VW T3 Transporter 1979

Hallo zusammen :wink: , ich habe ein weiteres T3-Projekt.
Bei diesem Projekt wird es nicht so viele Änderungen geben wie beim Camper.
Hier ist das Original: :D



Weitere Einzelheiten können Sie hier einsehen.

Als Grundlage diente die neue Revell-Ausgabe 2022.
Bausatzvorstellung



Zuerst wurden alle Teile aus den Angüssen entfernt.

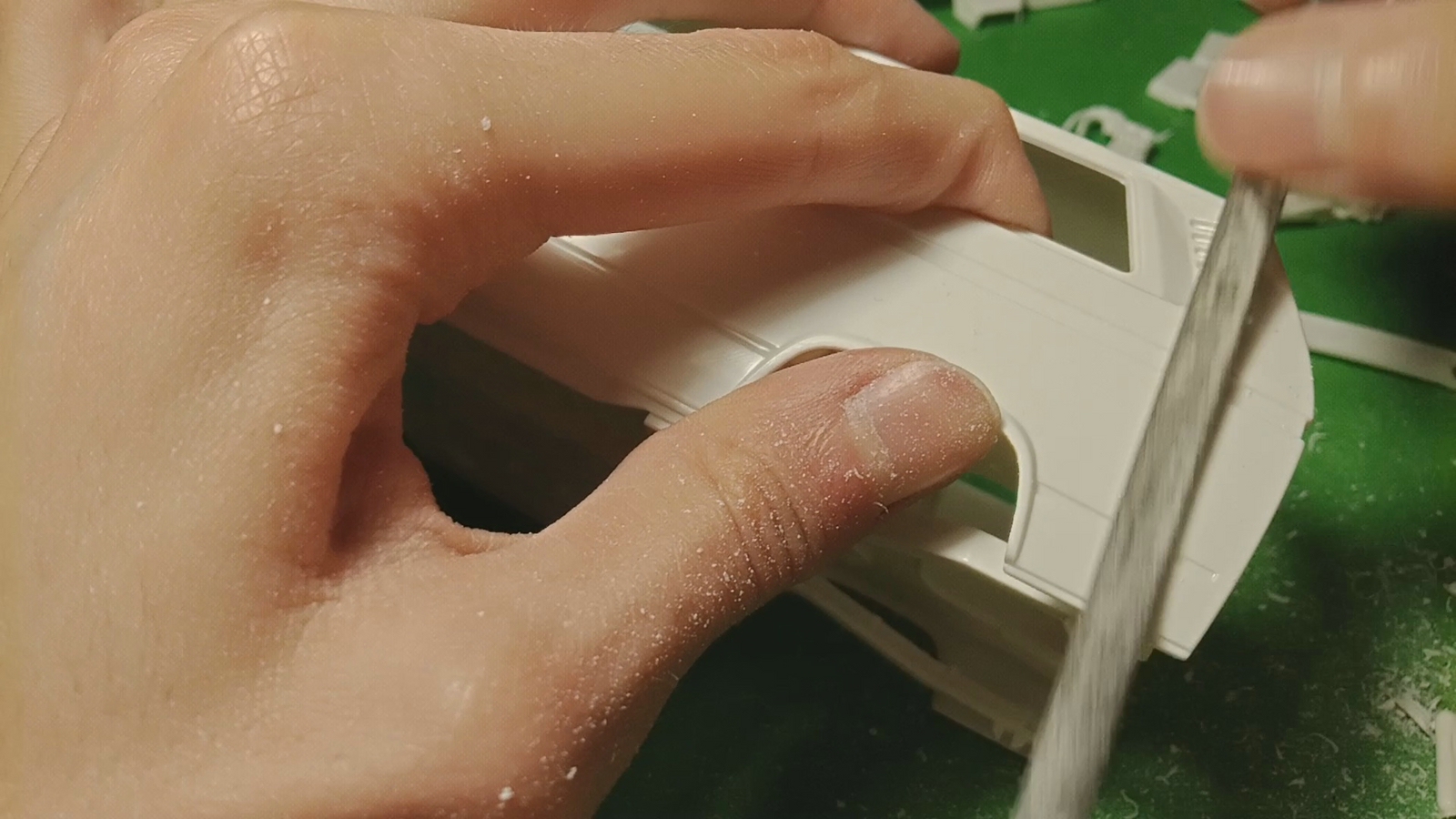

Schleifen Sie die Seitenmarkierungen.



Spuren des Auswerfers wurden entfernt.





Zu :(



Nach :)





Der hintere Teil ist ausgerichtet.
Auch die Polsterung wurde auf den Transporter abgestimmt.





Die Zierleiste am Stoßfänger wurde entfernt.



Das Dach ist geklebt.



Die Teilungsnähte sind fertig.



Der Abstandshalter kann nur entfernt werden, wenn das Dach verklebt ist. :du:



Schwellenwerte wurden geändert, um dem Original zu entsprechen.

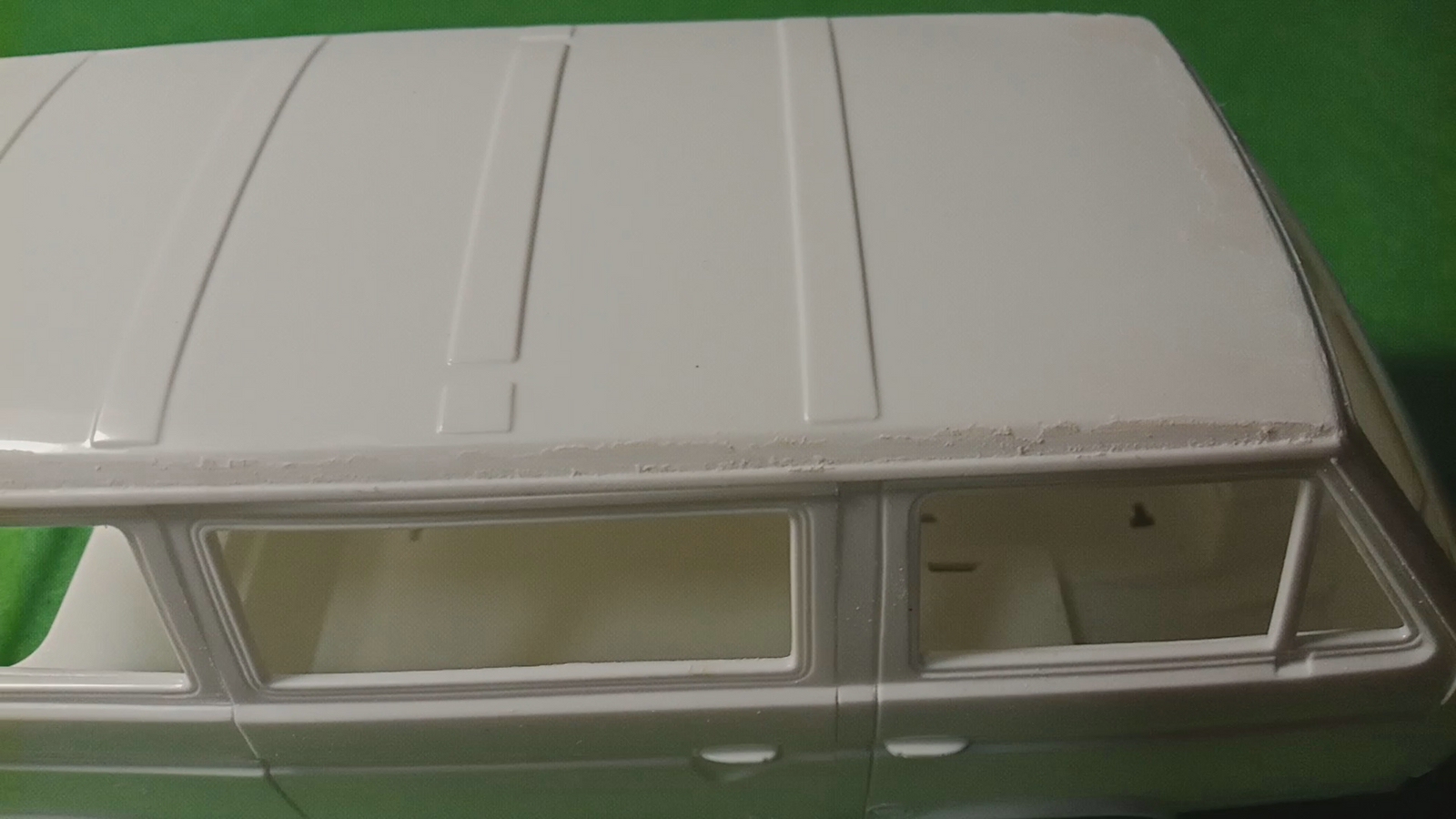

Die Nähte am Dach wurden verspachtelt.



Eine seltsame Chatina wurde aus dem Motorraum entfernt.

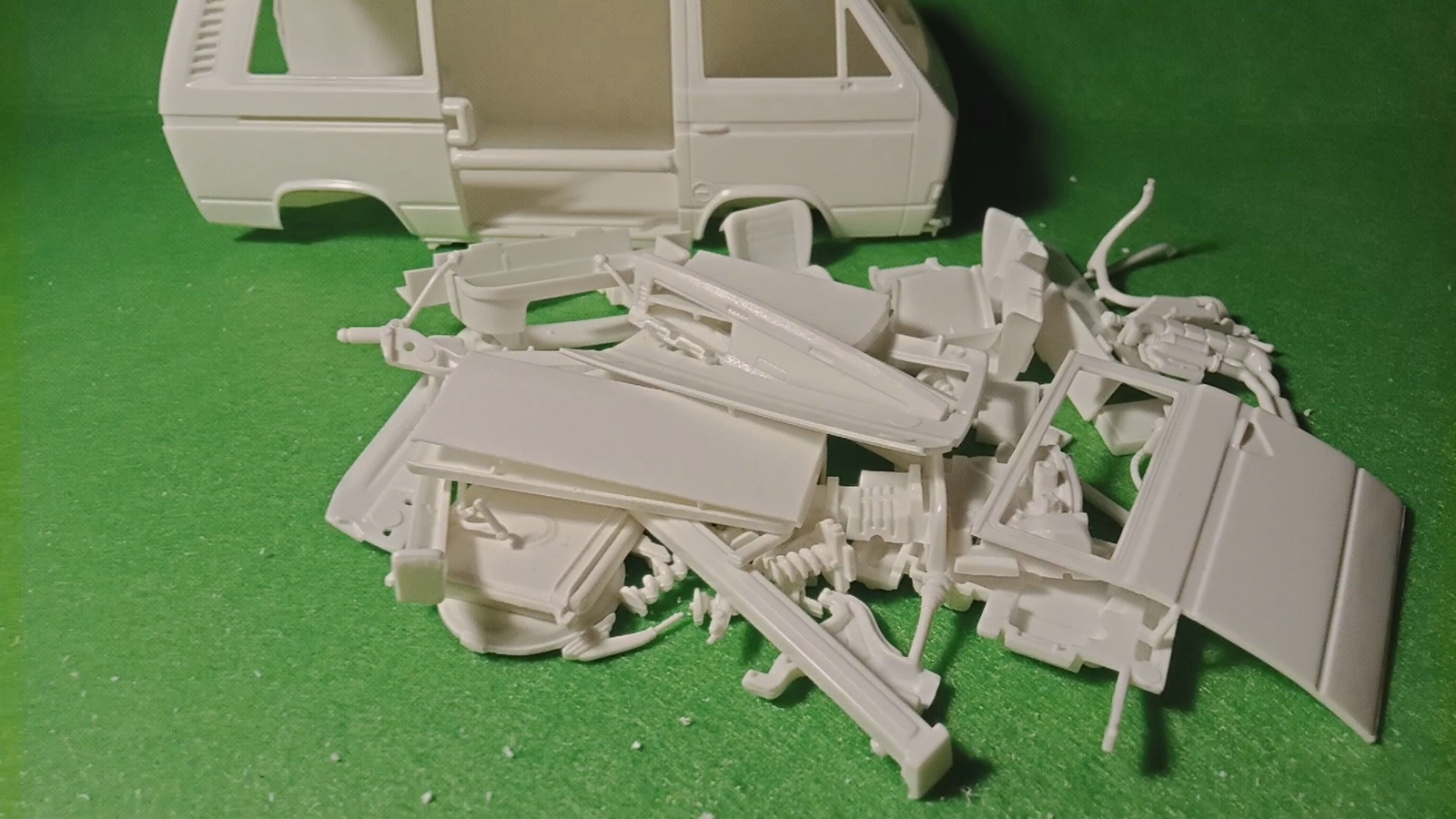

Der Körper ist grundiert.




Gleich geht's weiter.
Ich hoffe... :abhau:

Vob02

Beiträge: 153

Realname: Vojislav

Wohnort: München

  • Nachricht senden

2

Montag, 20. Februar 2023, 15:33

Mach so weiter, Wolodja, ein Bus pro Tag. :ok:

Gruß
Vojislav

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

3

Montag, 20. Februar 2023, 20:41

Und hier ist die Fortsetzung.

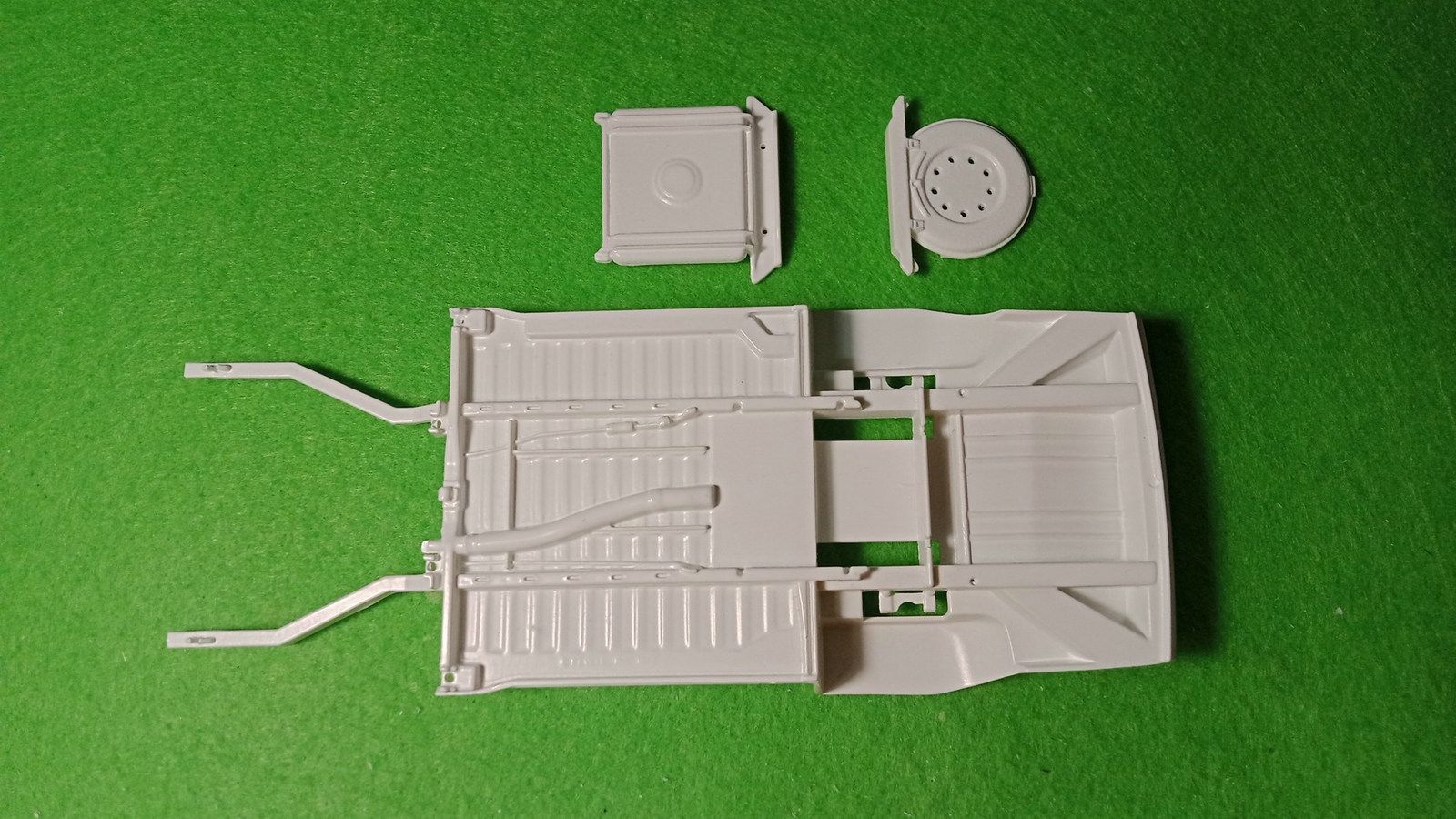

Die unteren Teile wurden grundiert und lackiert.



Zuerst habe ich die Felgen mit Sprühfarbe und die Kappen mit Tamiya XF-16 lackiert.



Aber sie sahen gleich aus, also mischte ich XF-16 mit XF-53 und bemalte die Kappen erneut.



So sieht es besser aus.



Trockener Einbau.











Und schließlich lackierte Karosserie.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

4

Dienstag, 21. Februar 2023, 07:43

Hallo Wolodja

Und schon gleich der nächste T3, du magst diesen Typ wirklich sehr :) . Er wird also einfarbig und nicht zweifarbig wie auf dem Deckelbild.
Deine Überarbeitungen machen Sinn, man sieht deutlich das die Formen mittlerweile schon arg gelitten haben. Gerade die Falze zwischen den einzelnen Karosserieplatten hast du sauber raus gearbeitet und sonst auch alles schön zugeschliffen. Das gefällt :love:

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

5

Sonntag, 26. Februar 2023, 19:37

Hallo :wink:
Beim T3 wurden Fensterdichtungen, Türgriffe etc. lackiert.



Auf dem Foto sieht es schlecht aus :( , aber eigentlich ist es sehr gut. :)







Dann wurden die Türschlitze lackiert. Und auch die Heckgrills.





Die Rücklichter wurden mit Tamiya-Klarlacken lackiert und anschließend die Umrandung mit einem Marker lackiert.



Viele Details wurden gemalt.



Passgenauigkeit von Teilen prüfen. Alle Teile passen gut. :thumbsup:

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

6

Montag, 27. Februar 2023, 10:36

:ok: .
Beim letzten Bild wollten wohl unbedingt ein T2 und ein Fire-Ford (nehme ich an) mit aufs Bild ;) . Der T2 ist wohl einer von Welly und der Ford ein Ex-Police oder ein DieCast :S .

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

7

Montag, 27. Februar 2023, 11:17

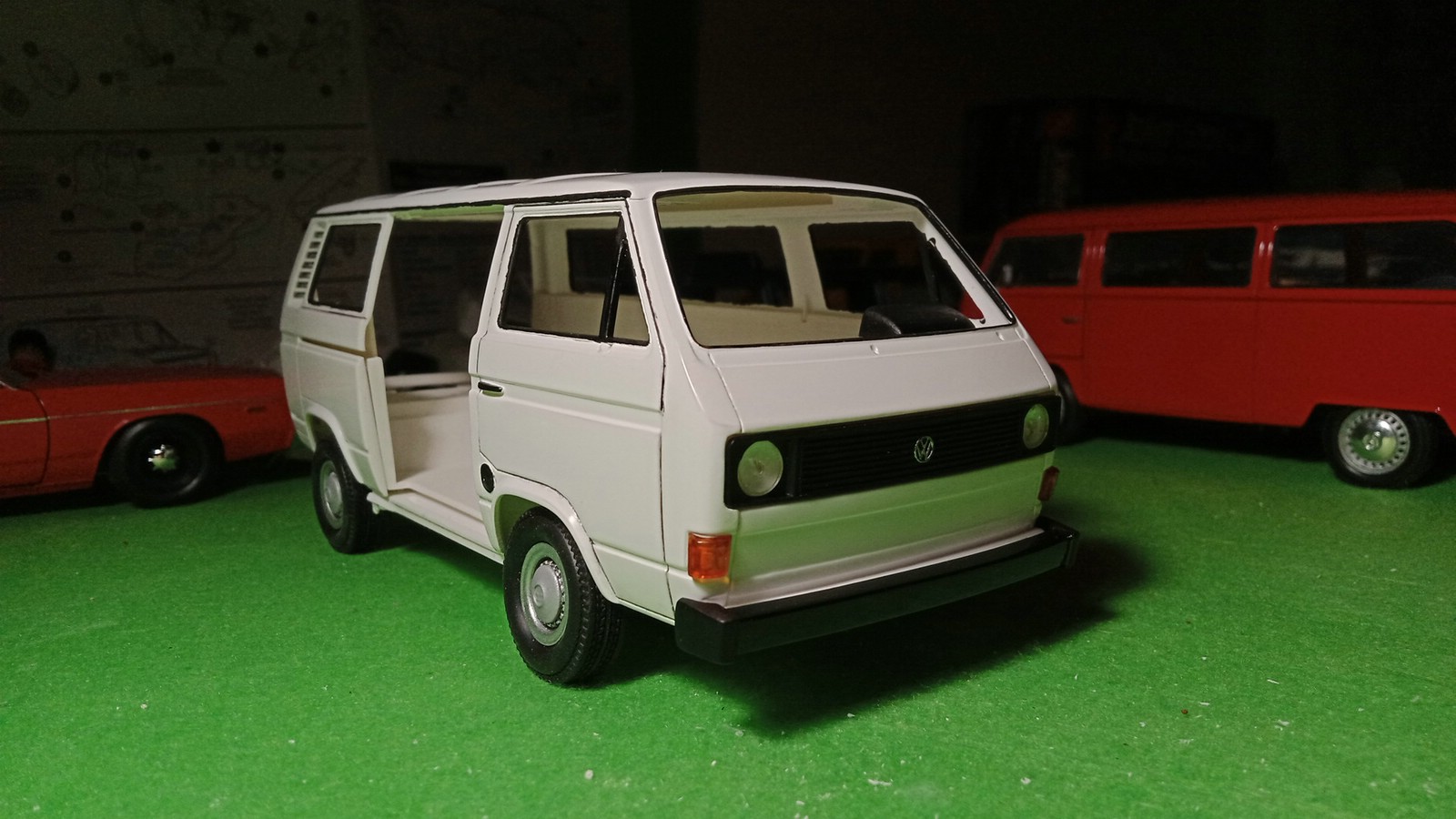

Ja, T2 von Welly, und der andere ist der Dodge Monaco meines Bruders, der als Zivilauto gebaut wird.
Bei Interesse kann ich es gerne genauer zeigen. ;)
Das ist übrigens der erste Bausatz meines Bruders.

SkylineGTR34

Beiträge: 669

Realname: Eugen S.

Wohnort: Berlin

  • Nachricht senden

8

Montag, 27. Februar 2023, 11:44

Moin Wolodja :wink:

Auch bei dem T3 bin ich mit dabei. :ok: Und die Fortschritte sehen schon sehr toll aus bei dir. Und auch schon Rahmen angemalt. Das geht ja fix. :thumbsup: Bin noch am überlegen mir auch 'nen T3 mit Flachdach zu holen...

Gruß :wink:
Eugen S.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

9

Dienstag, 28. Februar 2023, 08:50

Hallo Wolodja

Welly dachte ich mir weil bei dem T2 von Revell bestimmt keine Chrom-Radkappen dabei sind :S . Ein Dodge, OK, mir kam die Felge nur so nach Ford Police Interceptor vor, aber so kann man sich irren :rot: . Klar kannst du den auch gerne zeigen, es sind ja viele US-Car-Fan's hier :) .

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

10

Dienstag, 28. Februar 2023, 18:45

@ Eugen S.,

Wenn Sie wirklich vorhaben, T3 zu kaufen, ist es besser, jetzt zu kaufen, damit Sie später nicht viel bezahlen. :)

@ Bernd,

Der Revell T2 hat Chromkappen... :whistling: Sie haben wahrscheinlich diese Bewertung gesehen:
https://blog.jadlamracingmodels.com/2021…n-build-review/
Aber das ist nur ein Vorserien-Set.
Ich denke an so einen Ford, aber als Taxi von AMT. :pfeif:

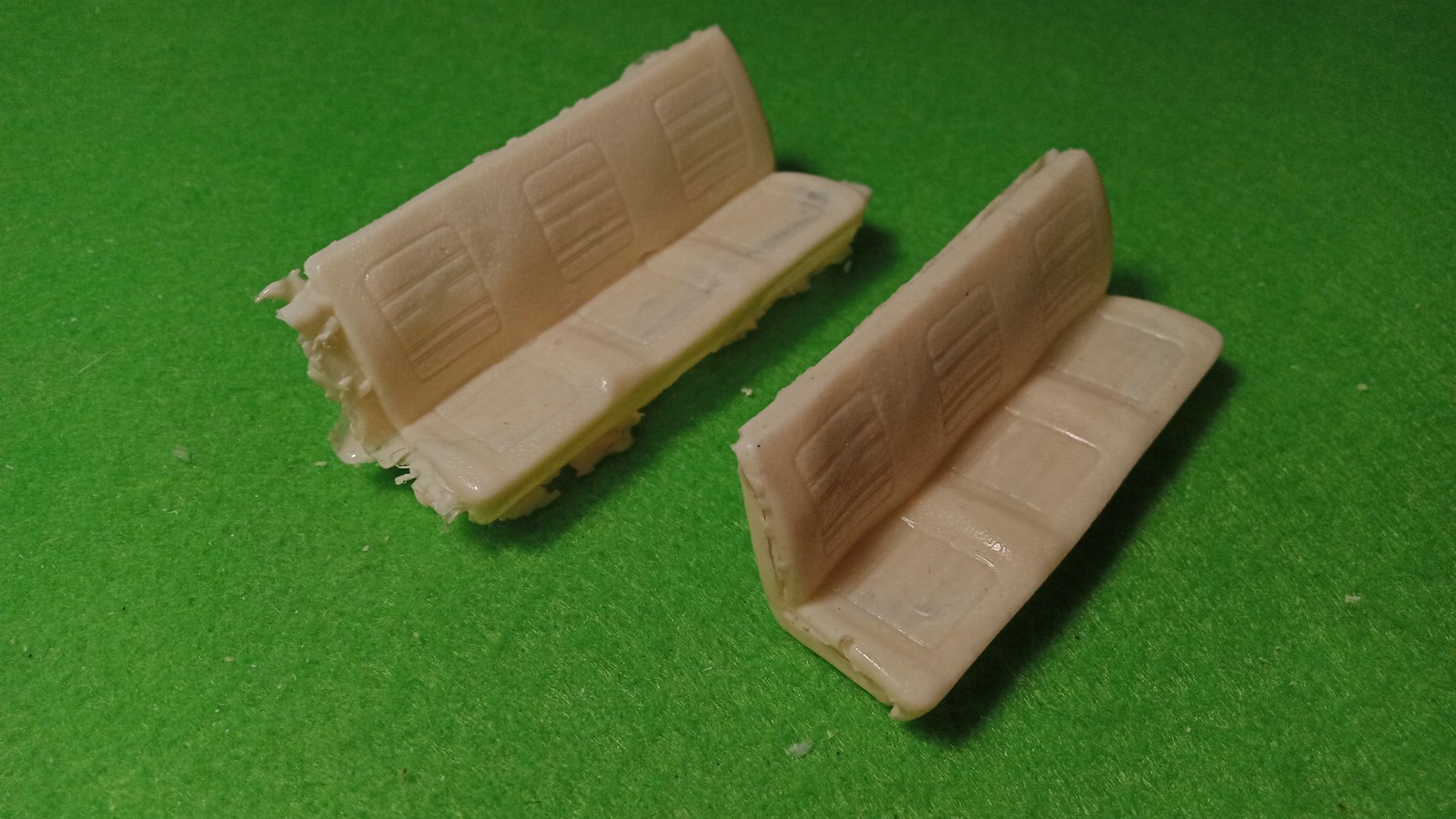

Heute habe ich 2 Sitze gegossen, sie müssen noch viel geschliffen und modifiziert werden.

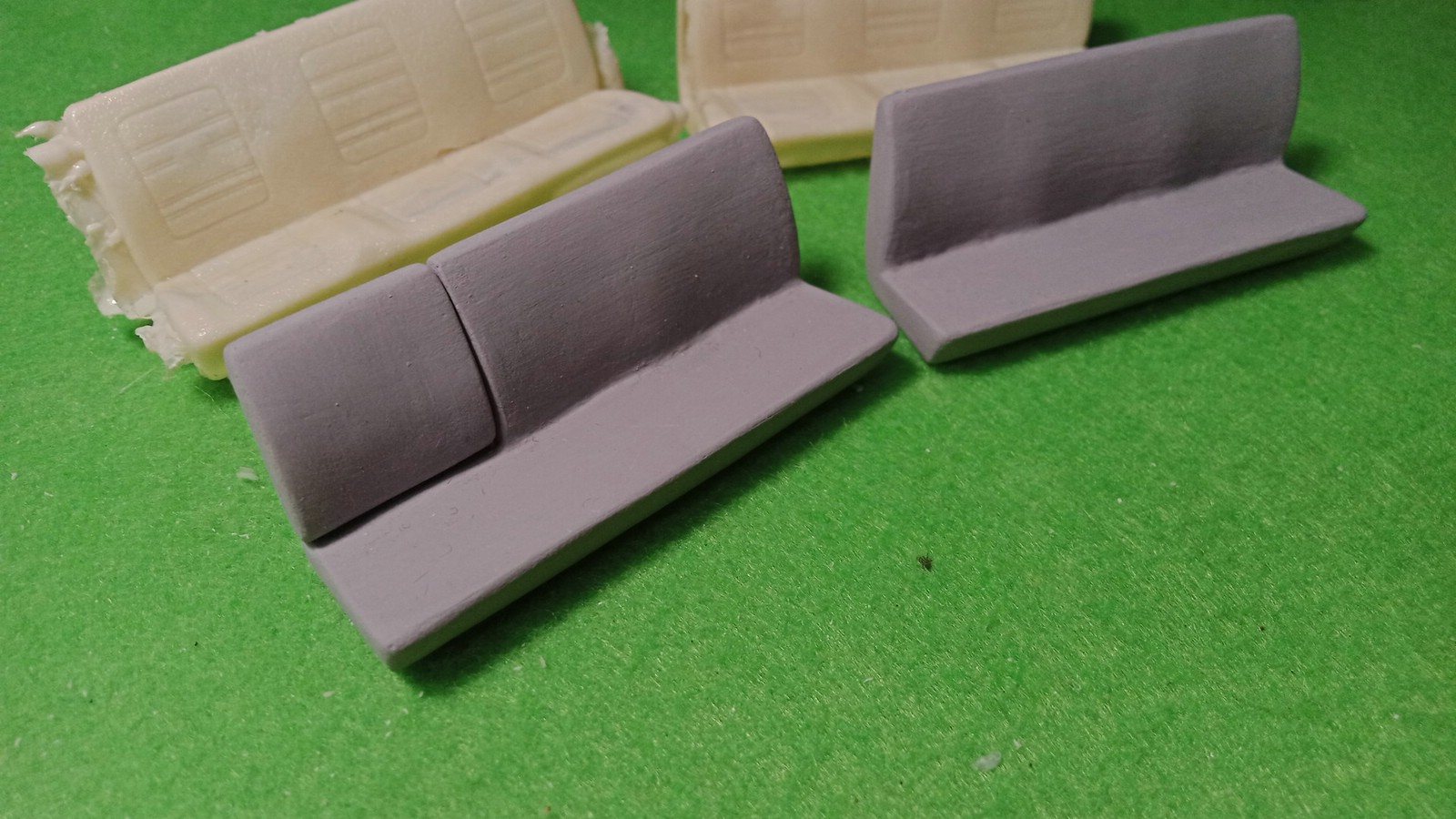

So sollten sie aussehen, aber in Braun.



So sehen sie im T3 aus, die Sitzhalterung ist auf einem 3D-Drucker gedruckt.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

11

Mittwoch, 1. März 2023, 08:27

Hallo Wolodja

Mit zwei Dreisitzer-Bänken und Klapplehne auf der Mittelbank :ok: . Bei meinem ist das auch so, nur habe ich da die Mittelbank aus einer Rückbank umgebaut.
Mit der Führung der Schiebetür sieht es etwas eng aus, auch ich hatte dabei Probleme. Das solltest du mal überprüfen ob die Tür gut zu und auf geht oder ob es klemmt :)

Zitat von »TMM Garage«

Ich denke an so einen Ford, aber als Taxi von AMT.

Dieses ---> 1970 Ford Galaxie Taxi ?

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

12

Freitag, 10. März 2023, 13:23

@ Bernd,

Ja, ich wusste von Anfang an, dass der Sitz die Schiebetüren stören würde, sie sind noch nicht lackiert, müssen also nur gekürzt werden.

Zitat von »Raststätte«

Dieses ---> 1970 Ford Galaxie Taxi ?
Ja :)

Und jetzt die Fortsetzung.



Damit die Tür dicht schließt, wurde ein Magnet aufgeklebt.



Es gibt auch Platz für einen Magneten für die Heckklappe.



Der Innenraum ist in Wagenfarbe lackiert.



Und auch andere Körperteile.



Die Seitenverkleidung wurde mit Kreppband beklebt und lackiert.







Und die vordere Gummimatte.





Auf den Vordersitzen wurde die Gravur entfernt.



Ich habe mit verschiedenen Tamiya-Farben experimentiert, bisher gefällt mir der Farbton nicht. :(

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

13

Montag, 13. März 2023, 11:19

Schöne Fortschritte, Wolodja :ok:

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

14

Mittwoch, 29. März 2023, 17:13

Hallo, in dieser Zeit hat sich ein wenig was getan.
Ich wollte den Mittelsitz abnehmbar machen, also habe ich wieder Magnete verwendet.



Zuerst wurden Magnete auf den Boden geklebt.



Danach wurde die hintere Gummimatte lackiert.



Magnete wurden auch auf den Sitz geklebt.



So sieht der Sitz eingebaut aus.



Die Scheinwerfer und der Kühlergrill wurden an die Front geklebt.



Die Rückspiegel wurden von BMF abgedeckt.



Seitliche Heckscheiben wurden geklebt.

Und jetzt das Interessanteste... Die Kofferraumklappe!
Erstmal danke für die Idee an Lukas (Mr. Kanister). :hand:
Hier der Baubericht: VW T3 Kastenwagen mit Hochdach (Beitrag №12).
Ich habe diese Methode ein wenig modifiziert, um den Kofferraumdeckel in der offenen Position zu halten.
Die Idee ist, dass die Drähte näher zueinander gebracht werden müssen, damit das Kunststoffteil in der offenen Position an den Drähten anliegt.







Das Ergebnis sollte in etwa so aussehen.



So sieht der Kofferraumdeckel in geöffneter Position aus, ohne Anschläge oder ähnliches.



Und er schließt auch perfekt, die Spaltmaße sehen perfekt aus. :)

Ich hoffe du hast etwas verstanden... :abhau:

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

15

Samstag, 1. April 2023, 12:22

Da das Original gewöhnliche flache Fenster hat, war es notwendig, die Tür ein wenig zu modifizieren.



Das Fenster wurde aus transparentem Material mit einer Dicke von 1.0 mm geschnitten.
Passt sehr gut, müssen nur die Kratzer polieren.



Das Heizungsrohr und die Kraftstoffleitung wurden lackiert.



Dann wurde das Unterteil mit dem Innenraum verklebt.
Ich musste es einen halben Tag so stehen lassen, damit der ganze Kleber gut trocknete.

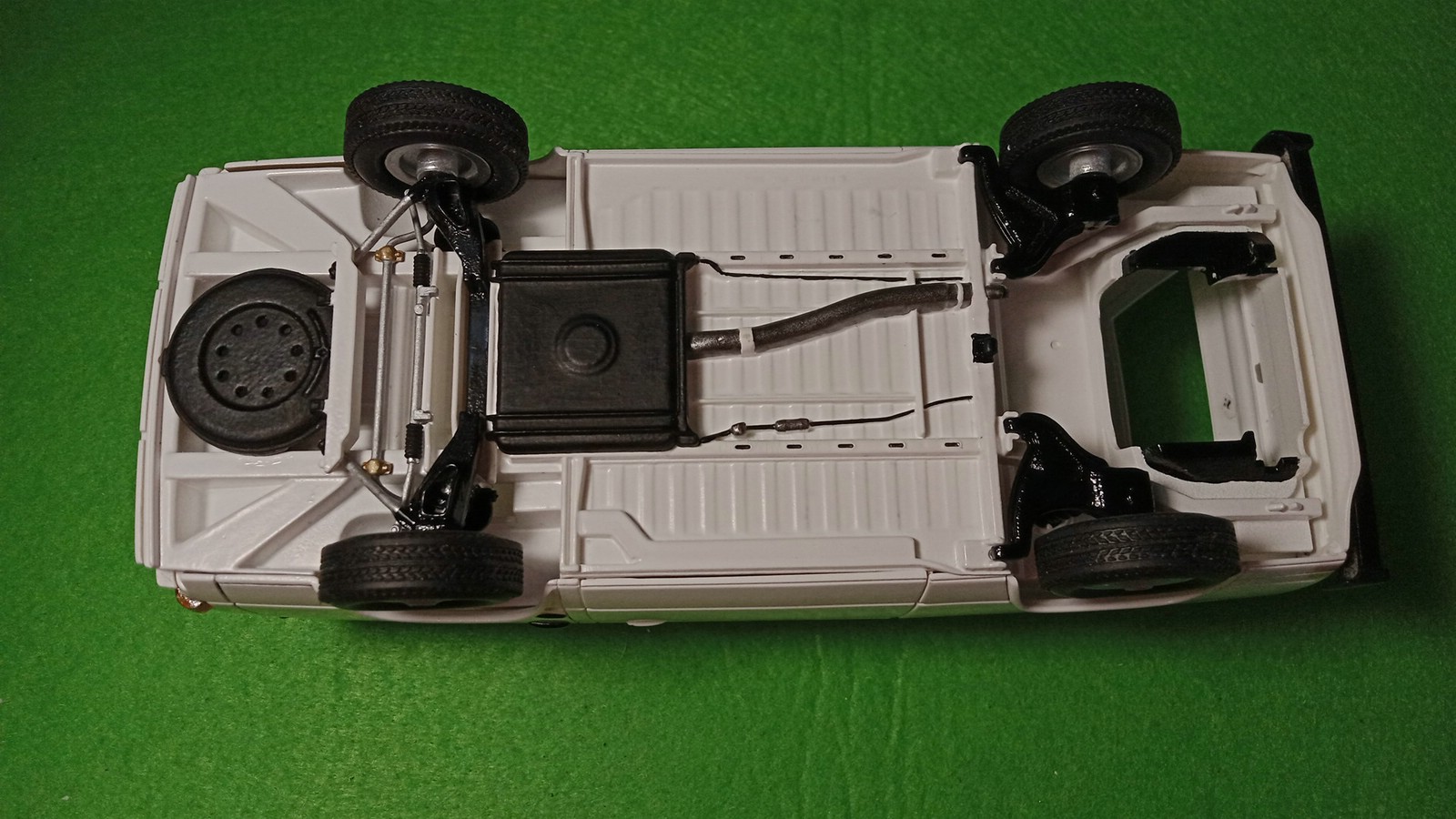

Danach wurde gestern die gesamte Aufhängung montiert.



Es gab auch einen Test auf einer ebenen Fläche. Das Modell wackelte nicht, was bedeutet, dass ich die gesamte Aufhängung korrekt montiert habe.

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

16

Samstag, 1. April 2023, 22:52

Guten Abend,
Laut Original müssen Sie einen anderen Motor einbauen.
Revell bietet einen 2.0 CV Motor an, aber ich brauche einen anderen 1.6 CT.
Zuerst dachte ich, dass nur der Ansaugkrümmer und der Auspuff geändert werden müssten, aber es stellte sich heraus, dass dies nicht der Fall war...
Also machte ich mich an die Erstellung von 3D-Modellen, hier ist ein Bild von dem, was ich in der letzten Woche gemacht habe.



Der Hauptteil ist fertig, es ist nicht mehr viel übrig.



Ich werde die Wärmetauscher aus dem Tamiya Beetle Bausatz verwenden. Und auch noch ein paar Details, aber dafür müssen Sie noch Silikonformen herstellen.

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

17

Montag, 28. August 2023, 12:30

Hallo, :wink:
Hier ist ein kleines Update.



Die Glasdichtung wurde lackiert und die Seitenscheiben wurden eingebaut.









Die Inschriften wurden auf Papier gedruckt und mit Klebeband überklebt.



Selbst auf dem Nahaufnahmefoto sieht es gut aus. :)
Ich habe es auch mit Nummernschildern probiert. Aber später bemerkte ich, dass die Nummernschilder nicht gleich waren. :bang: Das Original sollte das Nummernschild "WOB-DN 29" haben, ich habe aber "WOB-DN 49" bekommen.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

18

Dienstag, 29. August 2023, 09:22

Hallo Wolodja

Schön das es auch beim T3 weiter geht :) . WOB-DN 29 oder WOB-DN 49, ist das nicht egal ? Darauf fehlt aber was, hinten das Zulassungssiegel und das TÜV-Siegel und vorne müsste anstatt des TÜV-Siegels eine eckige ASU-Plakette sein. Das mit der ASU war aber nicht immer so, das gab es nur eine Zeit lang und wurde dann wieder abgeschafft. Ein Beispiel, oben mit ASU und unten mit TÜV ---> https://www.modellkennzeichen24.de/shop/…ette_-large.png . Nein, eine Umweltplakette bekommt so ein luftgekühlter VW nicht, die benötigst du nicht :( .

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

19

Dienstag, 29. August 2023, 15:06

Ich habe Nummernschilder ohne Zulassungssiegel angefertigt, weil die Originale diese nicht haben, anscheinend wurden sie 1979 gestrichen.

1

2

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

20

Mittwoch, 30. August 2023, 10:00

Hallo Wolodja

Ach so, eine Vorlage aus einem VW-Prospekt. Das sind nur Werbebilder und dafür braucht man keine Kennzeichen die Siegel haben.

Bernd

Dominik

Beiträge: 9 202

Realname: Dominik

Wohnort: um Aachen - Tor zur Eifel - NRW

  • Nachricht senden

21

Mittwoch, 30. August 2023, 13:48

Mir gefallen die ganzen Sicken, die Du "ordnungsgemäß" gezogen hast - die Revell seit jeher leider vergessen hat. Die Arbeit steht mir auch noch bevor.

Zu den Schriftzügen und Kennzeichen empfehle ich Dir den Ausdruck auf Photopapier, Hochglanz in bester Auflösung. Meine Vorgehensweise, dann sind sie auch bei Makroaufnahmen Tipptopp. Dazu reicht ein normaler Fotodrucker. Deine derzeitige Lösung ist nicht meins.
Viele Grüße - Dominik


...

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

22

Mittwoch, 30. August 2023, 18:41

@ Bernd,

Nun, jetzt weiß ich, dass bei Werbebildern alles etwas anders ist. Ich werde das Gleiche tun wie im Broschürenbild.

@ Dominik,

Ja, ich habe versucht, die Blechverbindungen so genau wie möglich nachzubilden, das habe ich schon 2 oder 3 Mal bei anderen T3 gemacht, also habe ich schon Erfahrung.
Ich verwende dafür ein normales Büromesser, keinen Tamiya Scriber oder ähnliches.

Da ich keinen Fotodrucker habe, habe ich sie in einem Büro drucken lassen, in dem Fotos usw. gedruckt werden. Leider hängt die Qualität des Drucks nicht von mir ab. :(
Ich werde versuchen, die Nummernschilder noch einmal auszudrucken, hoffentlich wird es besser.

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

23

Dienstag, 7. November 2023, 20:11

Und hier ist die Fortsetzung des Baus von Kombi T3.

Endlich habe ich die richtige Farbe gefunden, es sind Revell 84 und 382.
Es bleibt nur noch, einen Teil der Sitze mit transparentem Mattlack zu überziehen.
Hier ein Vergleich mit dem Original:




Ich musste so viele verschiedene Farben kaufen, um den richtigen Farbton zu finden :cracy: . Aber jetzt gefällt mir, dass der Farbton stimmt.



Vielleicht ist es für jemanden nützlich, hier ist ein Vergleich verschiedener Farbtöne.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

24

Mittwoch, 8. November 2023, 08:42

Hallo Wolodja

De Farbe passt, aber der Sitz ist nicht so wie im Prospekt. Die Kopfstütze hat da ein Loch und deine ist noch so wie sie Revell geliefert hat :|

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

25

Mittwoch, 8. November 2023, 19:46

Bernd,
Ich habe es vielleicht falsch erklärt, es ist nur ein Foto aus dem Internet, auf dem die Sitzpolsterung am besten zu sehen war.
Ich habe einfach kein gutes Foto mit solchen Kopfstützen gefunden, die vor dem 07.1982 eingebaut wurden.
Hier ein Foto aus dem Prospekt:

Nur die Qualität und der Farbton des Fotos im Prospekt stimmen nicht ganz.
Mein T3 ist von 1979, daher sind die Kopfstützen korrekt. :)

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

26

Donnerstag, 9. November 2023, 09:18

Ja Wolodja, nach diesem Bild passt das :ok:

Bernd

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

27

Sonntag, 26. November 2023, 09:54

Endlich habe ich herausgefunden, wie man eine beheizbare Heckscheibe herstellt.



Dafür habe ich Tamiya X-27 Farbe und Tamiya Klebeband verwendet. Das Ergebnis gefällt mir.

aberhallo1965

Beiträge: 2 228

Realname: Michi

Wohnort: Rosenheim

  • Nachricht senden

28

Sonntag, 26. November 2023, 17:15

Die Scheibenheizung ist richtig klasse geworden :respekt: :dafür:
Viele Grüße :wink:
Michi
Michis Modellbauseite

TMM Garage

  • »TMM Garage« ist der Autor dieses Themas

Beiträge: 174

Realname: Wolodja

Wohnort: Irgendwo in der Ukraine

  • Nachricht senden

29

Sonntag, 26. November 2023, 17:46

Danke Michi
Ich wusste gar nicht, wie man das macht. Zuerst hatte ich nur die Idee, einen Decal anzufertigen. Aber dann kam ich auf diesen einfacheren Weg.

Raststätte

Beiträge: 3 663

Realname: Bernd

  • Nachricht senden

30

Montag, 27. November 2023, 08:23

Das ist ja mal eine tolle Idee, Wolodja :thumbsup: . Und diese auch noch wie in echt umgesetzt, Prima :ok:

Bernd
  • 1
  • 2

Ähnliche Themen

Verwendete Tags

1:25, Bulli, Bus, Revell, T3, Transporter, Volkswagen, VW

Werbung
