Holz: Statenjacht Fredericus

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

1

Sonntag, 2. März 2025, 21:46

Statenjacht Fredericus

Ich hatte das Thema vor drei Jahren schon einmal angefangen, dass ich mittlerweile sogar meine Logindaten vergessen haben. Es scheiterte jedoch an einer recht ausufernden und teils respektlosen "Fehleranalyse" wegen eines eher nebensächlichen Problems, sodass ich damals abgebrochen haben.

Vorab, keines meiner Modelle wird je in ein Museum kommen. Das ist auch nicht mein Ziel, sondern ich habe einfach das gemacht, was mir seit mittlerweile 45 Jahren Spaß macht und sehe selbst mit Freude, was daraus geworden ist.

Ich setze neu auf und zeige, was daraus in den letzten drei Jahren geworden ist.

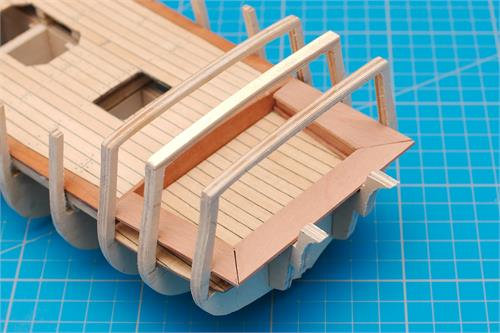

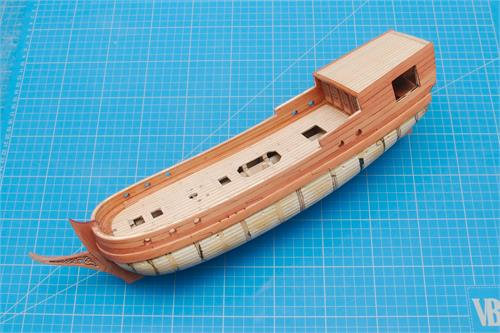

Mallengerüst mit Deck



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

2

Sonntag, 2. März 2025, 21:53

Zwischenräume der Mallen auffüllen





Schleifen und Straken des Rumpfkorpus



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

3

Sonntag, 2. März 2025, 21:56

Kiellegung



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

4

Sonntag, 2. März 2025, 21:59

Beplankung









Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

5

Sonntag, 2. März 2025, 22:02

Schleifen





Handlauf

Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

6

Sonntag, 2. März 2025, 22:04

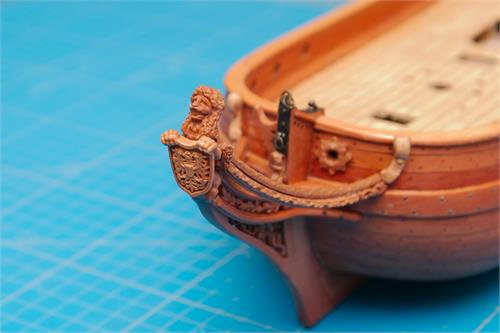

das Galion



Dekor an Stückpforten



Rüsten

Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

7

Sonntag, 2. März 2025, 22:06

Ruder und Seitenschwert



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

8

Sonntag, 2. März 2025, 22:09

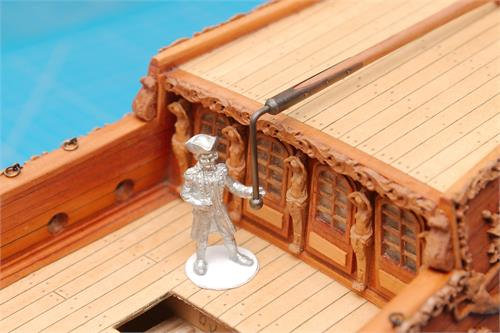

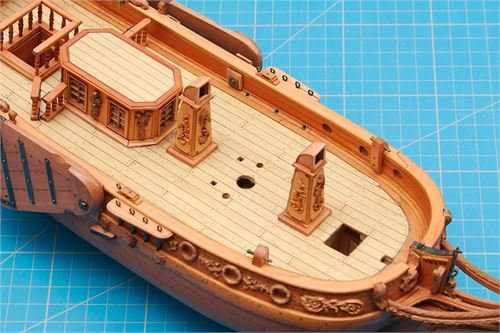

Oberlicht und Niedergang



Kamine und Kabelluk

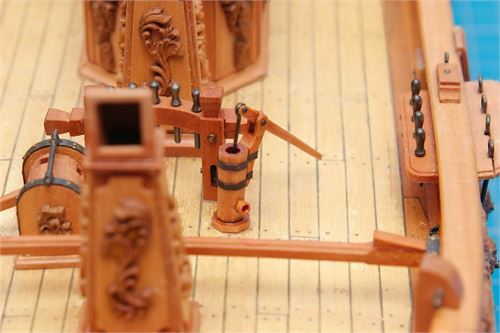

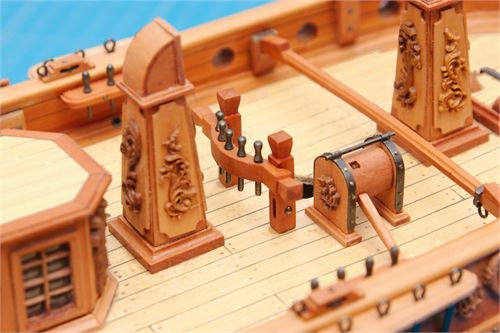

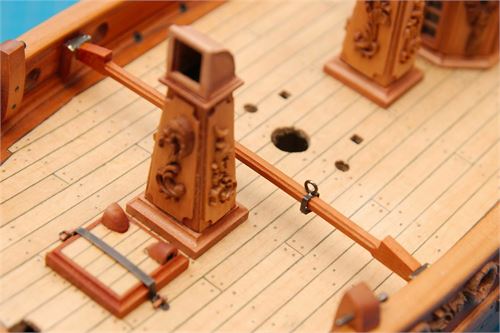

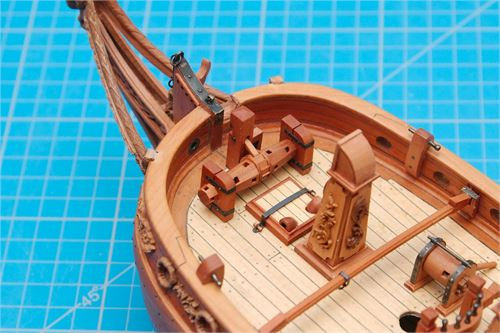

Kreuzbeting und Bratspill

Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

9

Sonntag, 2. März 2025, 22:12

Außenleiter, Fender und Anker





Laterne

Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

10

Sonntag, 2. März 2025, 22:15

Leuwagen



Pumpe



Kanonen



Flagge

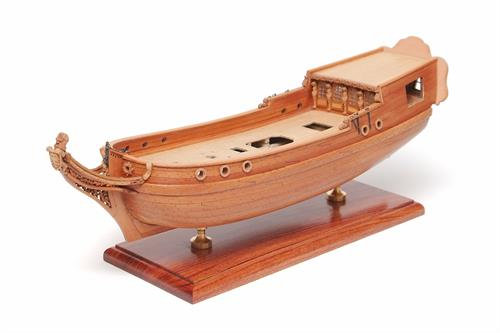

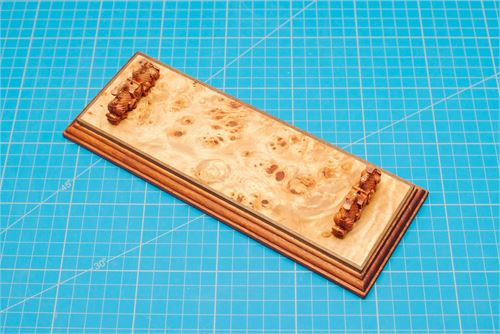

Ständerbrettchen

Gruß
Andreas

Leimprinz

Beiträge: 2 155

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

11

Sonntag, 2. März 2025, 23:20

Wow, richtig toll geworden :thumbsup: :thumbsup: :thumbsup:. Vor allem die Schnitzereien sind der Wahnsinn. Hast du das alles selbst gemacht oder gibt es einen Bausatz als Grundlage, weil du schreibst "Semi-Scratch"?

Bleibt es bei einem Rumpfmodell oder machst du noch weiter?
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

12

Montag, 3. März 2025, 08:14

Danke Matthias, für dein Feedback.

Semi-Scratch, weil einige wenige Sachen zugekauft wurden, wie z.B. Flaggen, Blöcke, Kanonenrohre und das Dekor. Säulen fürs Geländer und Niedergang hatte ich noch im Bestand

Das Dekor wurde von Igor Capinos aus Birnbaum 3D-CNC-gefräst: http://sailmodel.ho.ua/indexe.htm wurde aber nach meinen Wünschen angepasst, so dass Elemente zur kurbrandenburgischen Flotte passen, und das Projekt meiner Fregatte Berlin erweitert.

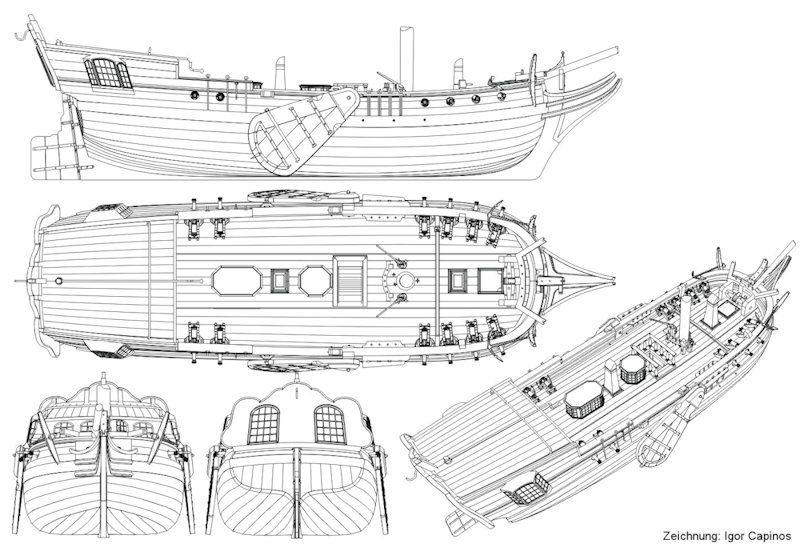

Der Plan ist von http://www.shipworks.ru/index.php?route=…0&product_id=72 ich meine auch von Igor gezeichnet, wurde für das Modell aber leicht modifiziert.




Alles andere ist Scratch, Deck aus Linde, Rumpf und Details aus Birnbaum.

Detaillierung ist so weit abgeschlossen, es folgen jetzt Masten und Segel.
Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

13

Montag, 3. März 2025, 09:10

Nach der Zusammenfassung poste ich mal noch ein paar Bilder der einzelen Baustufen.

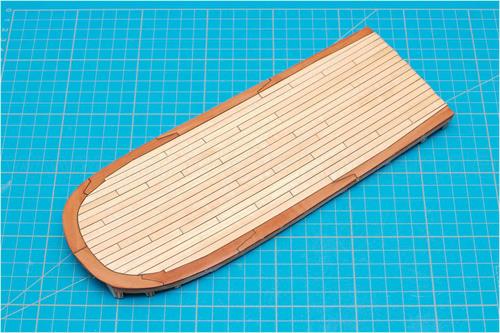

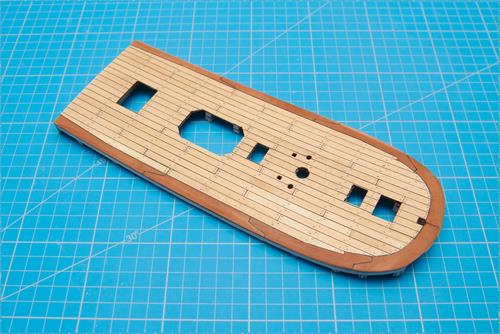

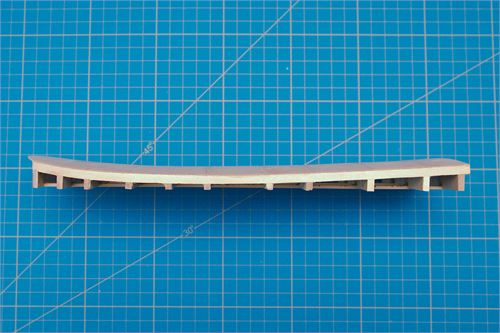

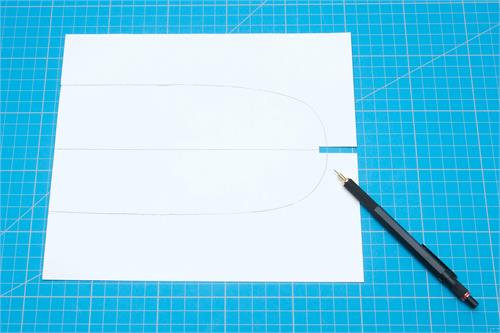

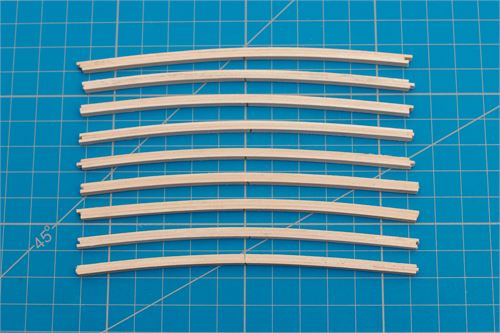

Das Deck wurde separat außerhalb des Models angefertigt, Decksbalken sind formverleimt. Es wurde eine Unterdeckskonstruktion angefertigt, mit Deckssprung und Balkenbucht

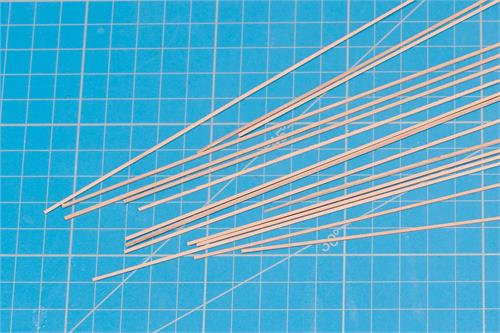

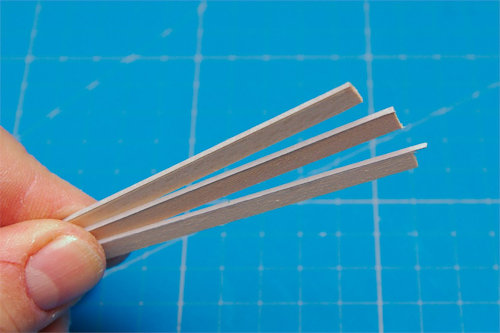

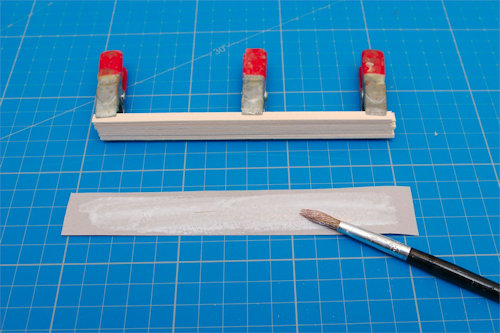

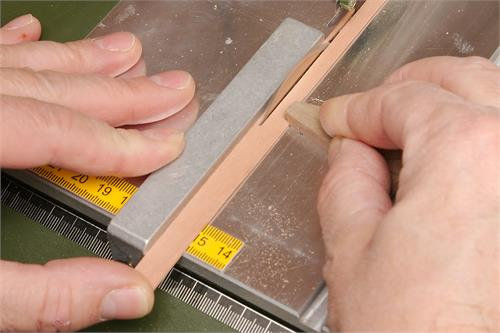

Für identisch breite Planken, habe ich die Leisten von einem entsprechend dicken Brettchen Lindenholz abgeschnitten, dann mit grauer Pappe kalfatert.





Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

14

Montag, 3. März 2025, 09:18

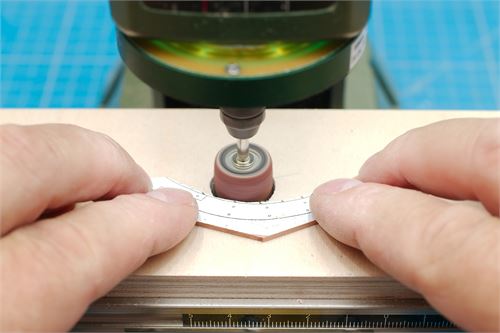

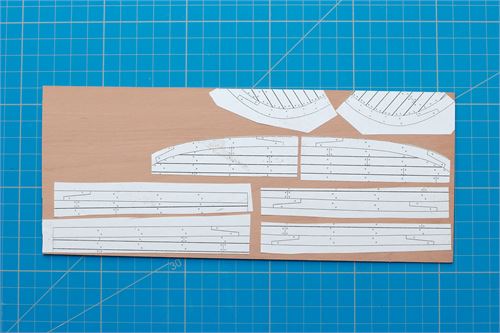

Wassergang Schablone aus Birnbaum ausgedruckt, ausgesägt und Bögen mit Rundschleifkörper geschliffen

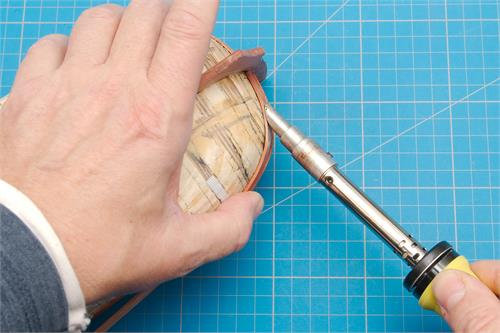

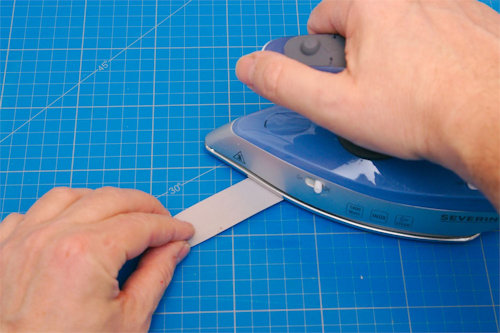

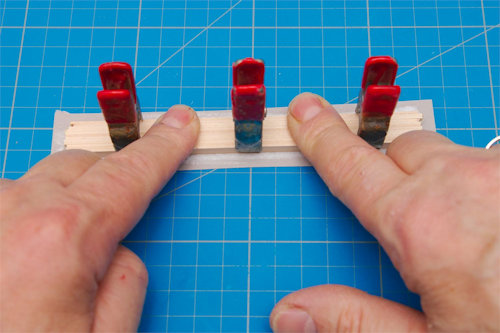

Decksleisten mit Holzleim aufgebügelt

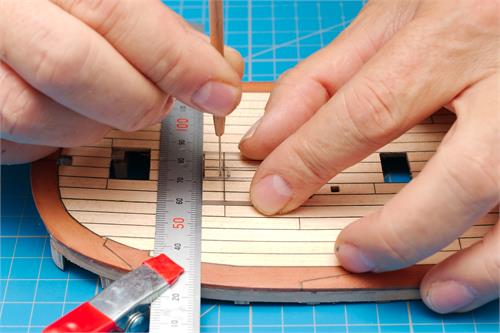

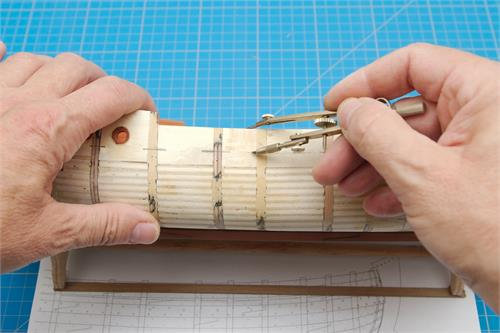

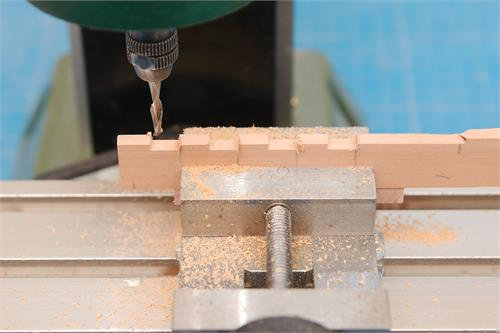

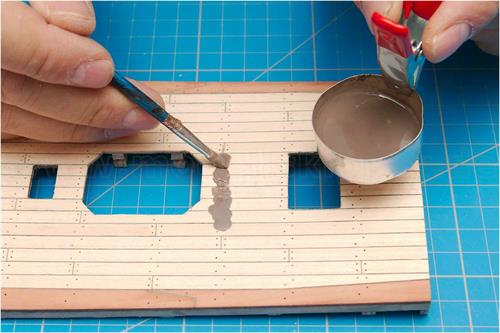

Decksnagelung mit Schablone mit Nadel markiert, vorgebohrt und mit Wachs gefüllt







Es gibt ein paar kleinere Fehler bei der Nagelung, aber mittlerweile sind diese nun durch die ganzen Decksaufbauten nicht mehr zu sehen.
Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

15

Montag, 3. März 2025, 09:35

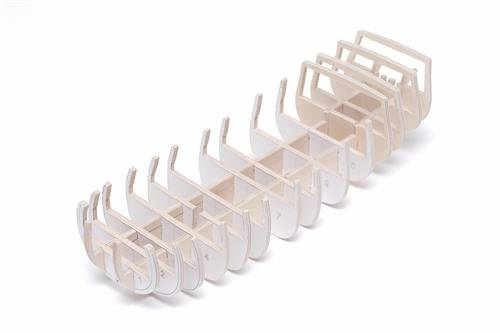

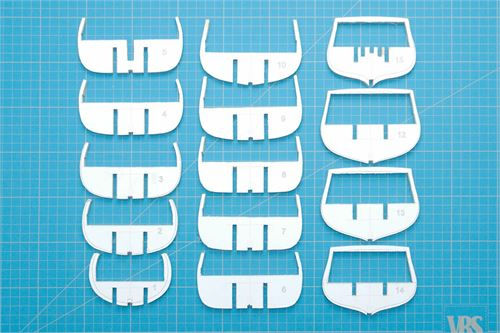

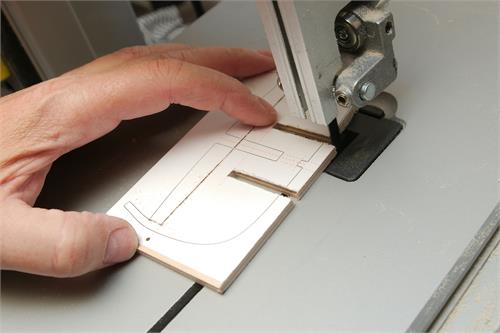

Mallen und Stringer mit der Bandsäge ausgesägt







Bugmallen schmiegen

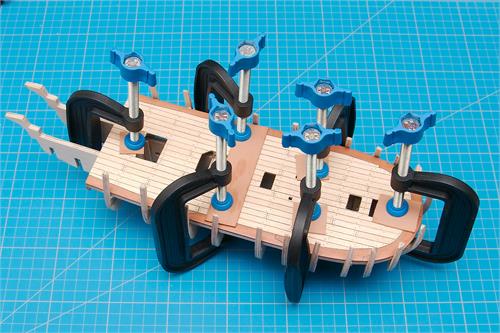

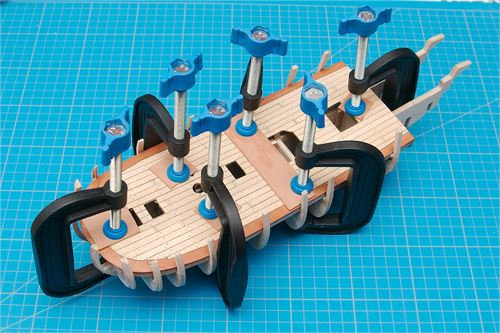

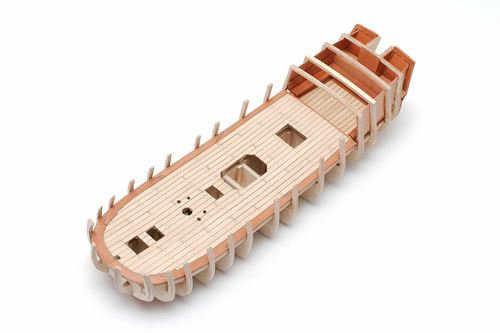

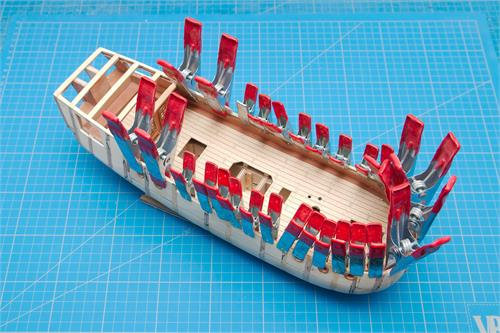

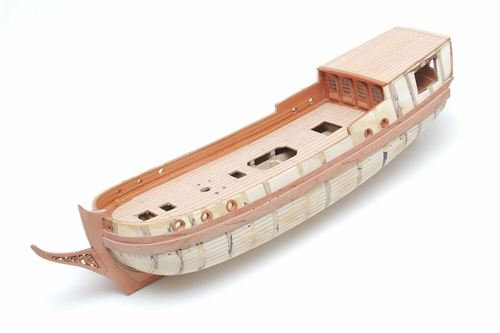

Mallen und Deck verklebt, Deck, Sitzbänke und Verkleidung im Pavillon eingesetzt







Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

16

Montag, 3. März 2025, 09:43

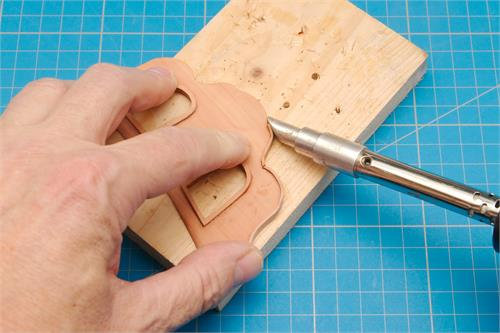

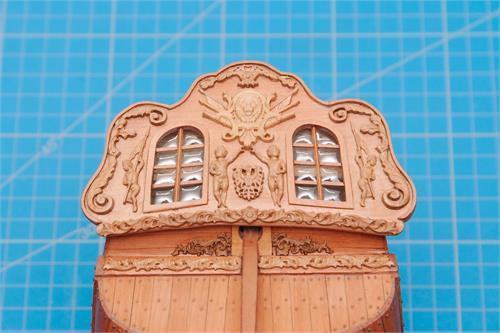

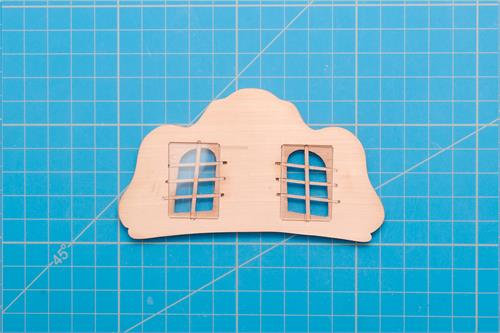

Oberspiegel ausgesägt, Kranz und Fensterrahmen aufgesetzt







Fensterkreuze eingesetzt

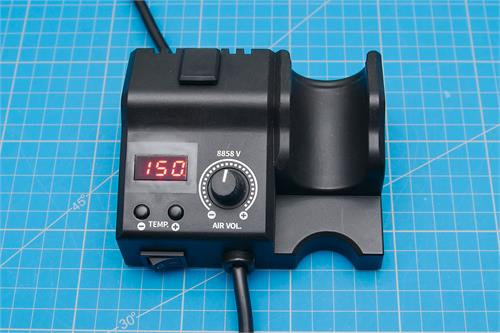

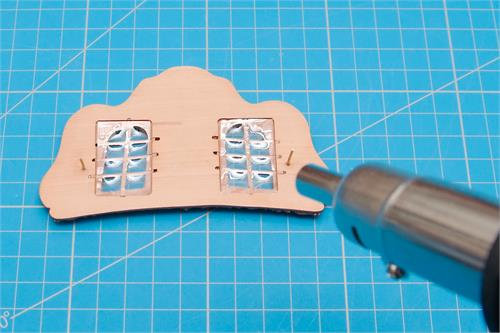

Verglasung in Wölbglasoptik mit Heißluftpistole und PVC



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

17

Montag, 3. März 2025, 10:07

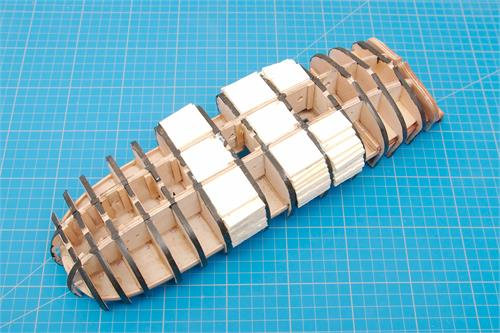

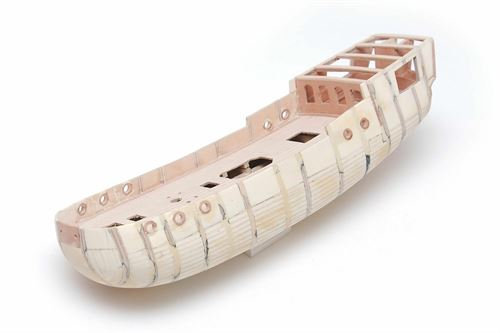

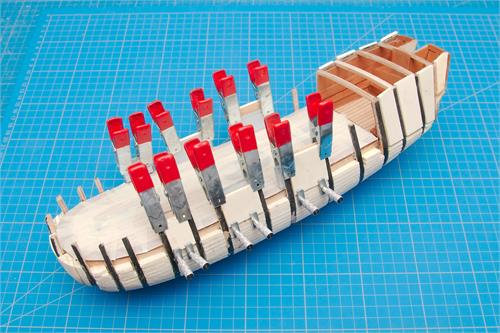

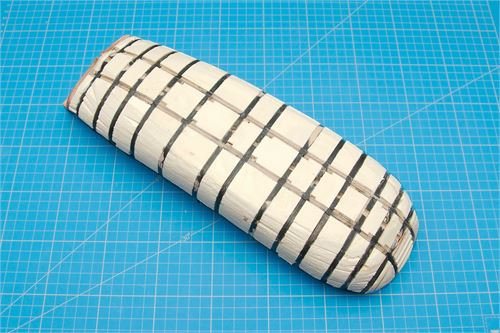

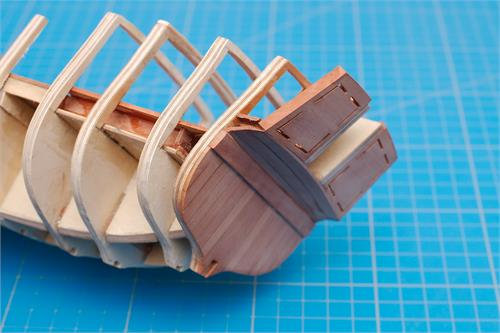

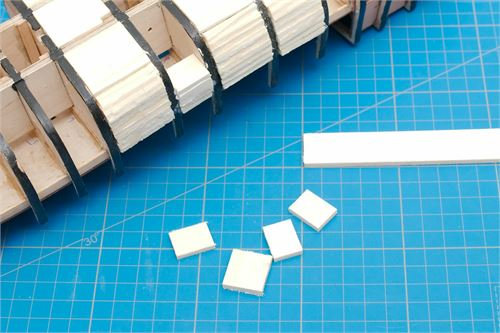

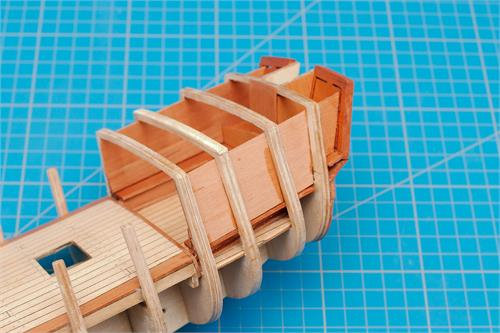

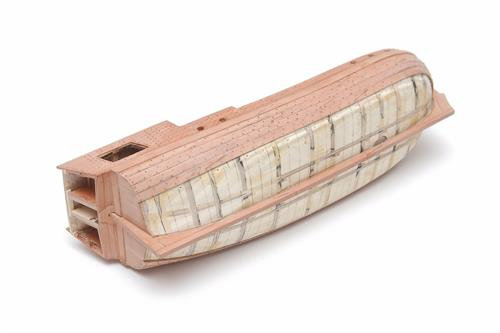

Herstellung des Rumpfkorpus mit Verfüllung der Mallenzwischenräume







Verfüllen der Schanz - Innenseite bündig mit Hilfe von Plexiglasstücken geklebt

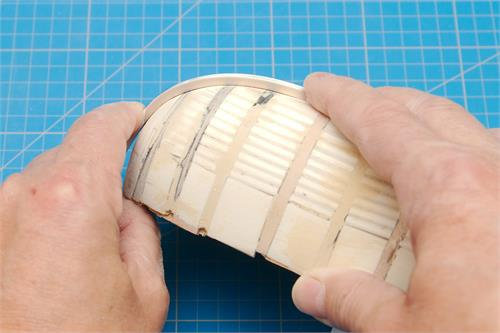

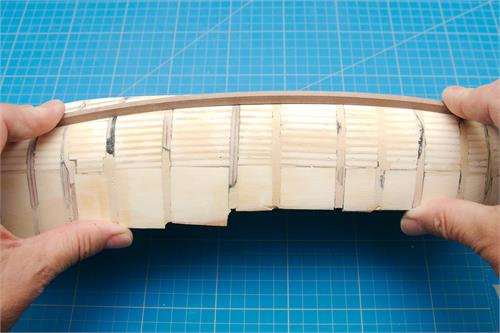

Schleifen des Rumpfes, Verlauf der Rumpflinien mit einer Strakleiste prüfen, die seitlichen Flächen mit einer 4x4 Holzleiste und die Rundungen am Bug mit einem Kunststoffprofil

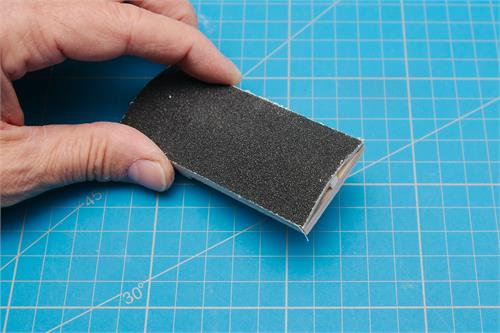

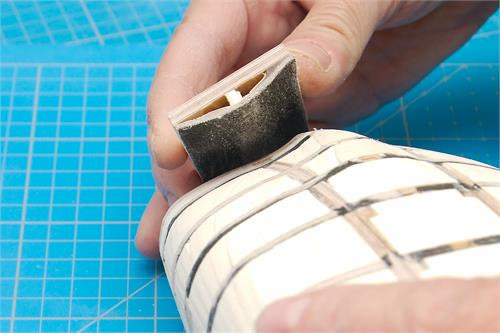

Zum Schleifen des konkaven Heckbereichs habe ich mir ein gebogenes Schleifbrettchen angefertigt



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

18

Montag, 3. März 2025, 10:35

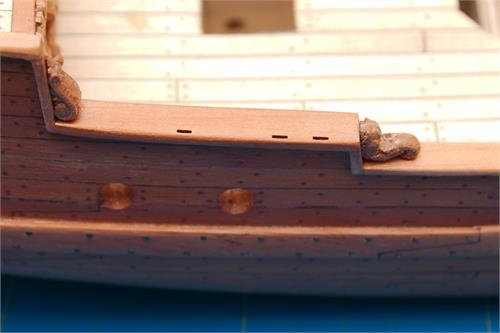

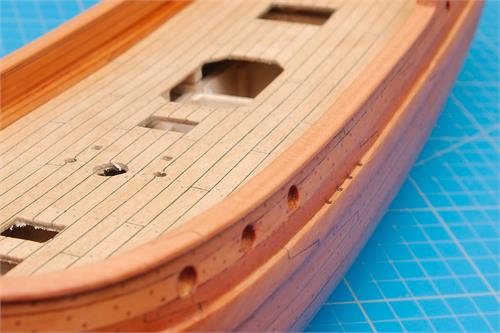

runde Stückpforten einkleben

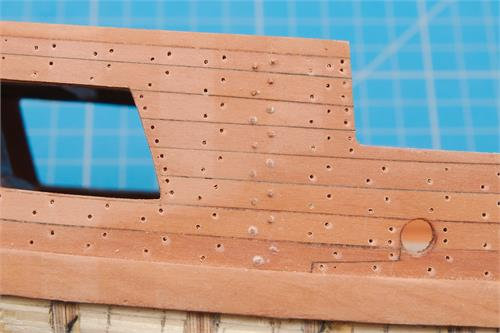

Beplankung Schanzkleid Innenseite

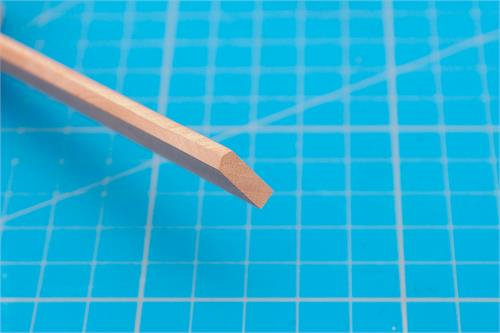

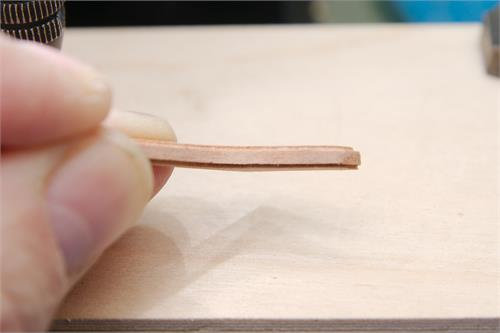

Viertelrundprofil für die Abschlussleiste am Wassergang



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

19

Montag, 3. März 2025, 10:51

Kiellegung mit traditioneller Münze auf dem Kiel und unter dem (späteren) Mast, Form des Vorderstevens auf Plan übertragen

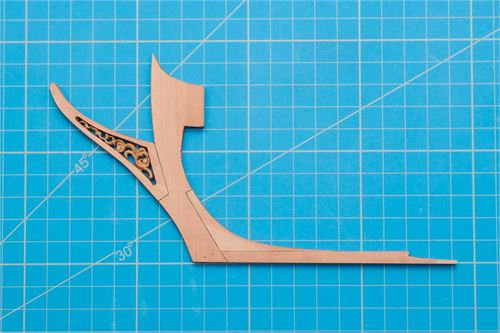

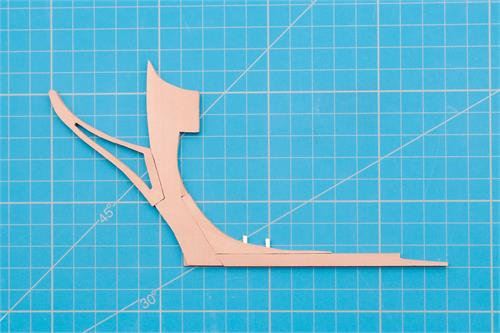

Einzelteile des Kiels

1 - Galionsausleger
2 - Vordersteven
3 - Totholz/Stevenknie
4 - Kielbalken, dreiteilig, mit Laschung
5 - Achtersteven

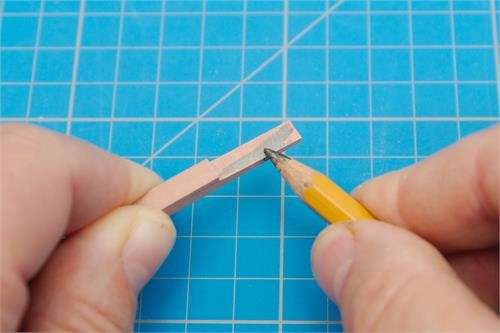

Sponung eingearbeitet, Laschungen der Kielsohle mit Bleistift "kalfatert" und gedübelt, Kiel aufgeklebt





Gruß
Andreas

VolkerZ

Beiträge: 163

Realname: Volker

Wohnort: Krems a.d. Donau

  • Nachricht senden

20

Montag, 3. März 2025, 11:16

Das ist wirklich ein sehr schönes Modell! In welchem Maßstab baust Du?
Liebe Grüße
Volker

In Bau: Holz: Teeklipper Thermopylae
Fertig: Holz: Karavelle Niña
Fertig: Holz: Kutter Lady Nelson

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

21

Montag, 3. März 2025, 11:18

erste Planke

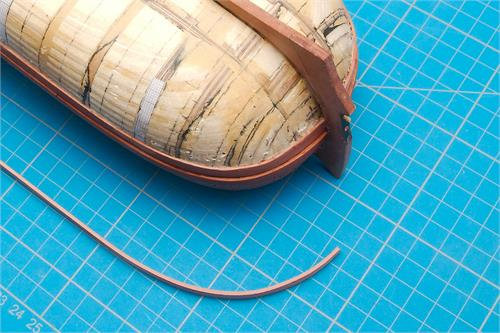

Berghölzer






Beplankung Breitgang

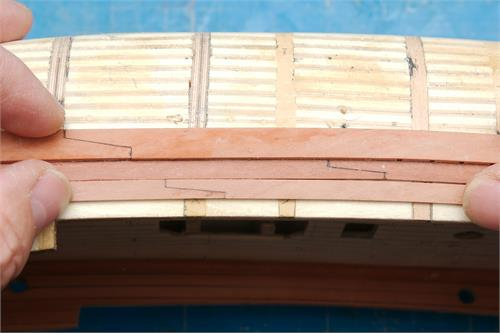

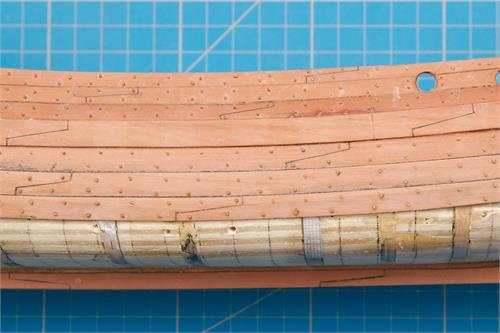

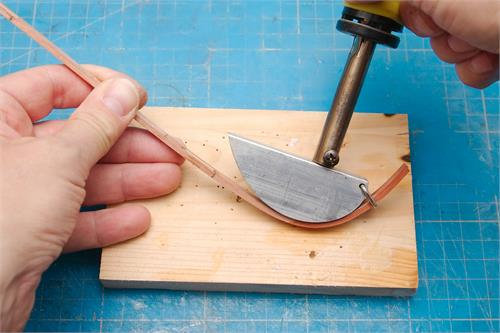

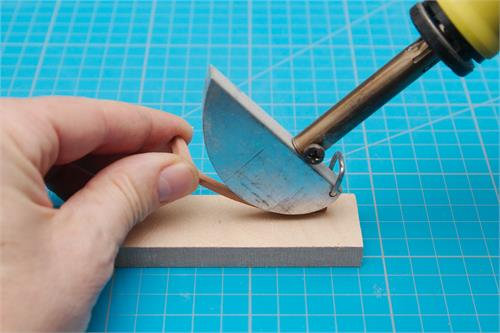

Beplankung bis zur Kimm, Biegen der Leisten am Bug in zwei Ebenen, der sog S-Schlag

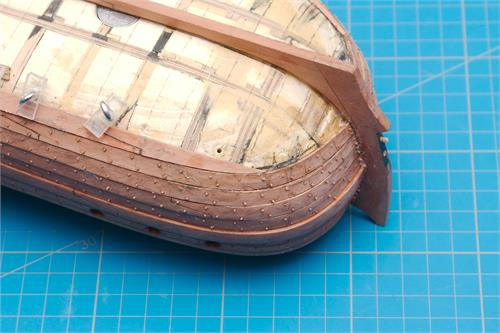

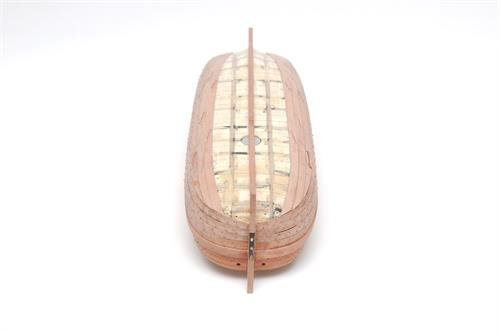

bis zur Kimm beplankt und gedübelt



Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

22

Montag, 3. März 2025, 11:23

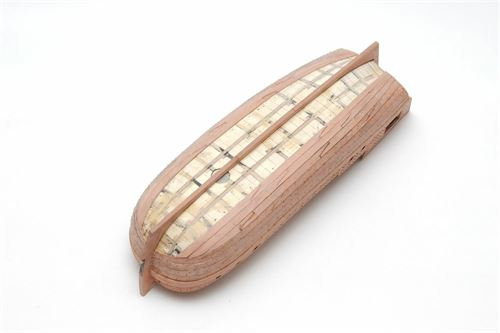

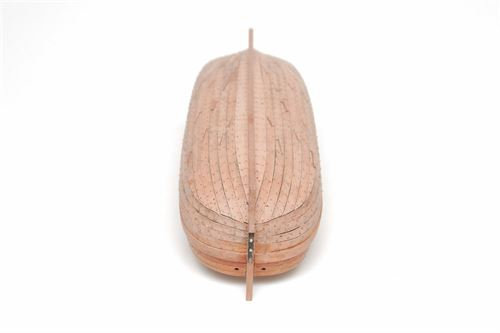

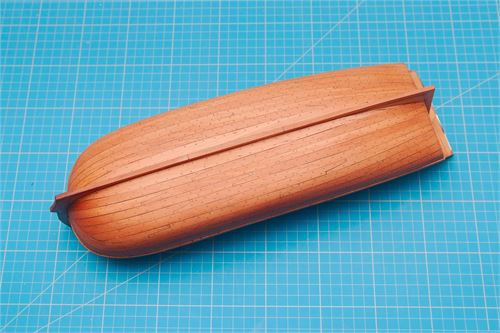

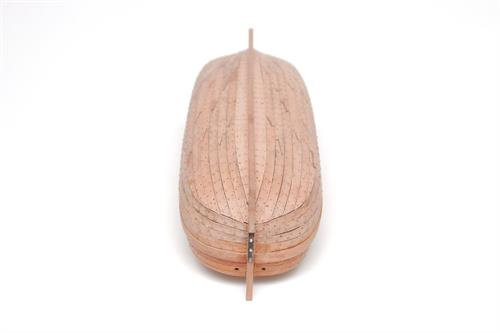

Bodenbeplankung







Gruß
Andreas

Schmidt

Beiträge: 5 825

  • Nachricht senden

23

Montag, 3. März 2025, 11:28

Spielt ganz oben in der Champions League der Blankholzmodelle. Man muss sich den Baubericht herunterladen, der ist besser als manche Bücher zum Thema Rumpfbau. Ich bin mir sicher, auch die Takelage wird großartig werden.
Schmidt
Restaurierung eines Werftmodells aus dem Jahre 1912 jetzt als Webseite: http://kaiserfranzjoseph.de/
Über das Bemalen mit Humbrol- und Ölfarben: http://www.wettringer-modellbauforum.de/…9193#post739193

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

24

Montag, 3. März 2025, 11:36

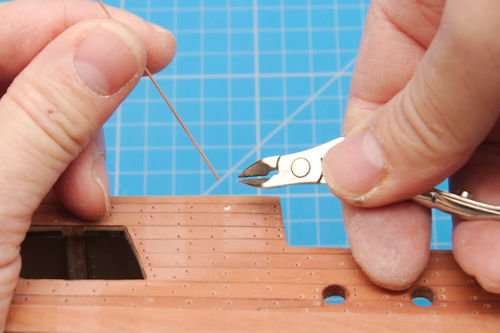

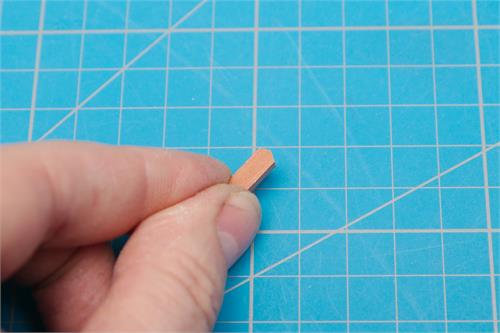

Dübeln mit echten Holzdübeln











Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

25

Montag, 3. März 2025, 11:40

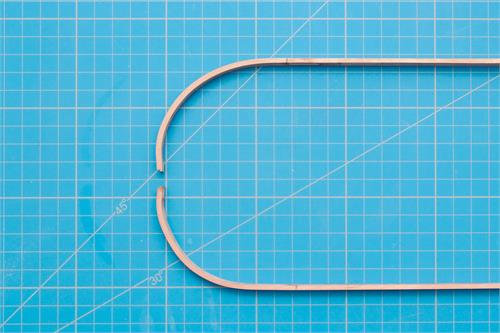

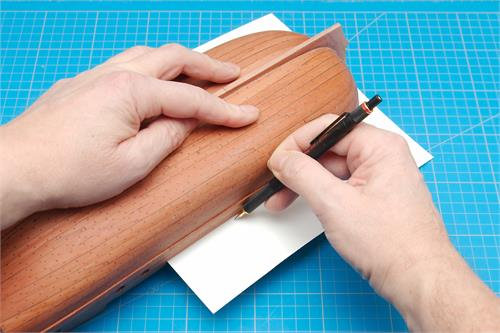

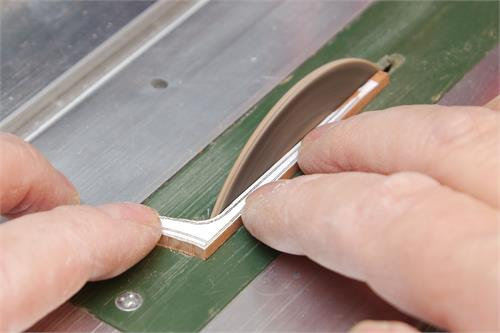

Handlauf/Dollbord abgezeichnet, eingescannt und Schleifschablonen ausgedruckt







Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

26

Montag, 3. März 2025, 11:58

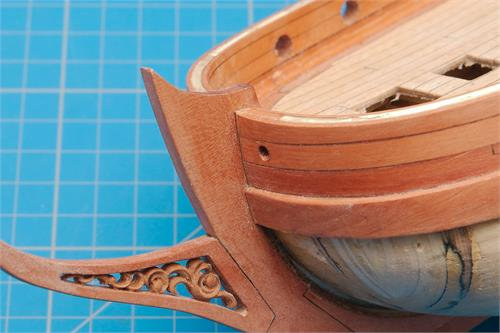

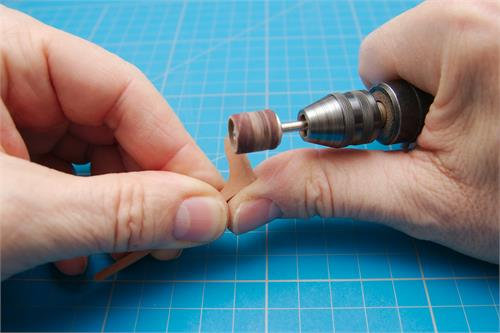

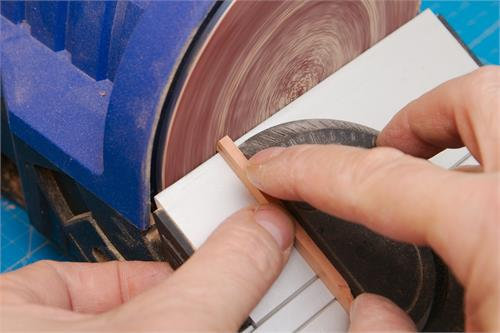

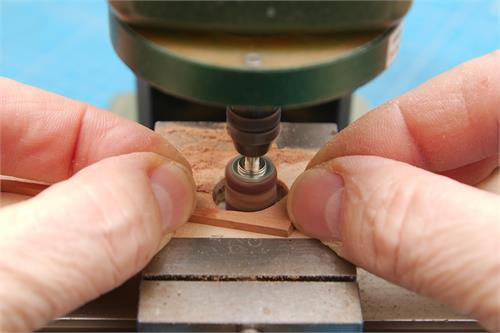

Außenseite der Galionsregeln lassen sich wegen der Biegung schlecht am normalen Tellerschleifer bearbeiten, altes Sägeblatt zur stehende Schleifscheibe "umgebaut", das geht besser, alles andere mit Rundschleifer in Form geschliffen

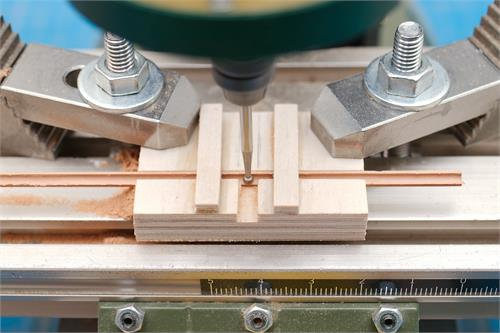

Zierkanten fräsen und Dekor kleben

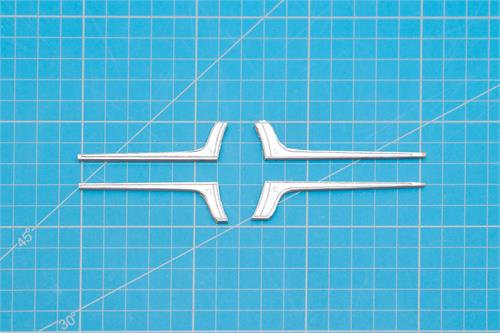

obere Galionsregeln anfertigen





Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

27

Montag, 3. März 2025, 15:07

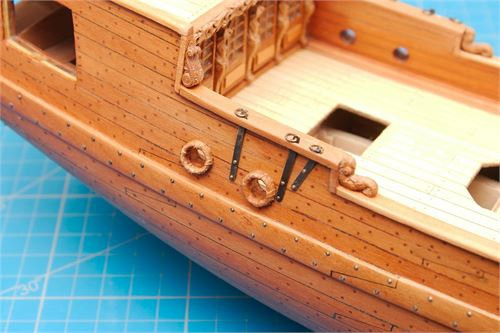

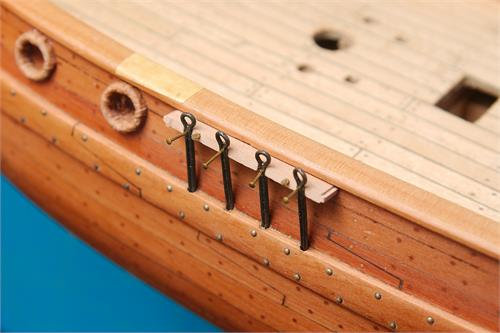

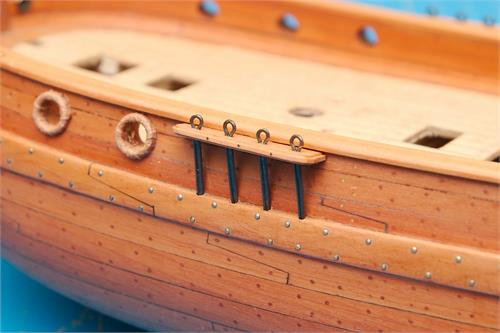

Rüstbretter: Zierkante fräsen, teilen, mit Messingenstiften am Rumpf sicher verkleben, Abschlussleiste kann dann auf dieselben Sicherungsstifte gesteckt werden









Rüsteneisen: biegen, löten und brünieren

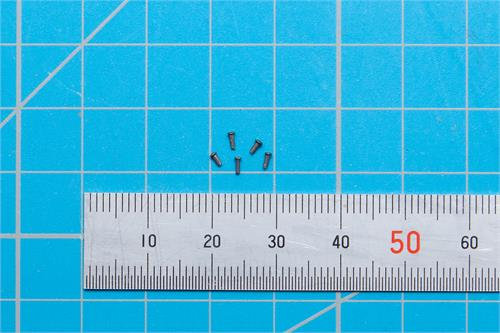

Rüsteisen bohren und gegen Zug auch mit versteckten Messingstiften sichern


Gruß
Andreas

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

28

Montag, 3. März 2025, 15:27

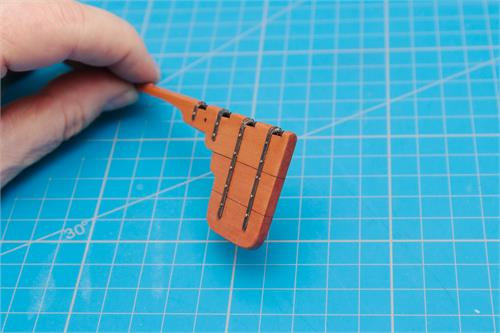

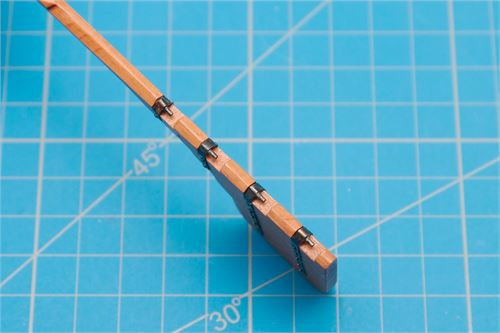

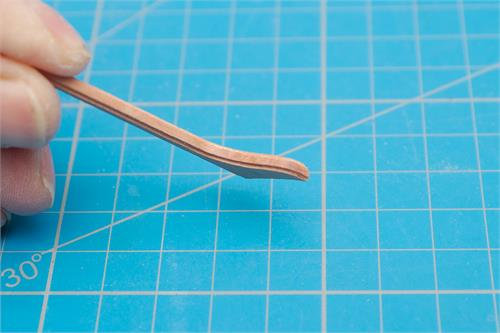

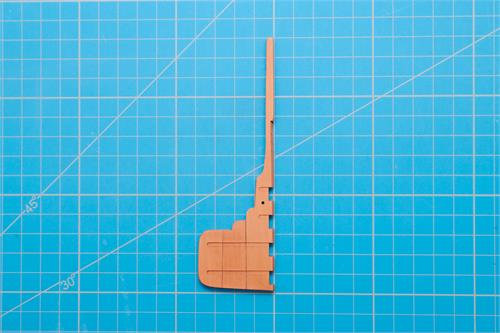

Ruderblatt 3-teilig, Ruderschaft für Beweglichkeit schräg angeschliffen, Gatchen für die Fingerlinge gefräst, leichte Absätze für die Ruderscharniere erleichter, das gerade Aufkleben

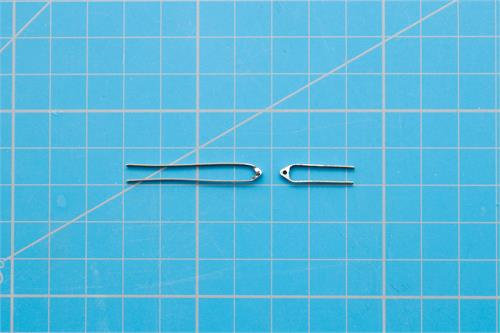

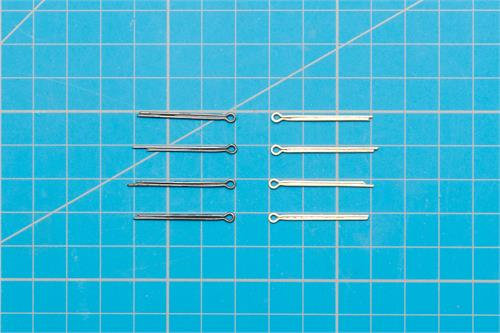

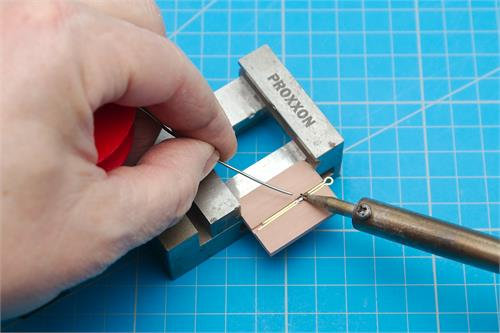

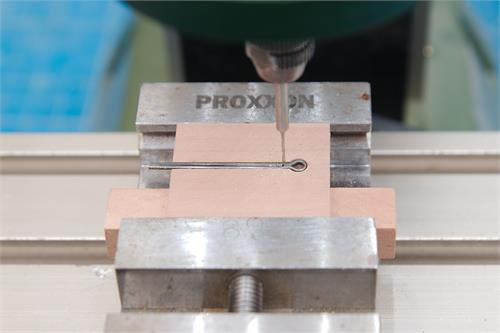

Löthilfe für die Fingerlinge und Scharnieröse

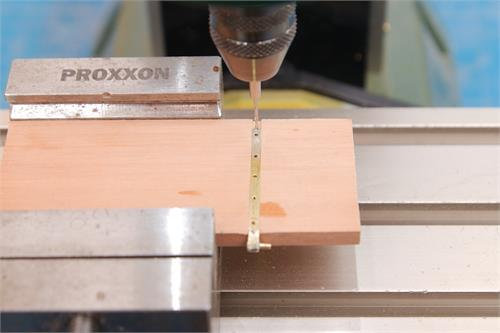

Scharniere gelötet und gebohrt

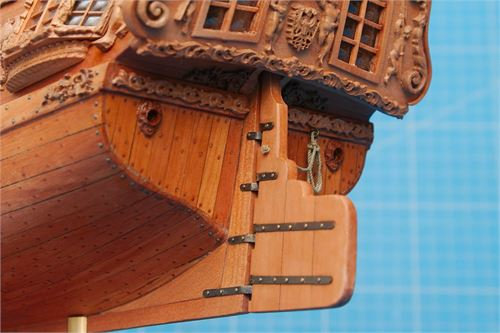

Scharnierbänder am Modell verbolzt, Ruder eingehängt, die Pinnen führt oben über das Poopdeck





Gruß
Andreas

AlexTD

Beiträge: 587

Realname: Alexander

  • Nachricht senden

29

Montag, 3. März 2025, 21:28

Hallo Andreas,
herzlich willkommen! Auch meine ehrliche Begeisterung von deinem Modell. Hast du schon woanders irgendwelche Bauberichte publiziert?
Gruß
Alexander
Videos zum Projekt:
3D-Modelle
Tipps und Tricks

Ros Tocker

  • »Ros Tocker« ist der Autor dieses Themas

Beiträge: 134

Realname: Andreas

Wohnort: Rostock

  • Nachricht senden

30

Montag, 3. März 2025, 23:18

Hallo Alexander,

danke dem Willkommen.

Ich habe die Community schiffsmodell.net gegründet, bin dort aber nicht mehr aktiv, publiziere seit etwa 25 Jahren auf www.modellskipper.de und www.schiffsspotter.de sowie seit einiger Zeit in meinem Modellbaublog auf FB https://www.facebook.com/profile.php?id=100083132567073 und bin dort auch in einigen Modellbaugruppen zu finden.
Gruß
Andreas
