Hallo Stef!
Wie es aussieht wird dein Innenausbau wohl alles toppen. :thumbup:
Vor allem hat mir dein Schrank gefallen, da er wirklich realistisch rüberkommt.
Ich glaub, da muss ich noch ein bisschen von dir lernen...
Deine Art die Scheiben zu machen (ritzen und schwärzen) werd ich mir wohl als erstes abgucken...
Da ist die Machart wohl einfacher und mit eindeutig dünneren Streben, als bei meiner bisherigen.
Solche Kniffe kann man bei 1:200 gut brauchen, danke!

Gruß,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

302

Dienstag, 6. September 2011, 11:50

DAnke euch

Das mit dem Fenster ritzen habe mal in einem der 1000 Bauberichte gelesen, die ich durchgestöbert habe.
Allerdings wurde da Plexiglas verwendet und scheint auch besser zu gehen als diese PE-Verpackung.


lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

303

Dienstag, 6. September 2011, 12:11

Hallo Stef,
ich hab´s gerade mal mit dem klaren Kunststoff von Evergreen ausprobiert (Sheet Styrene - clear).
Da klappt es extrem gut - man darf nur nicht zu tief ritzen, sonst bricht es.
Dann ist die Kunststofflage auch extrem biegsam und lässt noch mehr Möglichkeiten zu, wie gebogene Fenster.
Ich hab auch einfach mit Revell Schwarz matt gefüllt und mit einem Küchentuch trocken abgewischt.
Lösungsmittel sollte man aber mit dem Material nur ganz vorsichtig anwenden, sonst werden die Scheiben milchig.
(- vielleicht braucht man das aber auch mal...)

Alles in allem lässt sich da ne Menge mit anfangen.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

304

Dienstag, 6. September 2011, 16:38

Hallo Stef :wink:

Dein Schrank ist Hammermässig, :ok: :ok: :ok: die Umsetzung der Streben in den Fenstern habe ich gleich mal gespeichert. Stell dem sitzenden Master, mal die Buddel weg, sonst wird das nichts mehr mit navigieren. :abhau:

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

305

Mittwoch, 14. September 2011, 15:19

Danke Leute

Auch hier gilt, ich bin am überlegen den Bau aufzugeben.

lg
Stef

"Nur lächeln und winken, Männer."

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

306

Mittwoch, 14. September 2011, 15:35

Stef!!!!!!!!! :huh:
Ich fang ernsthaft an, mir Sorgen zu machen, im Ernst jetzt!!! Wasn los???

ein beunruhigter

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

307

Mittwoch, 14. September 2011, 15:39

Das ist einer der besten Bauberichte im Forum!!! Bitte gib nicht auf!!!

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

308

Mittwoch, 14. September 2011, 17:07

Ich will ja gar nicht aufgeben...
Doch der Wille wird immer weniger.
ES ist hier auch nicht die richtige Plattform für sowas.

Danke euch

glg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

309

Donnerstag, 15. September 2011, 13:21

Na gut überredet.
Aber die SR wir erst mal zurückgestellt.
Zu klein die Teile sind für mich.

Seit einiger Zeit habe ich mir überlegt wie ich eine Seekarte machen kann.
Erster Versuch.
Ausdruck auf Fotopapier und dann die bedruckte Schicht vom Karton zu lösen war zwar erfolgreich, dennoch immer nicht zu dick und zu glänzend.

Dann überlegte ich auf Zigarettenpapier zu drucken.
Aber wie?
Nun probieren geht über studieren.
Zuerst druckte ich mir eine Karte, die ich aus dem www habe, auf normales A4 Papier.


Jetzt habe ich die Position des Druckes.


Darauf wurde das das zurechtgeschnittene Zigarettenpapier, welches ich es zuerst an der Klebefläche ca. 1mm befeuchtet habe, geklebt (Rot).
Die andere Seite habe ich dann mit Klebestreifen fixiert und das ganze Blatt wieder in den Drucker gelegt.
Mit den Einstellungen Fotopapier und höchste Qualität wurde dann erneut auf das A4 Blatt gedruckt.
Was erstaunlicher Weise beim ersten Mal geklappt hat.

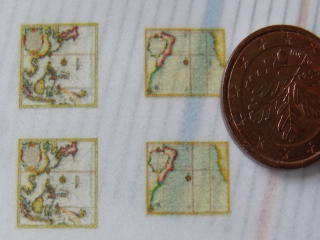

Links das Zigarettenpapier und Rechts Normalpapier


Das habe ich dann 3 mal gemacht.
Eine Karte habe ich offengelegt und 2 eingerollt.
Zudem kam noch ein Zirkel aus 0,2mm Draht und ein Tintenfässchen dazu.


Das Fässchen besteht einer H0-Flasche einem 0,2mm Draht und etwas 2K Knete für die Feder.

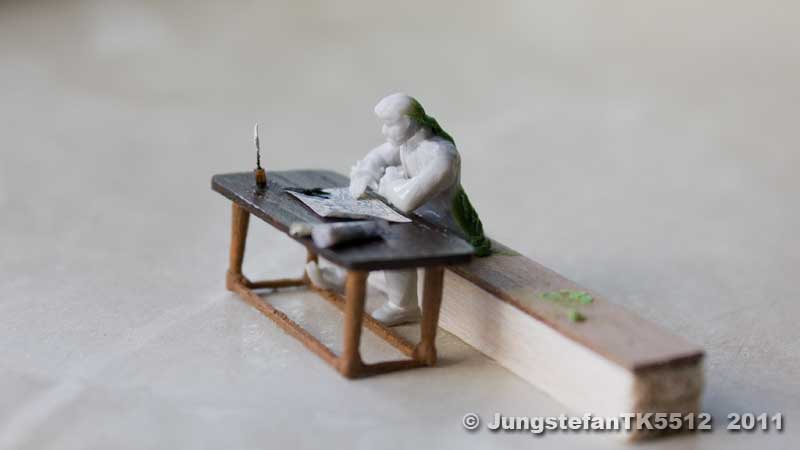

Hier zu sehen die vorläufige Zusammenstellung.
Der ausgestreckte Fuß (Grün) passt prima auf die Streben des Tisches.
Den Rock (Blau) habe ich verlängert so dass er auf der Bank aufliegt.
Zusätzlich hat die Figur noch nen Pferdeschwanz (Gelb) bekommen.




Das wars
lg
Stef

"Nur lächeln und winken, Männer."

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

310

Donnerstag, 15. September 2011, 13:52

Aye, Stef :wink:

You are Nuts :D aber weisst Du was, so gefällst Du mir :ok: :ok: :ok: :ok: :ok:
So sind wir also wieder komplett im Spinnerklub :abhau:

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

311

Donnerstag, 15. September 2011, 17:58

Hallo Stef,
ich bin wieder mal total fasziniert von deinen Miniaturen.
Bitte hab immer Lust weiterzumachen...
... ohne dich würd´ hier was fehlen...

Zu deinen Seekarten - es gibt sehr dünnes Durchschlagpapier, dass aber auch noch bedruckbar ist.
Ich verwende das des öfteren und hab gerade heute morgen Seekarten gedruckt.


(Falls das Bild dich stört, sag´s mir, dann lösch ich es)

Auf dem Bild kann man sehen, dass das Papier durchscheinend ist.
Es funktioniert bei mir im Maßstab 1:128.
Versuch doch mal damit zu arbeiten, da ist es mit dem Druck viel einfacher.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

312

Donnerstag, 15. September 2011, 18:01

Hi
Durchsichtig darf es ja nicht sein.
Nur dünn.
Und da geht nur dieses weiße Zigarettenpapier denn das ist zudem auch noch sehr weich.

lg
Stef

"Nur lächeln und winken, Männer."

holiday

Beiträge: 1 584

  • Nachricht senden

313

Freitag, 16. September 2011, 19:45

Hi Stef, :wink:

hast Du es donnern hören, als mir hier im hohen Norden der Stein vom Herzen gepoltert ist.

Schön das Du uns erhalten bleibst. :lieb:

Nun zum Käpt´n und seinen nautischen Instrumenten : einfach nur Geil Geil Geil :ok: :ok: :ok:

Ganz besonders Liebe Grüße

Holger :ahoi:
Mit den Segelschiffen verschwand
die Romantik von der See;
aber zugleich verschwanden auch
die brüllenden, brutalen Hunde,
die sie segelten.
J. P. Soerensen

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

314

Freitag, 16. September 2011, 20:50

Echtsuperwahnsinnsgeil!!!
Toll dass du weiterbaust!!!!

LG

HMS

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

315

Samstag, 17. September 2011, 19:19

Moin

Zur Abwechslung habe ich heute mal nach Plan gebaut.
Den Heckspiegel.
Aber nach dem Fertigstellen sah es mir zu Neu aus.
Daher wurde wieder gealtert.
Ich habe viele Heckspiegel der Fly gesehen und viele waren bunt.
Was ab dieser Zeit durchaus legitim ist.
Das gefällt mir aber nicht.
Daher sind alle Verzierungen in Gold gehalten.
Ich mag es eher simpel.
Auch die weiße Farbe habe ich mehr "Bleiweiß" gehalten.




Einziges großes Problem ist die Krümmung des Heckspiegels hat sich fasst begradigt.
Da hab ich keine Lösung für.

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 377

Wohnort: Ludwigsburg

  • Nachricht senden

316

Sonntag, 18. September 2011, 12:08

Röchel-schnarr- Den Bluttest -hüstel-röchel-röchel- kann ich mir sparen -röchel-zisch-röchel- du BIST mein Sohn -röchel-röchel-röchel ...

;-)

Lieber Gruß, ein stolzer Vater!

Daniel


PS: erwarte jetzt aber kein weiteres Taschengeld ...
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

317

Sonntag, 18. September 2011, 14:52

Hi
Heute wird nicht viel laufen.
Ich habe die Lafetten eingescannt und eine davon nachgezeichnet.
Da drauf habe ich mir die Positionen der Bohrlöcher markiert und diese dann auf alle anderen Lafetten dubliziert.

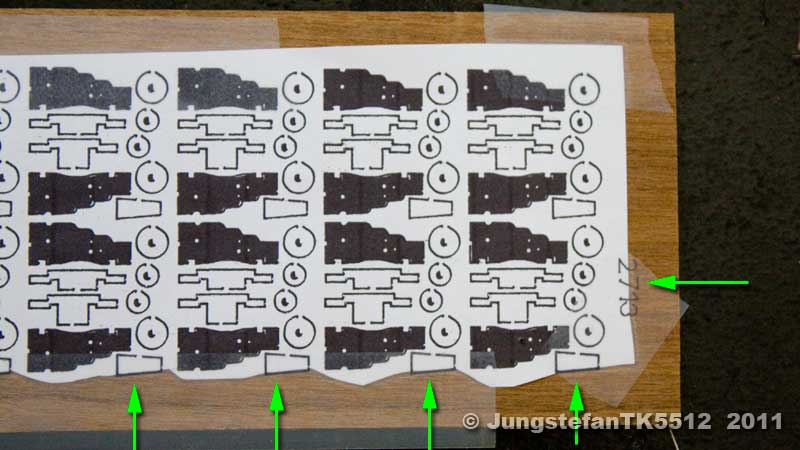

Die hellgrauen Bereiche ist der Scan und die Schwarzen die nachgezeichneten Lafetten.
Diese Datei habe ich dann ausgedruckt.


Auf dem Scan sind ja noch alle anderen Teile außer den Lafetten zu sehen.
Das habe ich mir zunutze gemacht um den Ausdruck auf den Holz zu justieren.
Rechts zu sehen habe ich die Zahl angeschnitten und Unten die Richtkeile.


Hier auch wieder die Richtkeile und ein paar Räder.
Wie man sieht könnte ich so den Ausdruck perfekt anbringen.

Die nur mal so am Rande.
Evtl. kann die Technik ja jemand gebrauchen.

Jetzt geht es erst mal ans Bohren.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

318

Sonntag, 18. September 2011, 15:26

Hallo Stef,
ein toller Heckspiegel!
- Das nenn ich mal Elegant! :ok:

Und dein Vorgehen beim Übertragen ist auch perfekt.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

sailor

Beiträge: 24

Realname: Bernd

Wohnort: Battenberg

  • Nachricht senden

319

Sonntag, 18. September 2011, 21:30

Hallo Stefan,

an der Krümmung des Heckspiegels habe ich mir auch die Zähne ausgebissen.
Er ist dann schliesslich gerade an das Heck gekommen. :S .

Gruß
Bernd

Davy Jones II

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

320

Dienstag, 20. September 2011, 06:09

Moin Stef :wink:

Schöner Heckspiegel, gefällt mir ausgezeichnet. :ok: :ok: :ok: Die farbigen Versionen die ich bisher gesehen habe, erinneren mich immer etwas an einen Kirmes- oder Zirkuswagen. :D

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

BritannienFan

Beiträge: 567

Realname: Mathias

Wohnort: Wien

  • Nachricht senden

321

Dienstag, 20. September 2011, 07:37

Wirklich sehr schöne Arbeit, Gratulation!!

Besonders begeistert bin ich von deinen Innenumbauten. In dem Maßstab kann man wenigstens wirklich was umsetzen.
Finde auch die Farbwahl für den Heckspiegel sehr gelungen - schwarz/weiß rules :ok: Machst du dann auch das Pfortenband weiß oder tendierst du hier doch zu Biene-Maya oder blässlichem Nelson-Ocker?

LG, Mathias
SMS Saida (öst. Goelette ca.1865)
Pimp my... 74-gun Ship o' the Line

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

322

Dienstag, 20. September 2011, 10:59

Zitat von »BritannienFan«

Machst du dann auch das Pfortenband weiß oder tendierst du hier doch zu Biene-Maya oder blässlichem Nelson-Ocker?


Oh, gute Frage.
Das überlege ich mir noch.
Aber weiß eher nicht, zu modern :D

Mal ne Frage an alle:
Die schmäleren Barkhölzer durchschneiden die Stückpforten.
Bei der Vic sind diese bei geschlossenen Pfotendeckeln durchgehend.
Habt ihr ne Ahnung wie das bei kleineren Schiffen gewesen ist.
Gehen diese über die Pfotendeckel weiter oder enden die jeweils an der Kante der Stückpforte?

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 377

Wohnort: Ludwigsburg

  • Nachricht senden

323

Dienstag, 20. September 2011, 11:16

Da hat Mattias eigentlich recht, einmal Bleiweiß - immer bleiweiß ...

Konsequent wäre es.

Gibt es Belege für die Mischung von Ocker und Weiß? Soll dich aber jetzt nicht von deinem Farbkonzept abhalten Stef.

Lieber Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

324

Dienstag, 20. September 2011, 11:20

Zitat von »dafi«

Da hat Mattias eigentlich recht, einmal Bleiweiß - immer bleiweiß ...


Wo du Recht hasst.
Darüber hab ich noch nicht nachgedacht.
Aber stimmt.

Dann muss ich aber später den Farbfilm der Kamera gegen einen Schwarz-Weißen austauschen. :doof:

lg
Stef

"Nur lächeln und winken, Männer."

BritannienFan

Beiträge: 567

Realname: Mathias

Wohnort: Wien

  • Nachricht senden

325

Dienstag, 20. September 2011, 13:01

öhm.... Mathias vertritt ganz generell die Meinung, dass Modelle so gefärbt sein sollen, wie sie dem Erbauer gefallen... also von mir aus auch Pink (dann plädiere ich aber lautest für schwarz/weiß-Fotos hier im Forum :D )... ich finde nur die Kombi Gold (übrigens spitzenmäßig gealtert) und weiß sehr ansprechend, allerdings auch eher ungewöhnlich... andererseits gibts hier zb ein Bild, auf dem offensichtlich "goldene" Zierelemente mit weißen Pfortenbändern verwendung fanden:



"Rafael Monleon y Torres "Defence of the Havana Promontory in 1762"

Natürlich ist das kein zeitgenössisches Gemälde...

Meine Meinung: Wies gefällt :ok:

LG, Mathias
SMS Saida (öst. Goelette ca.1865)
Pimp my... 74-gun Ship o' the Line

vati

Beiträge: 693

Realname: Sascha

Wohnort: Graz/Österreich

  • Nachricht senden

326

Dienstag, 20. September 2011, 13:11

...hui- GEILES Bild! Wo hast du das denn her?....@Stef: was soll ich sagen...einfach sensationell was du da zeigst!!!!!!!!
Ich hoffe, ich bekomme dann die SF nur ansatzweise so hin.....

glg, Sascha :ahoi:
p.s.: wieder alles ok bei dir?
tatooed by Günther @ www.body-dekor.at :D

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

327

Dienstag, 20. September 2011, 18:40

Es sind hybridschiffe: Das vordere Schiff hat ein Heck wie um 1760 aber Farben von einem Schiff ab 1810 und es ist nicht das einzige Schiff das so auf dem Bild ist.

Gruss

HMS

Herr Milton Seriööös HMS

Beiträge: 3 183

Wohnort: Bermudarechteck

  • Nachricht senden

328

Dienstag, 20. September 2011, 18:43

Natürlich sind es diese Schwarweissen Streifen die falsch sind, sied hübsch aus aber it streng historisch ganz falsch: Sie waren natrbelassen, nur oben blau und schwarze Barkhölzer

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

329

Montag, 26. September 2011, 11:54

Moins Männer

Auf der Suche nach Dokumenten für die Behörde bin ich auf 2 Bilder gestoßen.
Hierbei muss es sich um ein Konzert vor ca. 9 oder 10 Jahren handeln.





Das waren noch Zeiten.

lg
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 377

Wohnort: Ludwigsburg

  • Nachricht senden

330

Montag, 26. September 2011, 12:16

Der Jeff - stilsicher mit Piratenguitarre!

Herrlich, danke fürs zeigen!

Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

Ähnliche Themen

Verwendete Tags

1:64, Diorama, HMS Fly, Victory-Model

Werbung
