Holz: AVALON ( Eigenbau )

Lieber Besucher, herzlich willkommen bei: Das Wettringer Modellbauforum. Falls dies Ihr erster Besuch auf dieser Seite ist, lesen Sie sich bitte die Hilfe durch. Dort wird Ihnen die Bedienung dieser Seite näher erläutert. Darüber hinaus sollten Sie sich registrieren, um alle Funktionen dieser Seite nutzen zu können. Benutzen Sie das Registrierungsformular, um sich zu registrieren oder informieren Sie sich ausführlich über den Registrierungsvorgang. Falls Sie sich bereits zu einem früheren Zeitpunkt registriert haben, können Sie sich hier anmelden.

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

331

Dienstag, 29. August 2017, 15:33

Hallo Werftgemeinde :wink:

Der Besanmast ist nun auch soweit, somit hat der Kasten alle seine Masten.





Den Gaffelbaum habe ich auch schon Grob zusammen gedödelt.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

332

Dienstag, 29. August 2017, 17:16

Wie toll so ein Schiff im Sonnenlicht wirkt.
Klasse...
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

333

Mittwoch, 30. August 2017, 05:51

Hallo Franz :wink:

Mit dem schönen warmen Wetter wars das wohl für diese Woche. ;(

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

334

Mittwoch, 30. August 2017, 07:33

Hallo Forengemeinde :wink:

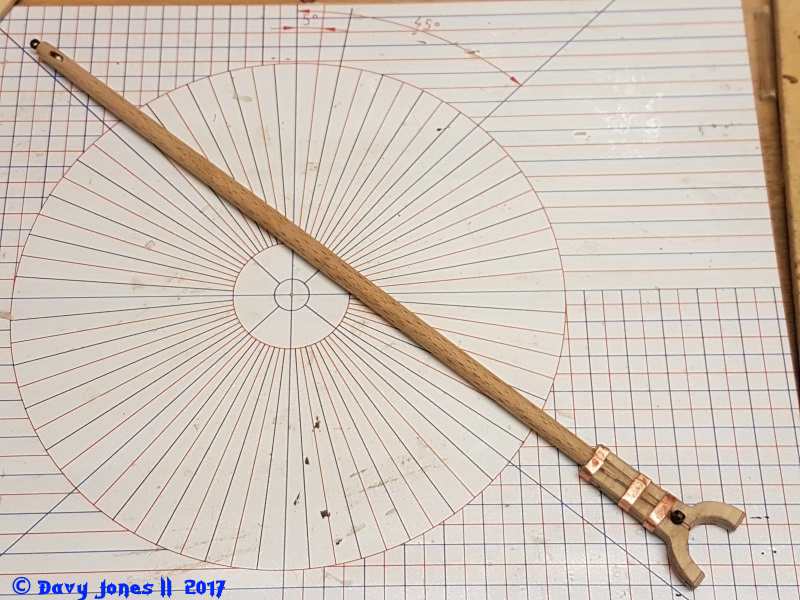

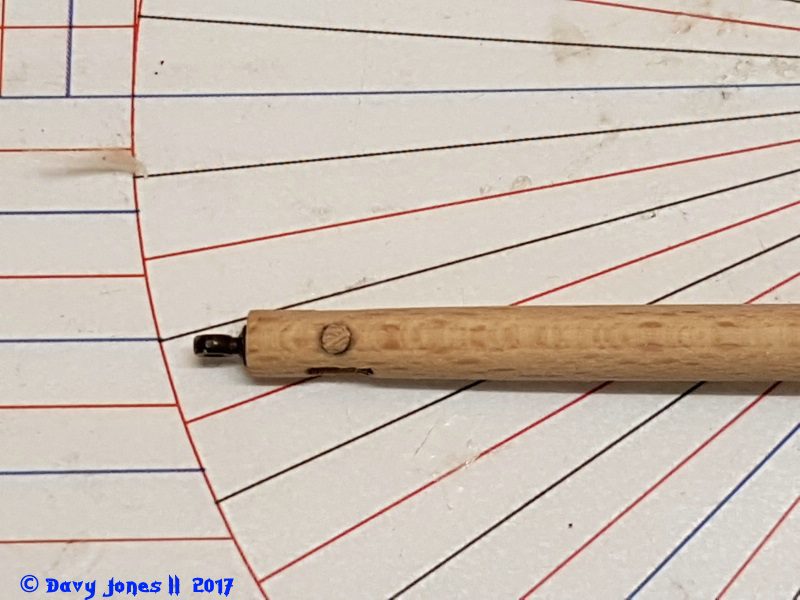

Den Gaffelbaum habe ich mal vorgezogen, um die Höhe des Sattels am Besanmast zu checken, Glück gehabt, passt. Die genauen Abmessungen habe ich anhand der Mondfeld Tabellen ermittelt.

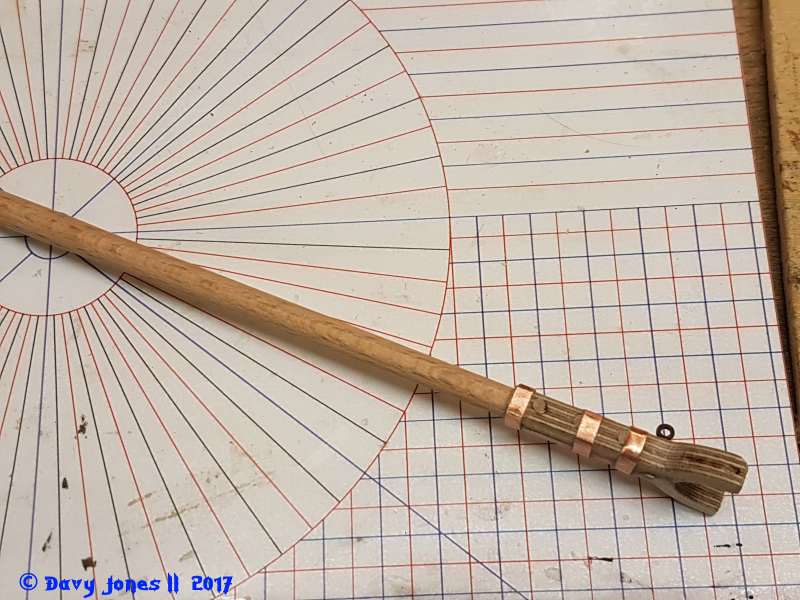

Die Gaffelklaue ist als Ganzes aus einem 5 mm Brettchen gefertigt und am Schluss in zwei Hälften getrennt worden. Das Kupferband habe ich zwischen zwei Brettchen gespannt und auf der Tischkreissäge auf 3 mm zugeschnitten, die Dübel sind Zahnstocher.

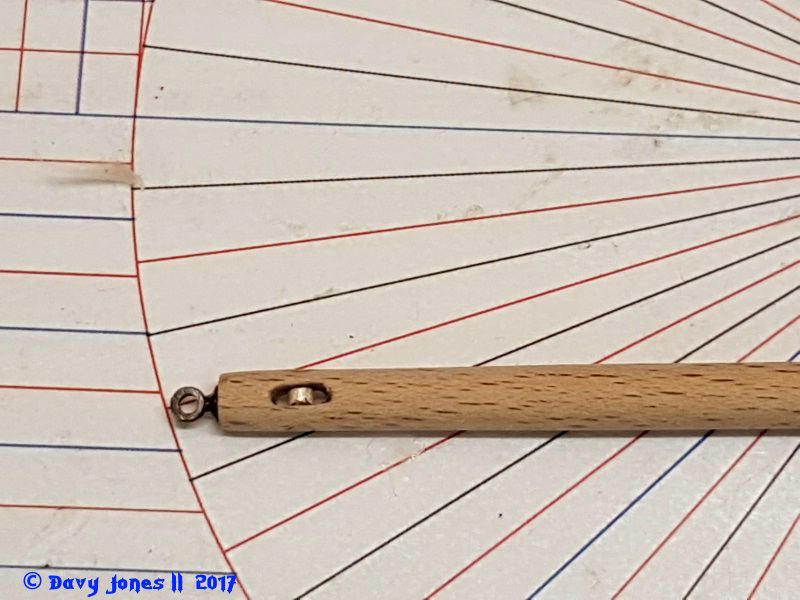

Das Scheibgatt ist gefräst und für die Rolle habe ich einen Zahnstocher verwendet.





Die Rahen und Bäume werde ich Schwarz streichen, die Leesegelspieren in Beige wie die Masten.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

335

Mittwoch, 30. August 2017, 08:35

Feinste feine Feinarbeit. Wirklich auber ausgearbeitet.
Man (ich) kann viel bei Dir lernen, und das tue ich auch...
:respekt: :dafür:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

336

Mittwoch, 30. August 2017, 15:00

Hallo Leute :wink:

@Franz
Vielen Dank :hand: und um was zu Lernen ist ja auch das Forum da. :thumbsup:

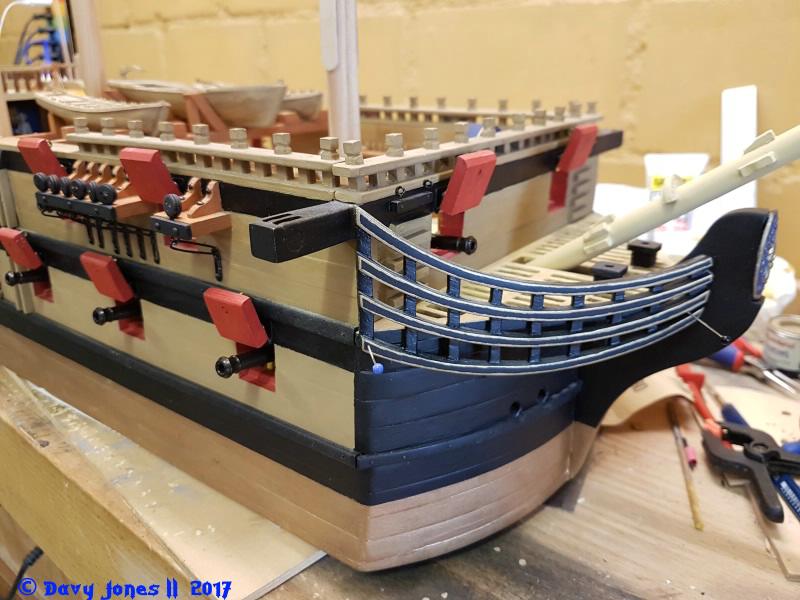

Eine der ältesten Baustellen ist das Galion und wenn man da was machen will, löst man eine Kettenreaktion aus. :cracy: Als erstes müssen die Ankertaue in den Pott.

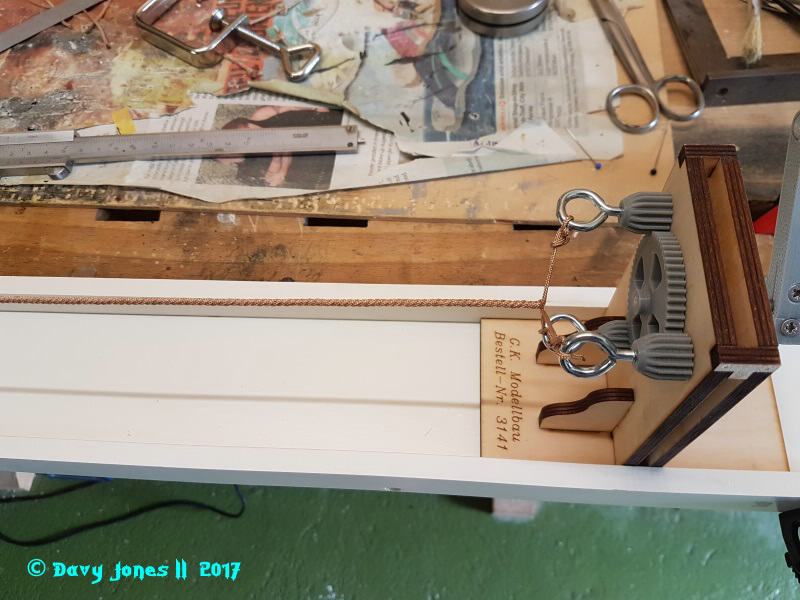

Dafür ist ja die Reeperbahn da.

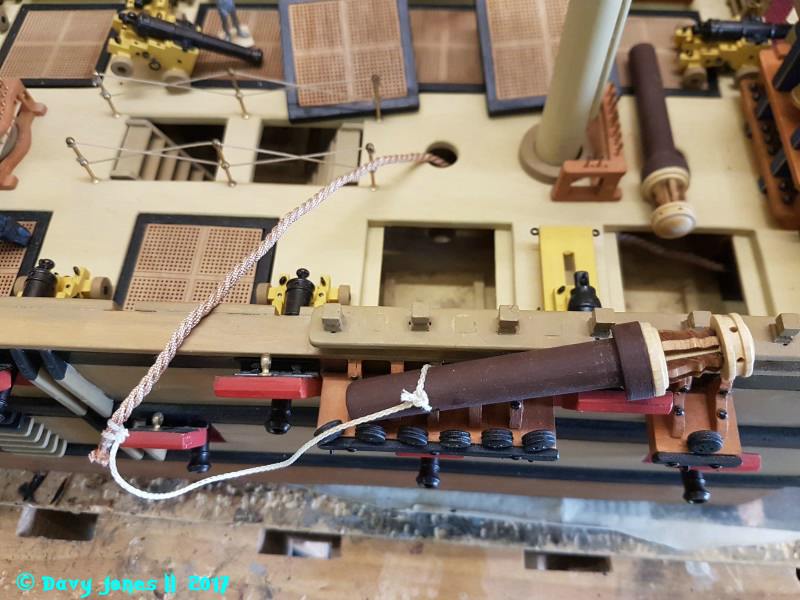

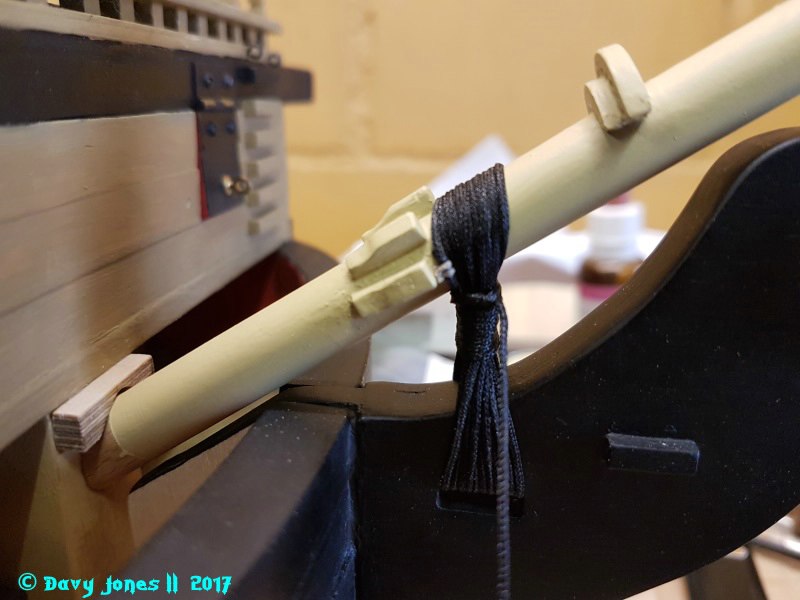

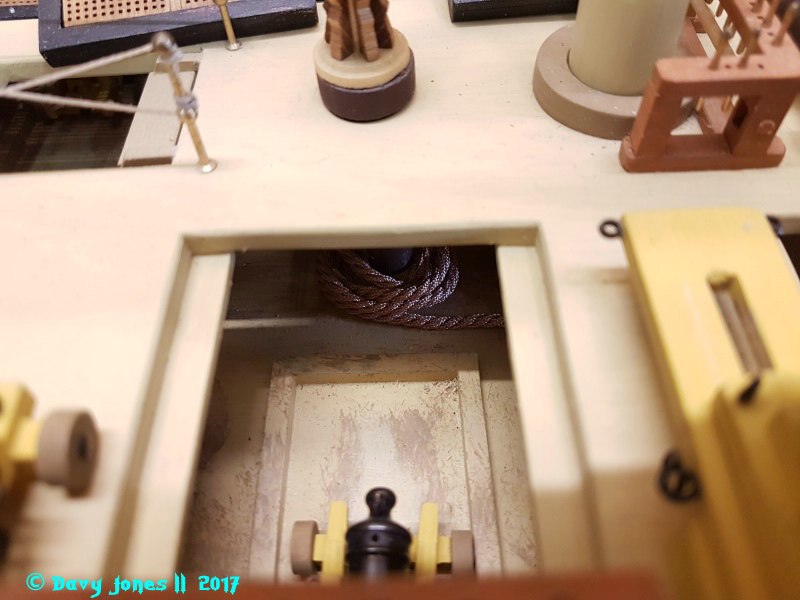

Durch die Klüsen auf die Spills, ich habe gerade kein besseres Garn, aber Hauptsache das Zeugs ist drin, austauschen geht dann ganz leicht.



Sieht fast wie echt aus.

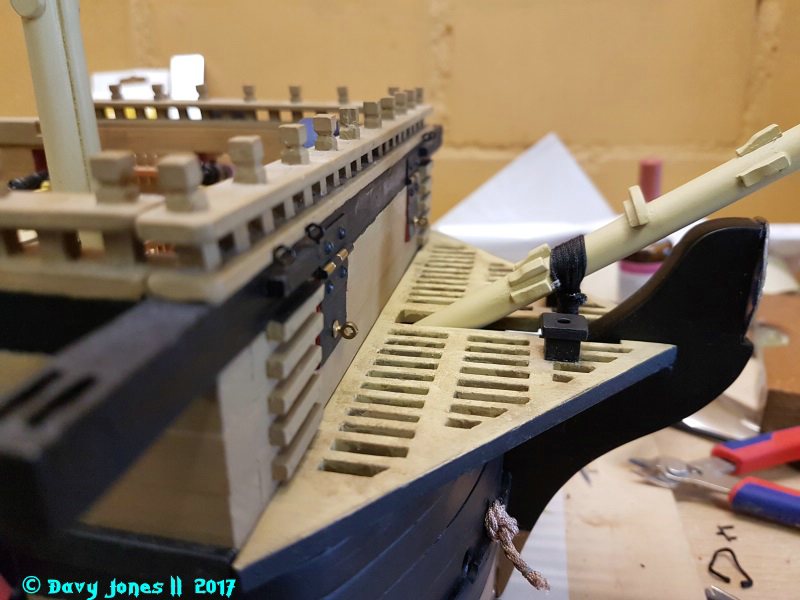

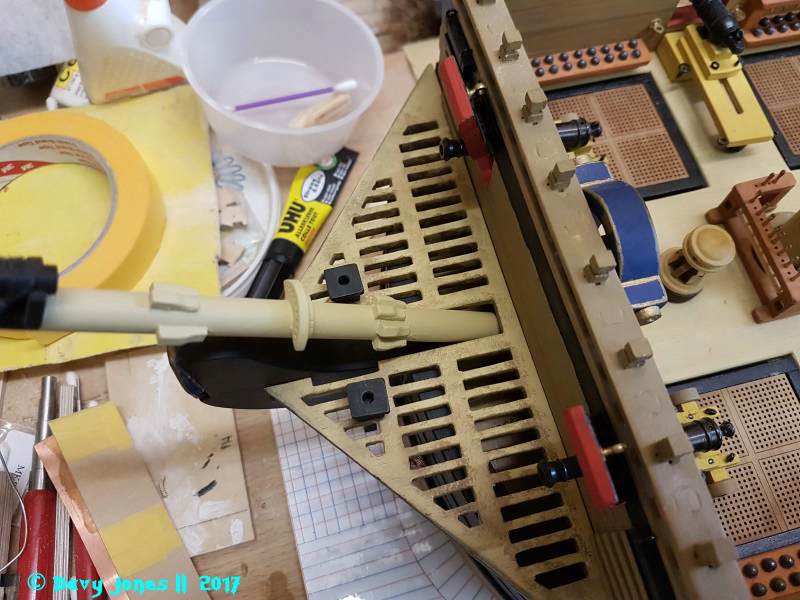

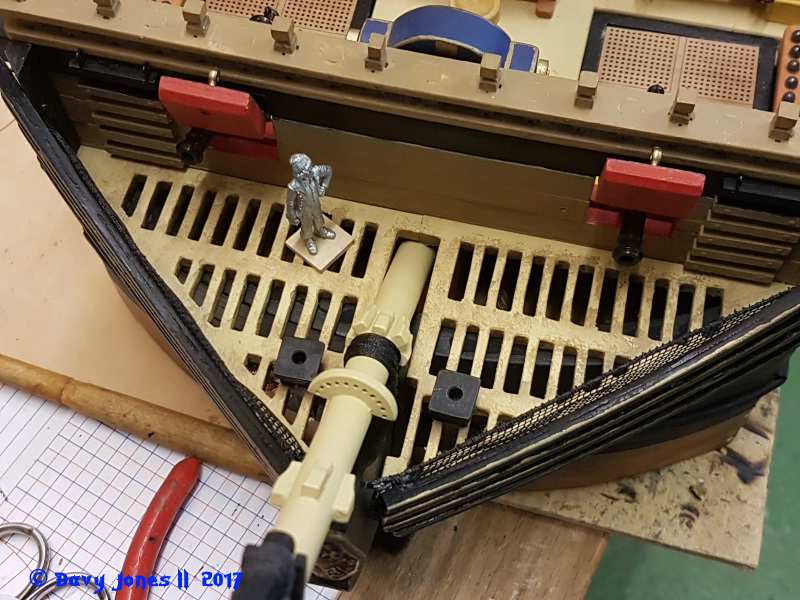

Die nächste Problemzone. :cracy: Mit montierter Galionsgräting, kann ich den Zurrring beim Bugspriet nicht anbringen, lasse ich die Gräting dafür weg, kann ich das Teil später nicht mehr montieren.

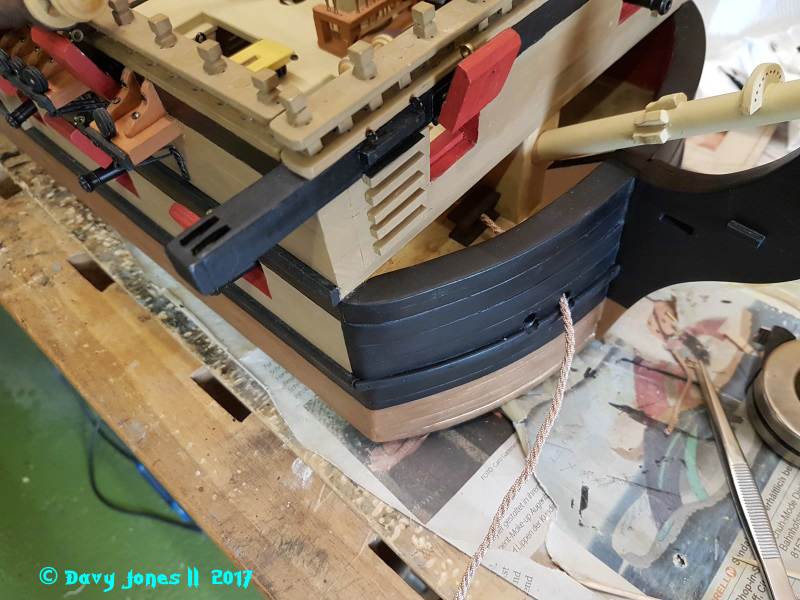

Also zersägen das Ding, dafür brauchts nun eine Auflage. :!!

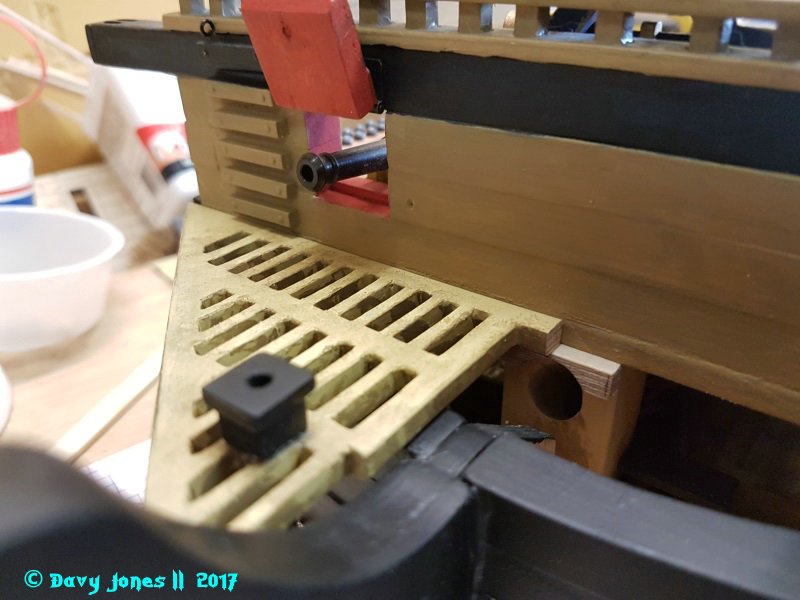

Von der Trennerei sieht man fast nichts.





Der Zurrring lief wie geschmiert. Die nächsten Teile in der Kettenreaktion sind die Galionsregeln, da muss ich aber erst was tüffteln.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

  • Nachricht senden

337

Donnerstag, 31. August 2017, 18:12

Aloha Sergio,
sieht wirklich sehr schön aus - finde auch die Idee die Gallionsgrätlings zu stückeln sehr gut - vom Geäste der Masten mal ganz abgesehen, das finde ich nämlich sehr, sehr gut gelungen. :ok:
Freu mich auf weitere Fortschritte,
Lg Martin
Im Bau: Baubericht Ferrari 412T1 RC Scratchbau

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

338

Donnerstag, 31. August 2017, 19:30

BOAHHH - Du zauberst aber auch...

:respekt: :dafür:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

339

Sonntag, 3. September 2017, 15:00

Hallo Zusammen :wink:

@Martin und Franz
Vielen Dank euch Beiden. :hand:

Viel ist in der Zwischzeit nicht gegangen, da mich eine Grippe Lahmgelegt hat.

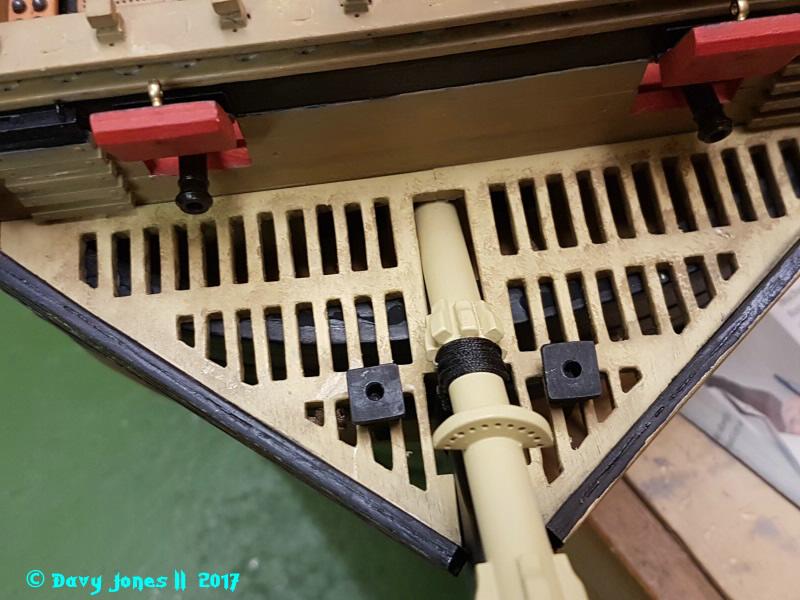

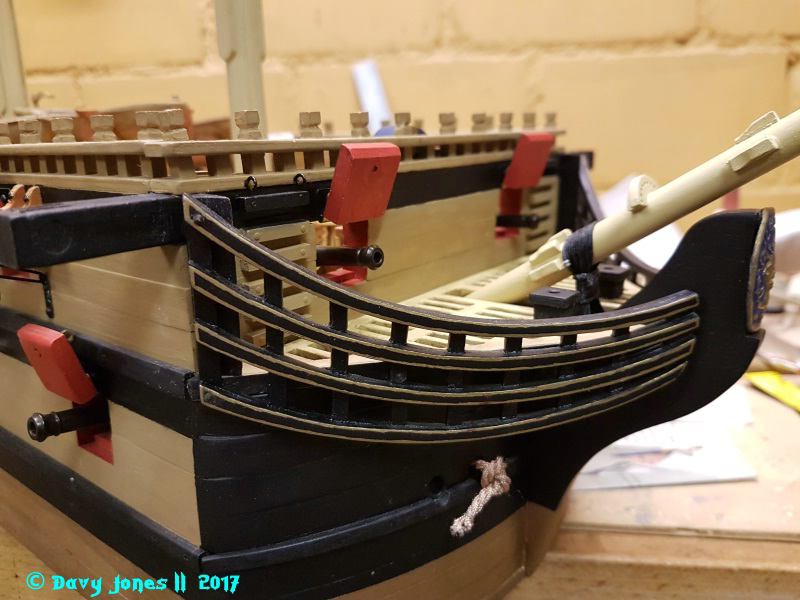

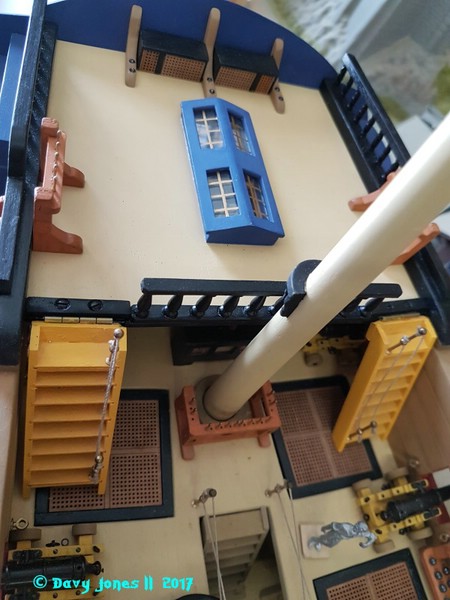

Die Baustelle "Galion" ist abgehackt.



Und die hässlichen Scharnierbänder beim Achterdeck sind nun auch etwas besser versteckt worden.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

340

Sonntag, 3. September 2017, 15:02

Gut gelöst mit den Scharnieren :ok:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

341

Mittwoch, 6. September 2017, 14:24

Hallo Werftgemeinde :wink:

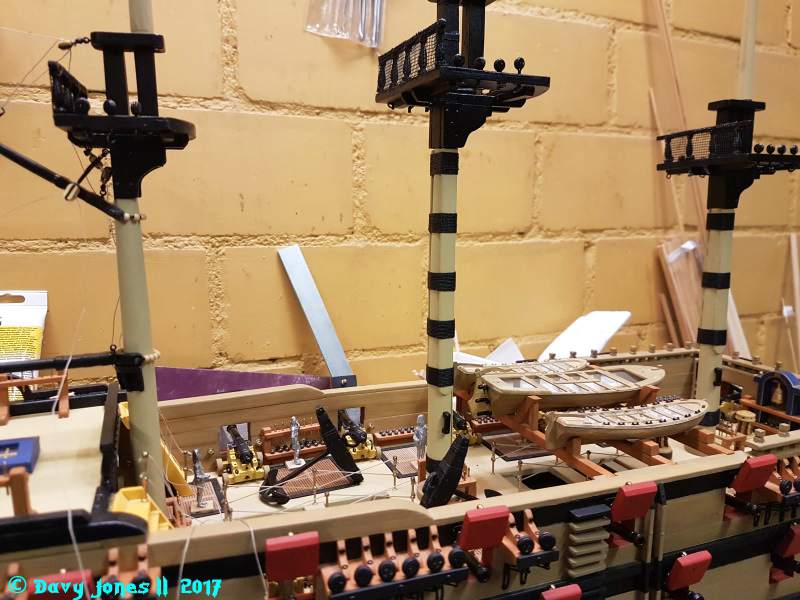

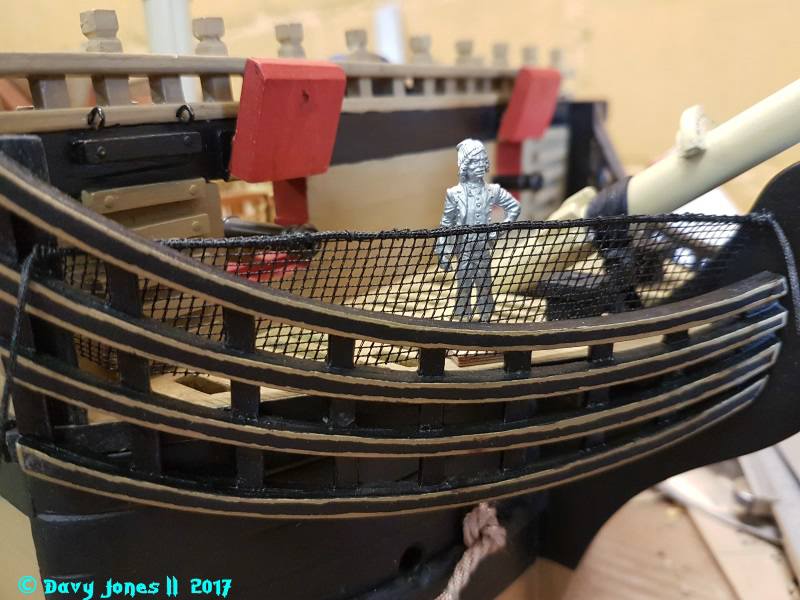

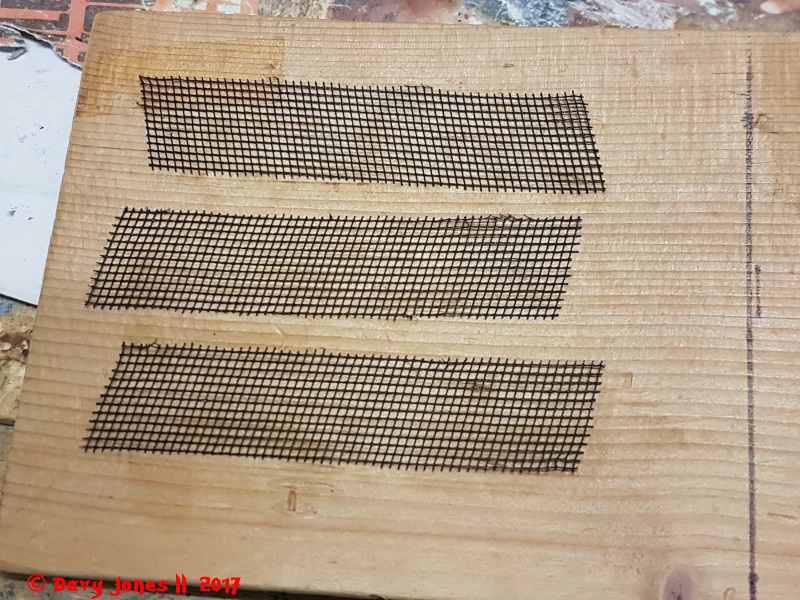

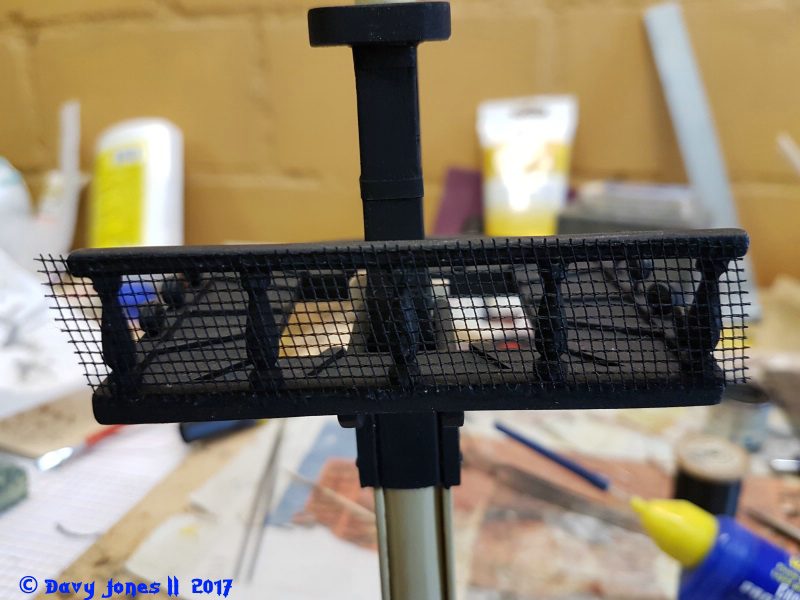

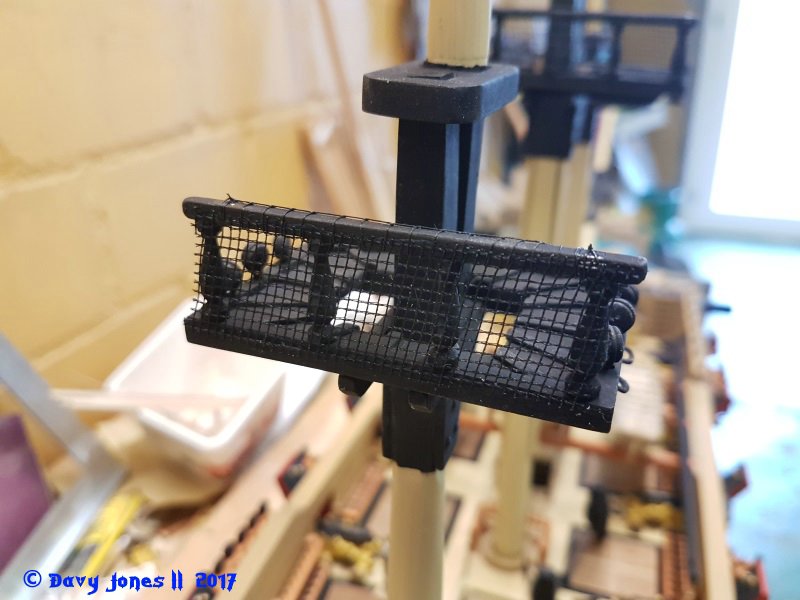

Vielen Dank Franz, mir ist nur diese Option geblieben. Bei den Marsen wollte ich noch Netze anbringen, nur woher nehmen. Nach einer langen Sucherei im Baumarkt habe ich Insektengitter aus Nylon gefunden, wäre für eine Balkontüre völlig ausreichend gewesen, nun habe ich einen riesigen Vorrat, was solls.

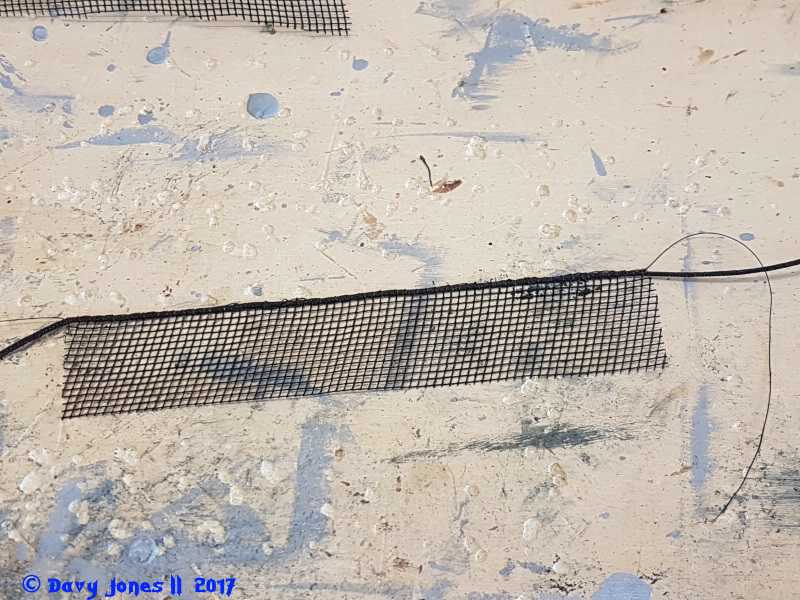

Ausschneiden und mit einer Ponal-Wasser Mischung einsabbern, damit das Zeugs etwas Steif wird.



Danach an die Marsen Kleben.





Nun zum fummligen Teil, mit Nadel und Bindfaden am Geländer sichern, die überstehenden Gewebeteile mit Kunststoffleim versiegeln und absäbeln.





Ob mir das am Galion auch gelingt, steht noch in den Sternen.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Ray

Beiträge: 9 732

Realname: Ray

  • Nachricht senden

342

Mittwoch, 6. September 2017, 14:43

Ganz tolle Gitternetztechnik. Werde ich mir merken :ok:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

343

Mittwoch, 6. September 2017, 15:34

Hervorragende Lösung, muss man erstmal drauf
kommen, werde ich mir ebenfalls merken... :ok:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

344

Donnerstag, 7. September 2017, 05:50

Hallo Zusammen :wink:

@Ray und Franz
Bei kleineren Massstäben wird man wohl auf Gardinenstoff und aufs Färben zurückgreifen müssen.

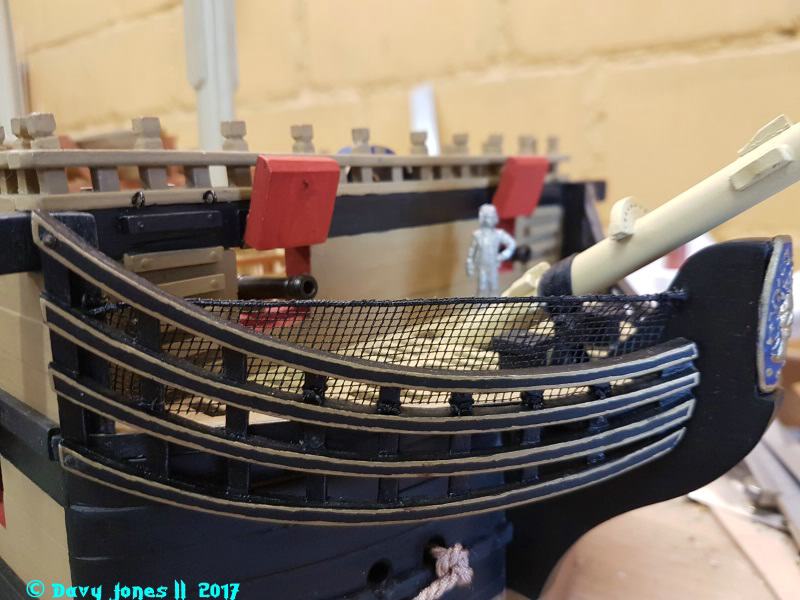

Wieder mal Schwein gehabt und die Fummelei hat hingehauen, nicht ganz so wie ich es vorhatte, aber passt schon. Nun das Gleiche nochmal auf Backbord.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

345

Freitag, 8. September 2017, 17:27

Hallo Leute :wink:

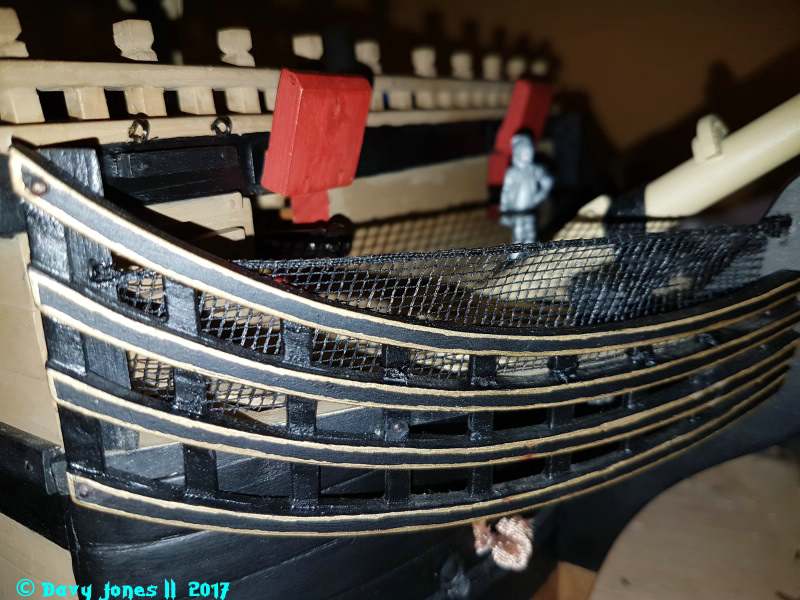

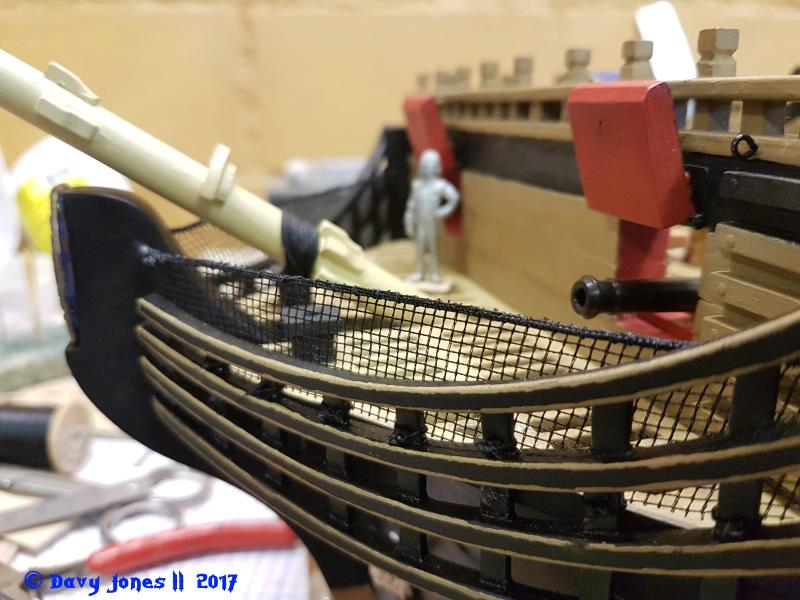

Das Netz auf der Backbordseite ist nun auch montiert.





LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Jogy212

Beiträge: 546

Realname: Jürgen

Wohnort: Berlin

  • Nachricht senden

346

Freitag, 8. September 2017, 18:03

Ich beneide deine tollen Netze und grase hier alle Baumärkte nach entsprechenden Moskitonetzen ab :D

LG
Jürgen
In Bau: HMS Pegasus

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

347

Samstag, 9. September 2017, 12:38

Hallo Jürgen :wink:

Ich befürchte die Moskito Saison ist bald vorbei und das Sortiment in den Baumärkten schrumpft, trotzdem viel Glück beim Suchen.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Jogy212

Beiträge: 546

Realname: Jürgen

Wohnort: Berlin

  • Nachricht senden

348

Samstag, 9. September 2017, 13:07

Hallo Sergio,
Meine liebes Töchterlein hat sich vor einigen Wochen ein Moskitonetz gekauft. Falls ich keins mehr finde werde ich sie bitten, ein Loch hinein schneiden zu dürfen - notfalls unter Androhung des Entzugs aller meiner Zuwendungen :thumbsup:

LG
Jürgen
In Bau: HMS Pegasus

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

349

Samstag, 9. September 2017, 13:55

So´n Loch kann man ja flicken...

Toll Deine Netzkollektion lieber Sergio :ok:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

350

Montag, 18. September 2017, 08:09

Hallo Zusammen :wink:

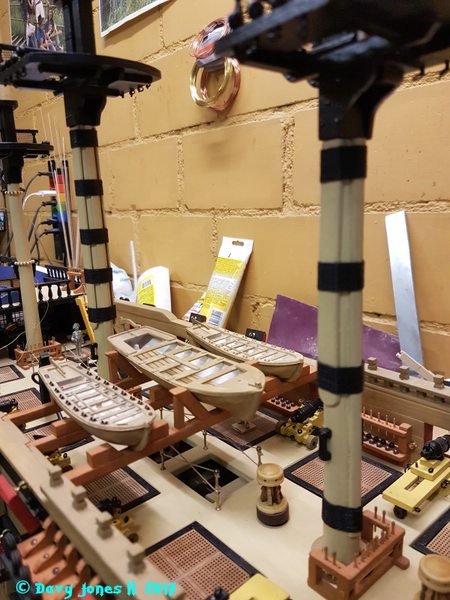

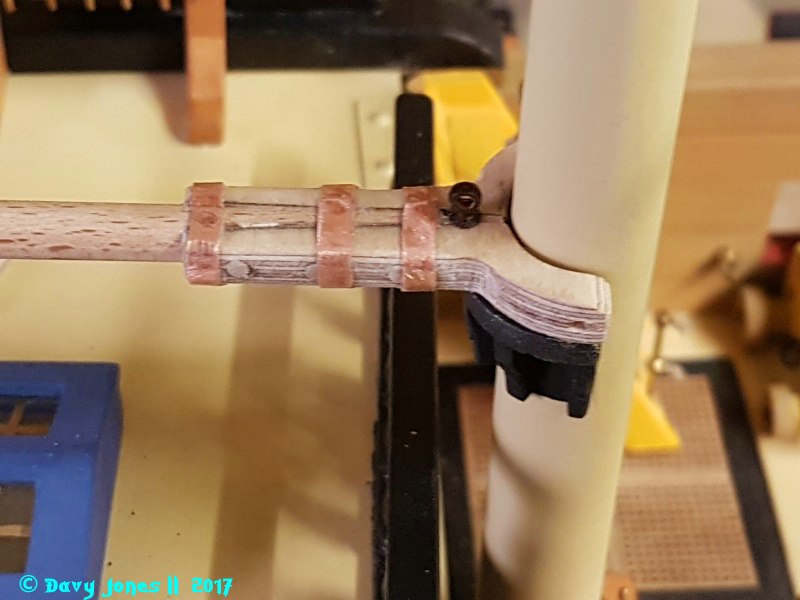

Die Mastbandagen sind noch easy zu handhaben, bei den Rahdimensionen habe ich unterschiedliche Fachbücher durchgekämmt und bin dann wieder bei den Mondfeldtabellen gelandet, ins Excel getippt und umgerechnet und die Gaffel hergestellt.

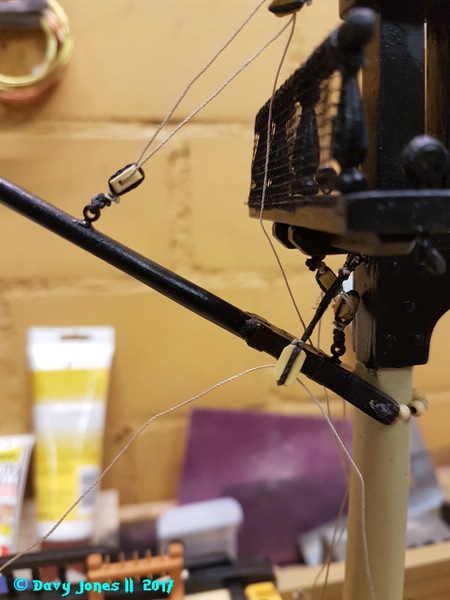

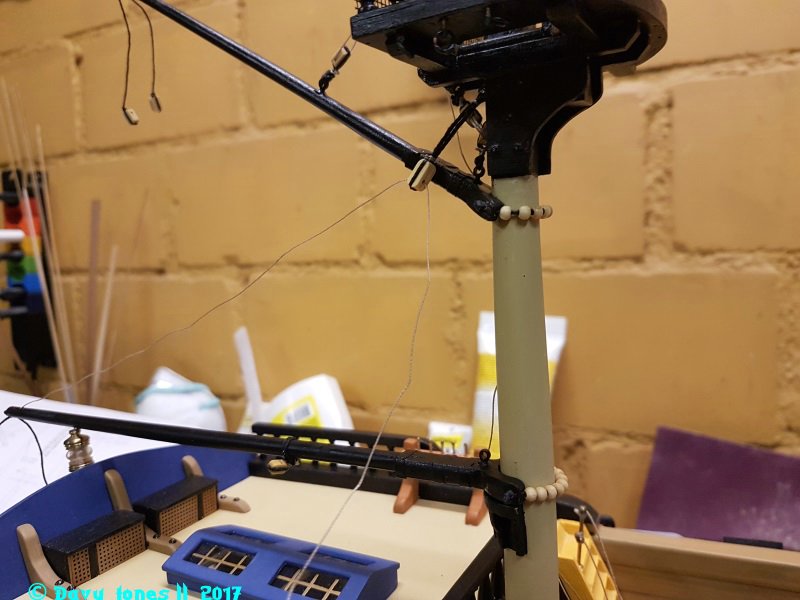

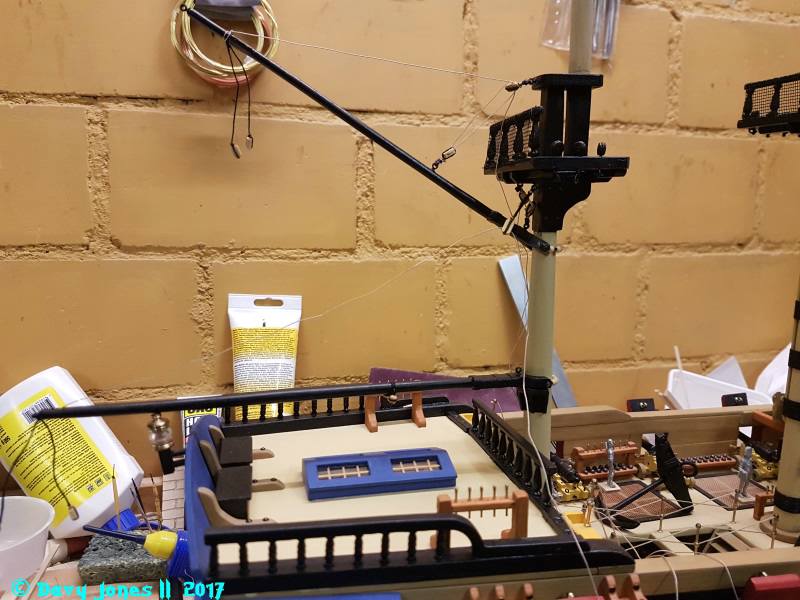

Die Gaffel und den Gaffelbaum habe ich vor der Wantenmontage am Mast befestigt, auch die dazugehörenden Blöcke und Taue habe ich montiert. So ohne Takelplan ist es eine mühsame Sucherei.







Für die Rahen geht die Sucherei weiter, aber ich habe ja Zeit. :D

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

351

Montag, 18. September 2017, 12:02

Das sieht richtig gut aus, meinen :respekt:
Wird bei mir noch eine ganze Weile dauern, bis ich
scratchen kann...
der Franz :abhau:


im Bau: Nao Victoria 1:50

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

  • Nachricht senden

352

Montag, 18. September 2017, 17:40

Hallo Sergio,
sieht schon sehr gut aus - zudem finde ich die Idee, die Blöcke gleich mit zu montieren auch sehr gut - erleichtert manches :ok:
LG Martin
Im Bau: Baubericht Ferrari 412T1 RC Scratchbau

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

353

Dienstag, 19. September 2017, 06:15

Hallo Leute :wink:

@Franz
Vielen Dank. Scratchen macht das Ganze eben viel interessanter, ist aber auch mit viel Bücher wälzen verbunden.

@Martin
Besten Dank. Ist von Vorteil die Blöcke vor zu montieren, wenn ich das am Mast machen müsste, :cracy: :!! gute Nacht.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

354

Dienstag, 19. September 2017, 18:09

Hallo Zusammen :wink:

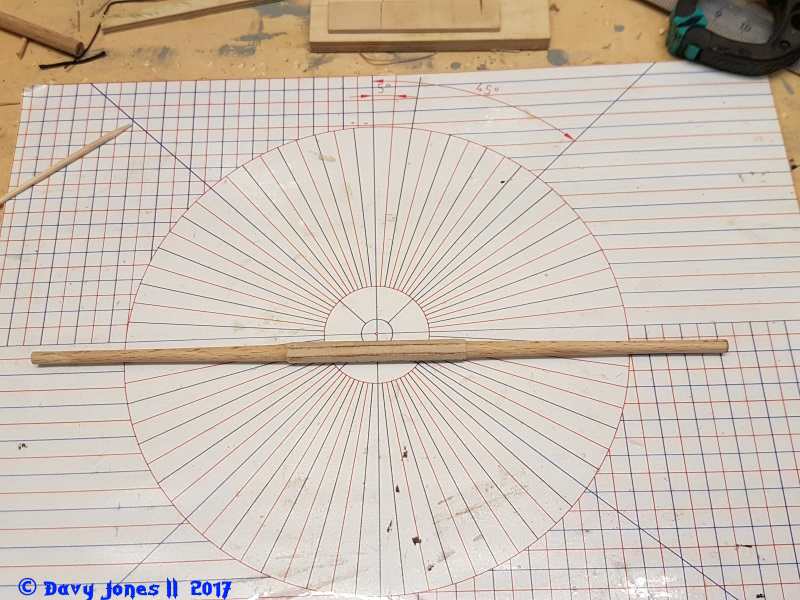

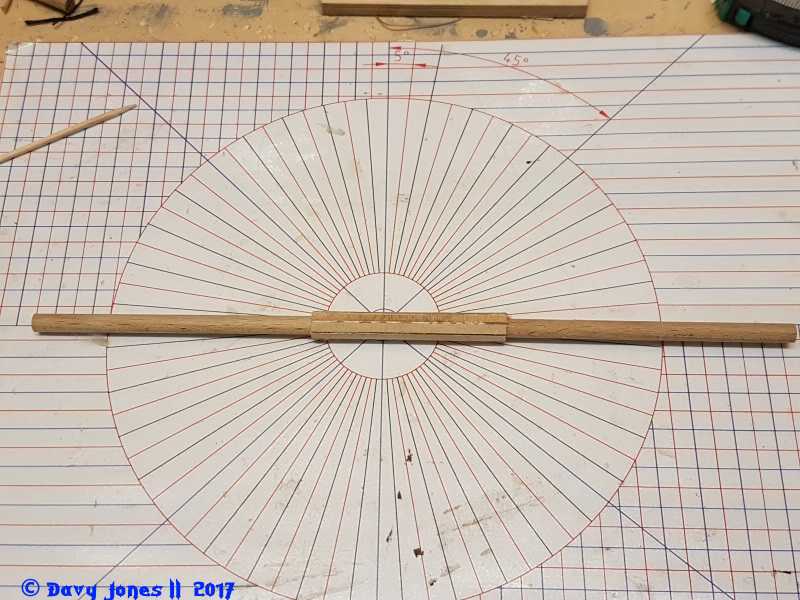

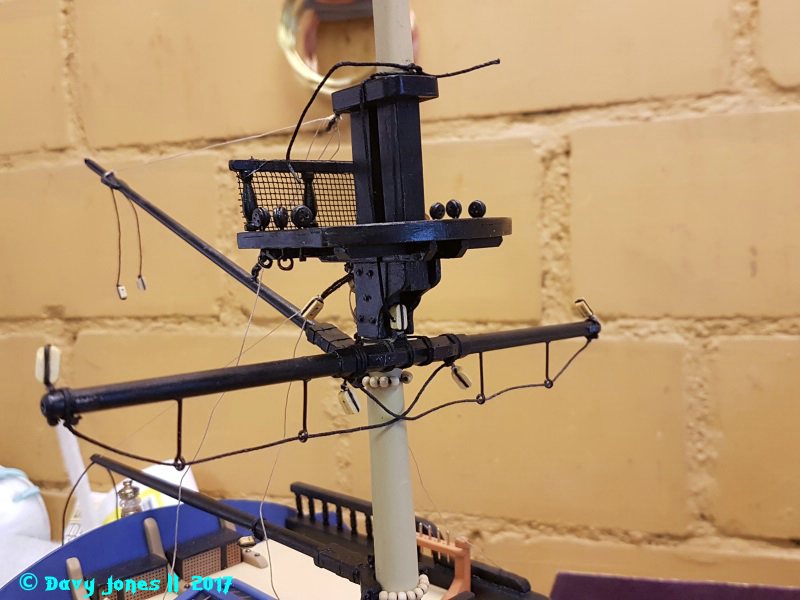

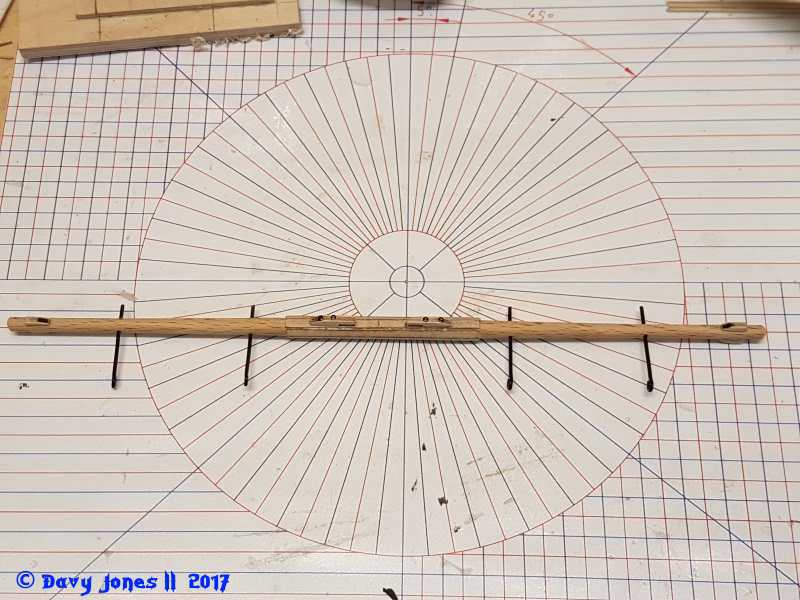

Heute habe ich mich mit den Rahen beschäftigt, besser gesagt mit der Bagienrah am Besanmast, was dabei herausgekommen ist......

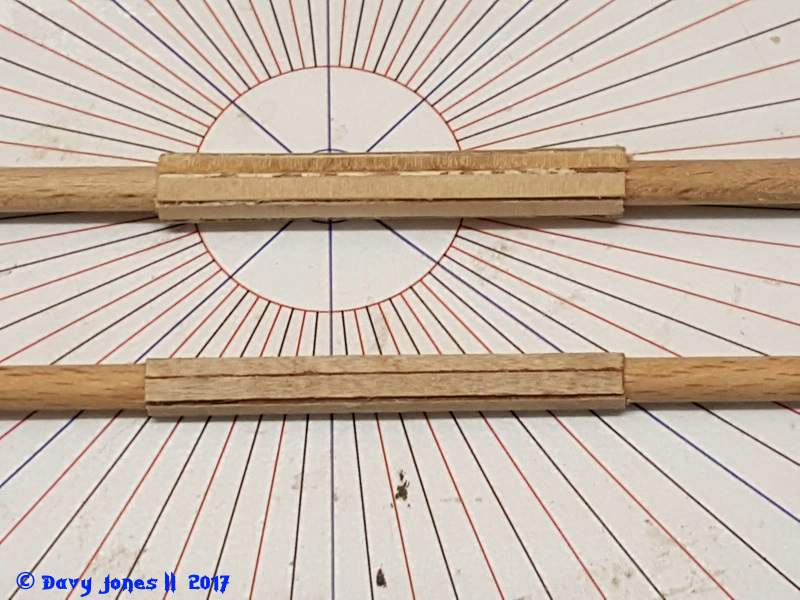

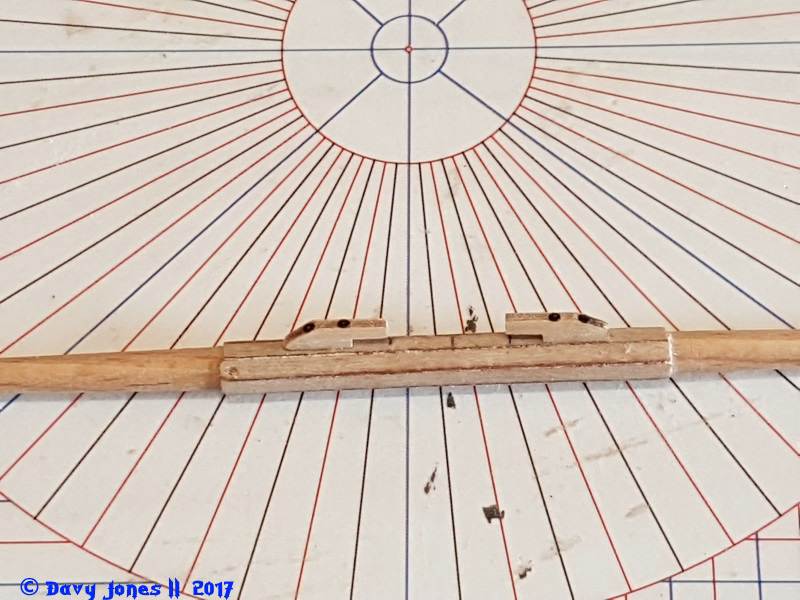

Den Achtkant in der Mitte, habe ich mit 1 mm Streifen aufgeklebt, 1 mm sind des guten zuviel.





Mit 0.5 mm Furnierstreifen sieht das Ganze besser aus.



Auf der Drechselbank verjüngt.



Rahklampen gefräst und montiert.



Springpferde aus Messingdraht und Rahnocken angebracht, die definitive Länge der Springpferde muss ich noch bestimmen, danach werden sie verleimt. Wenn ich mir die Rah am Schiff anschaue, kommt sie mir etwas zu dünn vor, mal schauen.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

355

Dienstag, 19. September 2017, 20:50

Sauber gearbeitet...
Wäre es möglich, dass Du die Masten etwas überdimensioniert
hast? Gaffel/Gaffelbaum wirken auch etwas dünn im Verhältnis
zum Mast?
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

356

Mittwoch, 20. September 2017, 15:39

Hallo Leute :wink:

@Franz
Vielen Dank. :hand:

Die Masten passen schon, nur bei den Rahen....... :bang: Oder "Wer misst misst Mist" "Zweimal abgesägt und immer noch zu Kurz", da haben sich beim eintippen der Mondfeldtabellen einige Fehler eingeschlichen. Die Gaffel und den Gaffelbaum lasse ich wie sie sind, da habe ich 1.5 mm mehr dazu gegeben.

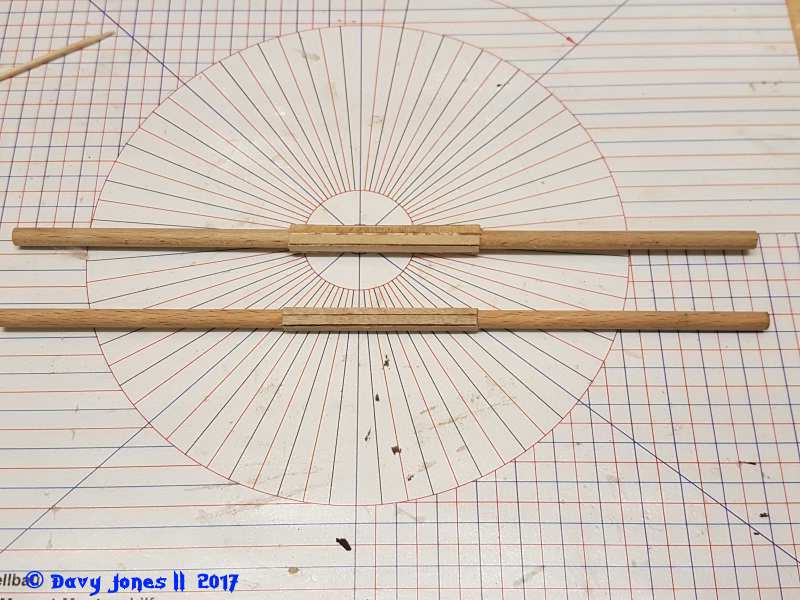

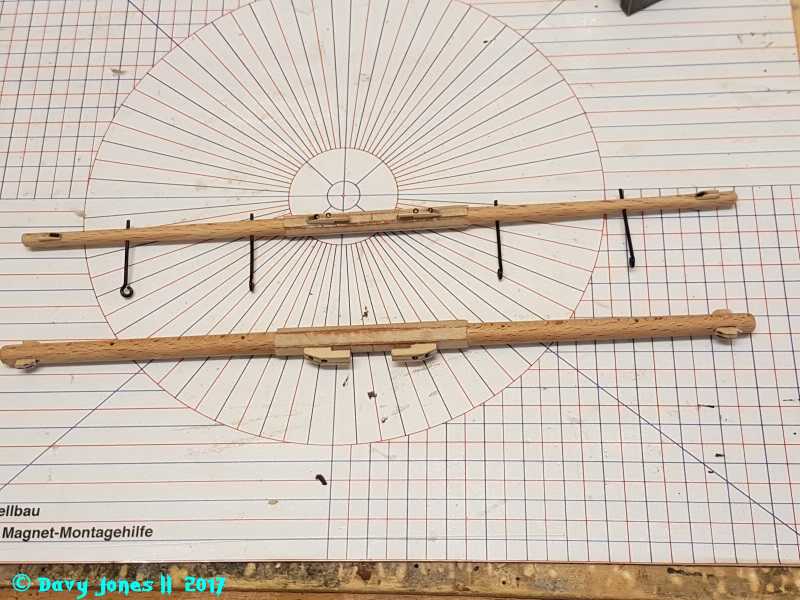

Oben die alte Rah unten die neue Rah mit 2 mm mehr Fleisch am Knochen.

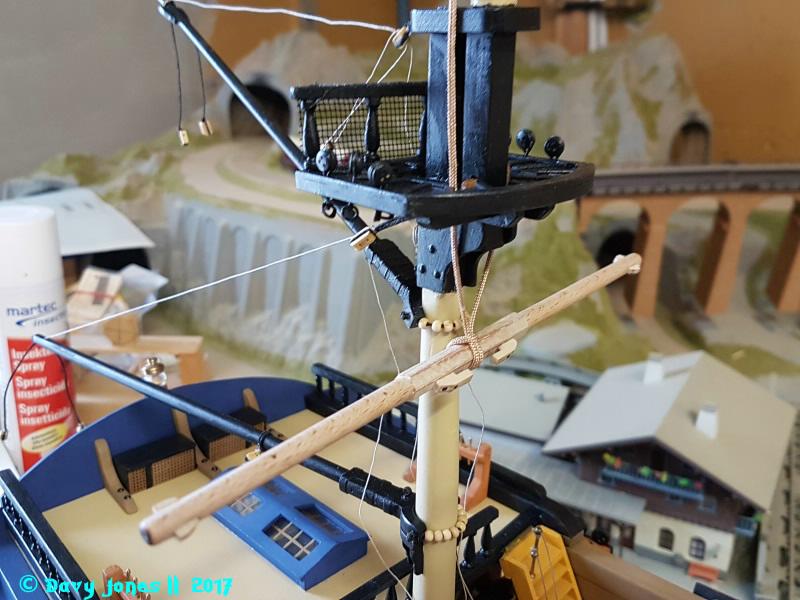

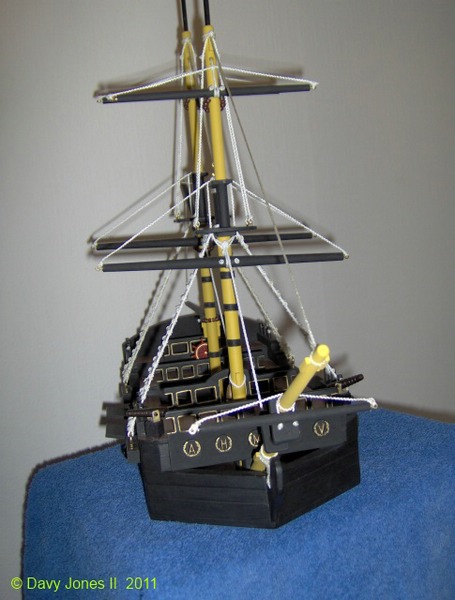

Auf der Schuhschachtel aufgehängt, die Dimensionen sind gleich wie bei der Grossmarsrah.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

357

Mittwoch, 20. September 2017, 17:45

passt besser zum Mast, a bisserl stabiler :ok:
Wenn ich später mal scratchen kann, vielleicht bau
ich mir dann auch ein Spielzeug...
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

358

Donnerstag, 21. September 2017, 16:24

Hallo Werftgemeinde :wink:

@Franz
Das Ding hat mit Spielzeug nicht mehr viel am Hut, wenn ich so weiter.... :verrückt:

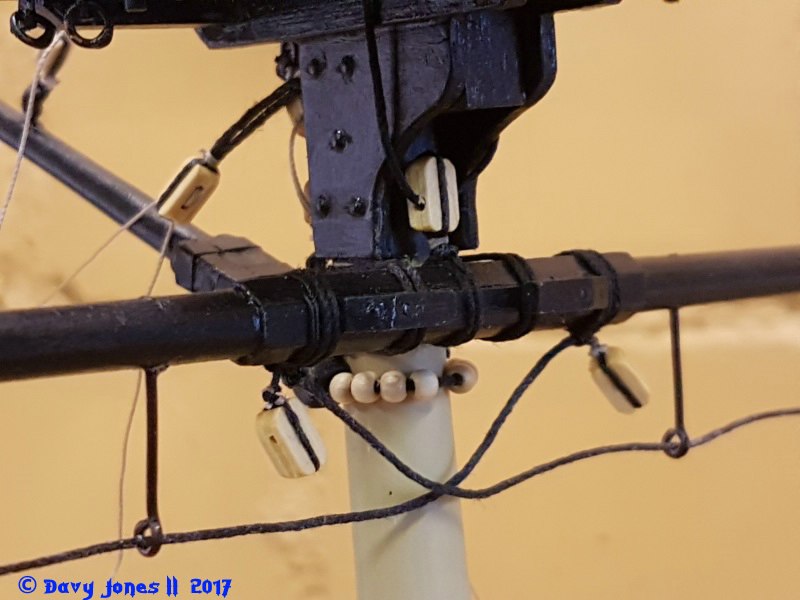

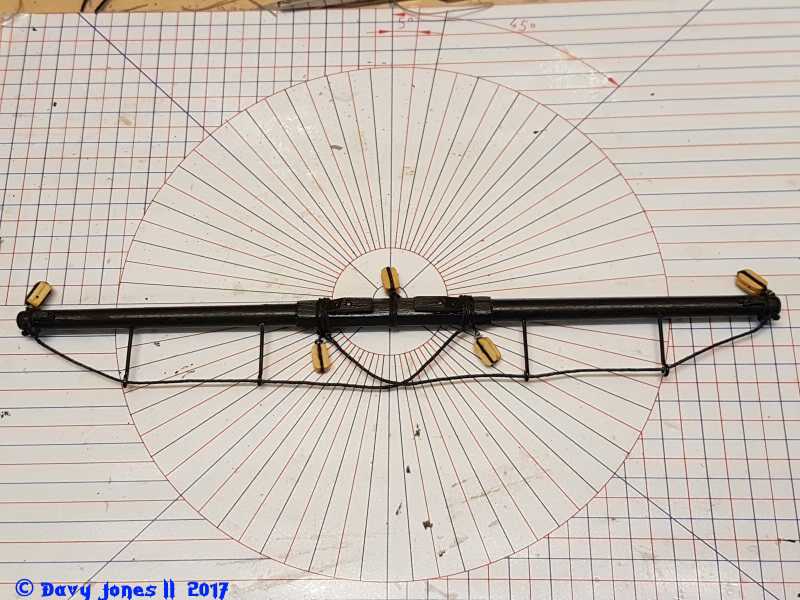

Heute habe ich fast den ganzen Tag an der Rah rum gefriemelt, aber seht selbst.



Die Pferde benehmen sich eher wie störrische Maulesel, die unter Kontrolle zu bringen geht nur mit verdünntem Holzleim.

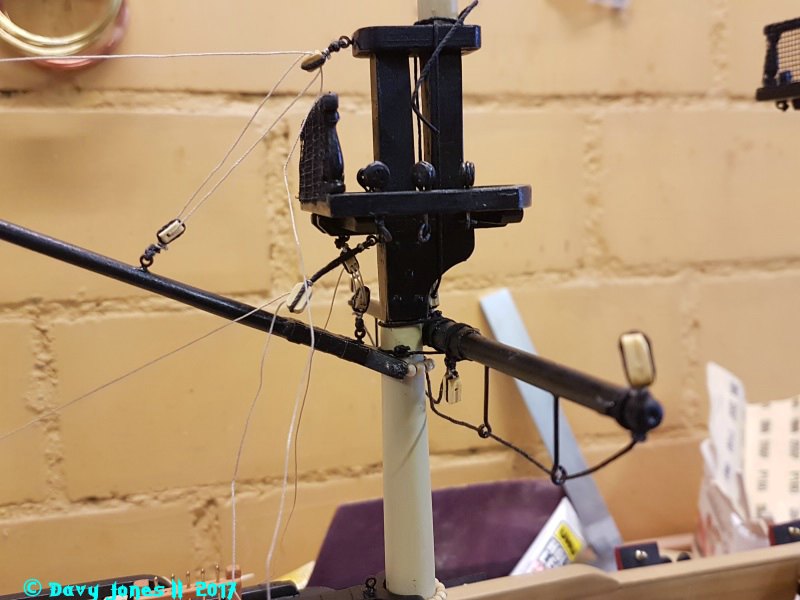

Die Montage am Mast ist auch ein Kapitel für sich, die nächsten Unterrahen werde ich mit Messingstiften an den Masten befestigen, bevor ich mit Takelgarn hantiere.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

  • Nachricht senden

359

Donnerstag, 21. September 2017, 17:07

Hallo Sergio,

das mit dem "Spielzeug" war keineswegs abwertend
gemeint, ganz im Gegenteil. Ich finde den Gedanken
überaus reizvoll ein solches Schiff öfter mal in den
"Händen" zu halten, statt wie die üblichen Schiffe im
Regal anzuschauen. Aber um es in Händen zu halten
muss es auch entsprechend "hart im nehmen" sein.

Dass Du den ganzen Tag an der Rah verbracht hast liegt
halt auch daran, dass Du überaus akurat arbeitest.

Sieht wirklich Klasse aus. Ich gehe davon aus, dass Du
keine Segel darstellt, zumindest wird das schwierig wenn
die Rah am Mast ist.

Weiter so :ok: :ok: :ok:
der Franz :abhau:


im Bau: Nao Victoria 1:50

Davy Jones II

  • »Davy Jones II« ist der Autor dieses Themas

Beiträge: 2 477

Realname: Sergio

Wohnort: Tegerfelden

  • Nachricht senden

360

Donnerstag, 21. September 2017, 17:34

Hallo Franz :wink:

Ich habe das "Spielzeugschiff" auch nicht als abwertend empfunden, ursprünglich war die Avalon auch dafür gedacht, nur habe ich es übertrieben. Ich denke nicht, dass ich Segel anbringen werde, aber das ist meine Meinung heute :pfeif: , die Takelage soll auch nicht alles berücksichtigen, damit man noch ans Deck kommt.

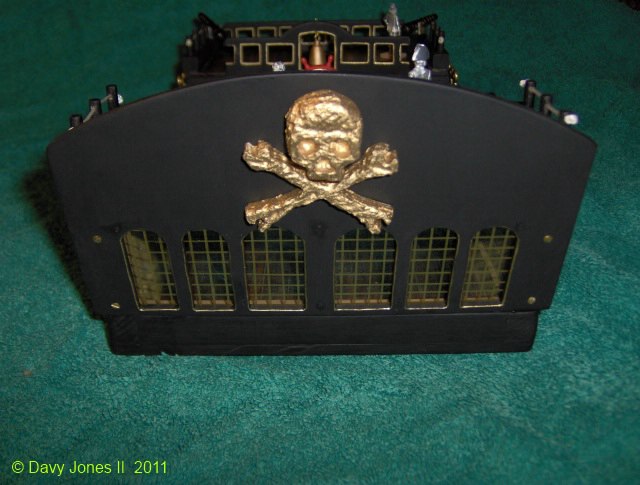

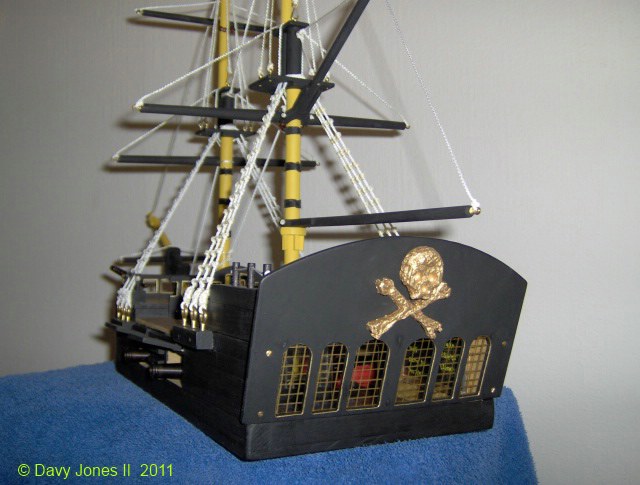

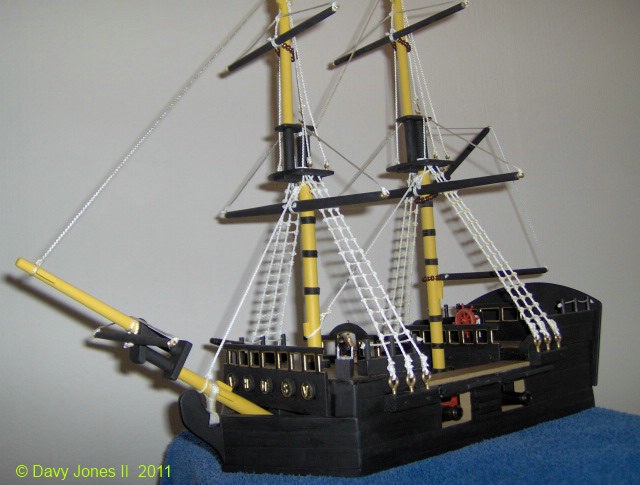

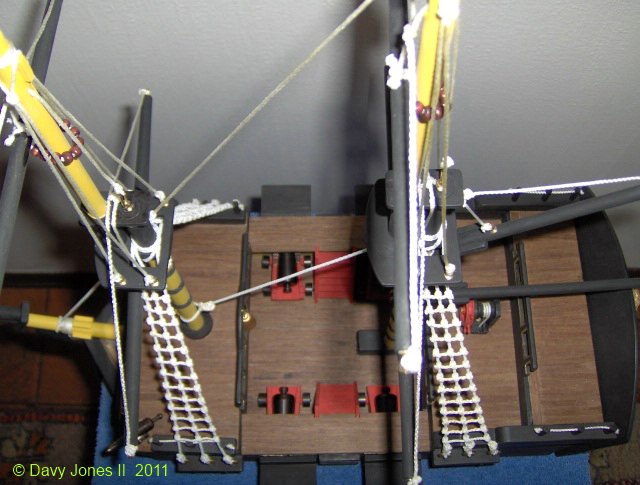

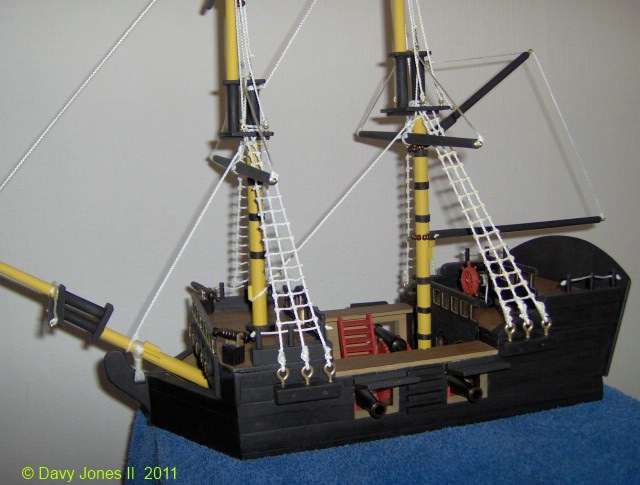

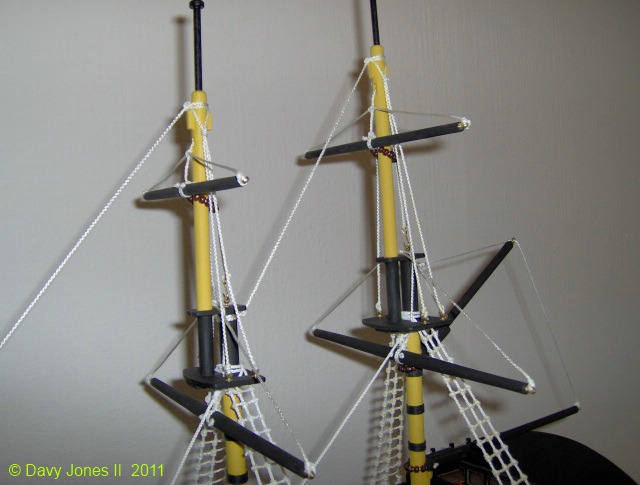

Ich stell mal ein paar Bilder von einem Spielzeugschiff für Kinder ein, die Jolly Roger II wurde von Forumsmitgliedern finanziert, ich durfte sie bauen und erhalten hat sie die Tochter eines Forummitgliedes, leider sind die Fotos futsch. (Photobucket :!! )















Das war ein Expressbau und hat mir viel Spass gemacht.

LG
Sergio
In der Werft : Revenge 1577
Fertig : Avalon

Zur Zeit ist neben Ihnen 1 Benutzer in diesem Thema unterwegs:

1 Besucher

Werbung
