So, habe diesen wunderbaren Bausatz 2 mal bestellt und bin von Johannes Lieferung soweit begeistert. Das erste Modul war schnell zusammengelötet und wartet nun sehnsüchtig auf den Einbau. Leider fehlt mir im Moment die Zeit, aber ich werde auch hier noch weiter berichten. Auf jeden Fall bin ich gespannt, wie es als Lenkradansteuer-Verzögerungsmodul funktionieren wird.

Gruß Jan

Hallo Johannes ,

heute wollte ich mich deinem Modul widmen. Leider hat es nicht hingehauen und ich weiß nicht warum .
Beim Zwischenschalten des Faders lief das Servo einmal bis zum Anschlag, und das war's dann auch. Auf Steuersignale reagiert das Servo leider nicht. Auch das Setzen der Jumper auf Werkseinstellung haben nichts gebracht. Dann habe ich noch ein anderes Servo getestet. Das zuckt nur kurz, reagiert ebenfalls nicht auf Steuerbefehle. Den Schaltplan habe ich nochmal überprüft und kann leider keinen Fehler feststellen. Gern kann ich morgen den Schrumpfschlauch entfernen und Fotos von der Platine machen. Vielleicht ist da ein Denkfehler. Hast du sonst noch eine Idee, woran es liegen könnte?
Das 2. Modul habe ich zum Glück noch nicht aufgebaut.

Viele Grüße
Jan

Hallo Frank,

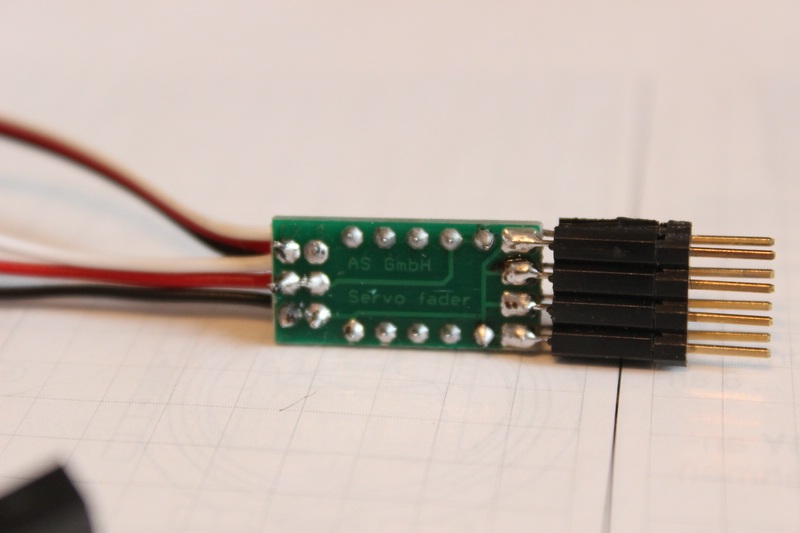

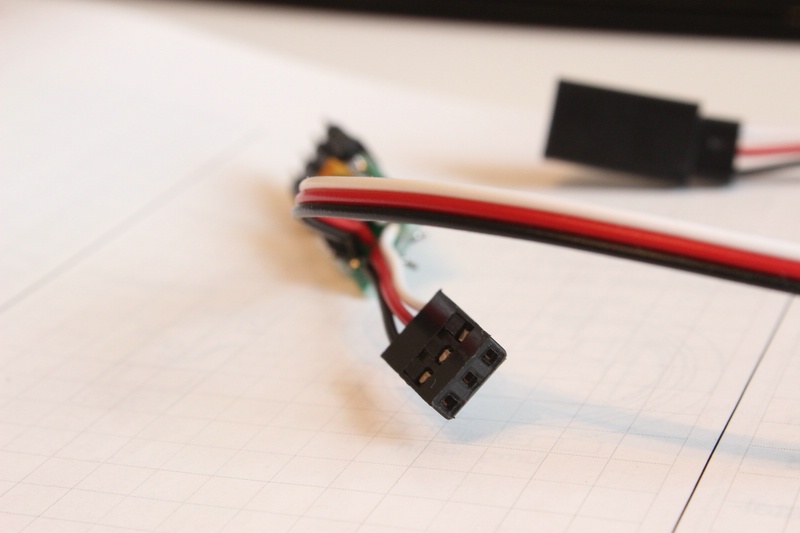

danke für den Tipp, Frank. Ich habe es gerade getestet. Das Servo zuckt gar nicht. Ich habe gestern nochmal nachgeschaut und das Schaltbild mit meinem Werk verglichen und mit dem Multimeter den Stromlauf überprüft. Danach müsste alles richtig sein. Hier mal die Bilder vom Bauteil:



Vielleicht erkennt Johannes meinen Fehler...

Gruß Jan

Hallo Johannes,

ich werde mich in den nächsten Tage mit dem Multimeter hinsetzen und dann berichten.

Gruß Jan

Ich muss hier ein echt großes Lob an Johannes aussprechen. Wer mal wissen möchte, wie guter Service funktioniert, der sollte bei Johannes in die Lehre gehen!!! Ich kann mich echt nicht beklagen.

Ich hatte mit dem Servo Fader meine Probleme gehabt. Dank der guten bebilderten Anleitung und Dokumentation funktionierte im Testbetrieb meine am Fader angeschlossenen Servos nicht. Nachdem ich alles erneut durchgeprüft hatte, blieb mir nichts anderes übrig und habe meine beiden Bausätze zurück zu Johannes geschickt. Auch Johannes hat keinen Fehler gefunden, hat zur Sicherheit aber alle Lötstellen nachgelötet und mir den Fader wieder nach Leipzig inklusive möglichen Telefonsupport zurückgeschickt. Schnell alles an einem Servotester angeschlossen und siehe da, es funktioniert. Also ran ans Boot und Fader und Servo am Empfänger angeschlossen, Sender eingeschaltet und ein Batteriepack angeklemmt. Und dann kam wieder die Ernüchterung - kein Ausschlag des Servos. Hätte ich es vorher nicht gesehen, hätte ich es nicht geglaubt.

Einen Versuch hatte ich aber noch. Es klang für mich zwar ein wenig unlogisch, wollte es aber nicht unversucht lassen. Anstelle des Batteriepacks habe ich meinen Brushless-Controller mit BEC am Empfänger angeschlossen. Was soll ich sagen, ES GEHT!!! Weiß der Geier warum es vorher auf's Verrecken nicht gehen wollte, aber so ein sch..ß, ES GEHT!!!

Und wie das nun aussieht seht ihrHIER sehen.

Nochmals ein großes Lob an Johannes und seinem Servo Fader

Gruß Jan

Zitat von »derJan«

... und ein Batteriepack angeklemmt. Und dann kam wieder die Ernüchterung - kein Ausschlag des Servos. ... Anstelle des Batteriepacks habe ich meinen Brushless-Controller mit BEC am Empfänger angeschlossen. Was soll ich sagen, ES GEHT!!! Weiß der Geier warum es vorher auf's Verrecken nicht gehen wollte, aber so ein sch..ß, ES GEHT!!!

Ich gehe mal davon aus, das Batterie Pack hat mehr als 5,5V? Die Tinys sind für VCC bis 5,5V ausgelegt. So nen BEC macht 5V, damit geht es. Evt. haben die eine Schutzschaltung, um die vor Überspannung zu schützen? Der Servotester wird wohl auch mit 5V arbeiten (7805 o.ä.).

Hallo,
wenn es tatsächlich an zu hoher Spannung liegen sollte, dann könnte man ja immer noch eine Diode einlöten,
die die Spannung etwas verringert. Dann funktioniert es auch bei 6 V. Aber eigentlich kann ich mir das nicht vorstellen.
Bei mir ist oft 6 V im Einsatz, da die maximale Kraft der Servos nötig wird. Aber auch da haben die Servo-Slower bereits funktioniert.
Sollte also tatsächlich die Spannung eine Rolle spielen,dann ist das auch für mich mächtig interessant!

lg
Frank

Hallo Ihr beiden,

richtig verstehen kann ich es nicht, warum es erst nicht ging. Dank des von Johannes zur Verfügung gestellten Servotesters konnte ich den Fader mit dem Servo testen. Stromversorgung erfolgte durch eine Batteriebox. Es hat nun alles funktioniert wie es sollte. Dann habe ich die Batteriebox am Empfänger angeschlossen. Fader und Servo an dem entsprechenden Kanal. Batterien waren die geichen. Der Servo machte entweder nichts oder er fuhr in eine Position und verweilte dort. Auf Steuerbefehle ebenfalls keine Reaktion. Gleiches Phänomen hatte ich mit einem LiFe Empfängerakku. Witzigerweise funktioniert nun alles im Zusammenspiel mit dem Regler mit BEC-Versorgung. Wenn ich das Wochenende Zeit finde, werde ich mal versuchen die Spannungen zu messen. Leider ist das Töchterchen krank und raubt uns neben den nötigen Schlaf auch jede Menge Zeit und Nerven...

Gruß und gute N8
Jan

Hallo allerseits,
ich habe mich wegen diesem Thread im Forum angemeldet und auch gleich eine Frage.
Ich bin auf der Suche nach einem Modul welches 2x2 Verzögerungen bietet. Situation ist folgende;
Es gibt einen Empfängerausgang an dem 2Servos betrieben werden sollen. Grundsätzlich sollen die beiden das gleiche machen nur zeitverzögert und nacheinander.
Also: servo a soll binnen ~2 sekunden in seine Endposition fahren, servo b soll ~ 2sek. später auch langsam (in ~2sek) in seine Endposition fahren.
Ist sowas mit dem beschriebenen Modul, oder kleinen Abänderungen möglich?

Mfg
Sven

Hallo Leute,

als alternative Lösung zum Verzögern schaut mal auf eurer Fernbedienung.
Meine Graupner MX20 bietet mir bei fast allen Funktionen eine Verzögerung auf 9,9 Sekunden an.
Spart viel Bauteile und Arbeit, zudem ist es jederzeit veränderbar.

Gruß Mausibaer

Hallo Johannes, bei der Suche nach einem Servoverzögerer für ein Einziehfahrwerk bin ich auf deinen Beitrag gestoßen. Das ist sehr gut beschrieben. Ich möchte den Nachbauen, und dazu benötige ich auch das Programm bzw. der Programmcode. Kannst Du den mir zur Verfügung stellen?
Gruß Walter

Hallo Johannes,
ich bin neu hier im Forum und interessiere mich für den allgemeinen Modellbau.
Bei der Durchsicht des Forums bin ich auf deinen Servo Fader gestoßen. Das wäre genau das Richtige für die Landeklappen meiner Beaver.

Ich wäre sehr an dem Bausatz interessiert und wollte dir dazu eine PN schreiben, leider ist dein Postfach voll. Wenn du diesen Beitrag liest, könntest du dich dann bitte evtl. mit deiner email Adresse bei mir melden. Wär echt suoper.

Viele Dank und viele Grüße
Walter
