Durch Interpolation ( ) und Vergleich mit der Victory bin ich auf folgende Grundmaße und der überaus anspruchsvollen Grundform gestoßen.



Wie erstelle ich hierfür eine Ziehklinge?

Auch die Püttingeisen sind 1:1 von der Leopard übernommen.. Für mich scheint die Anzahl der Eisen ein bisschen hoch zu sein..

Hallo alle

Ich tendiere auch zu einer vereinfachten Form. Eher zwei nebeneinander liegende Rundungen, welche durch einen Spalt getrennt sind. Skizze folgt die Tage.

Dann werd ich mich mal nach einer Ziehklinge umsehen.

Hallo Pellew! Freut mich, dass du dich als Mitleser outest. Warum nicht schon früher?
Den Witz mit der Schwanklasse musst du mir nochmal erklären


Ich denke, gerade dieses Projekt, welches total gegen die Regularien des historischen Modellbaus geht, dürfte für Einsteiger und Anfänger besonders hilfreich sein.
Zumal ja auch ich ein totaler Neuling bin und alle historischen Genauigkeiten erlernen und viele handwerkliche Tipps erfragen muss. Von den Profis wie z.B. HMS, William und Oliver wird sehr viel Wissenswertes beigesteuert. Und dem Umstand geschuldet, dass meine englische Kriegs-Intervention eigentlich ein schwedisches Handelsschiff ist, bringt viele Probleme, welche aber doch immer gemeistert werden können Hilfreich für mich und für viele andere.
Ich bin immernoch zuversichtlich dass wir auch trotz des falschen Rumpfes ein englisches 50-Kanonen Schiff zaubern können.


Es ist ein Lehrprojekt, welches durch die Untetstützung der Kollegen hier eine Anleitung für andere sein soll, mit allen Tipps und Tricks, sowie mit eindeutigen Punkten, was man lieber nicht machen sollte.


Noch einen schönen Abend,
Euer Vasco

Hallo Alle!



@ William: Vielen Dank für deinen Vorschlag! Sieht auf jeden Fall einfacher aus.. Vermutlich wird die Leiste aber wohl noch simpler gestaltet werden. Ich wird mir erstmal so ne Ziehklinge zulegen und ein bisschen probieren. Mal sehen, was so klappt.

@hans halle: Freut mich sehr, dass auch du ein stiller Mitleser in diesem Baubericht bist! Aber du darfst dich auch gerne aktiv hier mit beteiligen!

@ Sweaty: Da hast du wohl Recht! Probieren, bis es mir gefällt. Und dann gibt's vorab noch eine Vorstellung hier im Forum

@ HMS: Stimmt, ein Modell konnte ich deinerseits noch nicht erblicken Jedoch bin ich sehr erstaunt über dein Wissen!
Mein Plan wäre, dass ich mich beim Verlauf der untersten Zierleiste an ganz was anderes halte. Und wie der Zufall es will, wird sich dies mit deinem Rat, dass sie die Stückpforten bei der Kuhl minimal berührt, decken.
Mein Ziel ist es, angenehm für das Auge, dass die gelben Streifen später gleich dick sind. Und da es bei dem unteren gelben Streifen genau 4 Plankenbreiten sind, würde ich die auch im oberen Bereich genau so übernehmen. Und siehe da, die Stückpforten der Kuhl werden minimal tangiert.
Die obere der beiden durchgehenden Leisten soll dann wirklich durchgehen? Also auf gleicher Höhe wie die Kuhl? Oder soll diese in die Reling übergehen?

Einen wunderschönen Donnerstag Vormittag allen miteinander!

Es gibt neues von der Werft!

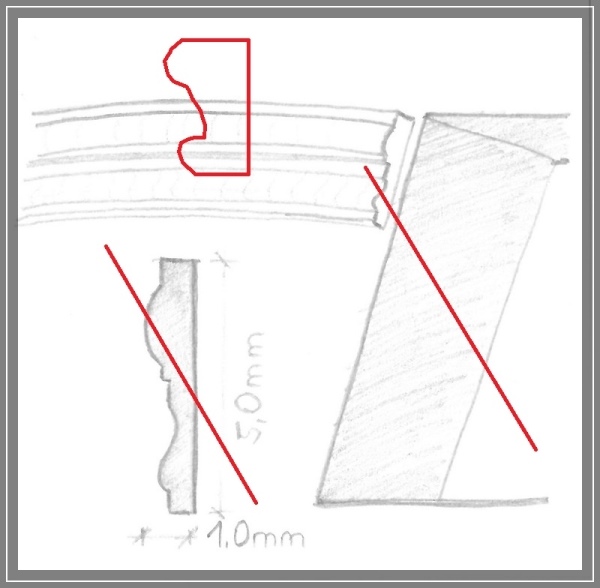

Zu allererst gibt es einen neuen Plan, sowie eine neue Profilzeichnung, welche die Form und den Verlauf der Zierleisten darstellen sollen. Anmerkung: Die Roten Linien habe ich nun auf die tatsächliche Breite der Leisten (5mm) angepasst. Sieht gleich viel wuchtiger aus.. Die Zierleistenform welche auf dem Foto zu sehen ist, wäre nun eine angedacht Form. Ob ich es schlussendlich auch so hinbringe ist fraglich.
Die Unterste Zierleiste durchkreuzt im Kuhlbereich minimal die Stückpforten. Die obere Zierleiste läuft mit dem Verlauf der ersten Planke ab Oberkante Kuhl. Auch die oberste Zierleiste im Bereich des Achterdecks wurde angehoben und soll später evtl in einem Schnörkel enden. Die beiden durchgehenden Zierleisten haben aber als Abstand lediglich eine, maximal 2 Plankenbreiten. Dies gilt es am echten Modell nochmal nachzustellen. Wirkt in Echt bestimmt anders als auf der Zeichnung..

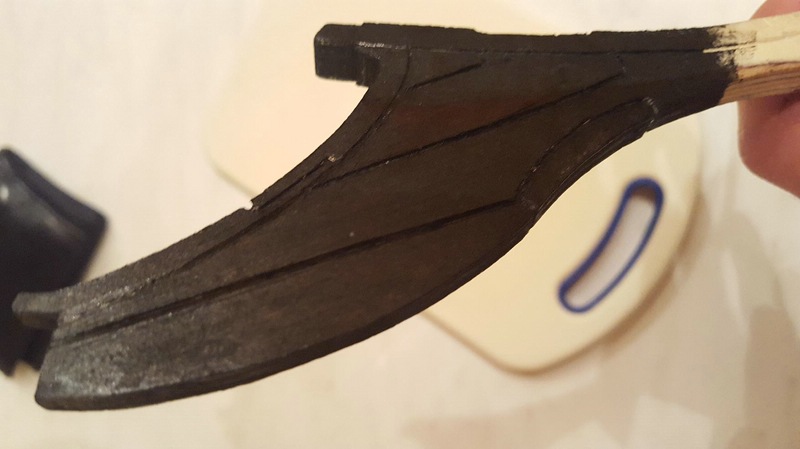

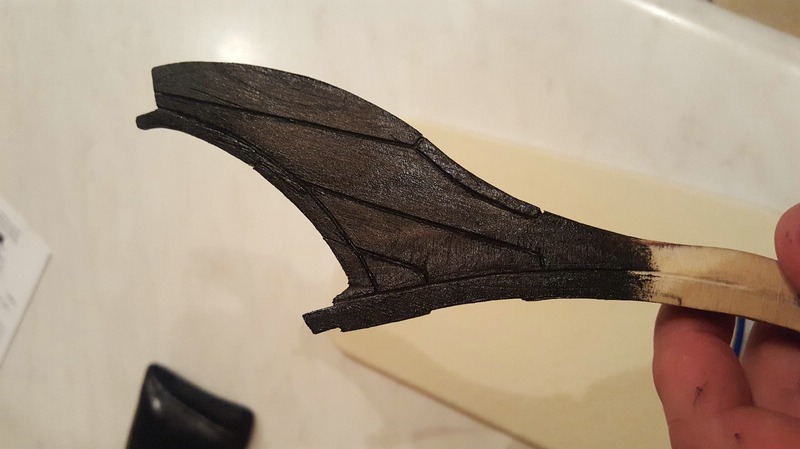

Des Weiteren konnte ich gestern endlich meinen Bug fertigstellen! Fertig geschliffen, konisch verjüngt, eingeritzt und sogar (ich konnte es einfach nicht abwarten ) schwarz (SM 302) gestrichen. Also ich persönlich bin mit dem Ergebnis super zufrieden, zumal es nach der Bemalung auch irgendwie einen Used-Look aufweist. Auch das Einritzen ging eigentlich sehr locker von der Hand. Nachdem alles angezeichnet wurde, braucht man lediglich mit der schmalen, scharfen Kante einer Feile die Linien nachritzen. Geht sehr einfach und auch ziemlich genau, wenn man hierbei ein Lineal als Führungsschiene beilegt.

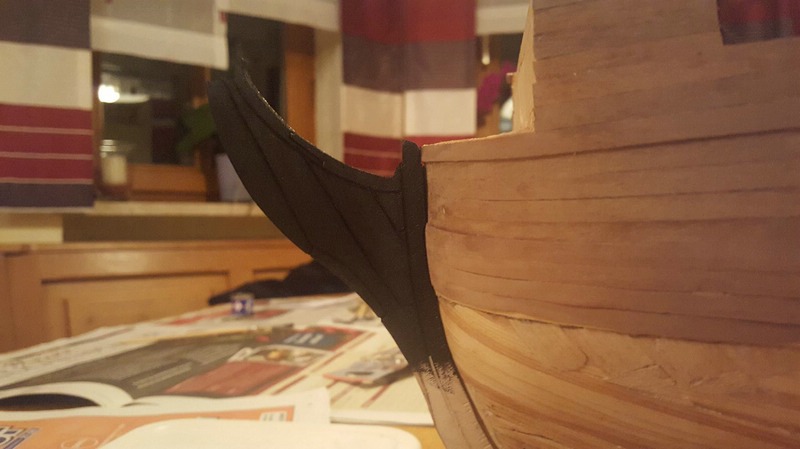

Ich denke, ich werde das Teil so bald wie möglich montieren. Oder spricht etwas dagegen?

Da bin ich nun ja heilfroh, dass das Thema Zierleisten nun im planerischen Sinne erst einmal abgehakt ist.

Jedoch stehe ich vor meinem nächsten Problem.
Ich möchte Leisten bestellen.
Da hierbei die Lieferkosten meist die eigentlichen Materialkosten übersteigen, würde ich gerne alle in näherer Zukunft benötigten Leisten auf einmal bestellen...

Es wurde mir ja angeraten, Buchsbaum für die Zierleisten zu verwenden. Da dieser bei meinem Händler des Vertrauens nicht im Sortiment geführt wird, bitte ich euch, Linde als Werkstoff einmal zu bewerten.
Dieser sollte sich, wenn man Wikipedia glauben schenken darf, annähernd gut für Schnitzarbeiten eignen und wäre als Material erhältlich.

https://de.wikipedia.org/wiki/Liste_der_Holzarten

Da laut HMS die oberen Leisten zierlicher gestaltet werden sollen, stehen folgende Holzteile auf meiner Bestellliste:

5x Linde - Vierkantleiste - 3x5x1000mm
5x Linde - Vierkantleiste - 3x3x1000mm


Welche Teile werde ich noch brauchen?
Bestanden die Stückpfortendeckel aus einer Platte oder aus den einzelnen Planken? Und welche Stärke wäre hierfür geeignet? Ich denke hierbei an eine Vierkantleiste 2x15x1000mm, bei der ich später die Deckel heraustrenne. Somit haben Sie schon mal die gleichen Höhen.

Welche Teile folgen in nächster Zeit noch?

Evtl. habt ihr noch einen Rat.

Guten Abend werte Kollegen!

Lange nichts mehr von mir hören lassen, ich weiß
Die Ausbildung zum Atemschutzgeräteträger der Feuerwehr beanspruchte die letzten Wochen viel Zeit. Mit Erfolg bestanden, widme ich mich jetzt wieder meiner kleinen HMS

Lindenleiste 3 x 3 mm 6x
Länge 100 cm


Lindenleiste 3 x 5 mm 6x
Länge 100 cm


Lindenleiste 2 x 20 mm 2x
Länge 100 cm


Lindenleiste 1 x 6 mm 4x
Länge 100 cm


Linde Bohlenabschnitt 1x
54 x 100 x 200 mm


Nussbaumleiste 3 x 5 mm 1x
Länge 100 cm


Nussbaumleiste 1 x 7 mm 2x
Länge 100 cm


Nussbaumleiste 1 x 1 mm 1x
Länge 100 cm


Nussbaumleiste 1 x 2 mm 1x
Länge 100 cm


Eichenholzleiste 2 x 7mm 3x
Länge 100 cm


Nussbaumleiste 0,5 x 5 mm 17x
Länge 100 cm


Kiefernleiste 4 x 15 mm 2x
Länge 100 cm


Kiefernleiste 3 x 3 mm 2x
Länge 100 cm



Das ist meine aktuelle Bestellliste, welche bereits auf dem Weg zu mir ist

Das Material dürfte mich für einige Zeit wieder beschäftigen.

Ich habe für die Zierleisten trotzdem mal Linde bestellt, die ich diese Holzart einfach mal ausprobieren mag!
Sollte Sie wirklich nichts taugen, muss man einfach nochmal schauen..


Außerdem habe ich Cuttermesser-Klingen als Grundmaterial für meine Ziehklingen besorgt. Bin gespannt, wie die Erstellung der Formen klappt..

Wenn's was neues gibt, melde ich mich wieder!

Euer Vasco

Guten Morgen werte Kollegen,

erstmal freue ich mich sehr, dass es hier weitere „stille“ Mitleser gibt, die sich langsam outen!

Die Lieferung ist gestern bereits angekommen. Und ich habe mich gleich mal ans Werk gemacht.
Puhh, leider ist das Erstellen der Ziehklingen um einiges schwieriger, als gedacht. Vermutlich fehlt mir hierbei das richtige Werkzeug. Ausgestattet mit meinem Dremel und einer Rundscheibe machte ich in meiner Werkstatt die ersten Versuche. Das Bild zeigt hierbei das Endresultat.
Für mich leider nicht ganz zufriedenstellend aber gut genug, um erste Erfahrungen mit der Ziehklinge zu machen.

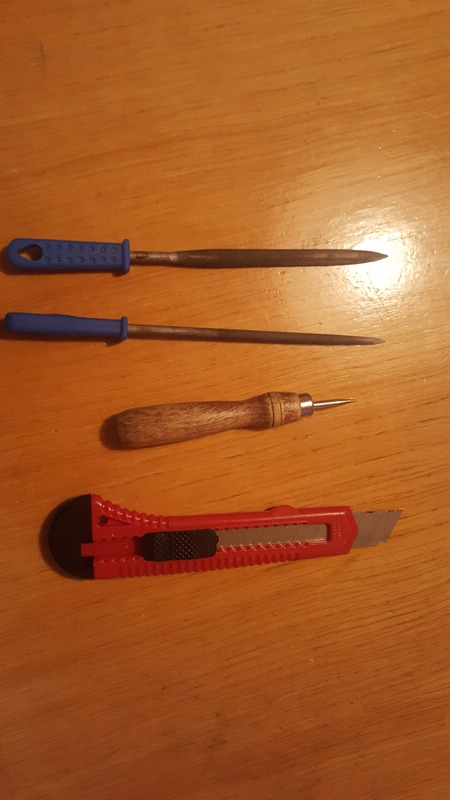

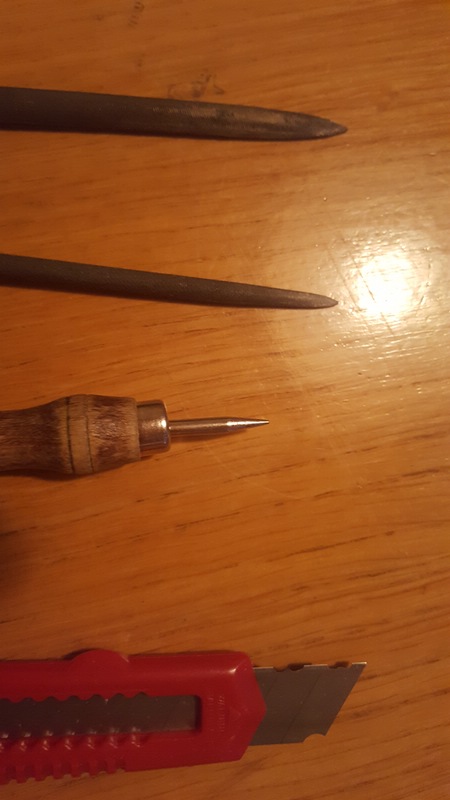

Jedoch stellte sich gleich nach wenigen Zügen über meine Lindenleiste heraus, dass das nicht so funktioniert, wie ich mir das vorgestellt habe. Die Form überträgt sich nur sehr schwerfällig auf das Holz. Ich schwenkte deshalb um. Ausgerüstet mit neuem Werkzeug (Feilen, einem Stanzer für Gürtellöcher sowie einem Lineal)
trat ich nochmal an mein Vorgehen heran. Zu allererst wurde mit dem Lineal und der Spitze des Stanzers eine Linie entlang der Leiste gezogen. Bei der 3mm breiten Leiste genau mittig und bei der 5mm Leiste ein wenig versetzt.
Nun wurde mit viel Fingerspitzengefühl diese Rinne durch Entlangziehen und Entlangschieben der oben aufgeführten Geräte immer weiter vertieft und verbreitert, sodass ich schlussendlich das Grundprofil für meine Leisten (Post Nr. 675) erhielt. Mit ein – zwei Feilenzügen an den Außenkanten der Leisten schuf ich noch kleine Rundungen, um das Gesamtpaket zu vollenenden.

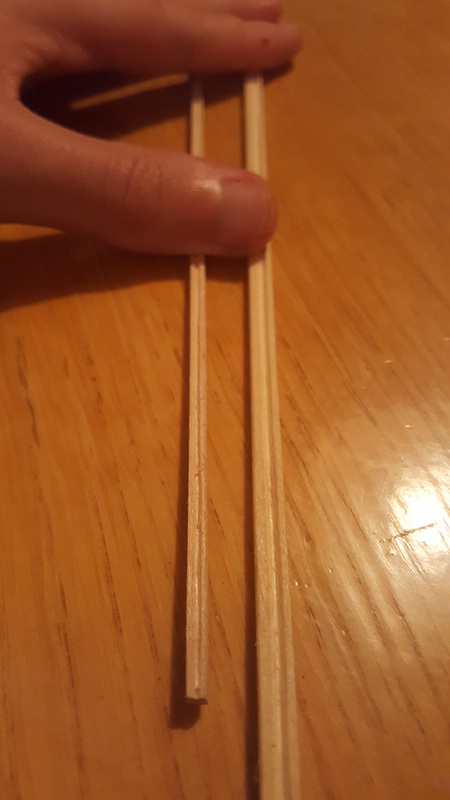

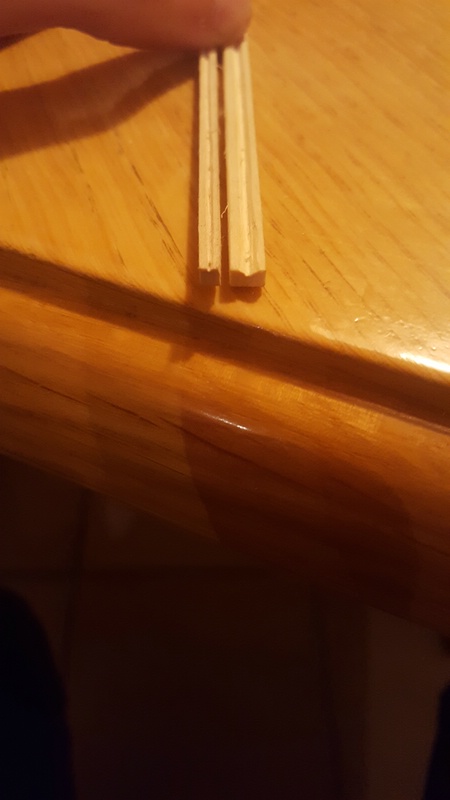

Hier mein Ergebnis:



Ich persönlich bin mit dieser Technik und dem Endergebnis eigentlich mehr als zufrieden. Nun stellt sich mir nur die Frage, wie es euch gefällt. Was muss anders werden?

Außerdem habe ich beide Leisten mal am Rumpf provisorisch angebracht. (Breiter dürften Sie nicht mehr sein )

Ich tendiere zu dieser Anordnung, bei welcher die dickere Zierleiste durch die Stückpforten verläuft. Was meint ihr?

Und baut die Leiste zu viel auf? Sind immerhin 3mm..
Viele Grüße
Vasco da Bama
