Fertig: MZ RT 125/2 Ausführung mit Vollnabenbremsen

Realname: Johann

Wohnort: Münchsmünster

Dienstag, 17. Dezember 2013, 23:29

Hallo Peter,

wie angekündigt, habe ich mich gleich mal hier in diesem Baubericht umgesehen.
Erstaunlich was Du da alles aus Metall herstellst.
Gefällt mir außerordentlich gut. Einfach klasse!

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

62

Mittwoch, 18. Dezember 2013, 20:16

Hallo Johann,
ein Lob von dir ist mir viel wert. Danke dafür. An deine Qualität komme ich zwar noch nicht ran gebe mir aber Mühe.
Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

63

Freitag, 27. Dezember 2013, 19:22

Hallo,
es ist wieder mal was geworden.
Hier zu erst das Original:

und so siehts am Modell aus:

natürlich noch nicht ganz fertig!
Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

T3fan

Beiträge: 225

Realname: Jonas

Wohnort: Ramsen

64

Sonntag, 29. Dezember 2013, 18:18

Genial!

Also da kann i´ch nur staunen, bei der Metallbauerischen Leistung die du hier ablieferdt! :hand:

Gruß Jonas

Zum Seitenanfang

Plastinator

Beiträge: 1 907

Realname: Peter

Wohnort: Niederrhein

65

Sonntag, 29. Dezember 2013, 18:24

Einfach super, Peter!
(der von Dir gebaute sieht besser aus als das Original...

)

Beste Grüße vom Plastinator

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

66

Sonntag, 5. Januar 2014, 16:12

Hallo,

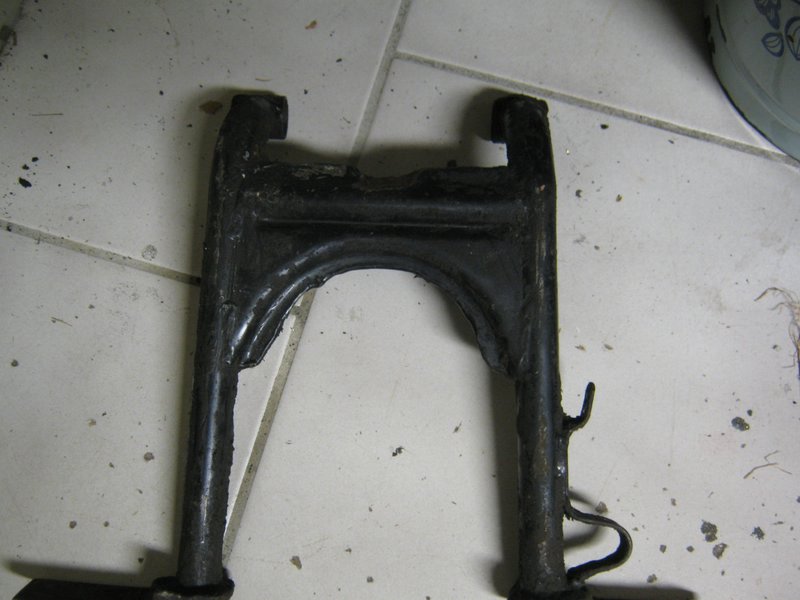

der originale Ständer ist stark verkeimt und auch sonst in einem schlechten Zustand. Er eignet sich allerdings besser zum nachbauen als der an der Maschine befindliche saubere.
Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

67

Montag, 6. Januar 2014, 15:02

Hallo,

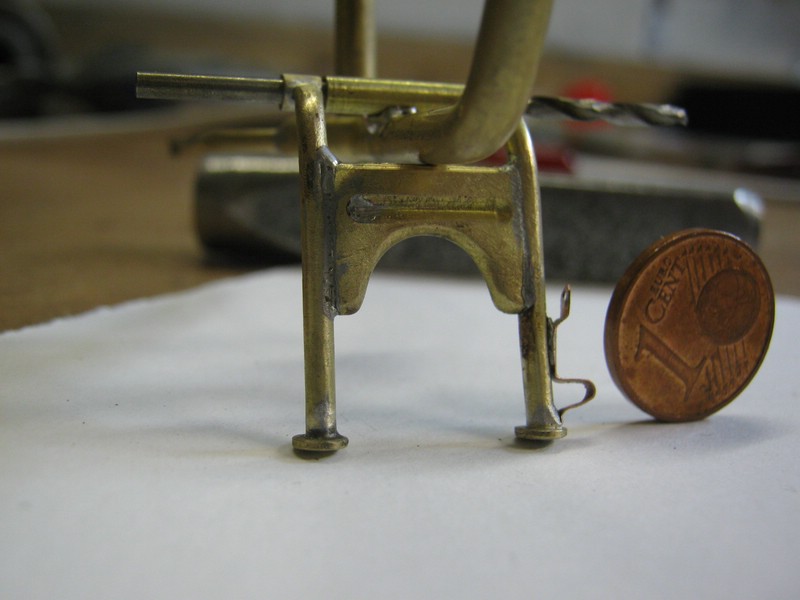

am Ständer angebracht sind nun auch die letzten Teile, der Bedienhebel und die Füßchen, damit ist er soweit lackierfertig.

Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

T3fan

Beiträge: 225

Realname: Jonas

Wohnort: Ramsen

68

Montag, 6. Januar 2014, 17:56

Eigentlich schade, dass er lackiert wird

Tolle Arbeit!

Gruß Jonas

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

69

Donnerstag, 23. Januar 2014, 16:42

Hallo,

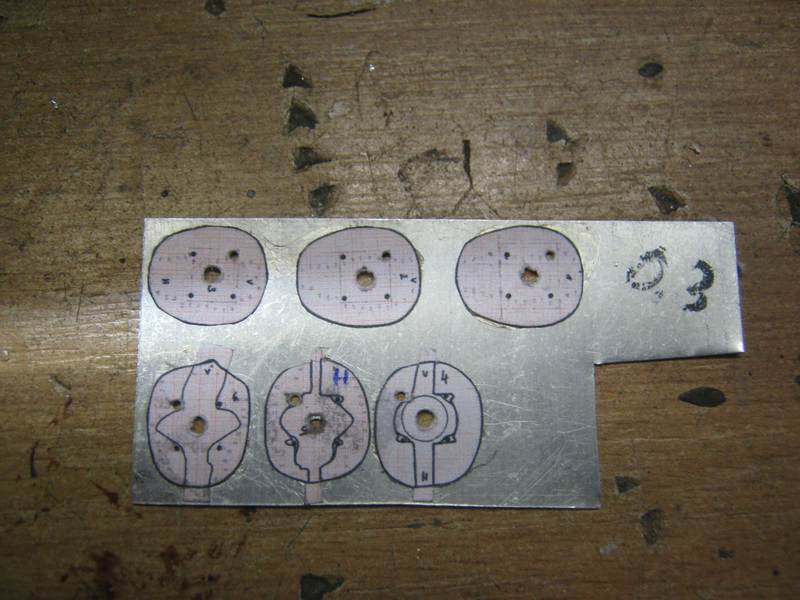

nicht das ihr denkt ich bin eingeschlafen. In letzter Zeit habe ich mit der äußerst aufwendigen Zylinderherstellung aus Scheiben beschäftigt. Hier ein kleiner Zwischenbericht.
Zuerst wurden die einzelnen Zwischenräume mit der Karosserielehre abgenommen. Diese auf Papier übertragen, ausgeschnitten und das Papier in den Zwischenraum gelegt. Jetzt konnte ich die Rippenkontur abnehmen. Dieses von beiden Seiten und von vorn, da die Lehre nicht lang genug war. Aus diesen 3 Schablonen wurde die Außenkontur und die Kontur des eigentlichen Zylinders erstellt. Das ganze wurde skaliert auf 1:10, ausgedruckt und auf die jeweiligen Bleche aufgegklebt 0,3 für die Rippen und 0,5 für die Zwischenräume.

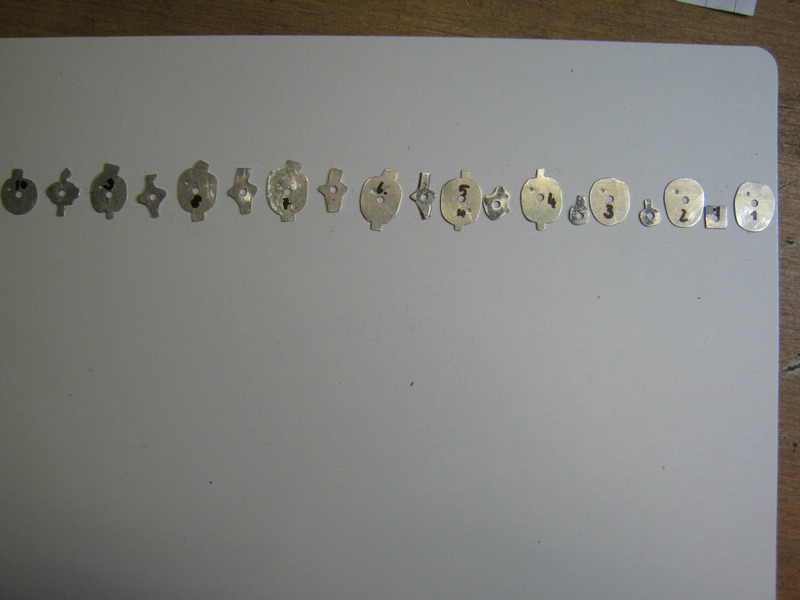

So sieht das dann aus:

Danach ausschneiden und befeilen.

Die Zwischräume habe ich mit Blechen der Rippenstärke als Zwischenraum versehen und danach befeilt um die Außenkontur zu erstellen.

Nach dem verputzen der erste Zusammenbau.

Wie ihr seht, ein immenser Aufwand, dafür kann man dann im fertigen Zustand selbst die außenliegende Stehbolzen sehen.
Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

T3fan

Beiträge: 225

Realname: Jonas

Wohnort: Ramsen

70

Donnerstag, 23. Januar 2014, 20:26

Du bist verrückt!

Gruß Jonas

Zum Seitenanfang

bbsbase

Beiträge: 448

Realname: Ulrich

Wohnort: Bremen

71

Donnerstag, 23. Januar 2014, 22:42

Hallo Peter,
"einfach" geniales Handwerk, was Du uns hier präsentierst. Das nenne ich richtigen Modellbau und es ist jedesmal wieder schön und interessant, Dir zusehen zu können. Da mir leider Deine handwerklichen Fähigkeiten fehlen muss ich weiter auf teures Plastik zurück greifen.

Grüße
Uli

Chrome won´t bring you home

Aktuell: Harley Davidson Fat Boy Lo Baubericht / Galerie

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

72

Freitag, 24. Januar 2014, 14:18

Hallo,
Danke für die Blumen. Ist gar nicht sooo schwierig. Am schwierigste ist immer wieder das abnehmen der Maße. Das bereitet mir auch noch Sorgen beim Motorengehäuse. Mir fällt einfach nichts gescheites dazu ein.
Weil wir gerade bei Plastik sind

Zitat von »bbsbase«

Da mir leider Deine handwerklichen Fähigkeiten fehlen muss ich weiter auf teures Plastik zurück greifen.

Was gibt es da an Rohmaterial zu kaufen? Für den Tank und Seitendeckel suche ich noch ein Material was es in Streifen gibt und sich sicher und fest verkleben, gut bearbeiten und lackieren läßt. Holz hat viele Vorteile aber muß langwierig gefüllert werden, damit man die Strucktur nach dem Guss nicht mehr sieht.

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

BorstenTorsten

Beiträge: 66

Realname: Ralph

Wohnort: München

73

Freitag, 24. Januar 2014, 15:34

Hallo Peter,

der echte Wahnsinn was du hier zeigst.
Mir steht der Mund offen und es entweicht ein leises Boooooooh.
Nur schade das es bei der Detailfülle nicht jeden Tag einen neuer Beitrag zum lesen gibt. :respekt:

Zum Seitenanfang

Olit

Beiträge: 271

Wohnort: Markkleeberg/Leipzig

74

Freitag, 24. Januar 2014, 19:24

Auch vom Röhrenfahrer-Fan ein großes

:respekt:

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

75

Montag, 27. Januar 2014, 00:23

Hallo,
das viele Lob hat mich zu Höchstleistung angespornt. Die Bilder möchte ich euch nicht vorenthalten.

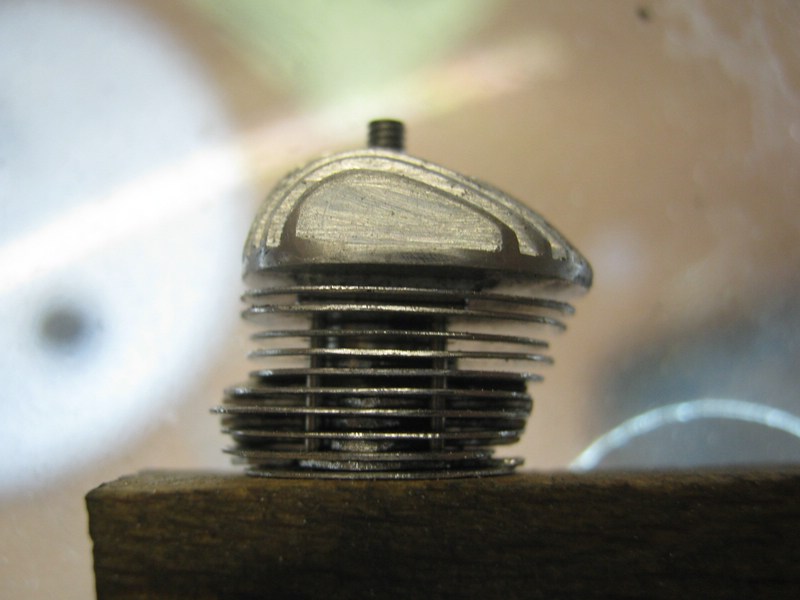

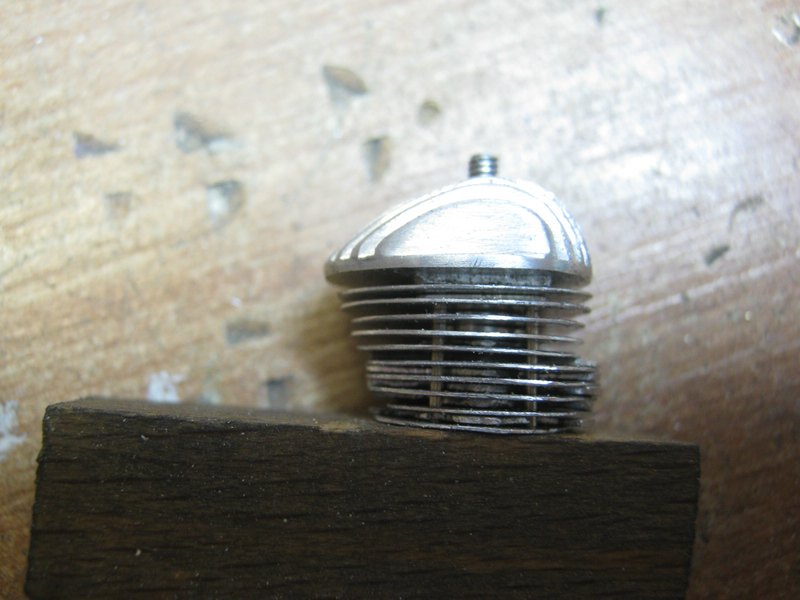

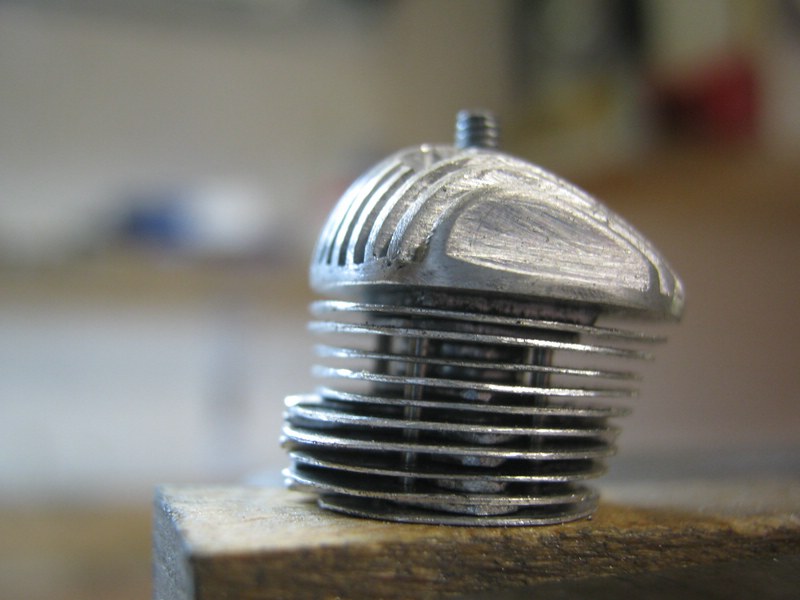

Der "fast" fertige Zylinder an dem ich seit dem letzten Mal noch etwas herumgefeilt habe.

Damit bin ich schon recht zufrieden. Noch einige Stege und etwas Farbe und der Zylinder ist einbaufertig. Vielleicht lasse ich di e Stehbolzen silbern damit man sie besser sieht. Ist zwar nicht orchinal :du:

aber da hätte sich der Aufwand wenigstens gelohnt. :pfeif:

Gruß Oldisegler

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

T3fan

Beiträge: 225

Realname: Jonas

Wohnort: Ramsen

76

Dienstag, 28. Januar 2014, 18:42

Also Peder......
Der is genial! Sei froh, dass du keinen 2Zylinder baust

Gruß Jonas

Zum Seitenanfang

RODMAN

Beiträge: 2 148

Realname: Andreas

Wohnort: Am Fuß der Eifel

77

Dienstag, 28. Januar 2014, 20:19

Donnerwetter, Peter,

sehr geil der Eintopf den Du uns hier auf den Tisch bringst. :thumbsup:

Bin (mal wieder) platt wie Flunder und sprachlos am Staunen.

Weiterweiterweiter....

RippenGruß,

A.

Immer mit der Ruhe. Das Gras wächst nicht schneller wenn man dran zieht!

In der Mache: MAN F 2000 V10 (Langzeit- )Projekt und meine,

, "Affäre"

Manches noch auf Eis .... :rrr:

....aber langsam wird´s wärmer

Zum Seitenanfang

modellerone

Inaktiver User

Beiträge: 1 415

78

Mittwoch, 29. Januar 2014, 13:07

Hallo,
einfach nur "Hervorragend" :respekt:

Zum Seitenanfang

Comic-Club

Beiträge: 437

Realname: Heng

Wohnort: Zentrum Europas LUXEMBURG

79

Mittwoch, 29. Januar 2014, 13:57

Ich verfolge das Ganze ja fast schweigend und bewundernd, hab nur mal einmal eine Frage gestellt, und hab da einen Rüffel bekommen,
Es ging um den Tank
Frage

Zitat

Hallo, wieso Abguß. Machst du danach eine Mini Serie von dem Modell, oder wieso gebrauchst du das erstellte Teil nicht ?

Antwort :

Zitat

Peter baut ein Metall- und kein Holzmodell. Den Gießkern hat er aus Holz und Messing gefertigt. Dieser
dient zur Herstelung der Form, in die dann wioederum Metall gegossen wird.

Extra Unterstrichen...
und Nun:

Zitat

Was gibt es da an Rohmaterial zu kaufen? Für den Tank und Seitendeckel suche ich noch ein Material was es in Streifen gibt und sich sicher und fest verkleben, gut bearbeiten und lackieren läßt.

Gibt es die Scheiben/Streifen denn nicht in passender Folie aus Metall ? Oder wirds jetzt ein Plastikmodell ?
Oder werden die Plastikscheiben danach abgeformt und gegossen ?
Habe Plastik Sheets in versch Dicken.
Günstig auch im Set auf ebay zu erhalten, auch Mini Profile von Evergreen zb.

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

80

Mittwoch, 29. Januar 2014, 14:59

Hallo,
nochmals allen vielen Dank für die Blumen.
@ Comic -Club, dein erstaunen über den Abguss galt dem Seitendeckel und nicht dem Tank! Aber es wird um ganz genau zu sein ein Modell aus verschiedenen Materialien. Je nach dem was sich am besten eignet. Wobei ich Metall den Vorzug gebe. Tank und Seitenkasten mache ich aus leichten Material, sie würden aus Metallguss ganz schön schwer, es wäre aber möglich. Wie ich schon mal schrieb verwende ich möglichst Material was ich nachher nicht lackieren brauche, bei Tank und Seitendeckel muß ohnehin lackiert werden also kann ich leichtes Material nehmen. Beim Rahmen muß zwar auch lackiert werden hier ist aber Metall stabiler. Am Ende sind eigentlich nur der Tank und Seitedeckel sowie alle Gummiteile nicht aus Metall, so das man meiner Ansicht nach, schon von einem Metallmodell reden kann. ......Achtung! Der Seitendeckel wird aus Metall gegossen!!!!!

Gruß Oldisegler

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

81

Dienstag, 4. Februar 2014, 00:01

Hallo,

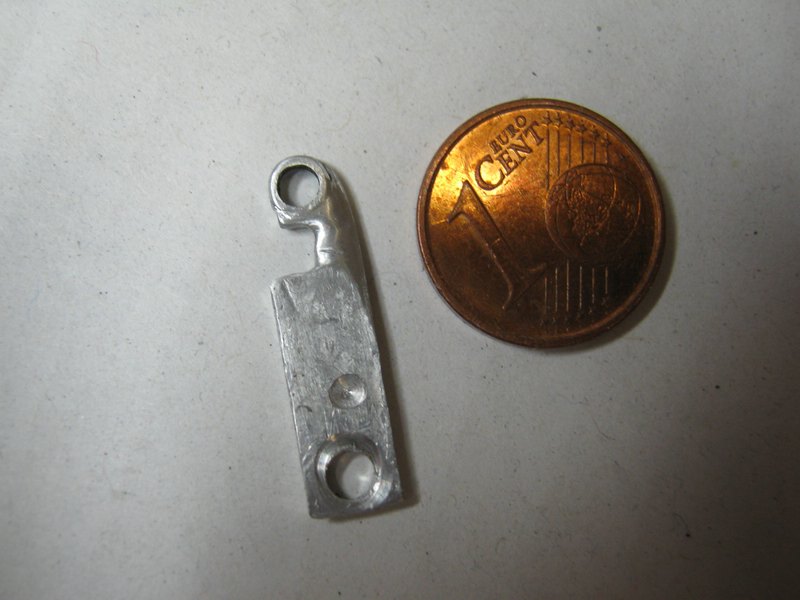

als nächstes habe ich die Lenkerhalter gefertigt welche im Original so

aussehen.

Hier die Herstellung:
2 Blechstreifen

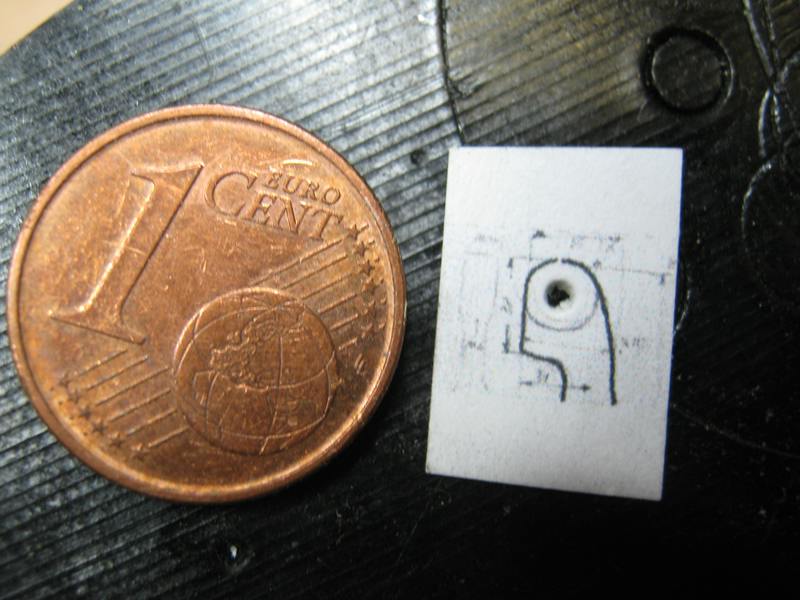

die verkleinerte Kopie aufkleben

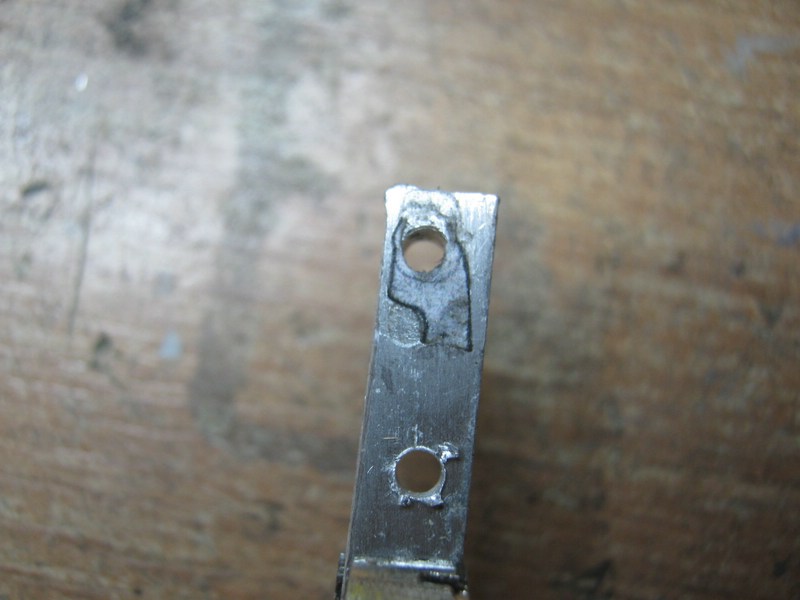

und bohren

ausschneiden, feilen und schleifen

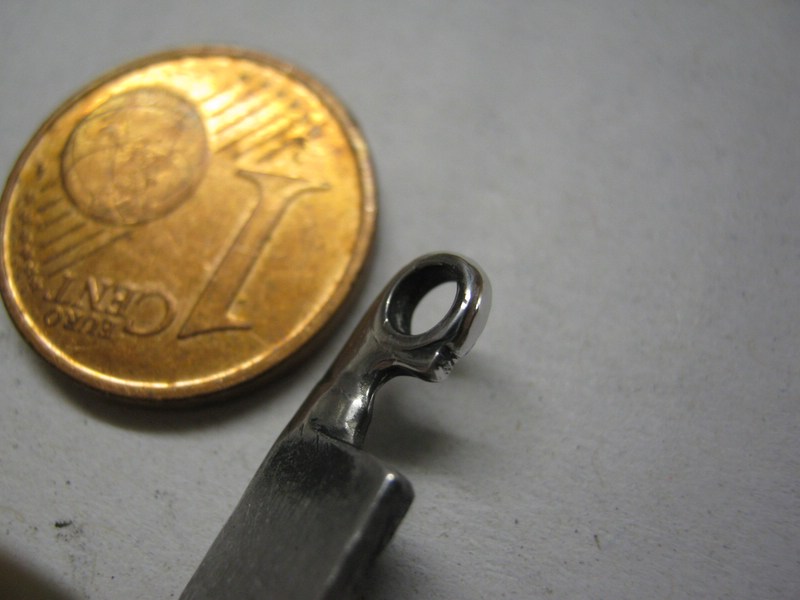

sowie polieren.

an der schwarz gefärbten Stelle wird dann abgeschnitten.

Gruß Oldisegler

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

Speichenradfreak

Beiträge: 2 477

Realname: Martin

82

Dienstag, 4. Februar 2014, 01:02

Wow

Beaker im Ruderboot

Segler für die lieben Kleinen

Bernd Breidscheids KAWASAKI

Holli Hatzenbachs MOTO GUZZI

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

83

Samstag, 8. Februar 2014, 12:13

Hallo,
als nächstes habe ich mir den Limaseitendeckel vorgenommen. Dafür waren einige Einzelteile anzufertigen.
Die Fertigungsschritte in Bildern. Zuerst wieder das Ei. Genau so wie beim Kupplungsdeckel. Danach Trennschnitt und Limawölbung drehen.

Danach die Anbauteile einfügen (Schraubenführung Kupplungsbetätigungsöffnung usw.) Hier vor dem Füllern noch mal gut die unterschiedlichen Materialien zu sehen.

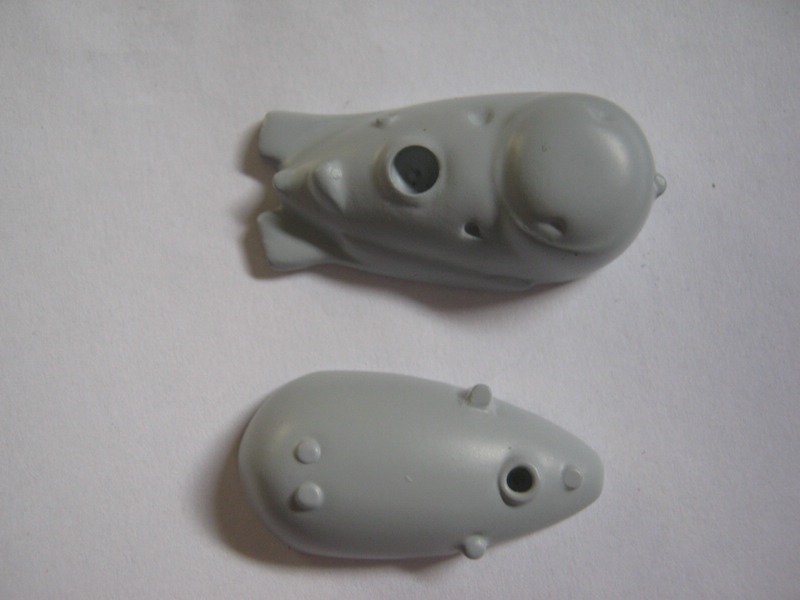

und zum Schluss die beiden Deckelmodelle fertig zum abformen.

Gruß Peter

Historische Motorräder als scratch - bau. Mehr Infos unter www.bk350.wordpress.com

Zum Seitenanfang

Plastinator

Beiträge: 1 907

Realname: Peter

Wohnort: Niederrhein

84

Samstag, 8. Februar 2014, 18:23

Peter,

grandios, wie Du das hier durchziehst: ein modellbauerischer Hochgenuss!

Beste Grüße vom Plastinator

Zum Seitenanfang

Ichselbst1976

Beiträge: 313

Realname: Rene Kalkhorst

Wohnort: Greifswald

85

Samstag, 25. Oktober 2014, 11:59

Hallo.Noch schnell aboniert.Hoffentlich geht es noch weiter.Bin gespannt.Gruß Rene.
www.Streichholzbasteleien.de

Zum Seitenanfang

oldisegler

Beiträge: 561

Realname: Peter

Wohnort: Dohna

86

Freitag, 5. Dezember 2014, 19:57

Hallo,
der Sommer ist vorbei draußen wird es von Tag zu Tag ungemütlicher .. Zeit sich wieder ein wenig mit Modellbau zu beschäftigen. Leider gab es wenig Erfreuliches zu berichten so das ich mich dezent zurückgehalten habe. Die letzten Wochen habe ich mich mit einigen "Proben" für die Räder und dem Motor beschäftigt.
Zuerst der nun endlich in den Rahmen passenden Motor. Dazu war eine Menge Arbeit nötig, aber jetzt passt es. Hier mal zwei Bilder von der erfolgreichen "Anprobe".

der Bohrer dient nur zur Zentrierung des Zylinders.

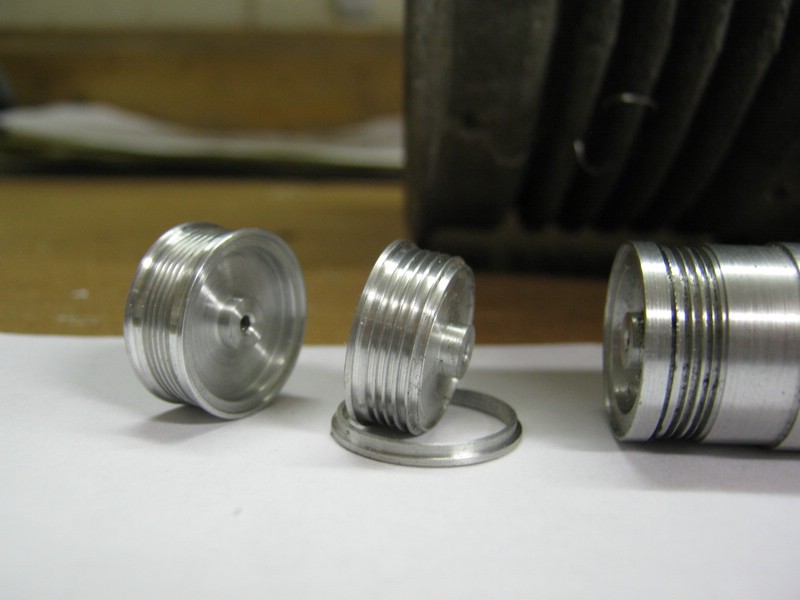

Auch mit den Rädern habe ich mich beschäftigt. Hier gab es viel Ausschuß aus verschiedenen Gründen. Beim Spannen dieser filigranen Teile stoße ich immer wieder auf Probleme.

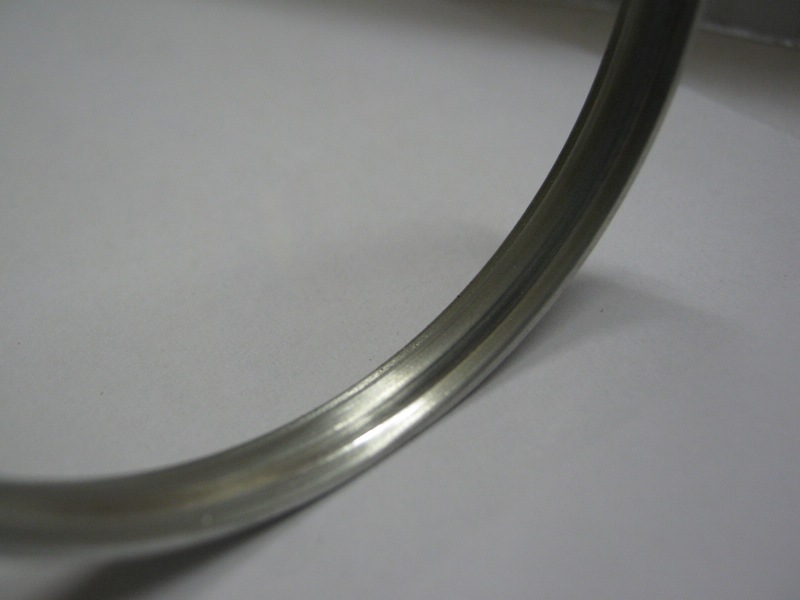

Zum Beispiel bei den Felgen.
