Fertig: Baubericht Enterprise NCC 1701 Into Darkness in 1:500

Lieber Besucher, herzlich willkommen bei: Das Wettringer Modellbauforum. Falls dies Ihr erster Besuch auf dieser Seite ist, lesen Sie sich bitte die Hilfe durch. Dort wird Ihnen die Bedienung dieser Seite näher erläutert. Darüber hinaus sollten Sie sich registrieren, um alle Funktionen dieser Seite nutzen zu können. Benutzen Sie das Registrierungsformular, um sich zu registrieren oder informieren Sie sich ausführlich über den Registrierungsvorgang. Falls Sie sich bereits zu einem früheren Zeitpunkt registriert haben, können Sie sich hier anmelden.

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Sonntag, 14. März 2021, 14:41

Moin,

ich bin zwar dabei, die Teile zusammen zu bauen,
aber jetzt rächt es sich, dass ich in der falschen Reihenfolge gebaut habe.
Ich hätte besser das Finish erst jetzt aufgetragen.
Das Ausbessern und Nachschleifen macht jetzt viel mehr Arbeit als nötig.
Aber seht selbst.

Beide Gondeln zusammengeklebt.

Da ist einiges zu schleifen und farblich nachzubessern.
Das hätte ich alles viel einfacher haben können.
Abkleben macht Arbeit, ist aber manchmal doch eine sehr gute Alternative.

Die Shuttle-Rampe soll geschlossen bleiben;
aber ich möchte halt gerne die Bodenstrahler am Eingang haben.
Daher habe ich mir folgendes überlegt:

Die SMD-LED vom Typ 0805 sind 2 x 1,2 mm groß und passen damit
in etwa in die Strahleröffnungen der Shuttlerampe.
Überigens - die Sache mit dem Ätzen kommt langsam in Schwung.
Es hat gedauert, aber so langsam habe ich den Bogen raus.

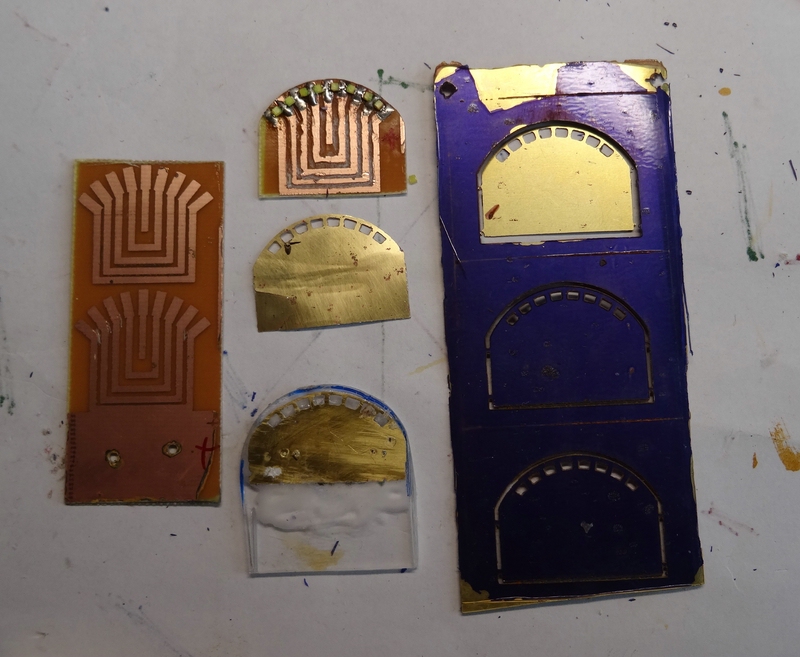

Um die SMD-LED aufzulöten habe ich mir eine Platine als Träger geätzt.

Das sind so Versuche, die gemacht habe.
Unten in der Mitte ist eine Plexiglasscheibe auf die ich ein dünnes 0,1mm Messingblech geklebt hatte.
Wenn das Plexiglas unten ein, zwei LED bekommt, strahlen die Lichtöffnungen vorne unter dem Messingblech.

Im Internet habe ich aber gesehen, dass die Bodenstrahler nicht einfach nur leuchten,
sondern auch als Lauflicht fungieren können.
Das sieht super aus!

Also muss ich die LED einzeln schalten können.

Dazu habe ich mir eine Platine geätzt und die LED mal aufgelötet.

Um das zu veranschaulichen, habe ich hier die Lichtmaske (Messingblech)
und die Tür der Shuttlerampe mal lose darauf gestellt.
Die Kante an der Tür muss natürlich noch abgeschnitten werden.

Leider habe ich die SMD-LED falsch aufgelötet.
Ich habe mir sofort Nachschub bestellt, aber das dauert leider drei vier Tage.
Ich habe aber auch sonst noch genug zu tun.
Ma kann schon erkennen, wie es werden soll.
Die LED werden dann wie ein Lauflicht von außen nach innen eingeschaltet.

Das wars schon wieder für heute.

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Samstag, 20. März 2021, 19:20

Moin,

ich versuche gerade, die einzelnen Komponenten zusammen zu fügen.
Da war aber noch das Problem mit der Deflektorschüssel,
dass ich bis jetzt erfolgreich verdrängt hatte - nun aber lösen musste.

Gemeint ist das Teil hier:

Zur Beleuchtung habe ich 4 SMD-LED 1206 eingesetzt.
Ich muss sagen, das Ergebnis ist nicht so wie gewünscht.
Es wäre vermutlich besser gewesen, eine blaue LED genau hinten auf zu setzen.
Zu spät - alles schon verklebt. An diesem Punkt habe ich zu wenig getestet.

Nochmal ein Blick inside.

Dann mit vielen Klammern und Gummibändern die Teile zusammenkleben.

Anpassen der Beleuchtung des Shuttlehangars.

Die Epoxid-Trägerplatine ist nur 0,6 mm stark.
Trotzdem ist alles sehr eng.

Soweit der Stand der Arbeiten bis jetzt.

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

CChris

Beiträge: 155

Realname: Christoph

Sonntag, 21. März 2021, 11:28

Hallo Dieter,

sehr interessanter Baubericht - Danke dafür

Die "Into Darkness" Enterprise liegt auch noch irgendwo bei mir in einem sehr unfertigen Zustand herum... muss mal schauen, wie intakt der Bausatz noch ist - und ob ich ggf. noch einmal einen zweiten dazu hole um Ersatzteile zu haben...

Wenn ich mir deine Modifikationen so anschaue, dann bekomme ich wieder Lust auf den Bausatz

Eine Kleine Frage hätte ich dann allerdings - das können wir auch gerne per PN weiter besprechen... da du einige deiner Modifikationen selber zu erstellen scheinst... gäbe es die Möglichkeit, solche Ätzteile / Platinen irgendwie von dir zu beziehen, wenn ich mit meiner Enterprise weiter machen sollte?

Eaglemoss: Enterprise D
Eaglemoss: ECTO 1
AMT/ERTL: Enterprise D
The War of The Worlds (Musical Edition)

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Donnerstag, 25. März 2021, 12:34

Moin,

Kurzer Zwischenbericht.

Ich brauche etwas Platz für die Elektronik;
deshalb benötige ich zusätzlich zu dem eigentlichen Ständer eine Bodenplatte.
Damit ist dann auch noch eine bessere Standfestigkeit gewährleistet.
Den zusätzlichen Platz benötige ich für zwei „PWM Motor-Drehzahlsteller“.
Mit diesen beiden PWM-Reglern möchte ich die Beleuchtung
der Untertassensektion und der Kampfstation jeweils dimmen.

Wenn man etwas sucht, findet man diese PWM-Regler für ab 2,50 € je nach Leistung.
Der hier kann bis zu 30 Watt liefern, also mehr als genug.
Da ich solche Regler häufiger benutze, habe ich mir mal
günstig ein zwanziger Pack beim Chinamann geschossen.
Für den Preis lohnt selber löten und programmieren nun nicht.
Selbst die Beschaffung der einzelnen Komponenten wird teurer ausfallen,
als bei so einem fertigen Regler.

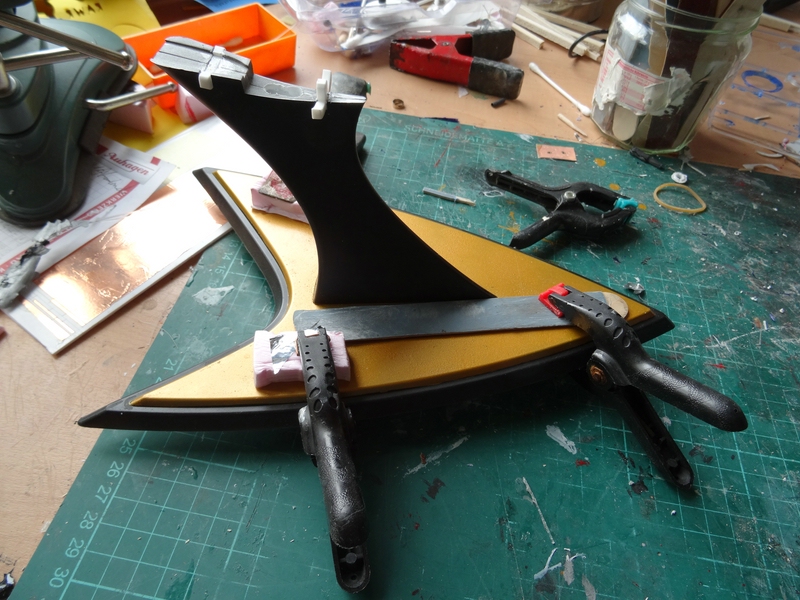

Das ist der eigentliche Fuß, in den man sicher einen Schaltregler für die Stromversorgung
hätte unterbringen können, aber halt nicht noch die beiden PWM-Regler.

Um den Fuß auf der Grundplatte befestigen zu können, habe ich Sperrholzbrettchen eingeklebt.
Das untere Brettchen mit einer Polystyrol-Paste.
Also mit etwas Polystyrol, das ich in Ethylacetat aufgelöst hatte.
Damit entsteht zwischen dem Holz und dem Polystyrol eine feste Verbindung.

Der Fuß soll dann auf diese Grundplatte geschraubt werden.
Nochmal feinschleifen und noch einen Anstrich.
Eventuell verchrome ich die Grundplatte noch.

Beim Zusammensetzen der Kampfstation war mir ein LWL abgebrochen,
so dass ich alles wieder demontieren musste.
Das hat viel Zeit gekostet.
Wenn jetzt endlich alles verklebt ist, kann ich mit der Restauration
der Klebestellen und dem Shuttlehangar beginnen.

Soweit erst mal.
Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Dienstag, 30. März 2021, 12:24

Moin,

für die ein oder andere Änderung habe ich mich erst während des Zusammenbaus entschließen können.
Diese Umplanungen halten auf , aber es geht vorwärts.

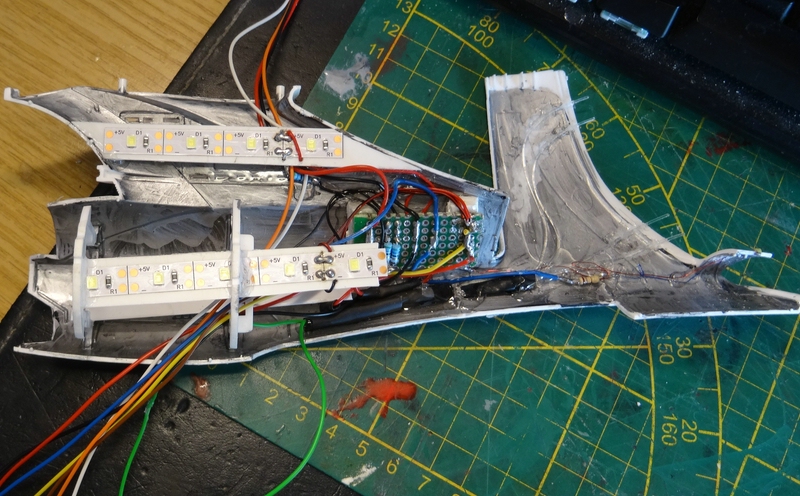

Enterprise im Trockendock - bei den letzten Verdrahtungsarbeiten in der Untertassensektion.

Der Ständer ist auch fast fertig.

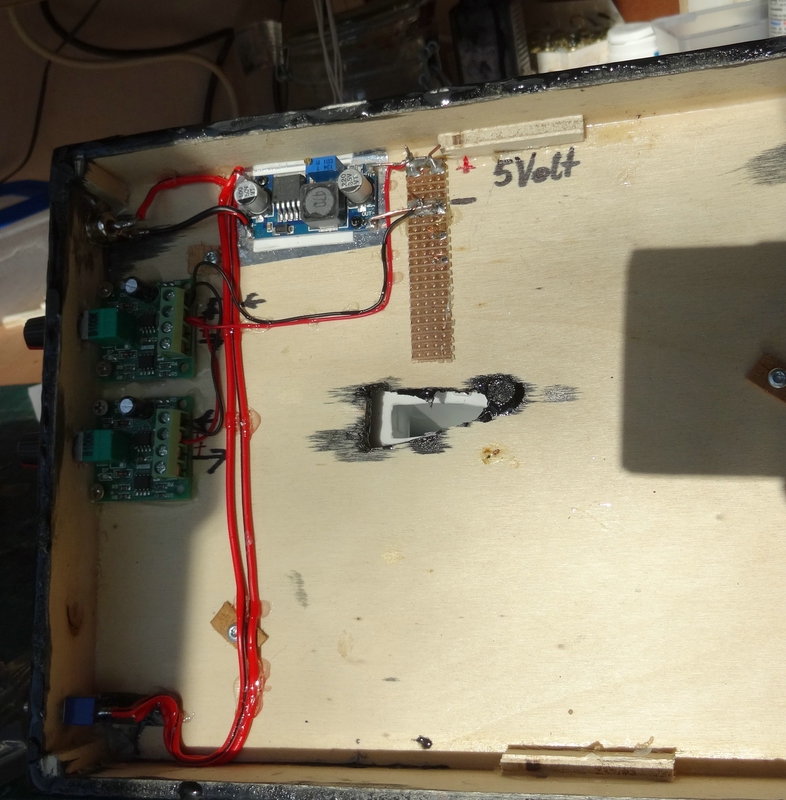

Die Stromversorgung und die beiden Helligkeitsregler (PWM-Regler),
habe ich schon mal fest eingebaut und zum Teil verdrahtet.
Fehlt noch die Steuerung für die blinkenden LED‘s.

Mehr gibt es noch nicht zu berichten.
PS:
Die Fotoätzteile für meinen ISD Imperial Star Destroyer in 1:2700
werden voraussichtlich erst in 6 bis 8 Wochen lieferbar sein.
Aus Frust über die Verzögerung habe ich mir was für zwischendurch bestellt.

Gar nicht so ohne, dieses kleine Ding.

Aufgrund der Größe ist es eine echte Herausforderung, die Warpgondeln
mit Drehlicht (auf 6mm) und sonstiger Beleuchtung auszustatten.
Allen Schöne Feiertage.

Bleibt negativ und denkt positiv!

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

CChris

Beiträge: 155

Realname: Christoph

Freitag, 9. April 2021, 10:56

Hi Dieter

Die NX-01 hatte ich vor einigen Tagen auch noch hier...
Leider habe ich mir (mal wieder) nicht die Zeit genommen, die für ein Anständiges Ergebnis notwendig gewesen wäre und ich war mit dem "Quicky" am Ende nicht glücklich... :-(

Dieses Modell wird aber auf jedenfall noch einmal kommen - und dann in der klassischen, wie auch in der Refit-Version gebaut - und EVENTUELL auch beleuchtet ... das weiß ich aber auch noch nicht so sicher.
was ich ein wenig schade bei AMT finde, ist die Tatsache, dass es immer nur bestimmte Modell in den gleichen Maßstäben gibt (NX-01, NCC-1701 A, Defiant, Discovery, NCC-1701 (Discovery Ära)... sind alle in 1:1000 verfügbar... andere Schiffe dann wieder nur in 1:2500 oder 1:1400 ... warum es aber Immerhin würden die Modelle in 1:1000 einiger maßen zu der Eaglemoss Enterprise D passen... diese ist ungefähr in 1:900 / 1:920 ...

btw: ich hab vielleicht noch ein paar Fotoätzteile der 1701 (Kelvin Time line) übrig... wenn interesse besteht, kann ich die ja mal heraussuchen

Eaglemoss: Enterprise D
Eaglemoss: ECTO 1
AMT/ERTL: Enterprise D
The War of The Worlds (Musical Edition)

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Samstag, 10. April 2021, 11:46

Hallo Christoph,

mit der Enterprise NCC 1701 hier bin ich fast fertig.
Was ich schon mal sagen kann ist, dass ich mit meinen
Baukünsten und dem Ergebnis nicht so zufrieden bin.
Den Abschlussbericht dazu werde ich in ein paar Tagen hier einstellen.

Das heißt aber auch, man lernt ja dazu,
und möchte es beim nächsten Modell besser machen!

Obwohl die NX-01 eigentlich nur als Lückenfüller dienen sollte,
wird das ein eigenes Projekt werden.
So schön wie ich das Modell finde, ist es doch etwas klein.

Wie Du schon beschrieben hast, ist die Maßstabsphilosophie der Hersteller
nicht so ideal, vor allem, wenn man noch Beleuchtung in das Modell einbauen möchte.
Die NX-01 ist etwas eng dafür.
Mir gefällt die Größe durchaus, aber 3 bis 4 cm mehr wären
mir beim Beleuchtungseinbau sehr entgegen gekommen.
So ist es eine echte Qual oder Herausforderung; wie man es auch immer sehen will.

Wie schon gesagt, das nächste Modell soll besser werden.
Also erst planen, und das bei meiner Ungeduld.

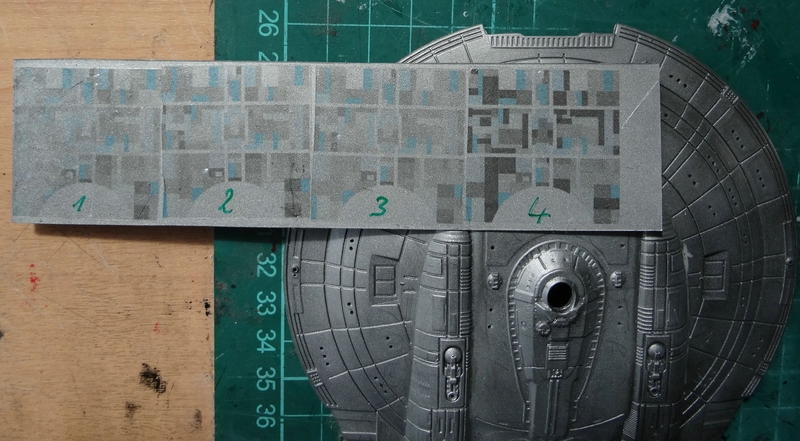

Ich habe angefangen, die Aztec-Muster in „Corel“ zu zeichnen.
Die Decals sollen/müssen etwas transparent sein.
Dazu habe ich ein Stück Plastik (siehe unten am Bildrand)
gleich wie das Modell lackiert.

Auf dieses Musterstück habe ich die verschiedenen Versionen der Decals aufgebracht.
So habe ich erst mal einen Eindruck davon, wie welche Einstellung bzw. Transparenzstufe wirkt.

Ich versuche es jetzt geduldiger angehen zu lassen.

Der Abschlussbericht der NCC 1701 mit vielen Bildern folgt wie gesagt, in ein paar Tagen.

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

CChris

Beiträge: 155

Realname: Christoph

Samstag, 10. April 2021, 11:56

Das mit der Ungeduld kenne ich nur all zu gut

Da kommen mir die Modelle von Eaglemoss, welche ich gerade baue ziemlich entgegen, denn man hat SEHR VIEL ZEIT, sich über Modifikationen und co. gedanken zu machen, während man auf die nächste Lieferung wartet

Decals selber drucken... damit habe ich mich noch nicht beschäftigt, wäre aber auf jeden Fall eine Idee für die nächsten male...
Ich werde den Baubericht deiner NX-01 auf jeden Fall mal verfolgen... da diese ja eben auch noch bei mir auf der Todo-Liste steht, kann ich mir da sicherlich das ein oder andere als Inspiration abgucken

Eaglemoss: Enterprise D
Eaglemoss: ECTO 1
AMT/ERTL: Enterprise D
The War of The Worlds (Musical Edition)

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

Sonntag, 11. April 2021, 08:39

Moin Dieter,

Na so langsam wird es ja. :ok:

Bei den Mustern auf deinem letzten Beitrag, im letzten Bild, würde ich zur 4. Variante tendieren, ich finde da kommt das Muster am besten zur Geltung.

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Sonntag, 11. April 2021, 12:46

Hallo Bernd,

Danke für dein aufmerksames Auge.

Ich wollte nur mitteilen, dass ich versuche etwas geplanter bei dem Modell vor zu gehen.
Wie du ja immer sagst, Planung ist die halbe Miete.
Ich versuch es ja zu berücksichtigen, aber manche Erfahrung muss man eben selber machen.
Eigentlich wollte ich gar kein Thema aus der NX-01 machen.
Nun denn, ich werde dann doch dazu einen kurzen Baubericht machen.

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Donnerstag, 15. April 2021, 15:41

Moin,

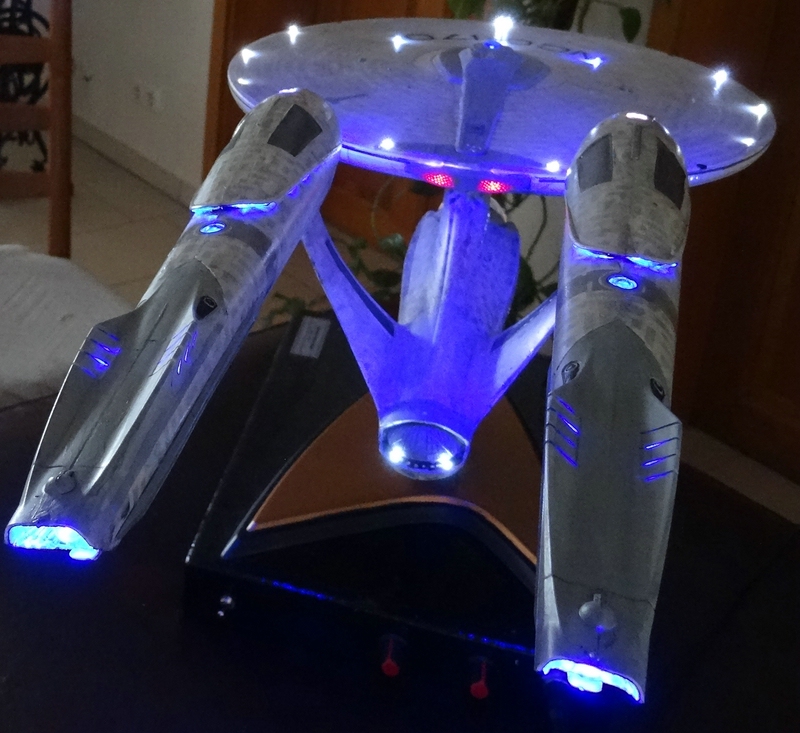

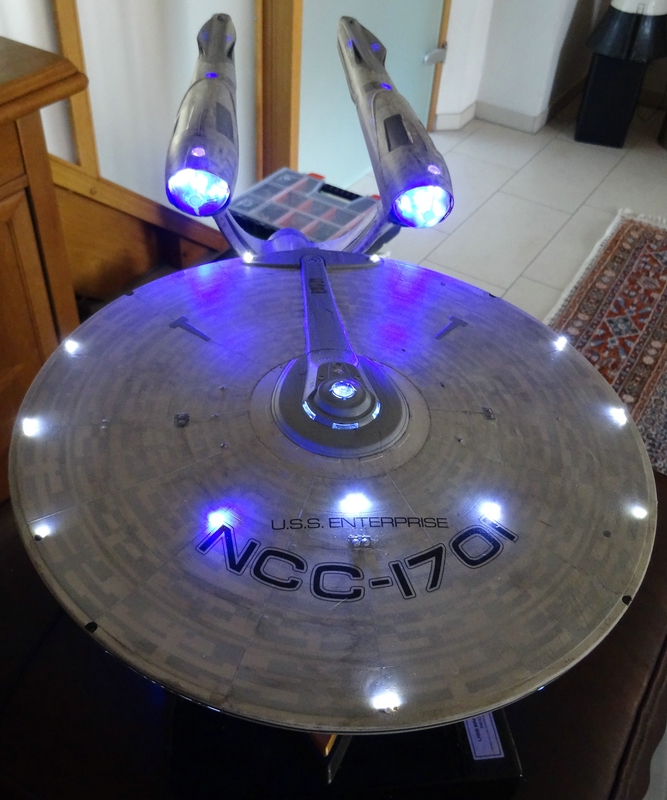

es ist vollbracht.

Ein paar Decals etc., dann kann das Schiff los.

Falls ich ein Video fertigstellen kann,
stelle ich später nochmal dazu einen Link hier ein.

Auf zu neuen Taten!

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

Ray

Beiträge: 9 791

Realname: Ray

Donnerstag, 15. April 2021, 17:00

Wow, gefällt mir sehr gut Dieter.

Tolles Aztek-Muster.
Leider noch ein paar durchscheinende Bereiche speziell an den Warpgondeln, aber das tut keinen Abbruch.

Glückwunsch zu einem echt gut gelungenen Modell.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

Freitag, 16. April 2021, 07:45

Moin Dieter,

Schon mal der Hammer was du da mit dem Muster gemacht hast, aber deine Beleuchtung ist sowas von Genial,
da bleibt selbst mir die Spuke weg. :thumbsup:

Ansonsten ist dem von Ray nichts weiter hinzu zufügen. :grins:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

feuermann6147

Beiträge: 9 771

Realname: Ingo

Wohnort: Tamm

Freitag, 16. April 2021, 07:53

Moin Dieter,

auch ich schließe mich an: Glückwunsch zur Fertigstellung! Das sieht wirklich gut aus.
Vor allem die blaue Beleuchtung der "Warp?"-Gondeln gefällt mir sehr gut. Sowohl die Farbe selbst als auch ihre Temperatur machen das ganze sehr harmonisch :ok:

Ingo

"Kein Kommandant geht fehl, wenn er sein Schiff neben das des Feindes legt"
Lord Nelson

Liste meiner Modellbau-Projekte im Portfolio

Zum Seitenanfang

Ray

Beiträge: 9 791

Realname: Ray

Freitag, 16. April 2021, 10:13

Moin,

wer genau hinschaut, ist klar im Vorteil.

Zitat

Leider noch ein paar durchscheinende Bereiche speziell an den Warpgondeln

Da muss ich mich aber sowas von korrigieren.
Nichts für ungut, dass das alles so muss, habe ich erst auf den zweiten Blich richtig erkannt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Freitag, 16. April 2021, 13:39

Hallo Ray,

Alles prima!
Du meintest sicher das erste Bild.Die vorderste LED scheint durch.

Die Warpgondeln sind so gut wie überall lichtdicht. (denk ich mal so)
In die Untertassensektion habe ich sogar,
trotz zweimaligem Innenanstrich - noch Silberfolie geklebt.

Dann musste ich die vorderste LED aus der oberen Untertassensektion ersetzen.
Dabei ist ein Teil des Farbanstrichs abgegangen.

Kein Problem, aber ich habe es erst bemerkt als alles gerade verklebt war.

Ja, Ja, wie sagt mein alter Lehrmeister „Truckoldi“ immer –
„PLANUNG, PLANUNG mein Junge“.
Und wie ich plane, aber manchmal geht es eben schief.

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

CChris

Beiträge: 155

Realname: Christoph

Freitag, 16. April 2021, 14:50

„PLANUNG, PLANUNG mein Junge“.

Und wie ich plane, aber manchmal geht es eben schief.

Das kenne ich - wenn ich es mal überhaupt aus dem Planungsstatus heraus schaffe... und am Ende wird es dann doch wieder umgeplant und anders gemacht -.-

Eaglemoss: Enterprise D
Eaglemoss: ECTO 1
AMT/ERTL: Enterprise D
The War of The Worlds (Musical Edition)

Zum Seitenanfang

Truckoldi

Beiträge: 10 000

Realname: Bernd

Wohnort: Wetter/Hessen

Samstag, 17. April 2021, 08:07

Moin Dieter,

Ja so ist das wenn man nicht genau liest was der Vorschreiber, geschrieben hat, aber egal, die Meinung bleibt ja die gleich und dein Modell finde ich nach wie vor ausgesprochen toll. :thumbsup:

Ja ja das mit der Planung, an einem meiner Trucks, den Hier, habe ich drei Jahre gedanklich geplant, bis ich die Teile soweit zusammen hatte, dann fing erst die eigentliche Planung an, auch noch mal rund 1 Jahr, bevor ich überhaupt zur Tat geschritten bin, das meine ich mit Planung und zwischendrin, bzw. während des baues wurde auch immer wieder umgeplant, weil sich einiges so nicht machen ließ, bzw. realisieren und auch bauen, das meine ich mit guter vorher Planung, Dieter, aber das weißt du ja. :grins:

LG Bernd

Leben beginnt dort, wo die Zeit egal ist! :wink:

Was es sonst noch von mir gibt, findet ihr << Hier >>

Zum Seitenanfang

Darkhound

Beiträge: 102

Realname: Florian

Mittwoch, 19. Mai 2021, 20:30

Warum zum Teufel mir der Thread nicht angezeigt wurde mit neuen Posts ist mir ein Rätsel...

Egal, auf jeden Fall sieht das super aus Dieter, das gefällt mir richtig, vor allem auch dein Aztec-Muster. :respekt:

Da krieg ich ja richtig Lust das Ding auch zu bauen, obwohl es mir nicht so ganz zusagt, Design-Weise.

Nur kleine Frage, was ist das hinten an der Untertassensektion oberhalb Impulsantriebe?
Das da etwas Licht durchscheint? Sieht fast so aus als wäre es da nicht ganz zusammen.
Oder ist das nur die Reflektion von den Warpgondel-Lichtern?
Auch bei den Warpgondeln sieht es an den oberen Enden so aus als hätte eine Seite ein blaues Licht an der kleinen Kuppel hinten
und an der anderen nicht?

Aber wie gesagt, vielleicht sieht das auch nur so aus, im Video sähe man das sicher besser.
Auf jeden Fall nochmal Respekt, jetzt braucht es nur noch ein Modell von der Vengeance. :abhau:

Gruß
Flo

Fertiggestellt:
Imperial Star Destroyer I, Republic Star Destroyer Venator Class I

Im Bau:
USS Enterprise NCC 1701-A mit Licht und Sound

In Planung:
USS Enterprise TOS, USS Enterprise B, USS Enterprise C, USS Enterprise D, USS Enterprise E
USS Reliant, USS Voyager, USS Excelsior, TOS Klingon Cruiser D7, USS Enterprise Discovery,
Tie Fighter, Tie Interceptor, Tie Advanced, X-Wing, Deeps Space 9 inklusiv Defiant und Keldon.

Zum Seitenanfang

Thor101

Beiträge: 286

Realname: Dieter

Wohnort: Schöppingen

Donnerstag, 20. Mai 2021, 13:59

Moin,

kleiner Nachtrag zum meinem Baubericht.

Hallo Florian, du hast gute Augen.
Auf dem Bild scheint noch Licht aus dem Modell auszutreten.

Jetzt ist das aber nicht mehr so;
denn ich hatte die ganze Abdeckung mit kleinen Magneten ausgestattet, damit ich sie wieder lösen kann.

Leider hat das nicht so gut funktioniert wie erhofft, und ich war gezwungen,
die Abdeckung doch noch an einigen Stellen mit einem Tropfen Kleber zu sichern.
Ich verklebe alles natürlich immer so fest es geht,
bis auf einen Bereich an dem es möglich sein soll, das Modell nochmals zu öffnen.

Sicher ist sicher, es kann immer mal etwas kaputt gehen und dann ist man froh,
noch so eine „Sollbruchstelle“ zu haben.

Nun, Dein Hinweis hat mich noch daran erinnert, endlich ein Video zu dem Modell einzustellen.
Guckste HIER
Oder: https://www.youtube.com/watch?v=ZXHK9H_8cSM

Gruß Dieter

Was ich sonst so treibe, findet Ihr <<Hier>>

Zum Seitenanfang

Das Wettringer Modellbauforum

Fertig: Baubericht Enterprise NCC 1701 Into Darkness in 1:500

Zitat

Ähnliche Themen
