Hallo,

melde mich zum Wochenende noch mal mit ein paar kleinen Fortschritten.

Da ich mir für die Verkleidung des Rumpfs noch Holzleisten bestellt hatte,
habe ich mit dem Ruder weitergemacht. Hier erst mal wieder die Einzelteile.

Nach der Montage und dem Grundieren sah das Ruder dann so aus.

Und hier Bilder wo das Gestänge und das Ruder nach dem Lackieren des Rumpfes hingehört ( Noch nicht fest montiert).

Und jetzt zu meiner Idee den Rumpf entgegen der Bauanleitung etwas anders zu gestalten.
Auf dem folgenden Bild ist der Rumpf so abgebildet, wie es die Bauanleitung vorgibt,

Meine Idee, um dem Original etwas näher zu kommen ist, die Zwischenräume mit Leistenstücken auf zu füllen,
um die "Kassetten" wie beim Original darzustellen. (Holzstreifen 0,8mm dick, Leisten 0,5mm dick.)
Auf dem Bild sind an den bereits angebrachten Holzstreifen die Schnittkanten mit Bleistift angedeutet,
die Leistenstücke nur lose aufgelegt. Die Umsetzung von Ray mit den Kupferplatten und den Nieten finde ich auch sehr gut,
aber für die unterschiedlichen Abstände zwischen den Holzstreifen gibt es leider nicht die richtigen Plättchen.
Und bei dem Maßstab ist es schwierig Nieten vernünftig darzustellen.

Jetzt interessiert mich eure Meinung . So lassen wie es die Bauanleitung vorgibt,
so wie auf dem zweiten Bild oder habt ihr noch eine bessere Idee? Bin für alles offen.

Derweil werde ich mich als nächstes dem Modellständer widmen.
Hier die besorgten Teile aus dem Baumarkt.

Demnächst mehr dazu.

M.f.G.
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

122

Sonntag, 19. April 2015, 19:41

Nicht schlecht die Idee mit den Leistenstücken in den Zwischenräumen.

Zitat

Auf dem Bild sind an den bereits angebrachten Holzstreifen die Schnittkanten mit Bleistift angedeutet,

Aber willst Du die Mahagonieholzstreifen auch noch aufdoppeln? Den Bleistiftstrich siehst Du nach dem Anstrich nicht mehr.
Dann hättest Du sozusagen eine komplette zweite Aussenhaut bzw. Zweitbeplankung.
Ales in Allem würde sich der Aufwand bestimmt lohnen.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Lemmi

Beiträge: 2 036

Realname: Bernd

123

Sonntag, 19. April 2015, 19:49

Eine Heidenarbeit, die Überlappungen in den Plattengängen darzustellen. Nicht unbedingt notwendig, wie das Modell von Ray zeigt, aber das würde das Tüpfelchen auf dem i sein. Und ich muss Ray recht geben, die Striche würde man nach dem Anstrich wahrscheinlich nicht mehr sehen. Entweder kleine Einschnitte oder auch auf den erhöhten Platten gängen eine zweite Lage.

Schöne Grüße,
Bernd

"Wenn das Ihre Lösung ist, dann hätte ich gerne mein Problem zurück."

Meine Projekte

Einführung Kartonmodellbau

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

124

Sonntag, 19. April 2015, 19:53

Hallo Ray,

die Bleistiftstriche sollen nur andeuten wie es mal aussehe könnte.
Ich will dann planmäßig die bereits angebrachten Holzstreifen anritzen um dieses " Kassettenmuster" zu erstellen.
Und ja , bis zum unteren Holzstreifen hätte ich dann eine komplette zweite Beplankung.
Hilft vielleicht auch gegen Durchscheinen vom Licht bei der Beleuchtung.
Frage. Welche Mahagonieholzstreifen meinst du? Kann ich im Moment nicht zuordnen.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

125

Sonntag, 19. April 2015, 19:57

Hallo Bernd,

die Bleistiftstriche sollten nur verdeutlichen wie es mal aussehen könnte.
Ich würde die Holzstreifen natürlich einritzen um dieses Plattenmuster darzustellen.
Danke für deine Einschätzung.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

126

Montag, 20. April 2015, 09:00

Hallo Jürgen,

Zitat

Welche Mahagonieholzstreifen meinst du?

ich meine Deine schon aufgeklebten Holzleisten mit den Bullaugenlöchern. Sind die bei Dir nicht aus Mahagoniefurnier?

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

127

Montag, 20. April 2015, 09:06

PS: Noch eine Anmerkung.

Wenn Du Deine Holzstreifen nicht aufdoppelst, sondern nur einritzt,

ist dann die Dickendifferenz zwischen den Holzstreifen und den Zwischenbereichen nicht zu gering?

Du schreibst was von 0,3 mm. Wenn da noch Farbe rüberkommt, wirst Du kaum noch einen Unterschied sehen.

Und gerade der ist ja eigentlich gewollt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

128

Montag, 20. April 2015, 10:07

Hallo Ray,

die Streifen sind schon aus anderem Material, aber ob es Mahagoni ist weiß ich nicht.
Eigentlich müsste die Differenz von 0,3 mm ausreichen, da ja auf Allem die gleiche Farbmenge
kommt. Daher will ich die anderen Streifen eigentlich nicht aufdoppeln.
Versuch macht klug. Schauen wir mal.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

129

Montag, 20. April 2015, 10:27

PS.

Ich werde mal ein Muster erstellen um zu sehen wie es aussieht.
Das Ergebnis werde ich dann hier posten.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

130

Montag, 20. April 2015, 18:11

Hallo,

habe mich heute, wie angekündigt, mit dem Modellständer beschäftigt.

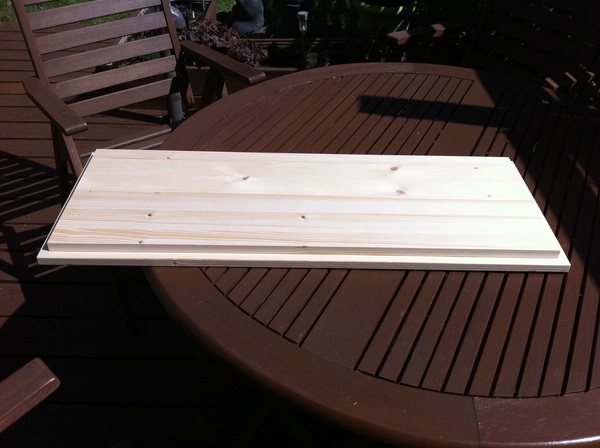

Als erstes habe ich die zwei Grundplatten verleimt. Größe: 800 x 300 x 16mm und 770 x 270 x 16mm.
Ist zwar ziemlich groß, ist aber auch ein großes Modell.

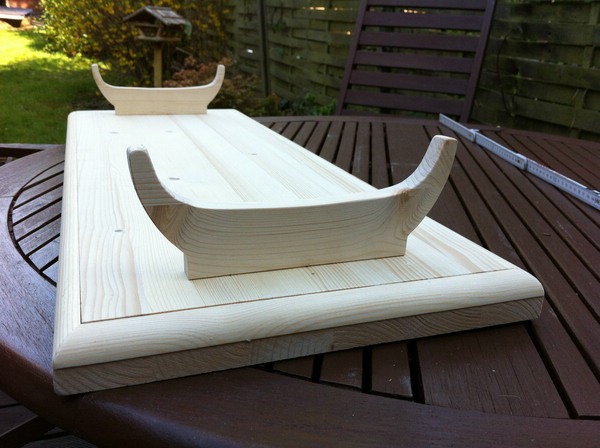

Als nächstes habe ich dann die Dreikantleisten passend geschnitten.

Als nächstes wurden sie dann angeleimt und die zwei Halterungen ausgesägt und geschliffen.

Dann noch vier Löcher gebohrt und angeschraubt. Fertig ist der Ständer.

Zum Schluss noch die Gesamtansicht mit dem Modell.

Als nächstes wird der Ständer noch gebeizt und mit Klarlack versiegelt.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

131

Montag, 20. April 2015, 20:27

Passt!!!...von der Form her jedenfalls.
Mit der Beize finde ich nicht so passend, da am Schiff keinerlei Holztöne (außer Decks und Handläufe) vorkommen.

Wie willst Du denn beizen?

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

132

Montag, 20. April 2015, 21:49

Hallo Ray,

eigentlich wollte ich in Eiche beizen, da das Modell
hinterher auf einem Eichensideboard stehen soll.
Aber jetzt da du es sagst könnte ich den Ständer auch in Schwarz streichen.
Würde zum Schiff glaube ich ganz gut passen. Oder?

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

133

Dienstag, 21. April 2015, 08:01

Joop, schwarz oder weiß.

Ich denke, beides wäre besser als Eiche, da der Ständer ja zum Schiff passen sollte und nicht zum Board.

(Vielleicht steht es ja auch mal woanders, auf Ausstellungen zum Beispiel, und da nimmst Du dann bestimmt Dein Board nicht mit, oder?

)

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

134

Dienstag, 21. April 2015, 09:28

Hallo Ray,

du hast mich überzeugt. Gut das es dieses Forum gibt.
Mit dem Lackieren werde ich aber noch warten bis der
Rumpf lackiert ist, dann kann man sich besser entscheiden
welche Farbe es werden soll.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

135

Dienstag, 21. April 2015, 16:53

Hallo,

habe mal ein Muster erstellt um zu sehen wie es am Modell
aussehen könnte, wenn die Zwischenräume an den Bullaugenstreifen
mit 0,5mm Leisten ausgefüllt werden.

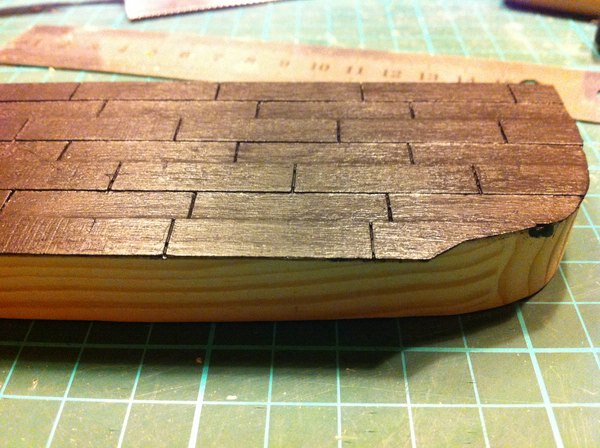

Zuerst aus 0,8mm Reststücken Streifen aufgeleimt und eingeritzt.

Dann die Zwischenräume mit 3 cm langen Stücken von den 0,5mm Leisten
aufgefüllt. Nach dem Grundieren ergab sich folgendes Bild.

Anschließend mit schwarz gestrichen.

Ich finde das die unterschiedlichen Materialstärken ganz gut
zur Geltung kommen. Ich denke man kann es am Modell so umsetzen.
Oder was meint ihr?

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

oenologe

Beiträge: 898

136

Dienstag, 21. April 2015, 17:13

Hallo Jürgen,
meine Meinung: Ja zu den beiden Stärken des Materials. Der Unterschied sollte eher noch weniger als mehr sein. Bei ca. 20 mm Stärke der Platten im Original wären das ~1,4mm. Was mir nicht so gefällt sind die doch sehr prominenten Fugen. Die Platten waren überlappt genietet, eigentlich sollte man da gar keine Fugen sehen.
Viele Grüße,
Matthias

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

137

Dienstag, 21. April 2015, 20:25

Hallo Jürgen,

sieht wirklich nicht verkehrt aus. Aber Matthias hat recht mit der Überlappung.
Zumindest in den Zwischenbereichen solltest Du das hinkriegen.
Die "Bullaugenleisten" überlappend aufzudoppeln wäre dann vielleicht doch zuviel des Guten.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

138

Dienstag, 21. April 2015, 21:43

Danke Matthias und Ray,

für eure Meinung und Anregungen.
Ja , die Fugen wären wirklich zu breit. Und mit den Überlappungen
in den Zwischenräumen ist eine gute Idee. Das sollte ich hinkriegen.
Die Bullaugenstreifen zu Doppeln ist mir bei der Anzahl von Bullaugen
aber doch zu viel des Guten.
Ich habe leider keine Bilder von der " Beplattung",.
Muß ich im Internet vielleicht noch mal gründlicher suchen.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

oenologe

Beiträge: 898

139

Dienstag, 21. April 2015, 21:52

Hallo Jürgen,
die 0,5 mm starken Leisten wirst nicht so einfach überlappen können. Das wird zu dick.Ich weiß nicht, ob ich mir das überhaupt in diesem Maßstab antun würde. Eine Möglichkeit wäre es, die Platten auf eine Seite hin etwas abzuschleifen, und dadurch die Überlappung anzudeuten. Oder Du verlegst die 0,5er Leisten wie die 0,8er und machst die überlappten Platten mit Zeichenkarton. Ob das aber Sinn macht, nur die untenliegenden Gänge so zu machen, käme auf einen Versuch an.
Gruß,
Matthias

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

140

Dienstag, 21. April 2015, 22:00

Hallo Matthias,

genau das mit dem Abschleifen war auch meine Idee.
Sonst würden sie bei Überlappung höher stehen als die 0,8 mm Streifen.
Vielleicht muss ich auch beide Plätchen anschleifen um eine vernünftige Überlappung
zu bekommen. Werde ich morgen mal testen. Nochmals Danke für deine Gedanken.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

141

Mittwoch, 22. April 2015, 09:06

Zitat

Ich habe leider keine Bilder von der " Beplattung",.

...vielleicht hilft Dir das:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

142

Mittwoch, 22. April 2015, 09:34

Hallo Ray,

ja ein bisschen hilft das untere Bild schon. Hatte ich in deinem Baubericht
auch schon gesehen. Nur die Relationen sind nicht so gut zu erkennen,
da es leider nur einen Ausschnitt zeigt. Aber die Machart ist ganz gut zu erkennen.
Danke!

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Sweaty

Beiträge: 2 569

Realname: Michael

Wohnort: Rheinland-Pfalz

143

Mittwoch, 22. April 2015, 09:57

Was ist dann dies für ein Maßstab auf dem letzten Bild? 1:5 ?

Was hat der arme Horatio verbrochen dass ihr ihn, diesen Hänfling zur See schicken wollt? Suckling 1771

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

144

Mittwoch, 22. April 2015, 10:00

Hi Sweaty,

1:48!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

lunaiko

Beiträge: 551

Realname: Angi

Wohnort: Bocholt

145

Mittwoch, 22. April 2015, 10:29

Ach du Sch*** 1:48! Da ist das Modell ja >5,5 Meter! Für was baut man sowas?

LG,
Angi

Aktuelles Dio: Winkelgasse (Ausschnitt)

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

146

Mittwoch, 22. April 2015, 17:36

Hallo,

habe mit Hilfe eurer Ideen noch mal ein Muster erstellt.

Die Streifen 1, 3, 5 (0,8mm) von oben gesehen aufgeklebt und auf ihnen dann 0.4mm Stege
aufgeleimt und runtergeschliffen.
Die Platten in Reihe 2 und 4 (0,5mm)angeschliffen und überlappt aufgeleimt.
Wenn ich es so mache muss ich nur noch sauberer arbeiten und die Stege vielleicht noch weiter runterschleifen.
Ich finde es sieht besser aus als das Muster von gestern.

Oder was meint ihr?

PS. Wenn ich mich nicht irre ist das Modell in 1:48 für ein Museum in den USA angefertigt worden.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

oenologe

Beiträge: 898

147

Mittwoch, 22. April 2015, 19:32

Hallo Jürgen,
wenn Du jetzt noch die Oberfläche glatter bekommst, wird Dein Rumpf so ein echter Hingucker!
Viele Grüße,
Matthias

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

148

Mittwoch, 22. April 2015, 21:22

Hallo Matthias,

ja stimmt, die Oberfläche muss auf jeden Fall glatter werden.
Hab mir bei dem Muster nicht die größte Mühe gegeben,
weil ich erstmal das Aussehen und die Wirkung dieser Verlegung
sehen wollte.
Beim Modell werde ich mir dann mehr Mühe geben.
Jetzt muss ich nur noch ein vernünftiges Verlegemuster am Modell erstellen.
Möglichst Maßstabsgetreu.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang

Ray

Beiträge: 9 647

Realname: Ray

149

Donnerstag, 23. April 2015, 21:38

Falls mich Dein Verlegemuster samt Detailausführung überzeugen sollte, werde ich vielleicht

sogar bei mir noch etwas nachbessern.

Bis dahin..................................................................................so long

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

150

Donnerstag, 23. April 2015, 23:05

Hallo Ray,

dann werde ich mich mal besonders anstrengen sauber und ordentlich zu arbeiten.

Mit freundlichem Glückauf
Jürgen

Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zum Seitenanfang
