Hallöle und ein fröhliches Miteinander,

bevor es mich wieder auf Dienstreise verschlägt, möchte ich Euch die Fortschritte der vergangenen Tage präsentieren. Nachdem nun die Decksbalken ihren Weg ins Boot gefunden haben, ging es mit dem Beplanken weiter. Im Gegensatz zu Mondfelds beschriebenen und auf vielen Schiffen zu sehenden Beplankungsmuster habe ich mich an die Abbildungen von Marquardt gehalten. Auch die Jungs von Shipyardt haben sie so übernommen und auf ihrem Papp-Deck aufgedruckt.

Da ich am besten mit den Kartonstreifen zurecht kam, habe ich auch diesmal die Kalfaterung damit erstellt. Dabei hat es sich am leichtesten heraus gestellt, wenn man die Planken erst auf den Karton aufklebt und dann vorsichtig nach dem Trocknen mit einem Skalpell an den Kanten entlang geht. Das erspart im Anschluss eine Menge Kratzen und Schleifen...


Ohne ging es dann nun doch nicht. Also schnell mit dem Penschleifer die Bretter glatt geschliffen, ein paar Unebenheiten ausgebessert und zu guter Letzt alles noch mit dem Skalpell abgezogen. Zum Versiegeln habe ich dann wieder meinen matten Klarlack von OBI genommen. So bekommt das Deck einen warmeren Farbton und ich kann weiterhin Dinge auf's Deck kleben. Die LED werde ich farblich noch behandeln, so schön weiß darf kann sie nicht bleiben.
Zur Abnahme der Arbeit kam natürlich der Kapitän persönlich vorbei...


Bevor es aber mit dem weiteren Ausbau des Decks weiter gehen kann, muss ich erst den Innenausbau der hinteren Kajüten weiter voran treiben, Balken einziehen und auch da das Deck noch schließen. Also gesagt, getan, die 3 Wand steht!


Wie bei den anderen beiden Wänden besteht die Basis aus 1mm Bastelsperrholz und die Vertafelung aus Karton. Schaniere und Türklingen bestehen aus Kupferdraht. Die Türen habe ich nur ins Holz geritzt und der dahinter befindliche Raum würd auch nicht ausgebaut. Das sieht dann definitiv kein Mensch mehr und von daher ist es mir egal.

So, das war's dann wieder für diese Woche mit frischen Bildern.

Gruß Jan

Hallo Sergio,

auf einer der Zeichnungen von Maquardt gab es aber Türklinken. Ich habe auch schon überlegt, ob ich Knaufe herstelle oder hatten die Klinken eine andere Form? Wenn ja, wie sahen sie aus?
@all, Danke für die lobenden Worte. Am Wochenende geht es dann hoffentlich mit dem Innenausbau weiter.

Gruß Jan

Moinsen Männers,

hier auf die schnelle mal wieder ein paar Fotos vom aktuellen Stand. Leider bin ich nicht so vorwärts gekommen wie ich gern wollte. Naja, ist halt so. Auf der Agenda standen die Püttingeisen und -beschläge. Es sind meine neuen Freunde. Um die Arbeit ein wenig nach hinten zu schieben habe ich schonmal mit der Schiffsglocke angefangen. Von der Form her ist sie zwar nicht perfekt nach Vorbild, aber was soll's...


Gedreht und gefeilt wurde sie an der Unimat. Am Anfang wollte ich noch Stahl nehmen, aber das funzte nicht so. Alu ging dann aber doch recht gut von der Hand. Apropo Hand, hier noch ein Foto mit meinem Daumen.


Um den Größenvergleich nochmal besser dar zu stellen, hier nochmal auf dem Deck. Die Planken sind im übrigen 2,5 mm breit.



Tja, nun war das erledigt und es ging mit den Jungfern weiter. Die Püttingeisen waren kein großes Ding, schnell Draht drumrum gebogen, unten verlötet und aus dem Rest noch schnell ne Öse gedengelt, Lötzinn druff und fertig. Die Beschläge habe ich mir bei Krick bestellt. Leider gab es sie nur in der 5 mm langen Ausführung und ich bin da schon den erten Kompromiss eingegangen. Der Zusammenbau war dann echt bescheiden. Da ich einzelnen Glieder aufgebogen waren, habe ich sie alle nach dem Zusammenbau zusammen gelötet. Dazu musste aber erst einmal die Farbe runter und das Kupfer ein wenig in Form gebracht werden. Nun vergingen also ein paar Abende damit und am Ende hatte ich endlich 40 beschlagene Jungfern, die nur darauf warteten, am Schiff bemalt und angebracht zu werden.


Aufgrund der Länge der Beschläge kam ich natürlich zu tief. Naja, man kann halt nicht alles haben. Bekamen sie halt ein wenig mehr Wasser ab und wer es nicht weiß, dem wird es auch nicht auffallen. Ich kann damit leben.
Um mal wieder was angenehmes zu machen, baute ich noch schnell Schott und die Gangspillspur. Das Schott ist noch nicht ganz fertig. Da fehlt noch ein Schrank. Die Türklinken habe ich nun auch gegen Knaufe ausgetauscht. Die sind zwar ein wenig groß ausgefallen. Leider habe ich nichts kleineres gefunden. Wer Ideen hat, immer her damit.


Weiter geht es dann hoffentlich am Wochenende.

Gruß Jan

Hallo Ralf,

vielen Dank für deine Nachricht. Ja, die Endy wird beleuchtet sein. Die Lichtausbeute der LED ist so lala und man wird sie später auch nicht mehr sehen. Von daher werde ich das an der Stelle so lassen wie es ist. Ich bin sowieso gespannt, wieviel man vom Innenausbau später durch die Oberlichter sehen wird. Von daher bin total entspannt .

Gruß Jan

Moinsen allerseits,

jaja, ihr habt die Endeavour mit Sicherheit schon längst vergessen. Ehrlich gesagt ging es mir fast genauso. Aber sie steht mahnend im Wohnzimmer und erinnert mich Tag für Tag daran, dass es mal wieder weiter gehen muss. Als erstes stand die Besorgung weiteren Baumaterials auf der Agenda. Regelmäßige Besuche bei einer amerikanischen Fast Foot Kette versorgte mich mit den benötigten Hölzern für die Decksplanken. Die sind mir leider ausgegangen. Als Strafe muss ich nun laufen gehen, damit ich mich wieder in den Maßstab 1:90 schrumpfen lassen kann. Sonst passe ich wieder nicht in den Schrumpf-O-Mat...
Als ich dann mein Wunschgewicht fast erreicht hatte, kam mir dir Palmós in die Quere. Vorteil: Der Maßstab ist größer und ich konnte ersteinmal mit der Diät aufhören und mal wieder etwas weiter bauen. Das ist nun auch schon wieder fast einen Monat her. Dann traf mich der Rückschlag und ich musste mir einen größeren Maßstab wählen. Also baute ich an meiner Mittelkonsole für mein Auto weiter, das wartet auch schon seit über einen Jahr auf Vollendund (Schuld daran war der Schrumpf-O-Mat und die damit verbundenen neuen Möglichkeiten). Nebenbei konnte ich es nicht lassen und fing das nächste Projekt an. Leider erfolgte davon bis jetzt noch keine Fotodokumentation und daher gibt es NOCH KEINEN Baubericht davon. Näheres dazu gibt es aber bald.

Nun, gestern war es dann endlich soweit und der Schrumpf-O-Mat konnte wieder genutzt werden. Es ging endlich an den Kajütenausbau achtern los. Als erstes ging es mit den Schot zur Kapitänskajüte los. Ein bißchen Sperrholz, ein wenig Balsa, Papier und noch eine Brise Funierholz, fertig ist die Laube:


Auch das fehlt noch die Ruderkocke und die Sitzbänke vor den Fenstern. Da der Weg durchs Schiff so weit und eng war und der Kran leider auch kaputt ist, mussten dazu zur leichteren Materialversorgung die hinteren Fenster wieder raus...Dafür erhielten die Seitenwände eine schöne Zierleiste. Laut Maquardt kommen darunter noch Kassetten. Die werde ich mir aber in dem Fall sparen, die sieht nach dem fertigen Ausbau nur der, der den Schrumpf-O-Mat hat. Und das bin ja nur ICH .


Dann wurde alles mal probehalber in die Kajüte gestellt.


Und noch mal schnell ein Blick durch die fehlenden Fenster.


Fehlt nur der lockere Schwung mit dem Pinsel und noch ein paar Details, dann kann der Schmarn auch schon verklebt werden. Was das Streichen betrifft, das habe ich gestern doch noch schnell erledigt.


Soweit so gut für's erste. Es geht bestimmt bald wieder weiter. Die Batterien vom Schrumpfer sind alle und ich muss erst wieder neue kaufen fahren. Leider dauert das ein Weilchen, da ich mich nun nicht mehr groß machen kann. Jetzt ist der Weg zum Aldi gleich 90 Mal länger. Ich weiß auch noch nicht, wie ich Batterien schleppen soll. Naja, sind zum Glück Knopfzellen. Die kann ich dann auch rollen....

Gruß Jan

Hallo @ all,

vielen Dank für eure Zeilen. Nun wollen wir noch das Mysterium des Rundhäusl lüften. Seit gespannt!
Na wozu die Rundhäusl waren ist doch klar. Da hat der lieber Herr Cook seine Prostituierten untergebracht. Ist doch klar . Wenn man so lange weg von Muttis Brust ist, dann braucht man auch schon ein wenig Ablenkung. Und da Weibsvolk nichts auf dem Schiff zu suchen hat, musste er sie halt verstecken .

Ich habe nochmal in AotS nachgeschaut. Dort werden die Rundhäuslen als Schrank angeführt. Das Aussehen habe ich mir von Fotos vom Replika abgeschaut, welches in dem Shpyard-Bastelbogen abgebildet ist. Das Thema mit dem Fenster sehe ich gespannt. Ich finde es lustig, dass es Euch jetzt erst auffällt, dass ich in der Mitte kein Fenster habe. Das Thema war doch vor 2-3 Seiten schonmal auf dem Tisch .

So, werde jetzt meine Batterien weiter nach Hause rollen...

Gruß Jan

Moinsen Männers,
ich habe es geschafft und bin nun wieder zurück vom Aldi. Da es nun keine Ausreden mehr gab, schritt ich wieder zur Tat. Auf der Agenda stand nun ein Tisch und noch der fehlende Kamin, damit die Nutten, äh blinde Passagiere, nicht so frieren müssen, wenn sie mit dem wenigen Hab und Gut in der Kabine des Kapitäns stehen.

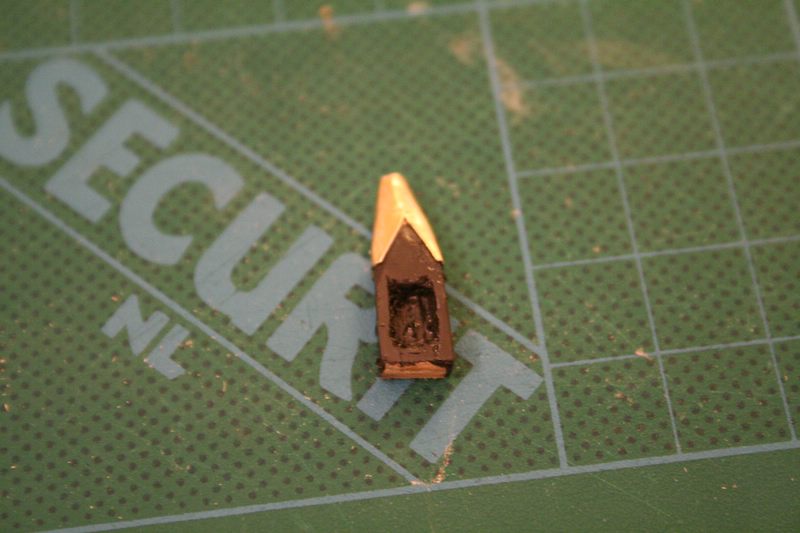

Der Kamin entstand aus 2 Stücken unbenuttzter Rührstäbchen unbekannter Herkunft und ein Stück vermessingtes Blech. Ein wenig schnitzen hier, ein wenig schleifen da, zum Schluss noch ein wenig Farbe, fertig ist die Laube.

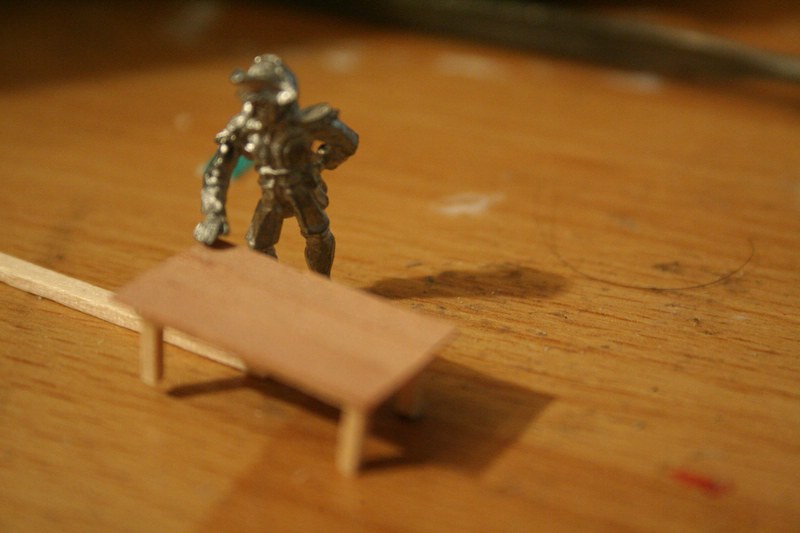

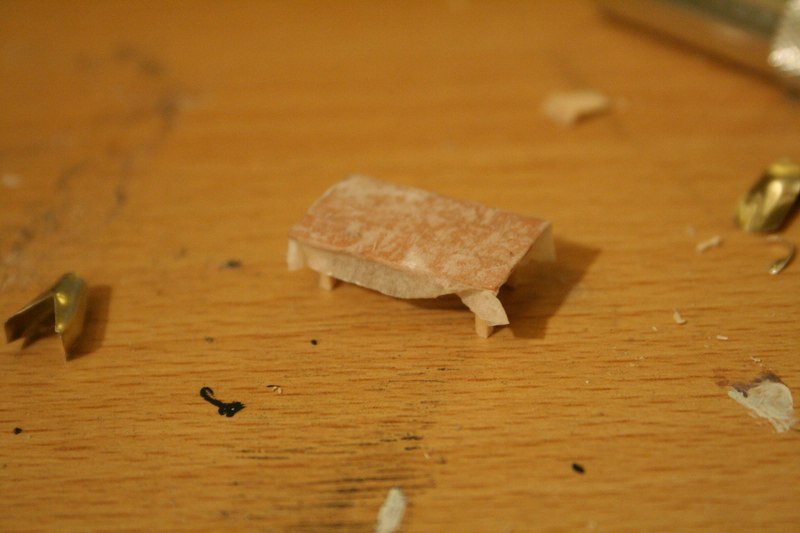

Der Tisch wiederum entstand durch ein Holzrahmen mit 1*1 mm Holzleisten. Darauf wurden dann Funierstücke geklebt und zu einer Tischplatte verschliffen. Nun noch 4 Füße angeklebt, schon stand das gute Stücka auf 4 Beine. Fehlt nur noch die Tischdecke. Da musste eine Lage unbenutztes! Klopapier herhalten. Mit Textilfix getränkt, ein wenig gezuppelt und bepinselt stand es dann auch razifazi in der Kabine. Apropo Kabine, das Schot ist nun auch fertig detailiert worden und an seinen Platz fest verdübelt, mmh, verzeiht, verklebt worden. Mir war es einfach nicht möglich, Holzsplitter in der richtigen Größe zu schrumpfen...

Nun viel Text, keene Bilder, das geht natürlich nicht. Hier nun für die, die zu faul sind zu lesen (wie ich meistens), die Bildershow:


So, nun muss ich mir nur noch Gedanken machen, wie ich in dem Maßstab Stühle hinbekomme. Für Tipps und Tricks bin ich da seeeehr offen. Aber man sieht, die Mühe lohnt sich. Wenn die Fenster geputzt wieder im Schiff sind, kann man die kleinen Details alle sehen

Gruß Jan

Wie, was, Blumen? Meine Frau bekommt schon kaum welche, warum sollte denn der Kapitän welche bekommen? Ich werde die Kajüte auch nicht rosa anstreichen

Moin Moin,

auch hier gibt es wieder was neues, wenn auch nur ein Mini-Update. Ich habe lange überlegt, wie ich das Problem mit den Stühlen löse. Auf dem Klo bekam ich dann endlich den Einfall .
Bau doch das Gestell aus Draht. Gesagt, getan, ein wenig biegen hier, ein wenig zuppeln da, fertig ist die Laube. Als Sitzauflage und für die Lehne noch schnell ein wenig Funier dranpappen, so könnte es gehen. Es fehlt noch ein wenig Farbe, aber so werde ich das lassen. Hier noch ein Bild von den 2 Baustufen. Das wars dann ersteinmal. Nun muss ich wieder zur Arbeit. Urlaub ist ja leider wieder zu Ende...


Gruß Jan

Moin Moin Männers,

die Einrichtung in der Kapitänskajüte ist soweit nun vollständig. Es gab 4 Stühle, eine Weltkarte und natürlich eine Flasche mit "Wasser". Das muss reichen. Leider war ich beim Fotos machen ein wenig säumig, daher sind auch die Decksbalken schon eingezogen. Ich überlege auch noch, die Kniee einzubauen, bin mir aber nicht sicher, ob sich der Aufwand lohnt. Viel sehen wird man später davon nicht... Wie es sich gehört, bekam der gute Herr auch noch eine LED an die Decke spendiert. Leider gab es keine Halogenspots in dem Maßstab. Dann hätte ich sie so schön in die Decke einlassen können...


Gruß Jan
