Mittwoch, 21. März 2012, 12:51

Manno

Hier mal ein original Bild.

Und hier der Vergleich im Sonnenlicht fotografiert.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

152

Mittwoch, 21. März 2012, 21:41

Hi Stef,
der Unterschied deiner berechneten Widerstände (z.b. 150 Ohm bei einer weißen LED)
zu den vom Rechner vorgegebenen (10 Ohm bei zwei Weißen) steckt in der Anordnung.
Du hast jeweils mit einer einzigen LED gerechnet.
Der Rechner hat aber versucht, möglichst viel Licht mit wenig Strom herauszuholen.
Deshalb liegen dann zum Teil zwei LEDs in Reihe / drei LEDs in Reihe.

Die Reihenschaltung spart tatsächlich Strom, hat aber den Nachteil,
dass schon bei geringer Spannungsverringerung der Stromquelle,
die Lichtintensität der LEDs drastisch nachlässt.
Also würde man bei der vom Rechner vorgeschlagenen Anordnung sofort sehen,
wenn die Batterien sich langsam leeren.

Außerdem versucht der Rechner möglichst den Strom der LEDs aufs Maximum zu setzen.
Das ist aber bei deiner Dioramen-Beleuchtung fast nirgends nötig.
Im Gegenteil dazu hast du fast bei jeder LED eine andere Helligkeit,
die das Diorama benötigt.
Dabei sind die Ströme oft schon sehr klein.
Das bedeutet aber auch, dass du bei unterschiedlichen Strömen jeweils nur eine LED nutzen kannst.
Eine Reihenschaltung würde ja beide LEDs mit dem selben Strom beschicken.

Bau also lieber immer nur eine LED mit Vorwiderstand an die Stromquelle.
Dann kannst du den Widerstand so wählen, das die Lichtstärke passt.
Bei den kleinen Strömen, die dir meist reichen, kommst du auf wesentlich weniger Gesamtverbrauch,
als der Rechner angibt.
Das heißt, deine Batterien werden einige Tage (vielleicht über zwei Wochen?) reichen.
Wenn z.B. der durchschnittliche Strom bei einer LED nur noch bei ungefähr 1 mA liegen würde,
dann könntest du 12 LEDs ungefähr einen knappen Monat am Stück leuchten lassen... :pfeif:

Zu den Figuren:
Ich find die Klasse! :ok:

Du musst die ja auch nicht im Sonnenlicht stehend vergleichen.
Die sind ja nachher ganz anders beleuchtet, dann passt das perfekt!

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

153

Donnerstag, 22. März 2012, 18:55

HI

Danke, jetzt hab ich es kapiert.

Das nächste Diorama ist auch schon gesichert.

Auf dieser Seite habe ich 2 Modelle gefunden, die zueinander passen.
Star Wars Modelle 1:100

Und was soll ich sagen, das Shuttle habe ich schon, sofern es meine Tochter mir überlässt.
Und ab heute auch den AT-AT
Günstiger gibts den nicht mehr, meistens ist er doppelt so teuer.

Und das soll es werden

Die rechte Figur wurde wieder neu bemalt und bleibt jetzt so.
Diese hat jetzt die gräuliche braune Farbe bekommen, wie im Film.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

154

Donnerstag, 22. März 2012, 23:07

Hey Stef!
Das Koppel is aber Silbern!
Ne ne ne ... wat machs du für Fehler! :pfeif:

Aber mal im Ernst, sei jetzt mal zufrieden mit deinen Figuren!

Wenn ich so an meinen eigenen Arbeiten rummäkeln würde, dann würd ich nie was fertig bekommen. :lol:

Du kannst mit dem was du da gemacht hast mehr als nur zufrieden sein.
Ich würd es nicht so gut hinbekommen.
(Deshalb ist erst mal meine Dioramen-Idee auf Eis gelegt)

Ich schau lieber dir zu, wie du was schönes zauberst!
Und deine neuer Plan ist ja schon etwas heftig!
Wie groß wird das Ganze denn dann?

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

155

Freitag, 23. März 2012, 09:18

Zitat von »Bochumer Kapitän«

Wie groß wird das Ganze denn dann?

Hi

Das ist ne gute Frage.
Der At At ist ca 20 cm hoch.
Dann könnte die Plattform 25-28cm hoch sein und 25-28 cm breit und doppelt so lang.
Das Shuttle ist 24cm hoch.

Ich schätze mal 60x40x60

Ein ganz schönes Monsterdio.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

156

Freitag, 23. März 2012, 09:40

Zitat von »TK5512«

Ein ganz schönes Monsterdio.

Aber ein echt umwerfendes Teil, solltest du das jemals fertig kriegen.

Aber bau jetzt erst mal dein aktuelles Dio fertig, dann sehen wir weiter...

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

157

Samstag, 31. März 2012, 12:34

So,
weiter geht´s.

Ich habe mal am Dio weiter gemacht.

Die Decke wurde eingebaut

Danach habe ich die Tür verstärkt und Unten und an den Seiten Halterungen eingebaut.

Die Tür kann nun eingesetzt werden und beim herunterdrücken ist die verriegelt.

Danach kam wieder eine Schicht Gips darauf und mit einer selbst gefertigten Zahnspachtel wurden die Rillen modelliert.
Am Schluss wurde das Ganze dann mit weißem Lack besprüht.

Am Scheinwerfergerüst habe ich die Scheinwerfer aus 1mm PS gebastelt und angeklebt.

Die Stütze für den Snowspeeder bekam noch 4 Hülsen zur Aufnahme der Drähte.
Diese habe ich oben Oben und Unten etwas länger gelassen

Im Boden des Snowspeeder´s wurden analog auch 4 Löcher gebohrt durch die die Hülsen von der Stütze gesteckt werden.

Des-weiteren bekam die Bodenplatte des Hangars 4 Löcher für die Hülsen.

jetzt kann man den Boden des Snowspeeder´s auf die Stütze stecken, die wiederum im Boden des Dio´s steckt.
Das Gleiche habe ich bei dem Scheinwerfergerüst getan.
Schon jetzt halten die Teile ohne Kleber und es ist ein Leichtes die Kabel in den Hohlraum des Diorama´s zu führen.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

158

Sonntag, 1. April 2012, 13:49

Moin

Weiter gehts

Als nächstes wurden einige Teile schwarz grundiert.

danach kam eine Schicht Grau.

An einigen Stellen habe ich dann wieder die graue Farbe abgeschabt.

Auf der Unterseite habe ich leider den Farbstreifen vergessen.

Die Öffnung wurde mit mittelbraun bemalt, mit Dunkelrot gewaschen und dann mit Orange gehighlightet.
Am Schluss noch ein dezentes Washing mit Schwarz.

Ich habe der Cockpithaube neue Scheiben verpasst, da die vorherigen zu dünn und wellig waren.

Und die Übersicht.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

bullifan

Beiträge: 899

Realname: Marcus

159

Sonntag, 1. April 2012, 21:16

Hi Stefan
Bin bis jetzt nur stiller Mitleser ....... aaaaaber jetzt muß ich mal schreiben das mir dein Projekt sehr gut gefällt :wink:

Schwarze Grundierung dann Grau darüber und wieder stellenweise weg ...... macht KLASSE Gebrauchs/Alterungsspuren

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

160

Montag, 2. April 2012, 16:49

HI

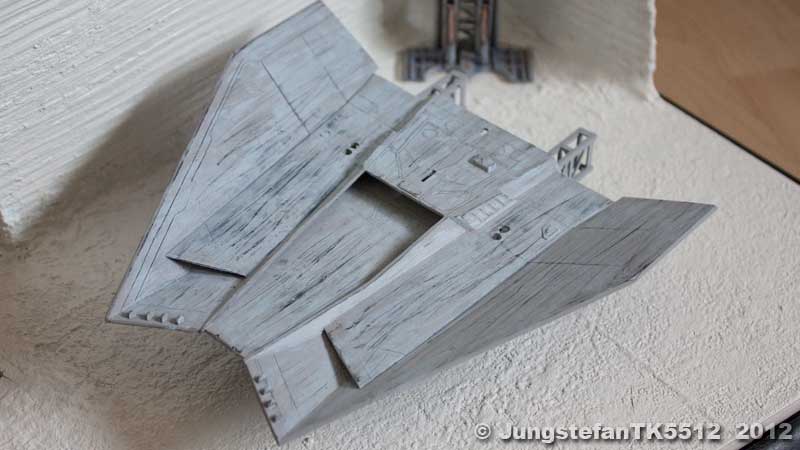

Ich habe die Streifen auf der Unterseite nachträglich hinzugefügt.
Ich habe mich für Blau entschieden.

Mit Revel-Color Stop worden diese zuvor maskiert um die Lackabplatzer zu simulieren.
Danach mit Mattlack lackiert und mit Schwarz und Dunkelbrauner Pastellkreide weiter gealtert.

Ich steh auf solch extreme Alterung bei Modellen.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

161

Montag, 2. April 2012, 17:22

Mann!
Jetzt war er aber wirklich im Schneematsch!
Diese Rebellen geben aber wirklich nicht acht auf ihr Gerät...
Alles junge Hitzköpfe!
Ständig was kaputt!

Du hast schon ein erstaunliches Diorama zusammen.
Ich kann´s gar nicht mehr abwarten, bis ich das Ganze angemalt und mit Beleuchtung sehen kann.

Bau aber bitte mit der gleichen Sorgfalt weiter und lass dich nicht hetzen...

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

162

Dienstag, 3. April 2012, 17:57

HI

Ich habe jetzt mal ein wenig Licht in die Sache gemacht.
Flugfeldbeleuchtung und der Scheinwerfer-Turm wurden mit LED´s versehen.
Da ich aber keine Lust hatte ein Video zu machen habe ich nur ein animiertes Gif gemacht um den Flackerschein der äußeren Lampe zu zeigen.
Das Gif ist allerdings recht groß geworden, daher dauert es bis es geladen ist.

Hier die Flugfeldbeleuchtung.

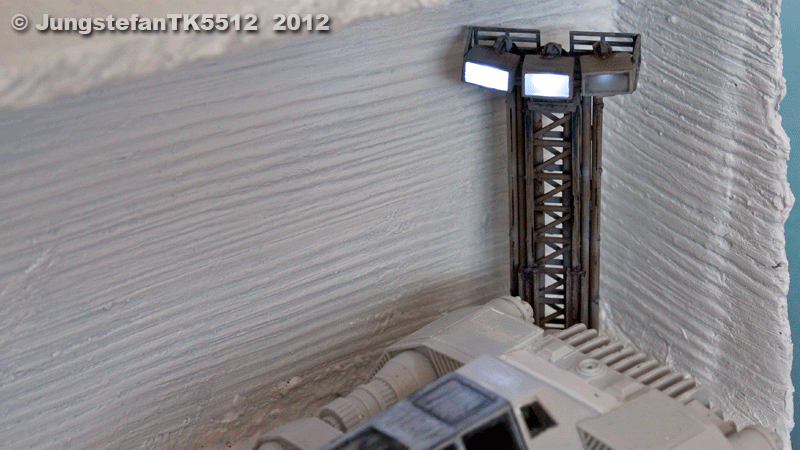

Und der Turm

Danach habe ich wieder Gips angerührt und um die Basen von Turm und Ständer geschmiert um diese in den Schneeuntergrund zu integrieren.
Auf den noch nassen Gips habe ich dann wieder Gipspulver gestreut.
Jetzt muss es trocknen.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

163

Dienstag, 3. April 2012, 19:01

Absolut Geil!

Das sieht schon echt realistisch aus.
Super geworden! :ok:

Bisher hast du die Gratwanderung zwischen Kunst und Kitsch mit Bravour bestanden.
(Haben wir ja auch nicht anders von dir erwartet...

)
Also schrauben wir jetzt unsere Erwartungen an dich noch höher!

lg,
Frank
P.S. Vergiss nicht, den Schnee bei den Gittern und im Bereich der sich bewegenden Personen "Plattzutreten"...

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

_Renegade_

Beiträge: 447

Realname: LarsHofmann

Wohnort: Ortrand

164

Mittwoch, 4. April 2012, 14:28

Schön schön...

Sieht aus als wenn der R2 in die Wartungsluke pinkelt

Grüße

Lars

SdKfz 9
Swedish Regal Ship VASA von Revell
I don´t need luck, I have gun´z

Zum Seitenanfang

bullifan

Beiträge: 899

Realname: Marcus

165

Mittwoch, 4. April 2012, 18:15

Klasse mit der Beleuchtung :respekt:

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

166

Sonntag, 8. April 2012, 15:10

Fohe Ostern alle miteinander.

ich war nicht ganz untätig.

Die Oberseite habe ich zuerst wieder schwarz grundiert.

Dann die Flächen mit einem hellen Grau aufgehellt

Und mit der Gundfarbe das ganze Modell lackiert.

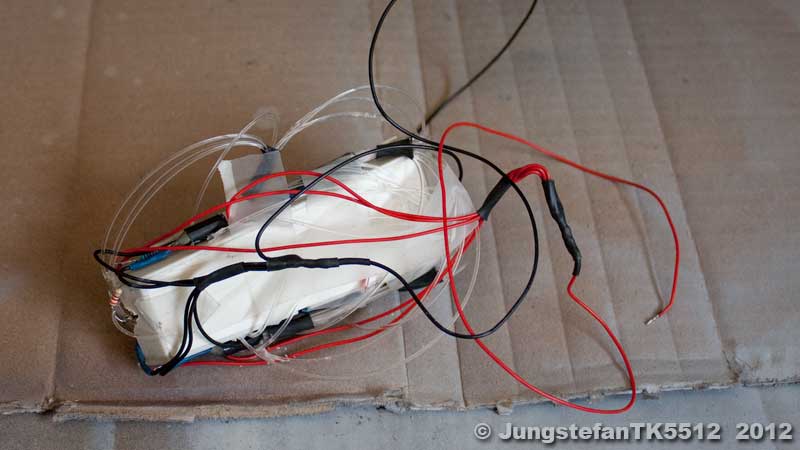

Die Beleuchtung im Inneren ist auch fertig.

Die 1mm Glasfaserstrippen sind allerding so fest und unbiegsam, dass ich befürchte diese nicht ins Modell zu bekommen.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Sciencegalaxy

Beiträge: 526

Realname: Kurt

167

Montag, 9. April 2012, 12:00

Hallo Stefan,

erst einmal auch Dir ( euch) frohe Ostern.
Eine echt geniale geniale Arbeit die Du hier zeigst.
Ich freu mich schon auf die Fertigstellung.

Ich habe da was gefunden was Du vielleicht gebrauchen könntest oder stimmt da der Maßstab nicht?

Hier der Link

Gruß

Kurt

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

168

Montag, 9. April 2012, 16:32

HI

Die Knazel ist nun eingebaut.

Auf der Unterseite musste noch die LED für den Schweßroboter verklebt werden.

Danach wurde die Kanzel eingeklebt.

Dann der Test, ob noch alles funktioniert.

Hier ein paar Testfotos.
Leider kann die Kamera es nicht so rüberbringen, wie es tatsächlich wirkt.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

169

Montag, 9. April 2012, 23:33

WOW!

Deine Beleuchtung ist für diesen Maßstab echt realistisch geworden.
Da gehst du ja gleich in die Vollen!
Ich hoffe, dass dein Diorama andere dazu herausfordert, auch mal etwas mehr an Beleuchtung zu versuchen.
Ich finde es jedenfalls bis jetzt schon Preisverdächtig...

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

170

Montag, 9. April 2012, 23:38

N´Abend

Ich habe versucht mit einem Video die Lichtstimmung einzufangen.
hat nicht ganz geklappt.
Entweder war es zu hell oder zu dunkel.
Ich werde morgen bei Tageslicht noch mal einen Versuch starten.
Hier nun das Video, das im Dunkeln gemacht wurde.
Sorry wegen der Quali, aber meine Kamera kann nicht mehr.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

171

Dienstag, 10. April 2012, 11:12

Hier wie versprochen eine hellere Version des Video´s.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

Ka.Fi

Beiträge: 1 669

Realname: Daniel

Wohnort: Aachen

172

Dienstag, 10. April 2012, 22:12

Mehr kann ich dazu eigentlich nicht sagen...

Gruß, Daniel :wink:

im Bau: Mayflower

Zum Seitenanfang

Looser

Beiträge: 7 809

Realname: Roland

Wohnort: Pernitz (Niederösterreich)

173

Mittwoch, 11. April 2012, 17:27

ECHT HAMMER

hätt max. das meiste Licht der Tiefenstrahler auf den Snowspeeder gelenkt :nixweis:

und was mir jetz erst auffällt :bang:

sollten die die Wände aus aus "Eis" bestehn hätt ich die vertikal "verputzt"

(Schmelzwasser) :bang:

ansonst...der nicht arbeiten wollende Scheinwerfer, der Schweissroboter (solche hätt ich auch gern in der Firma

), die Beleuchtung, die Figuren,.....ALLERERSTE SAHNE!!!!! :thumbsup:

mfG

Roland

ALLE Menschen sind frei und gleich an Würde und Rechten geboren

Das Horn Helm Hammerhands soll erschallen in der Klamm, ein letztes Mal.
Dies Möge die Stunde sein da wir gemeinsam Schwerter ziehen, Grimmetaten erwachet auf zu Zorn, auf zu Verderben und blutig Morden

„Selbst das wildeste Tier kennt doch des Mitleids Regung“ - „Ich kenne keins und bin deshalb kein Tier“

Zum Seitenanfang

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

174

Mittwoch, 11. April 2012, 18:27

Stef, laß dich drücken! :lieb:

Fantastisch gemacht! :thumbsup:

Das haben andere in 1:1 nicht so gut hinbekommen...

Das ist so gut, das könnte in einem Star-Wars Film als Kulisse dienen.
Wenn jetzt die Wände noch ein bisschen überarbeitet werden, dann wird´s perfekt.
Machst du da noch was mit Gel oder wie geht´s da weiter?
Kommen bald auch die Figuren der Trooper und der C3PO ins Spiel?

Ich kann´s gar nicht mehr abwarten, das ganze komplett zu sehen.

lg,
Frank

Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

175

Donnerstag, 12. April 2012, 09:06

Hi,
freut mich dass es euch gefällt.

Zitat von »Looser«

"Eis" bestehn hätt ich die vertikal "verputzt"

Im Film sind die Rillen auch horizontal. Ich denke das Muster kommt von der Maschine die die Höhle gebohrt, gegraben, geschabt oder wie auch immer, hat.

Zitat von »Bochumer Kapitän«

Machst du da noch was mit Gel oder wie geht´s da weiter?

Auch hier gilt, im Film sind die Wände eher matt.
Bei mir glänzen diie Wände ein wenig.
Auch hier könnte es sein, dass das Eis beim ausschaben matt wird und da es ja bei Dauerfrost nicht mehr aufschmelzen kann, bleibt es wohl auch so.

Zitat von »Bochumer Kapitän«

Kommen bald auch die Figuren der Trooper und der C3PO ins Spiel?

Trooper kommen noch, auch der 3PO.
Zuerst muss noch der Speeder fertig gemacht werden und einige Stellen auf dem Schneeboden verbessert werden.
Und die Deko fehlt noch.

lg
Stef

"Nur lächeln und winken, Männer."

Zum Seitenanfang

bullifan

Beiträge: 899

Realname: Marcus

176

Freitag, 13. April 2012, 21:04

Hi Stef

Waaaahnsinn echt große Klasse

Zum Seitenanfang

_Renegade_

Beiträge: 447

Realname: LarsHofmann

Wohnort: Ortrand

177

Freitag, 13. April 2012, 22:56

Hi Stef...

Ich finde es gut wie es ist... Die Frässpuren im Eis sind stimmig und nur mat wären die Flächen durch Raureif. Da kann man aber ein Auge zudrücken denke ich. Zur Beleuchtung fällt mir nix besses ein als "rischtisch jeil"

...

Lars

SdKfz 9
Swedish Regal Ship VASA von Revell
I don´t need luck, I have gun´z

Zum Seitenanfang

Clemi

Beiträge: 2 787

Realname: Clemens

Wohnort: Thüringen

178

Freitag, 13. April 2012, 23:43

Unglaublich. Die Videos sind echt der Knaller, so wahnsinnig realistisch.
Man oh man, und ich bekomm noch nicht mal ne LED zum Leuchten... :roll:

Jedenfalls meinen größten :respekt:

für dieses Meisterwerk des beleuchteten Modellbaus.

The "Earth" without "Art" is just "Eh".

Zum Seitenanfang

TK5512

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

179

Montag, 16. April 2012, 18:58

Zitat von »Clemi«

Man oh man, und ich bekomm noch nicht mal ne LED zum Leuchten...

Hi
Hatte ich auch keinen schimmer, wie ich welche Widerstände ich da immer benutzen muss.
Aber lass dir mal von Frank die Tel geben und ruckzuck kannste das auch

lg
Stef

"Nur lächeln und winken, Männer."
