Holz: Französische Korvette "La Créole " 1827 im Maßstab 1:48

gobidoc

Beiträge: 3 619

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

1 921

Sonntag, 7. Juni 2015, 20:36

klein und fein , deine Präzision ist sehr beachtlich :ok:
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 922

Sonntag, 14. Juni 2015, 21:54

Fortsetzung: Beiboote – Bau der Schaluppe
Die Malle für die Schaluppe steht nun zum Aufbringen des Spantengerüstes soweit bereit. Um später das Ausformen der Bootsschale überhaupt zu ermöglichen, klebe ich Tesafilm auf die Mallenform, damit das Spantengerüst nicht mit dieser verklebt.
Im Weiteren stelle ich nun die Bodenwrangen aus selbst gesägten Birnbaumholzleisten 1,5 mm / 1,5 mm her. Mittels Lötkolben biege ich die gewässerten Holzleisten in die passende Form und verklebe sie mit dem Kielschwein. Analog dazu werden die Auflanger angefertigt und überlappend an die Bodenwrangen mit Weißleim geklebt. Die notwendigen Fixierungen erledige ich mit Pinnwandnadeln. Gerade hier zeigt sich es wie wichtig es ist, die Malle aus einem festeren Holz anzufertigen, um eine gute Fixierung zu erreichen.




Um sicher zu gehen, ob diese Methode so funktioniert, nahm ich das Spantgerüst nach den ersten vier Spanten nochmals von der Malle. Es ließ sich ohne Probleme lösen, wie auf dem letzten Bild zu sehen ist.


Wer hat an der Uhr gedreht? Ist es wirklich schon so spät? Soll das heißen, ja ihr Leut´, mit dem „Basteln“ ist Schluss für heut´…

Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 923

Montag, 15. Juni 2015, 02:58

Guten Morgen Johann,

was heißt so spät, so früh... ;)

Immer wieder ein Genuss, dir über die Schulter zu schauen. :ok:

Da wird jeder königliche Hofschuhmacher neidisch.

Vergiss am Ende die Eimer nicht, solch eine Schaluppe hatte fast ein Dutzend davon an Bord. Unsere französischen Freunde hatten wohl vorgesorgt, für alle Fälle... ;)

Beste Grüße :wink:

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

DerDa

Beiträge: 515

Realname: Uwe

Wohnort: Heidelberg

  • Nachricht senden

1 924

Montag, 15. Juni 2015, 08:16

Ein Augenöffner nach dem anderen, in diesem Baubericht! Daher also kein Balsa, hatte mich schon gefragt.
Vielen Dank, Johann!

Jetzt juckt es mich in den Fingern, ob man zumindest Ähnliches auch in kleiner umsetzen kann.
Holz: H.M.S. Surprise trotz Mamoli

Fertig: Spit Ia des FG 28

Fertig: Spitfire Mk. II a 1:32 die Zweite

Fertig: Isst ein Modellbauer ein Eis …

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

1 925

Montag, 15. Juni 2015, 11:52

Moin Johann! :wink:
Megainteressant und fulminant in der Ausführung 8o !! Und schön, dass auch Du nicht gerade mit Fachchinesisch sparst, das entlastet einen. Ich hab nämlich zuerst auch nur die Hälfte kapiert :thumbsup: . Ich schau Dir mal ein bisschen weiter still über die Schulter, okay? Nicht erschrecken also. ;)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 926

Montag, 15. Juni 2015, 17:22

Zitat von »Lourence«

Vergiss am Ende die Eimer nicht, solch eine Schaluppe hatte fast ein Dutzend davon an Bord. Unsere französischen Freunde hatten wohl vorgesorgt, für alle Fälle... ;)


Hallo Bernd,

die Franzosen vertrauten wohl wenig in ihrer Fähigkeiten als Bootsbauer ... :D
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 927

Montag, 15. Juni 2015, 17:46

Hallo Johann,

in der Tat, die Barkasse der Royal Louis von 1668 hatte verbrieft:

- mind. 1 Dregganker von rund 30 Kg
- 2 Bootshaken und
- 12 Schöpfeimer

Zu dumm, wenn dann nur 11 Mann an Bord waren. :lol:

Beste Grüße

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

1 928

Montag, 15. Juni 2015, 18:38

Zitat

die Franzosen vertrauten wohl wenig in ihrer Fähigkeiten als Bootsbauer ... :D
:abhau: :abhau: :abhau: :ok:

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 929

Montag, 15. Juni 2015, 18:58

Zitat von »drake«

Und schön, dass auch Du nicht gerade mit Fachchinesisch sparst, das entlastet einen. Ich hab nämlich zuerst auch nur die Hälfte kapiert :thumbsup:

Hallo Chris,

das ist extra für Dich ... :D :D :D
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

1 930

Montag, 15. Juni 2015, 19:34

I'm loving it!! :thumbsup: ;)

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

1 931

Montag, 15. Juni 2015, 19:57

so do I!!!

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 932

Samstag, 20. Juni 2015, 11:32

Dieses feine und filigrane Gebilde, kann einen schon manchmal an den Rand der Verzweiflung bringen. :heul:
Aber trotzdem macht es immer wieder Spaß!:ok:

Fortsetzung: Beiboote – Bau der Schaluppe

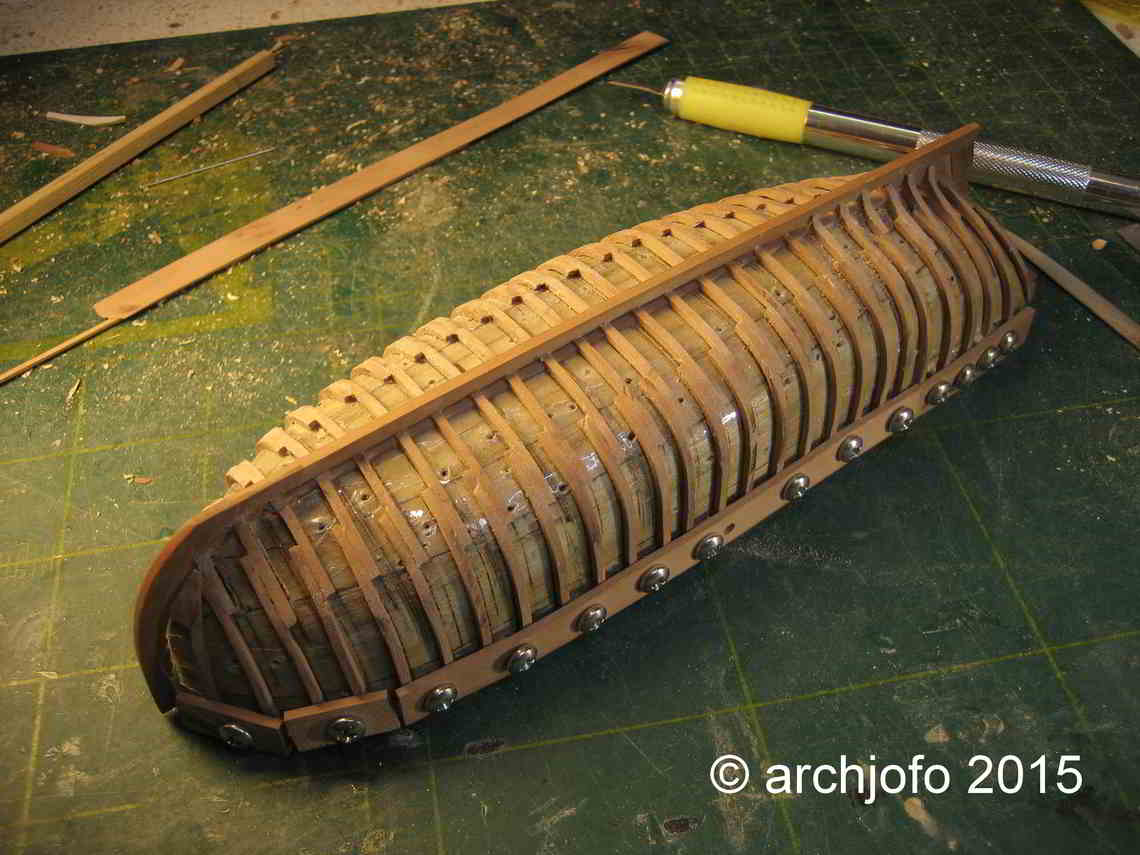

Das Spantengerüst ist mittlerweile bis auf den Bug- und Heckbereich hergestellt. Nun kommen die entscheidenden Bereiche der Schaluppe, die besonders hinsichtlich der späteren Formgebung eine schwierige Anarbeitung an den Kiel erfordern.
Hier noch einige Bilder vom derzeitigen Arbeitsstand:






Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

AnobiumPunctatum

Beiträge: 1 160

  • Nachricht senden

1 933

Samstag, 20. Juni 2015, 12:48

extraordinary. Absolut klasse. :respekt:
Gruß Christian

in der Werft: HM Cutter Alert, HM Sloop Fly im Maßstab 1/36 nach eigenen Rekonstruktionen


"Behandle jedes Bauteil, als ob es ein eigenes Modell ist; auf diese Weise wirst Du mehr Modelle an einem Tag als andere in ihrem Leben fertig stellen."

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 934

Samstag, 20. Juni 2015, 17:56

Guten Abend Johann,

... und ich beschwere mich über 1.200 Einzelteile für die sichtbaren Geschütze... :S

Ich vermute mal, diese Anzahl an Bauteilen kommt am Ende allein schon für deine Schaluppe zusammen, n'est-ce pas ? :ok:

Beste Grüße

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 935

Sonntag, 21. Juni 2015, 11:57

Hallo Bernd,

na, so schlimm wird es ja doch nicht werden ... :D
Vielleicht um die 200?
Ist doch ein schönes Rätsel, oder?

Heute war ich schon mal fleißig in der Werft, aber leider sieht man eigentlich nicht
viel.
Fortsetzung: Beiboote – Bau der Schaluppe

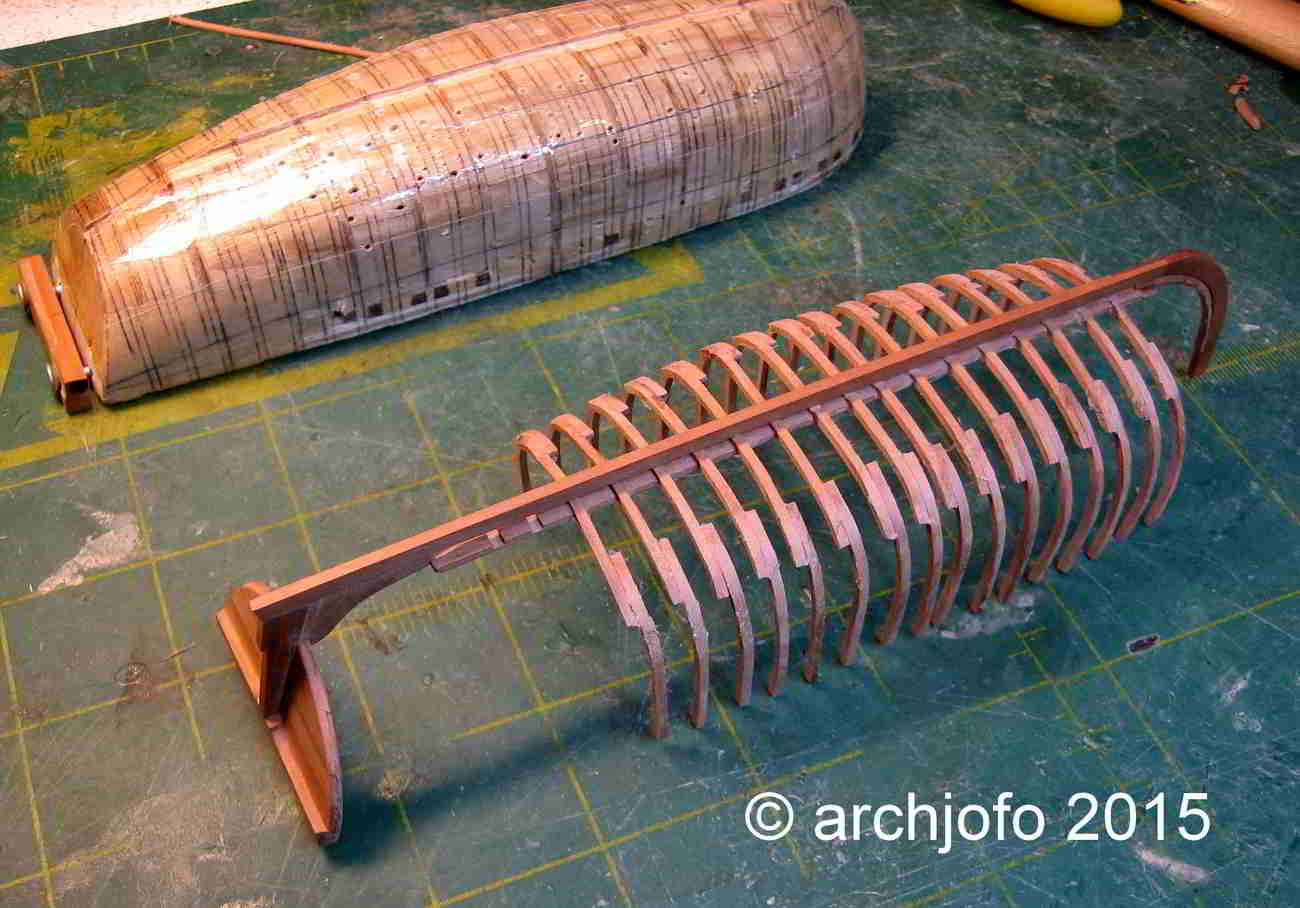

Das Spantengerüst wurde noch bis zur Aufbringung des Kiels um 3 Spantenpaare ergänzt. Nach exakter Ausrichtung und Anpassung verklebte ich den
vorbereiteten Kiel mit Heckspiegel mit dem Kielschwein. Zur Fixierung eignen sich hier ganz gut Gummiringe, wie man auf dem Bild sehen kann.


Bis demnächst …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 936

Sonntag, 21. Juni 2015, 16:34

Hallo Johann,

ich habe natürlich jeden Nagel einzeln gezählt. :D

Im Ernst, mit allen Einzelteilen, samt Maste, Takelung und sämtlicher Eimer ;) , da wird schon was zusammenkommen. Den Spaß habe ich ja auch noch vor mir...

Beste Grüße

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 937

Sonntag, 21. Juni 2015, 20:28

Fortsetzung: Beiboote – Bau der Schaluppe

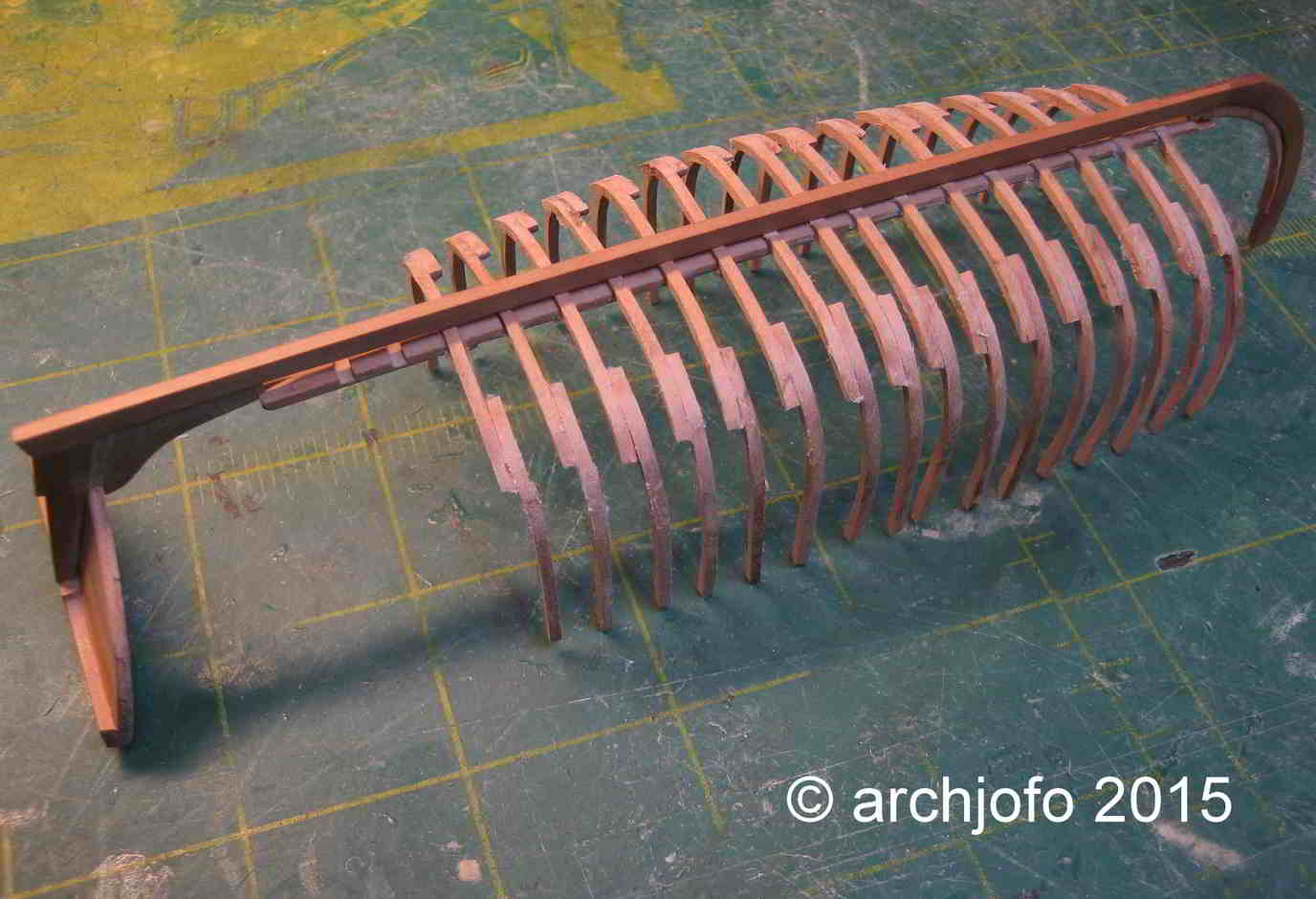

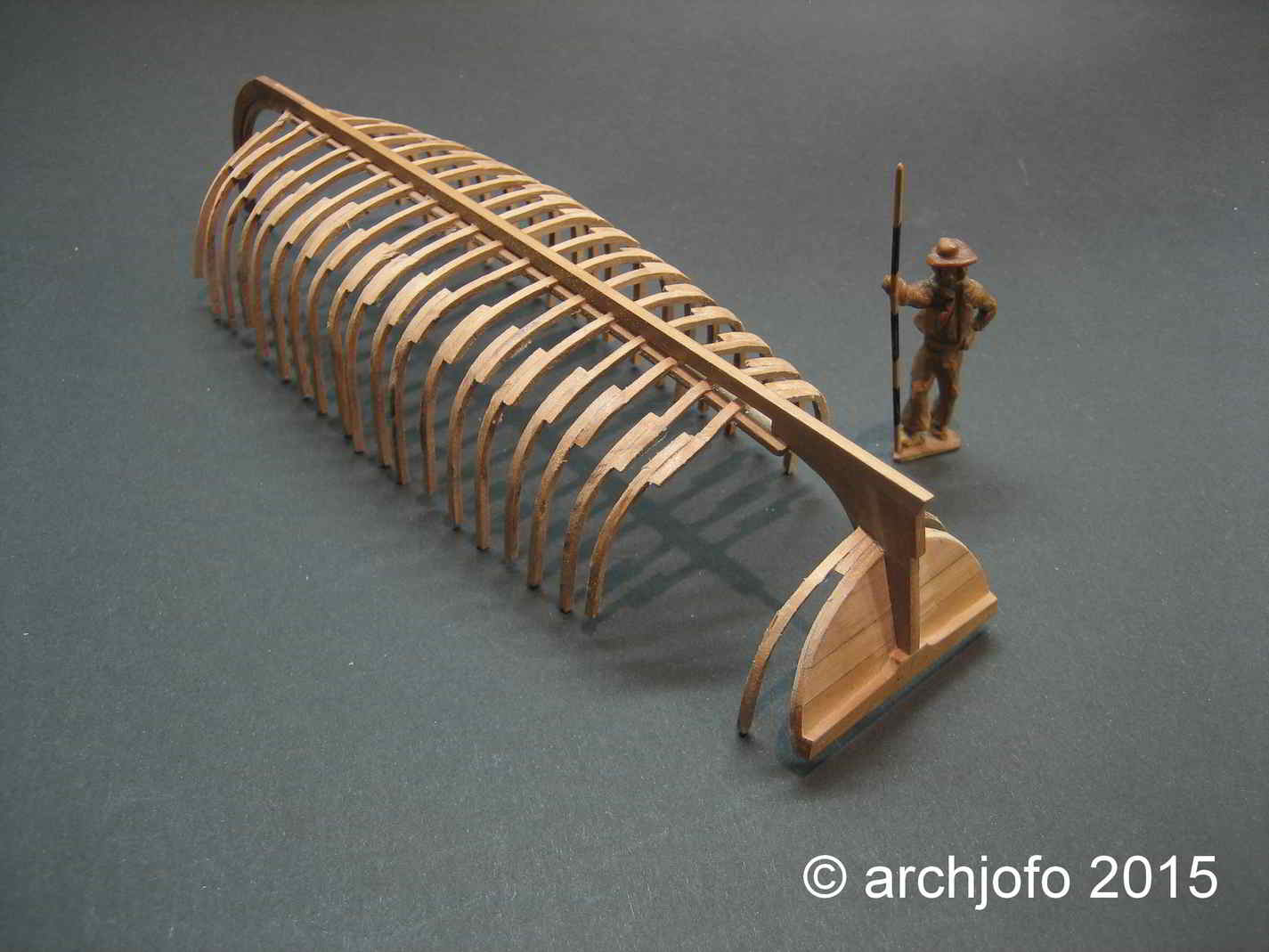

Hier noch zwei Bilder vom Spantengerüst bevor die letzten kritischen Spanten eingebaut werden.




Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

jollyroger

Beiträge: 1 080

Realname: Christian

Wohnort: Hallbergmoos

  • Nachricht senden

1 938

Sonntag, 21. Juni 2015, 20:40

Sehr saubere arbeit bin ich aber bei dir gewohnt trotzdem immer schön anzusehen :thumbsup:
Mfg Christian
Der Nachbar hört AC/DC ob er will oder nicht :cracy:

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 939

Sonntag, 21. Juni 2015, 21:17

Guten Abend Johann,

du alter Seelenfänger, erst präsentiert man die Arbeit auf verrot.. äh... verschlissenem Untergrund, um danach den Stand der Dinge umso mehr edel in Szene zu setzen et voilà das Staunen wird umso größer. Psychologie vom Feinsten. ;)

Was dich wirklich neben der eigentlichen Modellbauarbeit von anderen extrem unterscheidet ist, dass du damit immer wieder dokumentierst, was für ein Ästhet du bist. :smilie: Das sieht alles so einfach auf den Aufnahmen aus, ist es aber nicht, wir wissen das und wissen das zu schätzen. ;)

Beste Grüße

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

1 940

Montag, 22. Juni 2015, 20:14

Ein wahres Wort gelassen ausgesprochen :thumbsup: . Dass das mitnichten einfach ist, macht es ja so unglaublich! 8o

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 941

Dienstag, 23. Juni 2015, 20:24

Zitat von »Lourence«

Guten Abend Johann,

du alter Seelenfänger, erst präsentiert man die Arbeit auf verrot.. äh... verschlissenem Untergrund, um danach den Stand der Dinge umso mehr edel in Szene zu setzen et voilà das Staunen wird umso größer. Psychologie vom Feinsten. ;)

Was dich wirklich neben der eigentlichen Modellbauarbeit von anderen extrem unterscheidet ist, dass du damit immer wieder dokumentierst, was für ein Ästhet du bist. :smilie: Das sieht alles so einfach auf den Aufnahmen aus, ist es aber nicht, wir wissen das und wissen das zu schätzen. ;)

Beste Grüße

Bernd



Guten Abend,

... nun wieder weg von der Ästhetik und hinunter auf den verrot ... hm ... verschlissenen Werftboden ... :abhau: :abhau: :abhau:

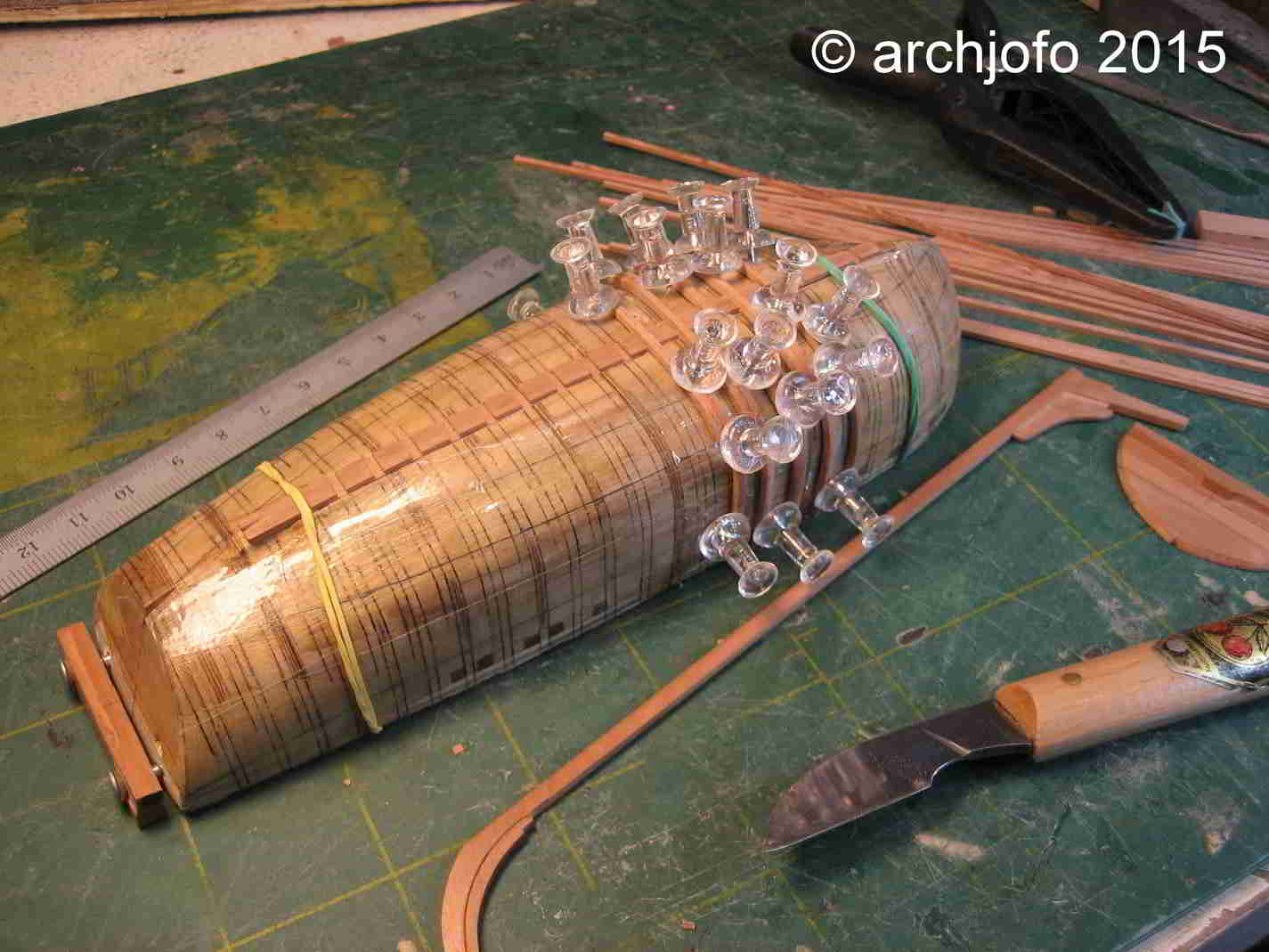

Derzeit schlage ich mich mit der individuellen Anpassung der letzten Spantenpaare herum.

Bis bald ...
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Lourence

Beiträge: 1 298

Wohnort: Bei Frankfurt am Main

  • Nachricht senden

1 942

Dienstag, 23. Juni 2015, 23:01

Guten Abend Johann,

aha... wieder auf dem Boden der visuellen Tatsachen angekommen. :D

Das "Beiboot" kieloben vorne im Bild kenne ich, aber was sind das für Fischgräten dahinter ? :abhau:

Beste Grüße

Bernd
Tout a son temps.

Im Bau: Einladung zum Kaminabend an Bord der Soleil Royal

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 943

Mittwoch, 24. Juni 2015, 19:58

Das liegt vom Mittagessen noch rum ... :abhau: :abhau: :abhau:
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

1 944

Mittwoch, 24. Juni 2015, 20:09

Zitat

Ein wahres Wort gelassen ausgesprochen . Dass das mitnichten einfach ist, macht es ja so unglaublich!

Chris

und johann hat ja noch nicht einmal minions zuhause..............er macht das
alles allein!!!! :cracy:

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 945

Samstag, 27. Juni 2015, 15:56

... wie wahr ...!

Fortsetzung: Bau der Schaluppe – Fertigstellung des Spantengerüstes

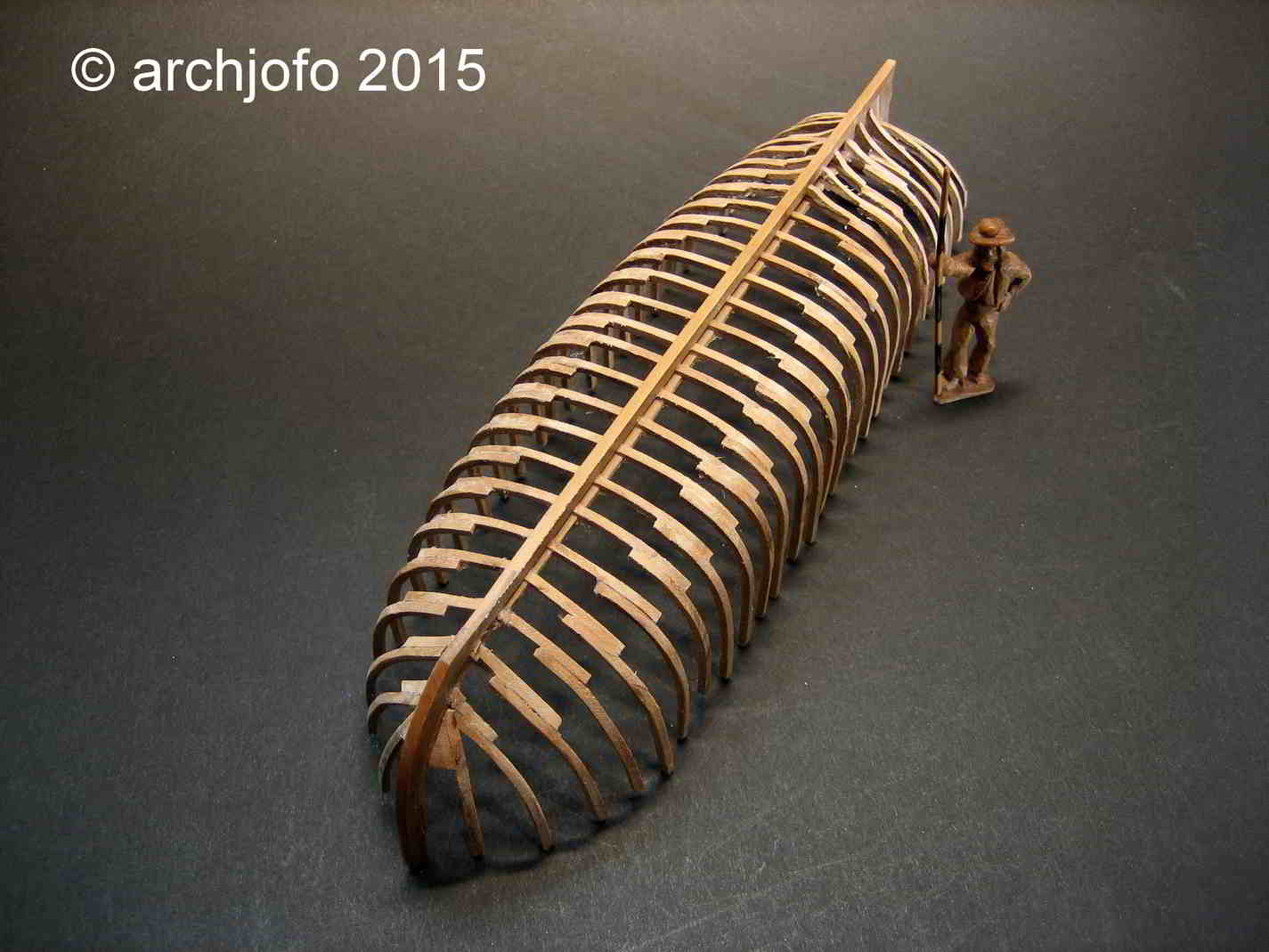

Das Spantengrüst für die Schaluppe ist soweit fertiggestellt. Die Auflanger werden dann noch vor dem Beplanken auf der Malle genau ausgerichtet und dann fixiert.






Vor dem Aufbringen der Beplankung muss ich noch die Planken mit meiner Minikreissäge genau auf Maß sägen. Des Weiteren ist es notwendig das Spantengerüst der Schaluppe von sichtbaren Leimresten zu befreien und es zu straken, damit die Planken dann auch satt aufliegen werden.
Da es sich hier um ein äußerst filigranes Machwerk handelt braucht es schon gute Nerven, da das ein oder andere Mal etwa zu Bruch gehen kann.
Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 593

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

1 946

Samstag, 27. Juni 2015, 21:05

Fortsetzung: Bau der Schaluppe – Fixierung der Auflanger

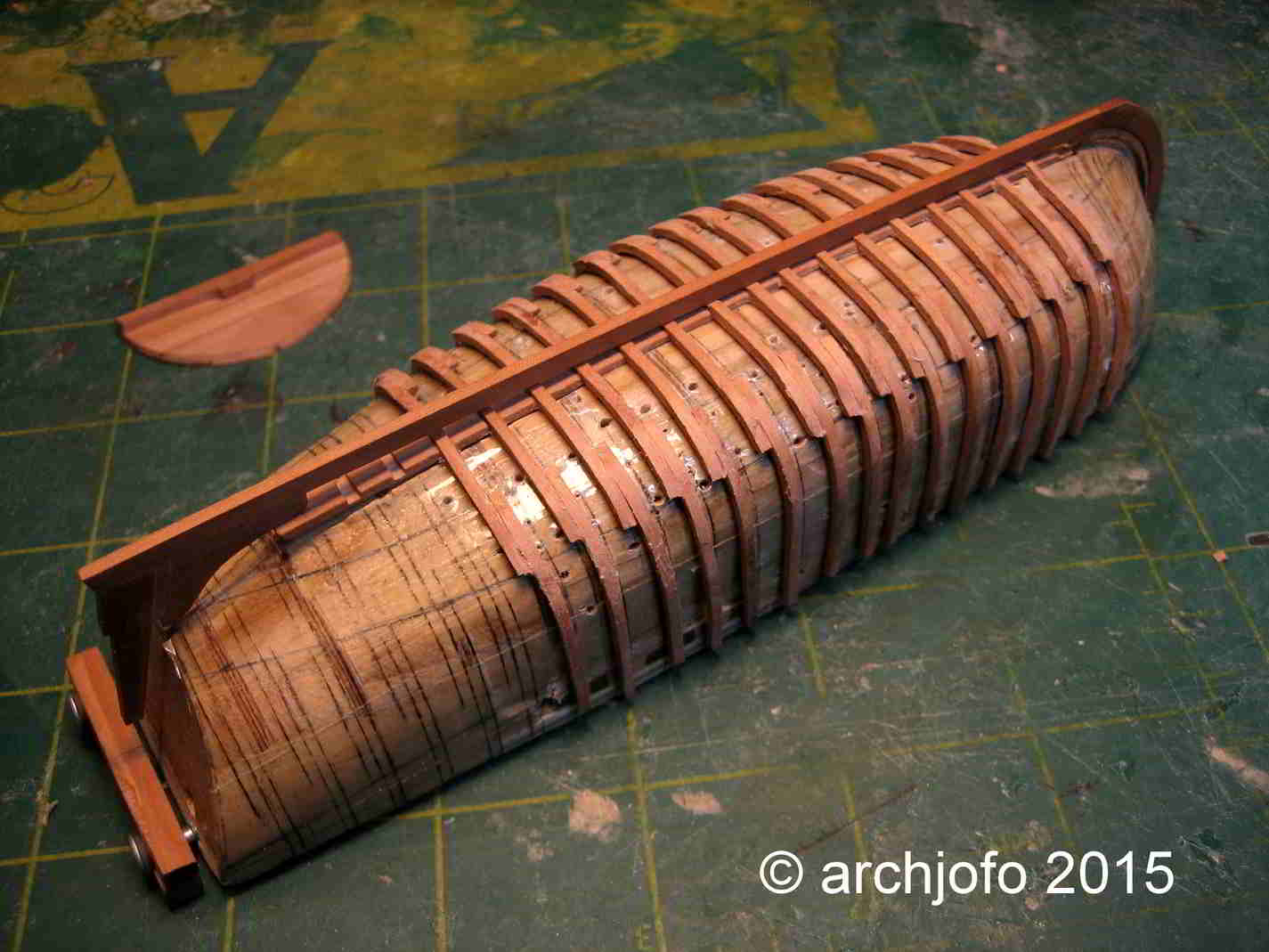

Wie angekündigt fixierte ich die Auflanger mittles Klemmleisten.
Insofern hat es entsprechend meiner Überlegungen soweit funkioniert, was auch das
Nachjustieren anbelangt.




Bis demnächst ...
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

oliver_z3

Beiträge: 3 800

Realname: Oliver LIPPOLD

Wohnort: Graz

  • Nachricht senden

1 947

Samstag, 27. Juni 2015, 21:06

Einfach nur mega goil :sabber: :love: :love: :love: :love:

LG
Oliver
Fertig:
Brig Eagle 1812
Swan Class: H.M.S.Fly
HMS Prince die Zweite
HMS Royal William 1719 1:72

gobidoc

Beiträge: 3 619

Realname: Hans Juergen

Wohnort: Bitburg

  • Nachricht senden

1 948

Sonntag, 28. Juni 2015, 08:44

ein Modell im Modell im Modell im Modell...... frei nach dem Motto " geht nicht gibts nicht" , wirklich beeindruckend :thumbsup:
Fertig:RC U-Boot der Gato Klasse 1/72 - Sea Tiger
Fertig:RC: DH 2 Airco von MICROACES 1/24 mit Flugvideo
Fertig:RC: HMY Britannia 1893

AnobiumPunctatum

Beiträge: 1 160

  • Nachricht senden

1 949

Sonntag, 28. Juni 2015, 09:05

Zitat von »oliver_z3«

Einfach nur mega goil :sabber: :love: :love: :love: :love:


Besser als Oli kann man es nicht ausdrücken :ok:
Gruß Christian

in der Werft: HM Cutter Alert, HM Sloop Fly im Maßstab 1/36 nach eigenen Rekonstruktionen


"Behandle jedes Bauteil, als ob es ein eigenes Modell ist; auf diese Weise wirst Du mehr Modelle an einem Tag als andere in ihrem Leben fertig stellen."

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

  • Nachricht senden

1 950

Sonntag, 28. Juni 2015, 19:12

Hallo Johann,

ich staune immer wieder was man so herstellen kann.
Aber was du uns hier präsentierst ist absolut die
wirkliche Oberklasse. Und man bekommt auch noch eigene Ideen
für sein eigenes Projekt. Dafür Danke!

Mit freundlichem Glückauf
Jürgen
Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Zur Zeit sind neben Ihnen 13 Benutzer in diesem Thema unterwegs:

13 Besucher

Ähnliche Themen

Verwendete Tags

1:48, Holz, J. Boudriot, Korvette, Segelschiff

Werbung
