Plastik: LE SOLEIL ROYAL Heller 1:100 (Umbau Piratenschiff)

Lieber Besucher, herzlich willkommen bei: Das Wettringer Modellbauforum. Falls dies Ihr erster Besuch auf dieser Seite ist, lesen Sie sich bitte die Hilfe durch. Dort wird Ihnen die Bedienung dieser Seite näher erläutert. Darüber hinaus sollten Sie sich registrieren, um alle Funktionen dieser Seite nutzen zu können. Benutzen Sie das Registrierungsformular, um sich zu registrieren oder informieren Sie sich ausführlich über den Registrierungsvorgang. Falls Sie sich bereits zu einem früheren Zeitpunkt registriert haben, können Sie sich hier anmelden.

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

181

Mittwoch, 27. Oktober 2010, 18:39

Zitat von »dafi«

... nur der Totenkopf unter dem Pferd im Wappenfeld ist etwas schmalbrüstig ...
Jetzt wo du es sagst :bang:

Mal sehen was ich da machen kann


Gruß
Stef

"Nur lächeln und winken, Männer."

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

182

Mittwoch, 27. Oktober 2010, 19:00

ich finde, man kann auch mit 'richtigen' knochen schöne sachen.
hier ein hühnerwirbel......kommt bei mir auch noch zum einsatz!

koennte ich mir auch statt schaedel im wappen vorstellen. :D
grüsse, der roland
PS: bei interesse kurz fragen, wegen präparieren der knochen :-)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

183

Mittwoch, 27. Oktober 2010, 19:26

Zitat von »LTgarp«

ich finde, man kann auch mit 'richtigen' knochen schöne sachen.
hier ein hühnerwirbel......kommt bei mir auch noch zum einsatz!

koennte ich mir auch statt schaedel im wappen vorstellen. :D
Interessant :)

Ich hab gestern ne tote Maus auf der Straße gesehen.
Aber ich warte doch lieber bis nur noch die Knochen über sind. :P
Nee, Spaß beiseite.
Wo willst due den Knochen hin packen?
Scheint mir ein wenig groß für das mein Wappen.

Gruß
Stef

"Nur lächeln und winken, Männer."

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

184

Mittwoch, 27. Oktober 2010, 19:30

...och...son hühnchen hat auch ganz kleine knochen....
habe aktuell nur diesen für's foto.....
:wink:

juergen

Beiträge: 521

Realname: Jürgen

Wohnort: Kulmbach

  • Nachricht senden

185

Mittwoch, 27. Oktober 2010, 19:53

Zitat

Ich möchte jetzt mal was anderes machen, als Gallionsfiguren. :!!
Warum denn? Du machst das doch gut!
Wir machen jetzt Arbeitsteilung:
Drake ist für die Segel zuständig
Du für die Gallionsfiguren
... wer meldet sich noch freiwillig :!!

Gruß
Jürgen
Immer zu zweit sie sind
Keiner mehr
Keiner weniger
Ein Meister und ein Schüler

Im Bau: Golden Hind
Stapellauf: Santa Maria / Roman Warship

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

186

Mittwoch, 27. Oktober 2010, 20:03

Zitat von »juergen«

Wir machen jetzt Arbeitsteilung:
Drake ist für die Segel zuständig
Du für die Gallionsfiguren
... wer meldet sich noch freiwillig :!!
Und dann bauen wir ne 4 Meter SR :abhau:

Gruß
Stef

"Nur lächeln und winken, Männer."

LI`L GÜ

Beiträge: 933

Wohnort: Wien

  • Nachricht senden

187

Donnerstag, 28. Oktober 2010, 00:32

Darf ich die Kupferung übernehmen, BITTE, BITTE
You never know where the edge is............`til you step over

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

188

Donnerstag, 28. Oktober 2010, 09:53

Zitat von »LI`L GÜ«

Darf ich die Kupferung übernehmen, BITTE, BITTE
notiert! :lol:

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

189

Donnerstag, 28. Oktober 2010, 09:54

moin

was macht der ambitionierte Modellbauer bei Nacht? ?(

Ringbolzen 8|

Auf dem Bild rechts die von Hand kurz verdehten 0,5mm Drähte.
Unten der Bohrer mir eingespanntem Draht und nen 1,2mm Bohrer der dem Durchmesser der Bolzen vorgibt.
Mitte die fertigen mit dem Handbohrer verdrillten Bolzen.
Oben ein Bolzen, der vorher mit der Flachzange platt flach oder besser gerade gedrückt wurde, in der Lehre (2mm PS mit 1,5mm Loch).
Bolzen hineinstecken, auf der anderen Seite abknipsen-fertig! :tanz:
Und Links die fertigen Bolzen gut gesichert im Vorratsdöschen.


Man glaubt es kaum, was da liegt sind über 270 Ringbolzen!!

Bis später

Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

190

Donnerstag, 28. Oktober 2010, 11:46

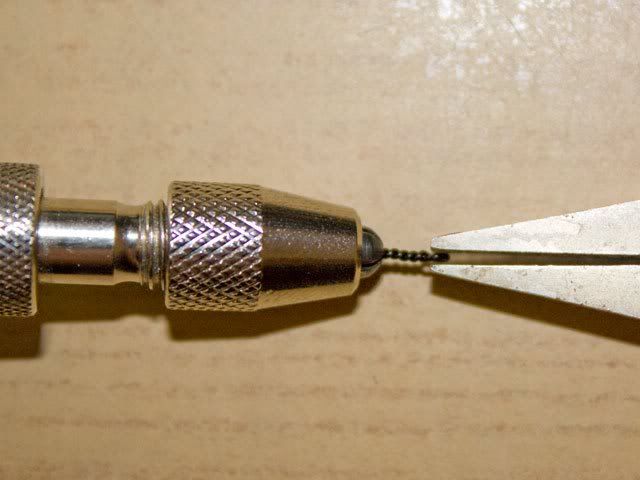

Warum mache ich das!!!

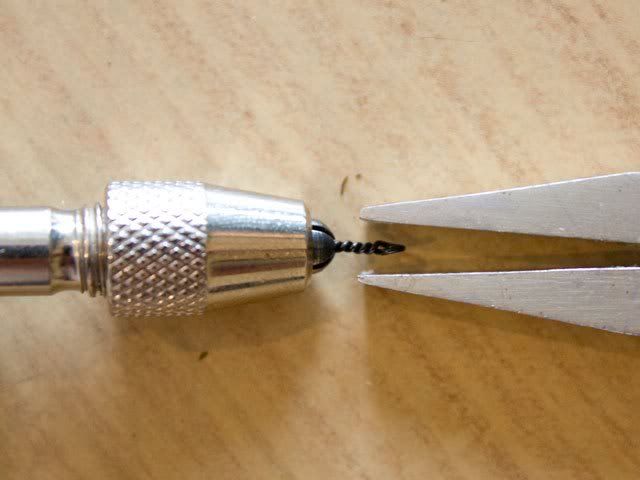

Ich will es mal an diesem Bild veranschaulichen.


Man kann deutlich sehen, dass durch das verdrillen die Ringbolzen nicht gerade sind.


Also hab ich zuerst der Länge nach mit nicht all zu viel Druck das Teil gerade "gepresst".


Danach wurde nur der Ring noch mal "platt", gerade dedrückt.


Man kann deutlich den Unterschied sehen.

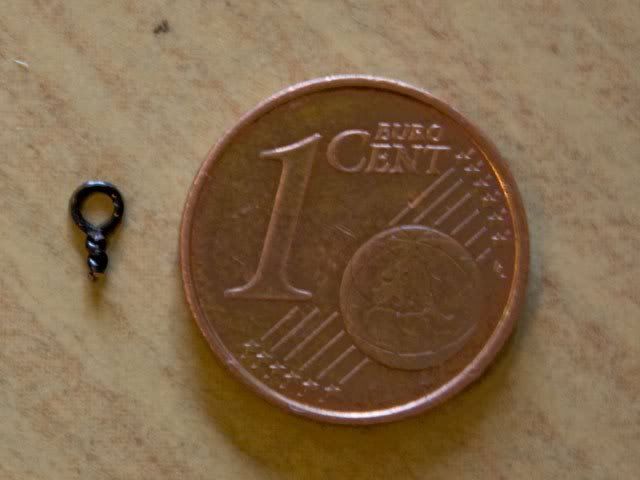

Der fertige, schon abgeschnittene Ringbolzen :thumbup:

Gruß
Stef

"Nur lächeln und winken, Männer."

Stefan 94

Beiträge: 925

Realname: Stefan

Wohnort: Bayern

  • Nachricht senden

191

Donnerstag, 28. Oktober 2010, 15:45

das ist ja mal feinarbeit
Sagmal was ist das eigentlich für ein boher, in dem du den draht eingespannt hast???


Mfg

Stefan
Denn die Dinge,die wir erst lernen müssen,bevor wir sie tun,lernen wir beim Tun -Aristoteles

Fertiggestellt: Diorama Ford Mustang 1967
In der Werft: U.S.S. Constitution(1:96)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

192

Donnerstag, 28. Oktober 2010, 16:04

Zitat von »Stefan 94«

Sagmal was ist das eigentlich für ein boher, in dem du den draht eingespannt hast???
Handbohrer, gibts z.B. bei Amazon

"Nur lächeln und winken, Männer."

Stefan 94

Beiträge: 925

Realname: Stefan

Wohnort: Bayern

  • Nachricht senden

193

Donnerstag, 28. Oktober 2010, 16:07

Zitat von »TK5512«


Handbohrer, gibts z.B. bei Amazon
stimmt hätt ich mir denken können. mir wurde schonmal hier irgendwo im forum gesagt, dass es sowas auf amazon gibt. Sei angeblich ganz nütze.
Denn die Dinge,die wir erst lernen müssen,bevor wir sie tun,lernen wir beim Tun -Aristoteles

Fertiggestellt: Diorama Ford Mustang 1967
In der Werft: U.S.S. Constitution(1:96)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

194

Freitag, 29. Oktober 2010, 11:12

Guten morgen

Mal ne Frage

Müssen die Stückpforten der Jagdgeschütze am Bug und die am Heck auch verdoppelt werden?

Gruß
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 342

Wohnort: Ludwigsburg

  • Nachricht senden

195

Freitag, 29. Oktober 2010, 16:33

Du meinst Wandstärke?

Hinten wie Rest, vorne ca. halbe Stärke.

Gruß, Daniel

PS: Der Buchtipp "segelkriegsschiffe des 17. Jahrhunderts" von Pollux ist echt super: Viel Materail für Ex-Soleiisten und solche, die es noch sind!
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

196

Freitag, 29. Oktober 2010, 17:06

Zitat von »dafi«

Du meinst Wandstärke?

Hinten wie Rest, vorne ca. halbe Stärke.

Ja meinte ich

Danke

Gruß Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

197

Sonntag, 31. Oktober 2010, 18:46

Wraaaaaaahhhhhhhhhhhhh :bang:

Wie blöd muss man sein??????ß :verrückt:
Beim bemalen der Stückpforteninnenseiten (das was noch rot werden muss) habe ich beim umdrehen den Rumpf am Scheg festgehalten.
Knack.....ab war er. 8|
Und zwar genau in der Höhe des Wasserstagloch´s (oder was soll das Loch sonst sein?).
Typisch....genau da wo die größte Schwachstelle ist. :doof:

Lauthals Sch...ße schreiend hab ich mir die Schuhe angezogen und bin erst einmal um den Block gerannt. :cracy:

Ich habs wieder angeklebt aber jetzt muss ich erst nomma spachtel, schleifen und den ganzen restlichen Ro... :motz:
Das musste ich jetzt einfach mal los werden.

Bis die Tage
Stef

"Nur lächeln und winken, Männer."

resident

Beiträge: 801

  • Nachricht senden

198

Sonntag, 31. Oktober 2010, 19:14

Autschn!!! Nei,nei,nei,nei,nei!! so was, aber auch!

dafi

Beiträge: 6 342

Wohnort: Ludwigsburg

  • Nachricht senden

199

Sonntag, 31. Oktober 2010, 19:32

Es ist offiziell fraglich, ob dies ein Wasserstagloch sein soll. Ich glaube Heller hatte da was anderes vor. Der Wasserstag wurde meiner Erinnerung im Jahr des Untergangs der SR "erfunden", bzw. offiziell erlaubt. Diese kleine mögliche zeitliche Überschneidung hab ich natürlich gleich ausgenutzt, um einen anzubringen, da er doch ungemein das Riggen erleichtert.

Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

200

Mittwoch, 3. November 2010, 09:39

Hi

Ein kleines Update

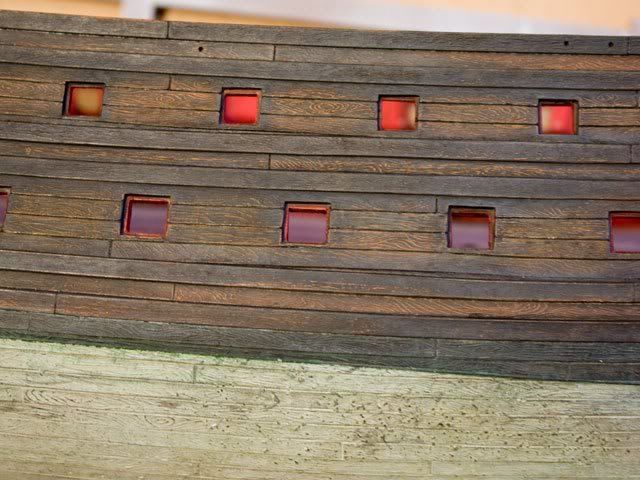

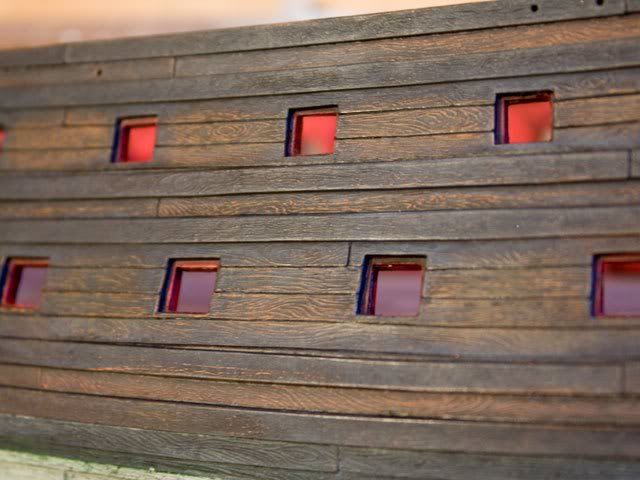

Die Stückpfortenwände sind Rot lackiert.
Da das Knallrot aber nicht zu der restlichen Aufmachung passte wurden die wieder mit einem stark verdünntem Schwarz gewaschen.

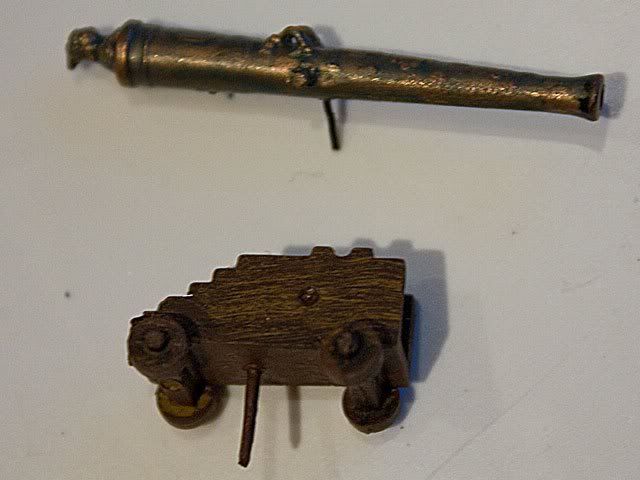

Dann habe ich noch alle Geschütze gestiftet um zu verhindern dass durch eine Unachtsamkeit meinerseits eine oder mehrere Kanönchen später im Rumpf verschwinden.
Jaaa. ich kenne mich...daher diese Entscheidung. ;(



Die Detailierung der Geschütze in den unteren beiden Decks lass ich sein, da es später sowieso nicht zu sehen ist.
Lediglich das Brooktau werden sie bekommen.

Gruß
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

201

Mittwoch, 3. November 2010, 14:14

Hi

Da ich ja an den Seitentaschen die Balkone offen darstellen werde habe ich heute mal nen Abguss von dem Ramen der um die Stückpforte ist abzugießen.
Dazu habe ich meiner Tochter ein Stück Knete entwendet und als Form zweckentfremdet.
Einfach die Knete über die Pforte gedrückt, wieder abgenommen und mit Resin aus dem Baumarkt (Autoreparatur Box) aufgefüllt.

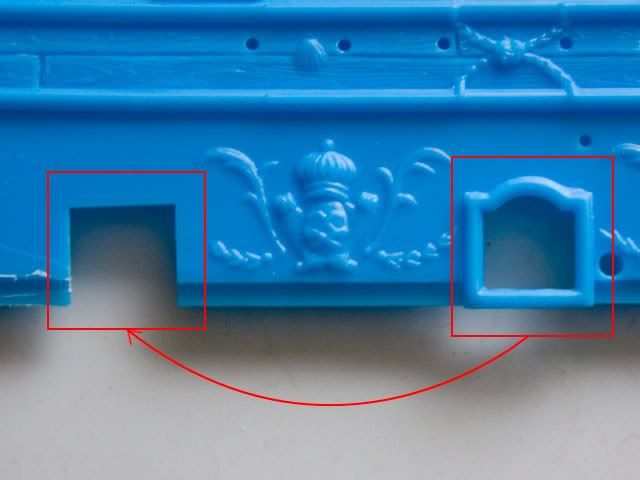

Das muss da hin :)

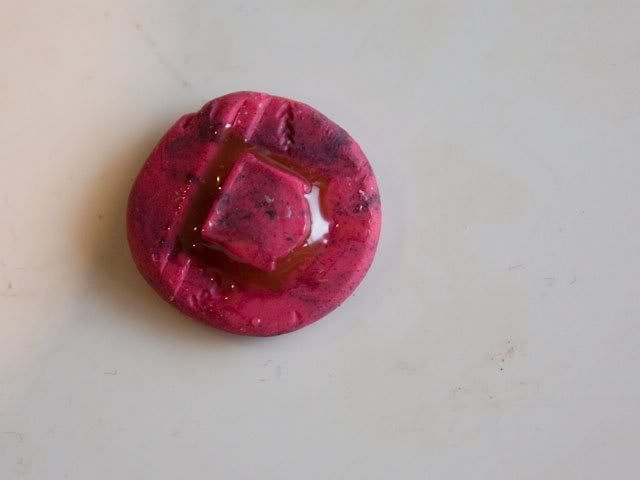

Die Form

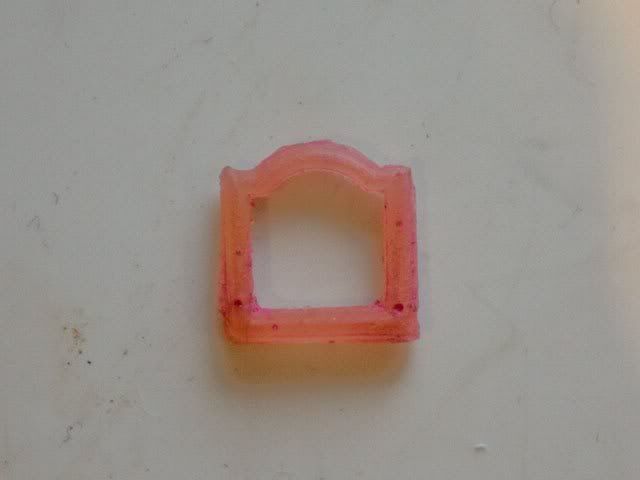

Das Ergebniss ;)


Aber was fällt mir bei dem Bild auf, was ganz nützlich für ein Piratenschiff ist???
Jaaaaaaaaaaaaaa? Wer weis es? :idee:


Na?

Gruß
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 342

Wohnort: Ludwigsburg

  • Nachricht senden

202

Mittwoch, 3. November 2010, 14:24

Der Totenschädel in der Mitte?

Gruß, Daniel
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

203

Mittwoch, 3. November 2010, 17:28

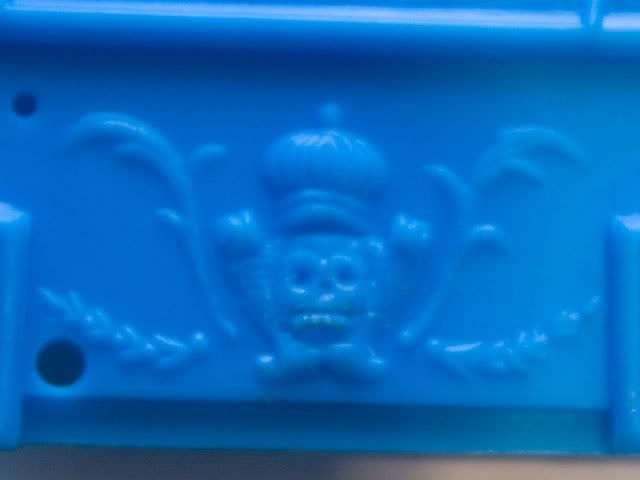

JO,

So was




Lol
Das erspart Arbeit

Gruß
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

204

Donnerstag, 4. November 2010, 09:40

Moin moin

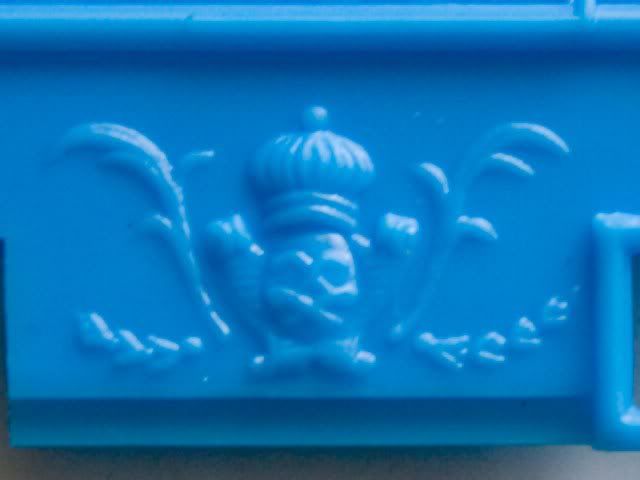

Die Herstellung war relativ einfach.



Zunächst wurden alle Bereiche (rot) mit dem Bastelmesser weggeschnitten und verschliffen.
Danach ebenfalls nit dem Bastelmesser der Mund eingeritzt und aufgekratzt (grün)
Später dass die Zähne mit dem Scalpell eingeritzt (gelb)
Und zum Schluß noch mit nem 1mm Bohrer die Augen ein wenig aufgebohrt. (lila)

Mehr war es nicht :abhau:

Gruß
Stef

"Nur lächeln und winken, Männer."

Stefan 94

Beiträge: 925

Realname: Stefan

Wohnort: Bayern

  • Nachricht senden

205

Donnerstag, 4. November 2010, 11:53

ich muss schon sagen. die Zeichnung zu deiner Erklärung ist Graphisch sehr ansprechend :abhau:
Aber das Ergebnis ist super geworden.

Mfg

Stefan
Denn die Dinge,die wir erst lernen müssen,bevor wir sie tun,lernen wir beim Tun -Aristoteles

Fertiggestellt: Diorama Ford Mustang 1967
In der Werft: U.S.S. Constitution(1:96)

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

206

Donnerstag, 4. November 2010, 14:35

Hi

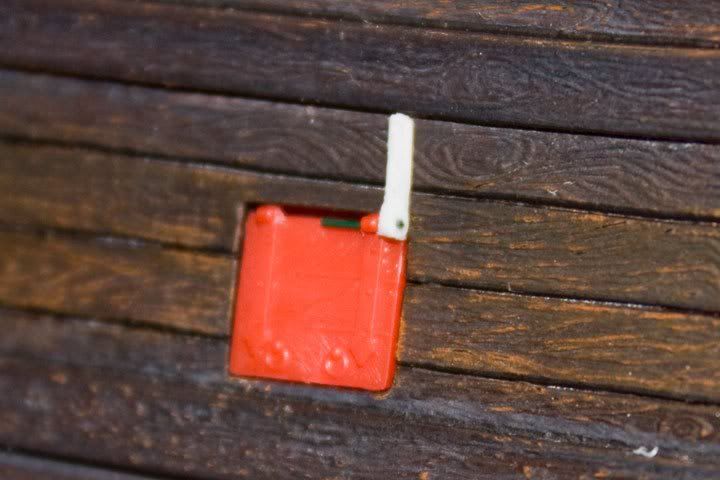

Ich hab mir auch schon Gedanken wegen den Stückpforteneckel bemacht.
Und es geht tatsächlich.
Einfach das vorhandene Scharnier mit 0,4 aufbohren, das Gegenstück aus einem 1x1mm PS Leistchen formen (schleifen, bohren, feilen)
Einen 0,3mm Draht hineinstecken und aussen mit Sekundenkleber fixieren.
Da beide oberen Scharniere jeweils außen angebracht sind fallen die Deckel dann auch nicht heraus und lassen sich trotzdem bewegen.



Allerdings bin ich nicht sicher, ob ich das wirklich will ?(

Gruß
Stef

"Nur lächeln und winken, Männer."

dafi

Beiträge: 6 342

Wohnort: Ludwigsburg

  • Nachricht senden

207

Donnerstag, 4. November 2010, 15:38

Hallo Stef,

soweit ich mich erinnere gingen die bei den offiziellen französischen Schiffen bordseits die Bänder nicht nach oben weg sondern als Nagel in die Bordwand rein. Man sah also nur den Scharnierkopf.

Wie das bei Piratenschiffen war musst duuuuu wissen :-)

Gruß, Daniel

PS: Trotzdem bemerkenswerte Arbeit!
... keine Angst, der will doch nur spielen ...



Feinste Ätzteile für HMS Victory 1:100
http://www.dafinismus.de

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

208

Donnerstag, 4. November 2010, 16:14

Zitat von »dafi«

soweit ich mich erinnere gingen die bei den offiziellen französischen Schiffen bordseits die Bänder nicht nach oben weg sondern als Nagel in die Bordwand rein. Man sah also nur den Scharnierkopf.

Danke für die Info

Hmm, machts das jetzt einfacher oder schwerer?
Am besten gar nicht machen, sonst müsste ich mir ja noch einfallen lassen, wie ich die Geschütze ein und ausfahre und die Seile straff halte.


Gruß
Stef

"Nur lächeln und winken, Männer."

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

209

Donnerstag, 4. November 2010, 20:27

Hi Stef! :wink:
Die Idee, die Verzierungen etwas zu "Jolly Rogern" bzw. zu "schädelifizieren" finde ich ja echt gelungen! Geile Idee, auf die ma erstmal kommen muss! Naja, aber wenn man sich die gussmässige Steilvorlage anschaut, ist das natürlich naheliegend, da wär ja wohl jeder andere auch drauf gekommen, oder...?! ;) :abhau:

Ich muss jetzt nicht sagen, dass ich zu scherzen beliebe??

Ich bleibe sehr gespannt auf Deine weiteren Fortschritte an der "Pearleil Brutal" (...oder so ähnlich)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

210

Sonntag, 7. November 2010, 14:13

Zitat von »drake«

Ich bleibe sehr gespannt auf Deine weiteren Fortschritte an der "Pearleil Brutal" (...oder so ähnlich)
Hi

Ich suche auch die ganze Zeit nach nem Namen und wie ich den so klein hinbekommen soll.

Le Soleil Noir
le horreurs de la mer
oder nur L'horreur
La mort noire

Oder so :baeh:

Gruß
Stef

"Nur lächeln und winken, Männer."

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Verwendete Tags

1:100, Heller, Le Soleil Royal, Segelschiff

Werbung
