Samstag, 22. Juli 2017, 11:03

Hallo Martin :wink:

So Brutal sind wir doch nicht, die Powdermonkey's werden zwar von Zeit zu Zeit kielgeholt, aber doch nicht in der Brüniersuppe. :abhau:

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

243

Samstag, 22. Juli 2017, 13:34

Hallo Leute :wink:

Die Bewaffnung der Avalon ist nun komplett, hier ein paar Eindrücke.

Nun werde ich mich mal mit den Grätings befassen.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

244

Samstag, 22. Juli 2017, 16:14

Deine Bilder sind immer wieder beeindruckend,
gant toll gearbeitet.
Wirst Du Deinen Kanonen takeln?

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

245

Samstag, 22. Juli 2017, 17:41

Hallo Zusammen :wink:

@Franz
Vielen Dank. :hand:

Die Kanonen werde ich nur mit einem Brooktau takeln, der Pott ist als Spielzeugschiff gedacht, obwohl ich da massiv über das Ziel hinweg geraten bin. :cracy:

Das Teil besteht aus einem Holzrahmen und der Gräting (die Gräting habe ich von GK Modellbau und die gibts noch

). Für die weiteren Rahmen werde ich auf das fräsen verzichten und nur mit unterschiedlichen Holzstärken arbeiten.

Bepinselt sieht's so aus (den schwarzen Rahmen habe ich auf der Victory gesehen)

In der Schuhschachtel eingebaut sieht's nicht Schlecht aus.

Nur bekommt man die Gräting fast nicht aus dem Deck raus. Mit der Ringöse funzt's dann doch.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Ray

Beiträge: 9 732

Realname: Ray

246

Samstag, 22. Juli 2017, 18:49

Total ordentlich, total genial!
Spielzeugschiff, das habe ich so auch noch nicht gehört.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

247

Samstag, 22. Juli 2017, 20:11

Die Grätings werden Klasse, Ja ich würde auch
mit dem Schiff spielen, warum auch nicht...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

archjofo

Beiträge: 3 595

Realname: Johann

Wohnort: Münchsmünster

248

Sonntag, 23. Juli 2017, 07:30

Hallo Sergio,

die Wummen sehen klasse aus.

Der für ein Spielzeugschiff angemessene Detailierungsgrad wird immer
höher.

Viele Grüße
Johann

Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

249

Sonntag, 23. Juli 2017, 14:35

Hallo Zusammen :wink:

Vielen Dank euch Dreien. :hand:

Spielzeugschiff, ja immer noch, allerdings eher was für Ü 50 oder so. :abhau:

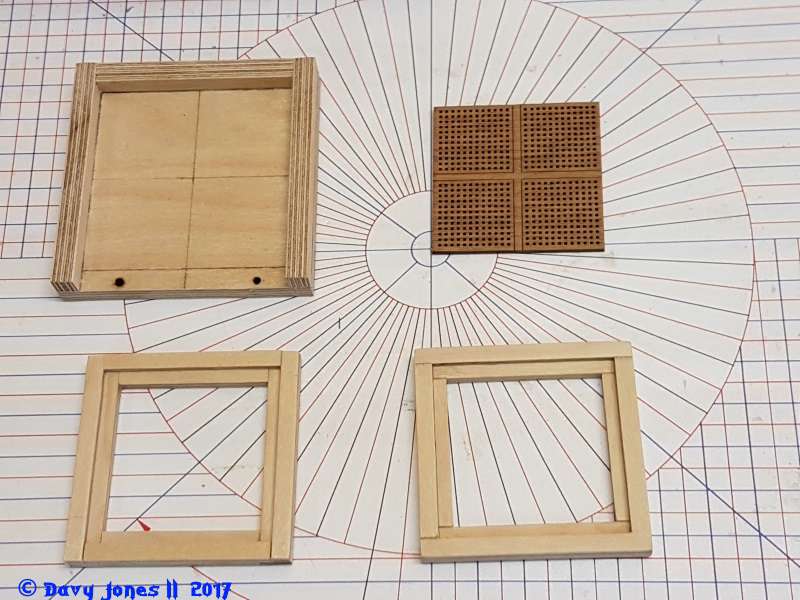

Für den Rahmen der Gräting habe ich mir eine kleine Montagelehre gebastelt, nun werden alle gleich gross und ich muss nicht jeden einzelnen Rahmen pro Decksöffnung einpassen.

Wenn alle Holzteile zugesäbelt sind, läuft das Kleben wie von selbst. Dafür verwende ich Sekundenkleber, man muss nur aufpassen, dass kein Kleber in die Lehre läuft, sonst bringt man den Rahmen nur noch als Bausatz wieder raus.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

250

Sonntag, 23. Juli 2017, 14:42

Klasse Zusammenbauhilfe, gut gelöst.
Warum verwendest Du kein Leim?

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

251

Sonntag, 23. Juli 2017, 15:06

Hallo Franz :wink:

Dankeschön, bei kleineren Teilen verwende ich gerne den Alleskleber von UHU , mit dem, lässt sich die Klebestelle noch korrigieren und nach ca. 1 Minute wird er hart. Der Kleber eignet sich sehr gut bei der Zweitbeplankung, Verzierungen und eben Kleinteile usw.

Holzleim verwende ich bei grösseren Baustellen, wo ich Zeit habe irgendwelche Spannteile zu verwenden.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

252

Dienstag, 25. Juli 2017, 13:56

Hallo Sergio,
gute Idee, die Bauhilfe, finde auch das Ergebnis spricht für sich. Gefällt mir. :thumbsup:

LG Martin

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

253

Dienstag, 25. Juli 2017, 15:21

Hallo Leute :wink:

@Martin
Vielen Dank. :hand:

Die Grätingsrahmen habe ich fertig zusammen gezimmert, nun kann ich sie noch pinseln und auf die Lieferung vom GK Modellbau Shop warten.

Meine Karronaden sind mir ins Visier geraten, da muss ich ebenfalls noch was machen, bei Jotika habe ich schöne Messing Teile bestellt, allerdings sind sie 5 mm kürzer als meine Zinndinger, mal abwarten. Die Lafetten müssen trotzdem neu gemacht werden, gefallen mir nicht mehr.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

254

Dienstag, 25. Juli 2017, 15:38

Die Grätingsrahmen sind Klasse, ich nehme an,
die werden schwarz wie links unten.

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

255

Mittwoch, 26. Juli 2017, 11:36

Hallo Zusammen :wink:

@Franz
Vielen Dank :hand:

, die Rahmen für die Grätings werden noch schwarz gestrichen.

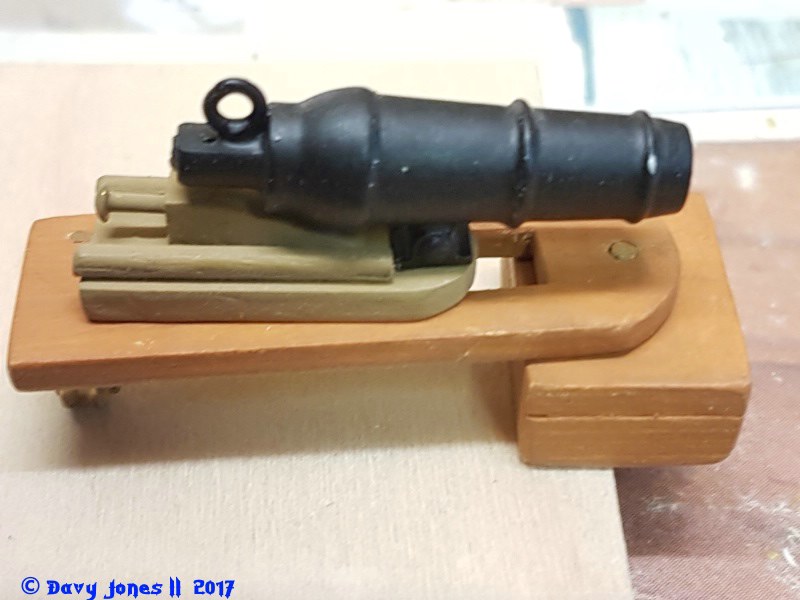

Inzwischen habe ich ein bisschen an der Karronaden Lafette rumgewekelt. Sie ist etwas breiter geworden aber von der Länge her gleich. Das Rohr muss ich nochmals pinseln und versiegeln.

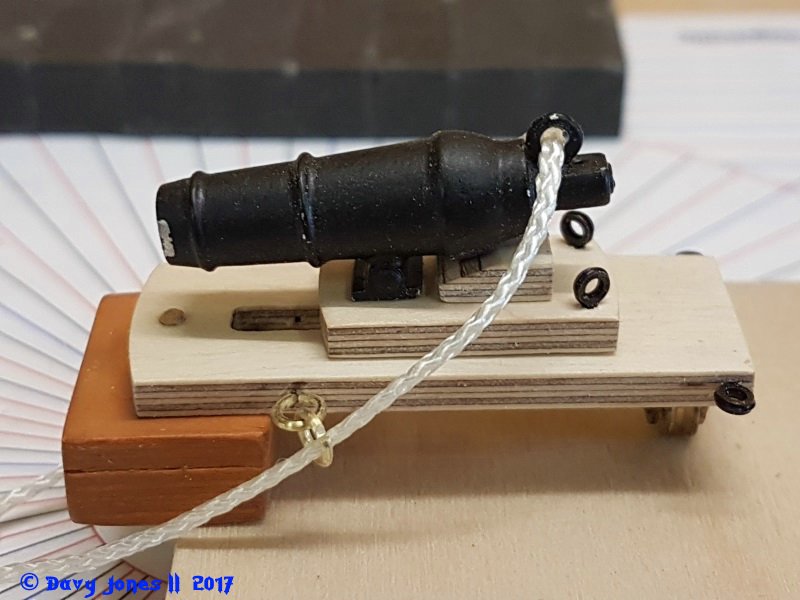

Das Brooktau ist von der Stärke her, passend, nur farblich stimmts nicht.

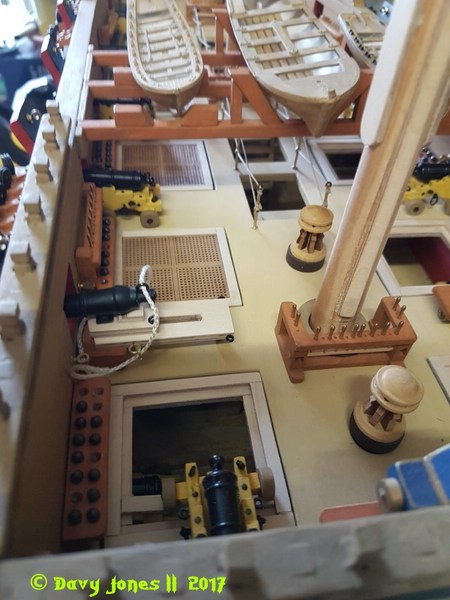

Eingebaut schauts nicht schlecht aus.

Mit etwas Farbe siehts nochmals anders aus, ich warte nun erstmal die Lieferung von Jotika ab.

LG
Sergio

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

256

Mittwoch, 26. Juli 2017, 13:18

sauber gearbeitet, ob es so aussah??? Keine Ahnung...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

257

Mittwoch, 26. Juli 2017, 15:51

Hallo Sergio,
gefällt mir die Karronade, sehr schöne Lafette, hast Du da zusmmengezimmert. :ok:

Zum Seitenanfang

Wasserscheu

Beiträge: 1 276

Realname: Heinz

Wohnort: Nähe München

258

Mittwoch, 26. Juli 2017, 16:34

Sergio, Deine Bilder und die Perspektiven sind eine Wucht. :love:

Die Lafette der Karronade sieht gut aus. :ok:

Willst Du mit dem Teil nicht lieber selber spielen? Dann wird es sicher mehr geschont. :grins:

LG Heinz

Leute hetzt euch nicht ab, ihr kommt noch früh genug zu spät!

Fertig: Golden Star, Seehexe,

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

259

Donnerstag, 27. Juli 2017, 06:39

Hallo Zusammen :wink:

Vielen Dank euch Dreien. :hand:

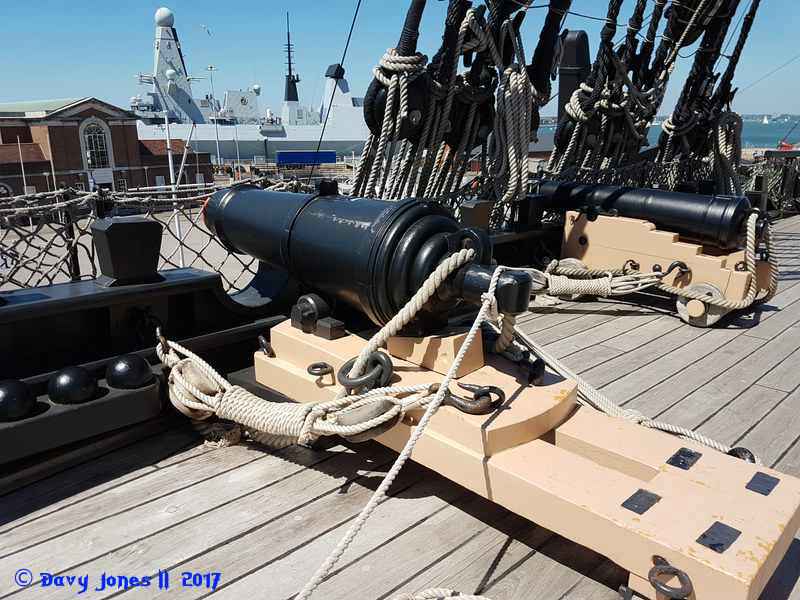

Ich habe mich beim Bau am Original auf der Victory orientiert.

Die Fotos mache ich mit der Handy Cam, ich bin hin und weg von der Qualität der Bilder meinses Samsung Handys, wenn ich die Bilder mit meinen alten I-Phones vergleiche, sind das Welten.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

260

Donnerstag, 27. Juli 2017, 09:44

Guten Morgen Sergia,

Danke für Dein Foto von der Victory, jetzt habe
ich einen Anhaltspunkt. Wirklich sehr gelungen
Deine Lafette.

Ich mache übrigens meine Bilder auch mit meinem
Samsung Galaxy A3 und bin sehr zufrieden.
Mit meiner Fujifilm-Camera werden die Bilder
kaum besser.

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

261

Samstag, 29. Juli 2017, 13:22

Hallo Werftgemeinde :wink:

Ich warte immer noch auf die Grätings und fummle an allem herum, nur das ich nicht an die Masten ran muss, ich habe richtig Muffensausen davor, die Mast Proportionen müssen alle neu berechnet werden, da meine Excel Tabellen verschütt gegangen sind. :heul:

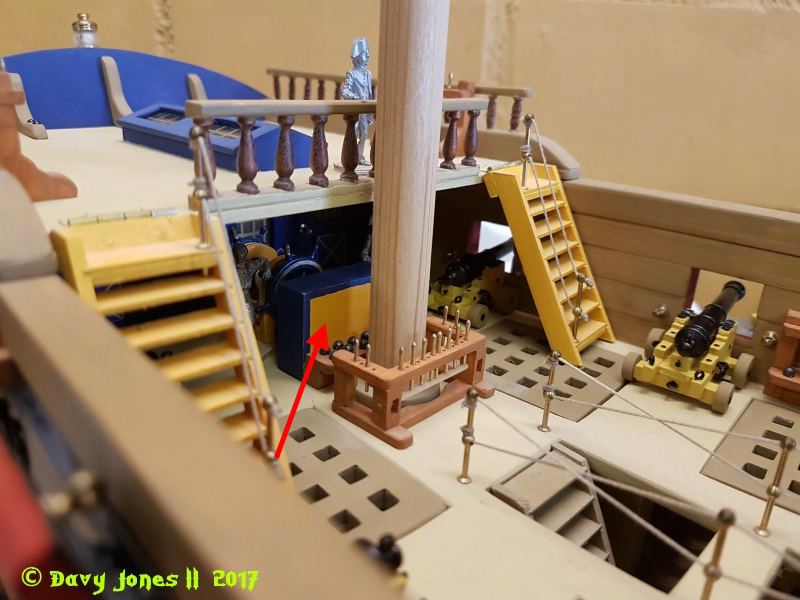

Als erstes habe ich alle Kanonenracks mit Kugeln aufgefüllt, dann geriet mir das Kompasshaus ins Visier.

Sieht aus wie ein Ikea Regal "Billy Bones"

Nun ist eine Ikea Vitrine "Big John" entstanden, viel Arbeit und viiiiieeeel zu breit geworden. :motz:

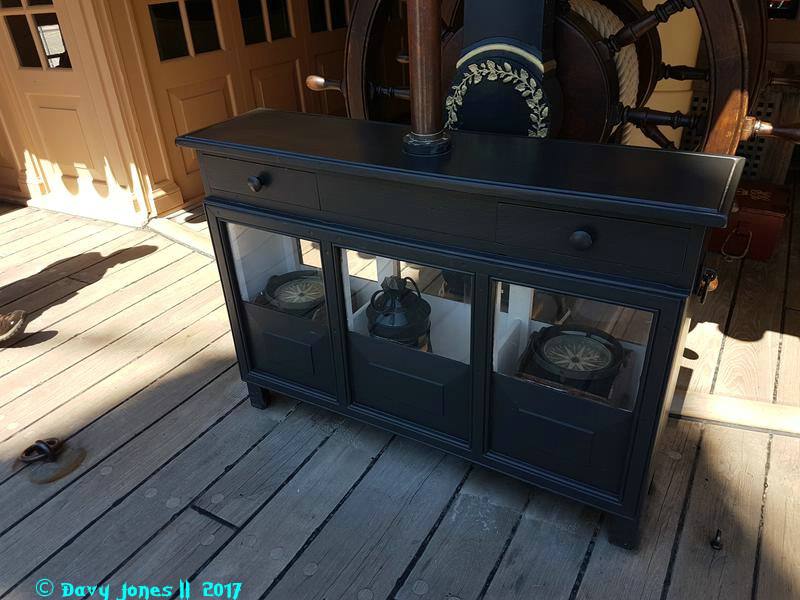

Dritter und letzter Versuch, als Vorbild wieder die Victory in Portsmouth.

Säg, Feil, Kratz, Feil, Schleif, Kratz, Schleif, Pinsel.

Aye, nun passt's, leider habe ich keine Lampen mit Klarglas mehr, daher die Rote, die Vitrine wollte ich nicht zerlegen. :pfeif:

Hier noch die Katalogübersicht.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

262

Samstag, 29. Juli 2017, 13:44

Sieht gut aus, Dein Kompasshäuschen, gefällt mir.
Ist doof mit der Warterei auf ne Lieferung, ich kenn das...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

263

Sonntag, 30. Juli 2017, 07:37

Vielen Dank Franz. :hand:

Ich schätze so am Mittwoch werden meine Teile eintreffen, mein Junior ist dran meine Excel Tabellen von der alten Festplatte zu bergen, dann kann ich an den Masten weiter rumwerkeln. :cracy:

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon

Zum Seitenanfang

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

264

Sonntag, 30. Juli 2017, 09:53

Das ist ja eine erfreuliche Nachricht, da sind wir dann gespannt...

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

Abeleard

Beiträge: 858

Realname: Martin

Wohnort: Wiesloch bei Heidelberg

265

Sonntag, 30. Juli 2017, 10:02

Hallo Sergio,
finde die neueste Variante des Kompasshäuschens absolut gelungen, gefällt mir sehr gut und ich kann mich Franz nur anschließen - ich freue mich auf die Masten

Da musst jetzt wohl durch.
LG Martin

Zum Seitenanfang

Realname: Sergio

Wohnort: Tegerfelden

266

Dienstag, 1. August 2017, 16:41

Hallo Werftgemeinde :wink:

Die zweite Karronade ist nun auch fertig.

Mein Junior hat mir meine Exceltabelle retten können, nur muss ich mich wieder in die Berechnungen einarbeiten, ich weiss echt nicht mehr so genau, was ich da berechnet habe. Der Mondfeld ist sicher der Ausgangspunkt und den Rest finden wir auch wieder heraus. :pfeif:

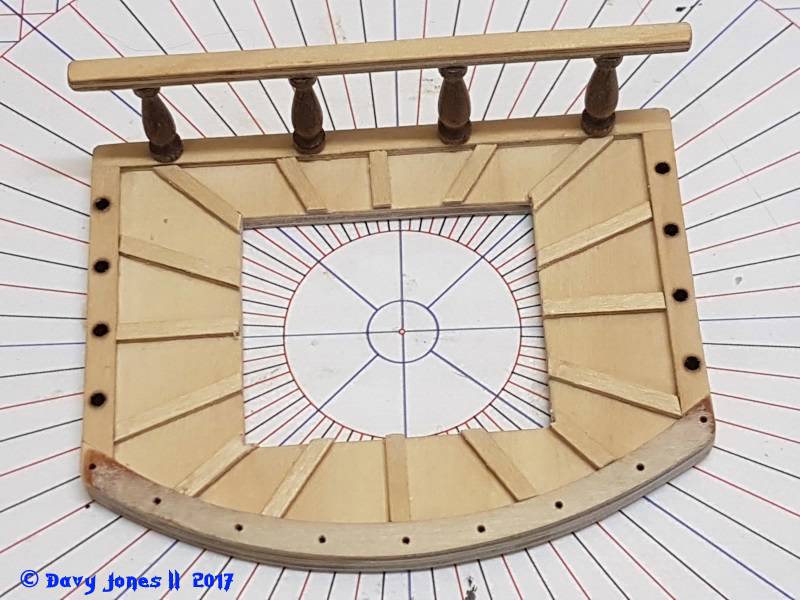

Die Marsen sind schon mal zugesägt, im Bild Links n. Rechts Besan- / Gross- / Fock-Mars. von der Grösse sollten sie passen, die Abmessungen vom Fock- entsprechen 90% und die des Besanmastes 75% ausgehend vom Grossmast.

LG
Sergio

In der Werft : Revenge 1577
Fertig : Avalon
