Holz: Zeesboot im Maßstab 1:20 um 1920

LittleSmiet

Beiträge: 1 319

Wohnort: Bremen/Bremerhaven

241

Sonntag, 12. Februar 2017, 20:24

Ok, danke!

LittleSmiet :party:

jo-ho!
Im Bau: Die Black Pearl Im Bau: Sinagot Im Bau: Flower Class Corvette

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

242

Sonntag, 12. März 2017, 19:56

Hallo zusammen,

nach einer kurzen Baupause konnte ich heute mal wieder etwas friemeln.

Die gebogenen Planken der unteren Plicht habe ich nun durch gerade Exemplare ersetzt und es scheint mir auch stimmiger zu sein.
Durch einen Hinweis eines Fachmanns auf dem gebiet, wurde die äußere Abschlussplanke dem Rumpf und den Auflangern angepasst.

Jetzt steht die Frage noch im Raum ob ich den Kimweger so verbaue oder eben nicht – mal sehen

.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

LittleSmiet

Beiträge: 1 319

Wohnort: Bremen/Bremerhaven

243

Dienstag, 14. März 2017, 13:18

Hey Mattias!

Ist dir außerordentlich gut gelungen wieder. Wegen dem Kimweger halte ich mich jetzt mal dezent zurück, da ich diesbezüglich weder Kenntnis noch gerade Literatur habe. :rot:

LittleSmiet :party:

jo-ho!
Im Bau: Die Black Pearl Im Bau: Sinagot Im Bau: Flower Class Corvette

Zum Seitenanfang

Ray

Beiträge: 9 729

Realname: Ray

244

Dienstag, 14. März 2017, 20:16

Sprachlosigkeit macht sich breit... :love:

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

245

Mittwoch, 15. März 2017, 19:38

Hallo Renè,

ja, die Kimweger werd ich wohl weglassen.

hallo Ray,

sprich :hey:

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

Golfkilo

Beiträge: 3 819

Realname: Jochen

Wohnort: Gladbeck

246

Mittwoch, 15. März 2017, 19:42

Mahlzeit!

Helft einem unwissenden Dampferbauer, was sind Kimweger?

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

247

Mittwoch, 15. März 2017, 21:23

....also da fehlt ein "m" sehe ich gerade....

Hallo Jochen,

die Kimm ist der Übergang am Schiffsboden zur Rumpfinnenwand.
Die Längsverbindung, hier also die gebogene Planke von Spant zu Spant, nennt man im Holzbootbau "Kimmweger".
Dieser Kimmweger geht vorzugweise über mehrere Spanten vom Bug zum Heck und verleiht dem Rumpf zusätzliche Stabilität.

Da beim Zeesboot an den inneren Oberkanten der Spanten beiderseits längsschiffs dickere Bohlen "Balkweger" verbaut werden, spar ich mir die Kimmweger.
Dies auch, da die Kielschweine (die beiden Längsbalken rechts und links des Schwertkastens), diese Stabilisierung leisten.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

Golfkilo

Beiträge: 3 819

Realname: Jochen

Wohnort: Gladbeck

248

Mittwoch, 15. März 2017, 21:26

Und wieder was gelernt, danke!

Ein guter Rat des Vaters an den Sohn:
Halte stets mit allem Maß-mit dem Essen,dem Trinken und dem Arbeiten.Vor allem mit dem Arbeiten.
-Otto von Bismarck

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

249

Mittwoch, 19. April 2017, 22:21

Es ist ja nicht so, dass ich über Ostern faul war...

...achtere Decksbalken

Nachdem die untere Plicht der Bootsmitte fertig ist, ging es weiter aufwärts zu den Balkwegern. Diese befinden sich innen am oberen Rumpf und übernehmen so eine Art Ringankerfuntion. Um diese herzustellen wird eine Schablone nötig sein, welche sich an den Decksbalken und Spanten ausrichtet. Also waren zunächst die Decksbalken herzustellen und einzubauen. Beginnend am Heck wurde für jedes Spantpaar ein Hilfsdecksbalken aus Sperrholz angefertigt.

Die Balkenbucht ermittelte ich mit der der Universalformel Radius (r) = Verkrummbiegungsfaktor 4,5 x Rumpfbreite (B) und kam, bis auf die letzten beiden achteren Balken (musste ich flacher bauen), gut hin.
Das Ergebnis schaut so aus.

Vom Hecksteven, höhe Ruderbank, bis zum Mittelschott wurden beidseits lediglich jeweils 30 mm lange Decksbalkenenden verbaut, welche dann die Decksplanken tragen.
Der Raum um das Mittelschwert und die Bünn bleibt offen.
Die schmalen Laufstreifen sind real ca. 60 – 70 cm breit. Zu beachten war hier natürlich der Deckssprung, welcher ausgehend von der niedrigsten Balkenbucht zu den Steven mit einer Strakleiste kontrolliert wurde. An der Pappschablone für das seitliche Teildeck kann man das hoffentlich in etwa sehen.

An den oberen Enden der Steven, an denen die Rumpfplanken einlaufen, enden auch die Balkweger binnenbords in einem jeweils entsprechend den inneren Rumpfspitzen eigepassten und im Plan so bezeichneten „Stevenklotz“, welcher nochmal eine feste Rumpfverbindung schafft und die Leibholz- sowie Decksplankenenden aufnimmt.

Das Werden dieser Teilchen war echt tricky und ich benötigte einen Modellbautag, also bei mir so 4-5 Stunden.
Man kann Maschinchen zur groben Formgebung verwenden - aber letztlich ist es ein mühsames Schauen und Feilen - es brauchte einige Anläufe mit etwas Schleiföl und kubanischem Weihrauch - aber passt.

Hier das Modellstück vom Bugsteven und der Stevenklotz an einem rekonstruierten Boot mit den einlaufenden Balkwegern.

Fotoquelle: https://www.braune-segel.de

So, jetzt geht’s weiter zum Bug.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

hans halle

Beiträge: 246

Realname: Hans M.

Wohnort: Halle/Saale

250

Donnerstag, 20. April 2017, 04:13

Hallo Matthias

Wie gern würde ich "Mäuschen" spielen, um dir direkt bei
dieser Maßarbeit zusehen zu können.

Aber auch deine Bilder und Text lassen es mich nach
vollziehen. Bilder und Text geben aber nicht die wirkliche
Mühe wieder, welche du dafür aufgewendet hast.
Eine sehr schöne Holarbeit. :respekt:

Viele Grüße
Hans

Freude ist die Emotion, die Menschen miteinander verbindet

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

251

Donnerstag, 20. April 2017, 05:40

Spitzen-Handwerkskunst, die Du da wieder abgeliefert
hast, bin begeistert und sprachlos was Du da aus Holz
zauberst...
:respekt:

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

252

Donnerstag, 20. April 2017, 20:39

Ahoi Ihr beiden und alle Stillen Leser,

danke für Euer Interesse und dass es gefällt, das spornt an.

@Hans, Du hast natürlich Recht - die hier gezeigten Bilder sind sind meist der Zustand mit dem der Baumeister zufrieden ist.
Die Mißerfolge werden selten gepostet. Aber Hinweise auf selbst gemachte Fehler sollten natürlich nicht fehlen.
.. und Mäuschen spielen... nee viel zu staubig da unten und man sieht nix....

@Franz, hier wird nicht gezaubert, es ist nach wie vor Holz und das was fehlt liegt auf dem Boden oder wo auch immer.

Ach ja, die erste Schablone für den Balkweger ist fast fertig.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

hans halle

Beiträge: 246

Realname: Hans M.

Wohnort: Halle/Saale

253

Freitag, 21. April 2017, 12:08

Hallo Matthias

Mal eine Frage.
Wozu dienen, sind bei der Balkenweger-Schablone
die senkrechten Bauteile auf dem Balkenweger?

Grüße
Hans

Freude ist die Emotion, die Menschen miteinander verbindet

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

254

Freitag, 21. April 2017, 16:04

Hallo Hans,

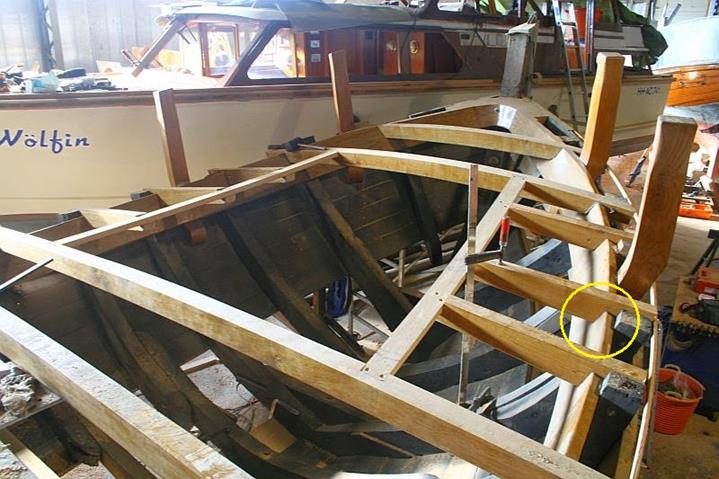

der Balkweger und die Decksbalken sind miteinander "verzahnt".
Die senkrechten Schablonenstreifen übertragen die Decksbalkenposition - dort wo der Balkweger die entsprechenden Aussparungen hat.

Fotoquelle:
https://www.braune-segel.de

So kann ich schon grob die Aussparungen vorbereiten.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

hans halle

Beiträge: 246

Realname: Hans M.

Wohnort: Halle/Saale

255

Freitag, 21. April 2017, 18:42

Hallo Matthias

Danke für deine Informationen.

Jetzt ist mir alles klar.
Die Höhe hatte mich irritiert.

Viele Grüße
Hans

Freude ist die Emotion, die Menschen miteinander verbindet

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

256

Freitag, 21. April 2017, 18:59

Ich achte immer darauf, dass man das alles gut händeln kann.
Die Schablone muss eben nur dort stimmen, wo es drauf ankommt. Der Rest kann aussehen wie er mag.
Ebensoist es mit dem Rohling in Holz.

Eine, wie ich meine, der wichtigsten Grundregeln bein Selbstherstellen von Bauteilen ist:
"Stets etwas Material zusätzlich stehen lassen - wegnehmen kann man immer".

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

257

Samstag, 22. April 2017, 21:36

Bei dem ......eiß Aprilwetter gelang mir heute der Balkweger STB...

...Rohling...

...fertig...

...der achtere Stevenklotz nimmt ihn auf...

...jetzt fehlen noch die Hölzer für die Pütting`s, dann wird das Teil verklebt...

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

258

Sonntag, 23. April 2017, 10:35

Wieder eine hervorragende Arbeit, ich bewundere immer
wieder sprachlos die Vergrößerungen Deiner Bilder...
:respekt:

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

hans halle

Beiträge: 246

Realname: Hans M.

Wohnort: Halle/Saale

259

Sonntag, 23. April 2017, 17:47

Zitat von »frajo2008«

die Vergrößerungen Deiner Bilder...

Ja, obwohl Makroaufnahmen die kleinsten Unstimmigkeiten,
welche der Erbauer manchmal selbst noch nicht gesehen hat,
an den Tag bringen, ist es bei dir fast nie der Fall.
Sehr gut Arbeiten.
Wie bringst du nur so passgenau die Einschnitte für die Balken
in das Holz des Balkenweger ein? (mit der Schablone ist klar, nur praktisch)

Viele Grüße
Hans

Freude ist die Emotion, die Menschen miteinander verbindet

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

260

Montag, 24. April 2017, 15:37

Zitat von »hans halle«

.............Wie bringst du nur so passgenau die Einschnitte für die Balken
in das Holz des Balkenweger ein? (mit der Schablone ist klar, nur praktisch)

Hans,

ja wie ...... da Birne oder Elsbeere ein gut hartes Holz ist, lässt es sich mit Schlüsselfeilen sehr gut und gleichmäßig bearbeiten.
Ich benutze derzeit diese Nadelfeilen, welche in verschiedenen Formen erhältlich sind und bin sehr zufrieden.
Da diese Teile einen sehr feinen Hieb haben, geht bei einem Gang nur wenig Material ab, so dass nicht gleich ein Unglück geschieht. Ich fummel mich eben so Span für Span ran - bis es passt.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

frajo2008

Beiträge: 3 344

Realname: Franz Holzhauser

Wohnort: Bad Hönningen

261

Montag, 24. April 2017, 15:52

wobei der Begriff "fummeln" in Verbindung mit Deiner Arbeit
doch sehr unpassend ist!

der Franz

im Bau: Nao Victoria 1:50

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

262

Montag, 24. April 2017, 17:16

...na ja, manchmal ist es schon eine Fummelarbeit

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

Wasserscheu

Beiträge: 1 276

Realname: Heinz

Wohnort: Nähe München

263

Montag, 24. April 2017, 20:48

Aber dann eine gekonnte Fummelei. Sieht großartig aus. :ok:

LG Heinz

Leute hetzt euch nicht ab, ihr kommt noch früh genug zu spät!

Fertig: Golden Star, Seehexe,

Zum Seitenanfang

LittleSmiet

Beiträge: 1 319

Wohnort: Bremen/Bremerhaven

264

Donnerstag, 27. April 2017, 08:24

Lässt sich dein Holz auch fein drechseln auf Milimeter? Ich suche nämlich helleres Holz und auch nicht zu weiches, weil ich noch Fässer herstellen möchte.

Deine travail ist dir übrigens wieder excellent gelungen! :ok:

LittleSmiet :party:

jo-ho!
Im Bau: Die Black Pearl Im Bau: Sinagot Im Bau: Flower Class Corvette

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

265

Donnerstag, 27. April 2017, 19:46

Zitat von »LittleSmiet«

Lässt sich dein Holz auch fein drechseln auf Milimeter?

Also ich abe den Besanmastkragen (#207) mit einem Bohrschleifer und einer Schlüsselfeile gemacht. Damit bekommt man auch 10tel mm hin.
Mit einer Drehbank sicher auch noch genauer.

Birnenholz ist dafür sehr gut geeignet. Wenns noch genauer und fester sein soll, dann mit Buchsbaum, welches sehr hart ist.

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

LittleSmiet

Beiträge: 1 319

Wohnort: Bremen/Bremerhaven

266

Freitag, 28. April 2017, 14:02

Danke! Zur Zeit habe ich "noch" keine Drehbank, ich drechsel mit der Methode die du auf dem Foto schön gezeigt hast. Ich werde mir demnächst mal einen kleinen Vorrat an Rundhölzern zulegen, macht schön viel Spaß zu drechseln! :rolleyes:

LittleSmiet :party:

jo-ho!
Im Bau: Die Black Pearl Im Bau: Sinagot Im Bau: Flower Class Corvette

Zum Seitenanfang

hans halle

Beiträge: 246

Realname: Hans M.

Wohnort: Halle/Saale

267

Freitag, 28. April 2017, 16:45

Zitat von »LittleSmiet«

macht schön viel Spaß zu drechseln

Na, dann verratet doch mal paar Trick`s,
zum anschauen und notieren

Grüße
Hans

Freude ist die Emotion, die Menschen miteinander verbindet

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

268

Samstag, 20. Mai 2017, 19:29

Ein Hallo in die Runde,

es ging nun weiter mit der Segelducht.
Diese war bisher nur grob zugeschnitten um das mittlere Schott zu positionieren. Die Segelducht sitzt jeweils auf den Rumpfinnenseiten auf und ist bugwärts mit dem Schott verbunden.
Nach Achtern verbinden zwei große Knie den Schwertkasten mit der Ducht. Wieder einmal ging es nicht ohne Schablone ab um die Höhenposition mit der Breite abzustimmen.

Nachdem die Knie befestigt und durch Zahnstocher verzapft waren, bekam die Ducht eine Abrundung der oberen Kante. Dazu wurde die Negativform in ein Stahlblech bzw. die Ziehklinge eingearbeitet.

Schließlich war noch die Durchführung für den Großmast herzustellen. Mit der Mastspur, welche wie ein Schlitten auf den beiden Kielschweinen läuft, kann der richtige Mastwinkel eingestellt werden. Der Balkweger an Backbord ist zwischenzeitlich auch fertiggestellt. Dann wurde alles etwas geölt.

Es wird……

trinkt aus Piraten joho

Gruß Matthias

Im Bau: Zeesboot 1:20 um 1920 und Lotsenschoner Phantom 1:50
Fertig: Galeone SAN FRANCISCO 16. Jh. 1:90

Zum Seitenanfang

victory78

Beiträge: 940

Realname: Matthias

269

Montag, 5. Juni 2017, 19:46

Rumpfausbau...

Das Pfingstwochenende hat, dank der schönen Wetterlage, etwas Zeit für`s Modellieren freigespült.
Es waren noch Restarbeiten am Plichtboden zu machen – so die kleinen Ecken der äußeren Planke.
