Baubericht: Hachette Stuka Ju 87, Maßstab 1:16

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

241

Sonntag, 4. Oktober 2015, 19:36

Ich danke Euch Beiden für die umfangreichen und interessanten Ausführungen.
Mein Modell wird trotz alledem nur in den Farben Messing (Metallteile) und Anthrazit (alles andere) entstehen.

Und weil ich bei Euren Ausführungen zum Thema Farbvarianten absolut nicht mitreden kann mache ich lieber mal
schnell mit der nächsten Bauphase weiter.

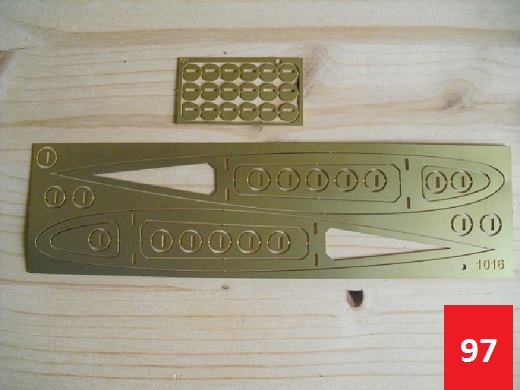

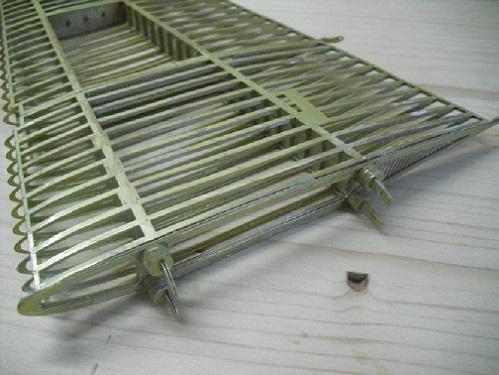

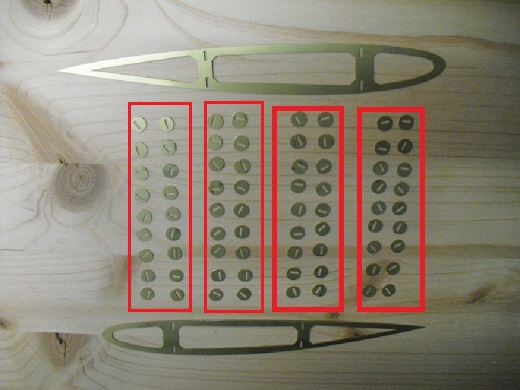

Aus Heft 97 verbauen wir diesmal die Distanzbleche für den Flügelanschluss im Knickbereich.




















"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Lemmi

Beiträge: 2 036

Realname: Bernd

  • Nachricht senden

242

Montag, 5. Oktober 2015, 10:27

Das war jetzt auch nicht als Belehrung an Dich gedacht, Ray, sondrn eher als allgemeiner Hinweis. Dies ist Dein Modell und daher entscheidest Du. Und den Ansatz nur Messing/Anthrazit als Farbe zu nehmen finde ich gut. Aber mal eine Frage zur Beplankung bisher. Ich habe an den Rippen kleine Stifte gesehen. Wurden die durch die "Leitern" gesteckt? Und wenn ja, hast Du sie umgeknickt oder den sicherlich vorhandenen Überstand abgeschnitten?
Schöne Grüße,
Bernd

"Wenn das Ihre Lösung ist, dann hätte ich gerne mein Problem zurück."

Meine Projekte

Einführung Kartonmodellbau

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

243

Montag, 5. Oktober 2015, 11:29

Hallo Bernd,

Zitat

Das war jetzt auch nicht als Belehrung an Dich gedacht,
das habe ich auch überhaupt nicht so verstanden. Ich finde es im Gegenteil toll, wie fair und bewusst Du schreibst.

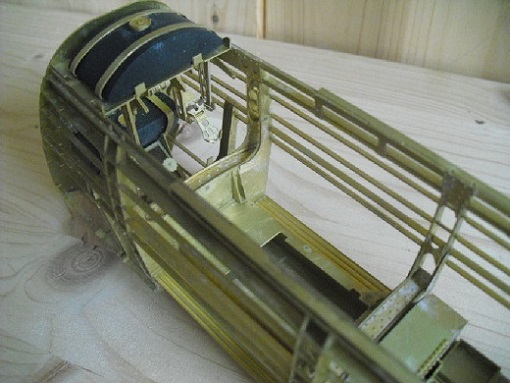

Jetzt zu Deiner Frage: Ja, die kleinen Stifte dienten zur Aufnahme und Fixierung der Gitterverkleidungen. Diese
werden nach Trocknen des Klebers abgeschnitten und glatt verschliffen. Dieser Untergrund dient dann zur Aufnahme der
Messingaussenhautplatten.

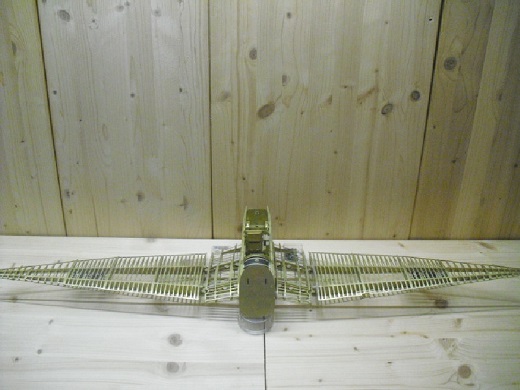

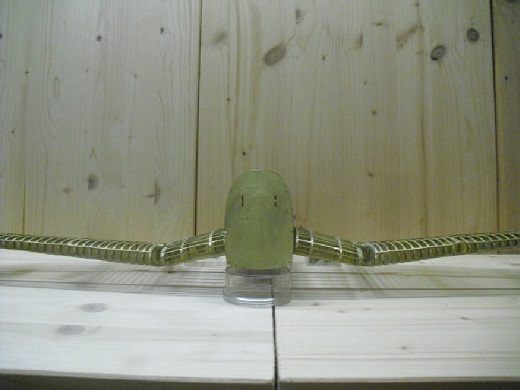

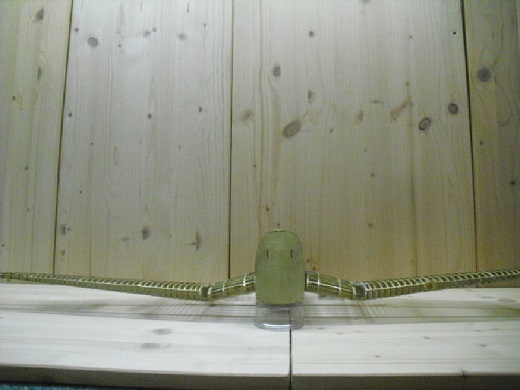

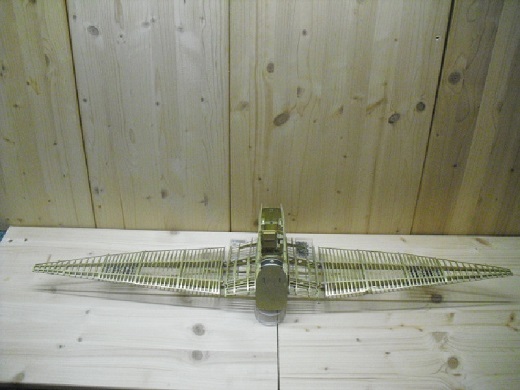

Heute gibt es nun keine Bilder vom weiteren Baufortschritt sondern auf speziellen Wunsch von Marek

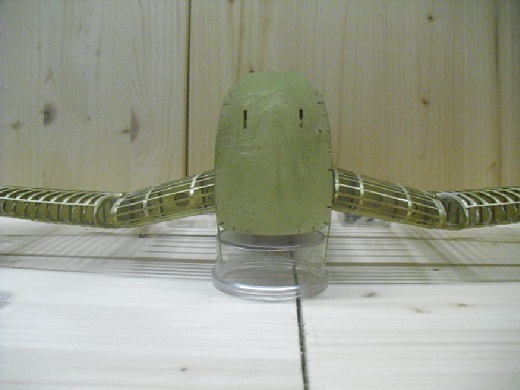

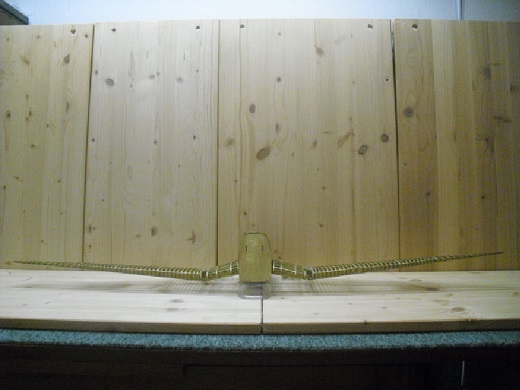

die schon mal angekündigten "Frontalaufnahmen" von den Tragflächenlinien.

















"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

keramh

Moderator

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

244

Montag, 5. Oktober 2015, 11:55

Danke für die Bilder, echt tolle Linie und wirklich beeindruckend.
Ich weiß das es schwer wird / ist für diese Größe einen geeigneten Hintergrund zu finden aber der Holzfarbton passt wirklich nicht,
da gehen eindeutig zu viele Details verloren. Eventuell könntest Du ein neutrales Bettlaken oder so drunterlegen.

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

245

Dienstag, 6. Oktober 2015, 09:01

Moin,

Marek hat recht. Für zukünftige Gesamtaufnahmen werde ich mir hintergrundmäßig was anderes einfallen lassen.

Aufnahmen von Details oder Baugruppen werde ich vorerst auch weiterhin vor dem Holzhintergrund durchführen, zumal

jetzt zunehmend die Anthraziten Komponenten ins Spiel kommen werden. Kleine Kostprobe gibt es heute schon.

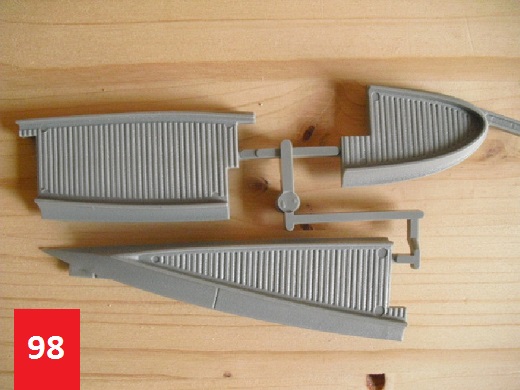

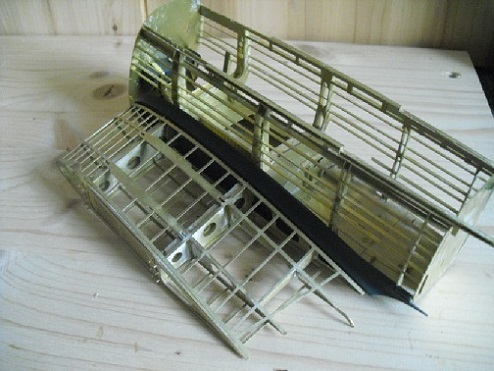

Heft 98 bietet die Tragflügelanschlüsse in Kunststoff...

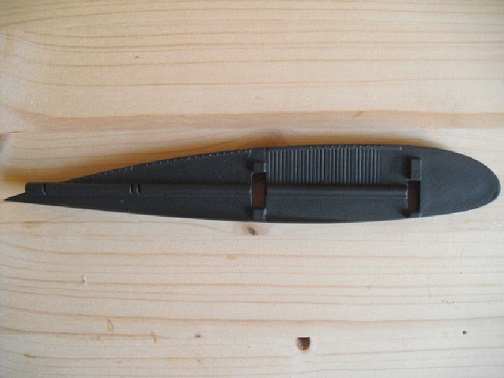

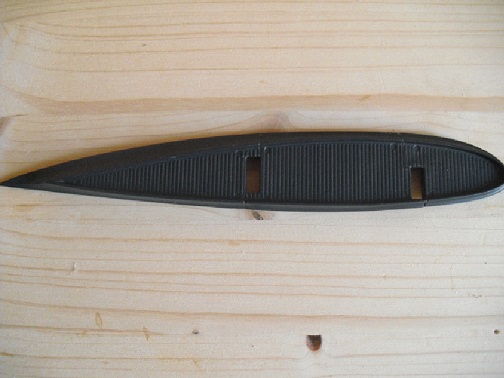

die entfettet und lackiert so aussehen...

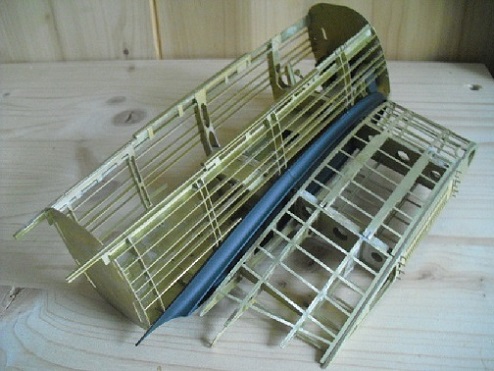

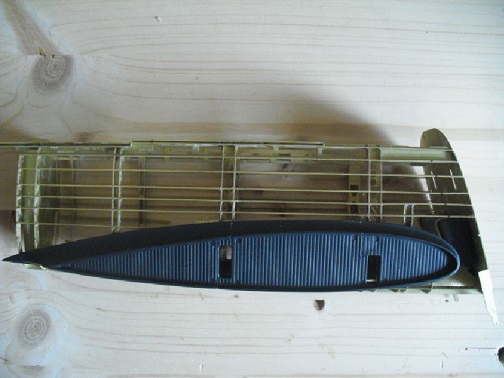

und am Modell (nur gesteckt) dann so rüberkommen...








"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

keramh

Moderator

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

246

Dienstag, 6. Oktober 2015, 09:53

WOW,
Anthrazit ist echt ne gut Entscheidung von Dir, passt hervorragend zum Messing.

mlcflhs

Beiträge: 267

Realname: Mike und Kevin

Wohnort: Düsseldorf

  • Nachricht senden

247

Dienstag, 6. Oktober 2015, 10:23

Tolles Model

Hi Ray,

das Model und was Du machst is wirklich super.

Es ist nur schade das der Preis für so ein Model im endefekt dafür recht hoch ist. Wenn man glück und im Netz an sowas preiswerter rann kommt sollte man natürlich zuschlagen. Ich würde es tun auch wenn die Deutschen Flugzeuge nicht so mein Thema sind.

Gruß
Mike

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

248

Dienstag, 6. Oktober 2015, 20:31

Danke Euch Beiden,

ja, manchmal denke ich auch, wenn der Preis nur halb so hoch wäre, hätten bestimmt mehr als doppelt soviel
Interessenten zugegriffen. Und damit hätte sich die Sache schon gerechnet.

Übrigens, bei De Agostini gibt es glaube ich `ne Sprit Fire in 1:12.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

keramh

Moderator

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

249

Dienstag, 6. Oktober 2015, 21:08

moin,

mit beiden Dingen hast Du recht, ja es gibt eine Spitfire in 1:12 udn ja ich denke auch das bei halbem Preis mehr als doppelt so viele ein Abo abschließen würden.
Beim Stuka wäre auch ich dann dabei...

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

250

Mittwoch, 7. Oktober 2015, 08:58

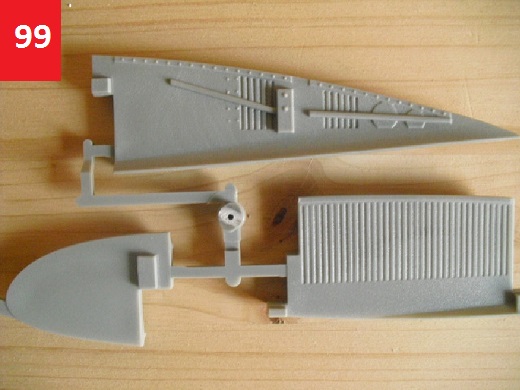

Moinsen, Heft 99 ist an der Reihe.

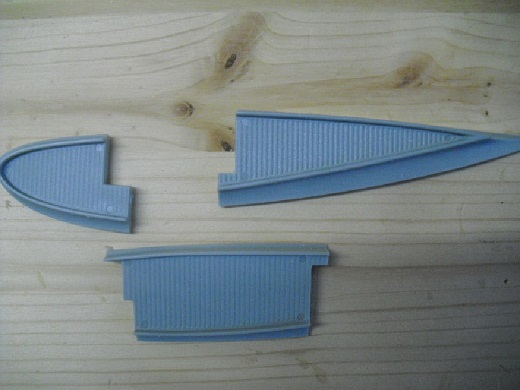

Heute geht`s um den Anschluss der Tragflächen an der rechten Seite.

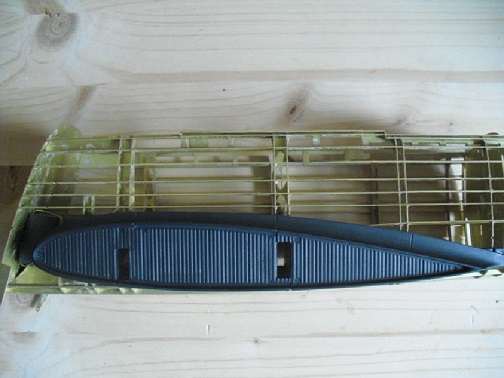

Ansonsten alles wie bei Ausgabe 98.
















"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

251

Donnerstag, 8. Oktober 2015, 15:14

Ausgabe 100 ist dran.

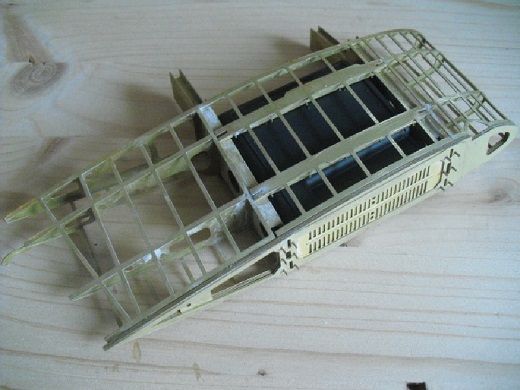

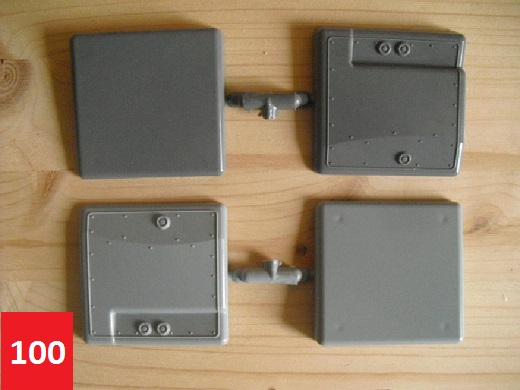

Tragflächentanks für die Flügelstümpfe.

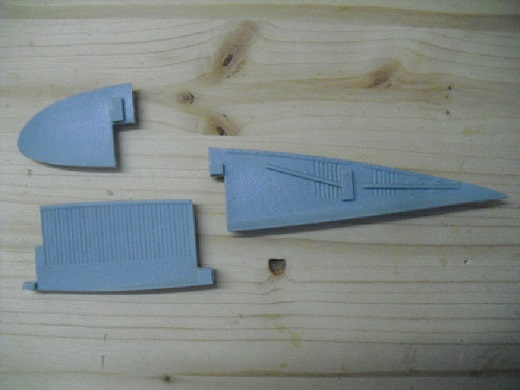

Einzelteile separat

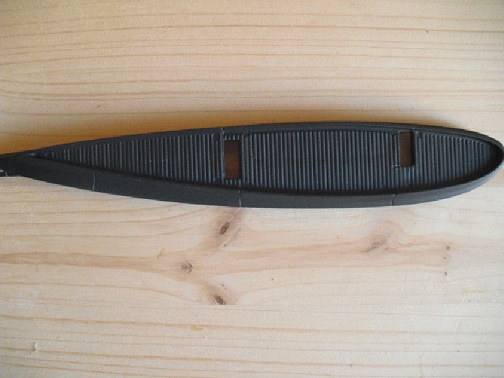

Einzelteile zusammengeklebt

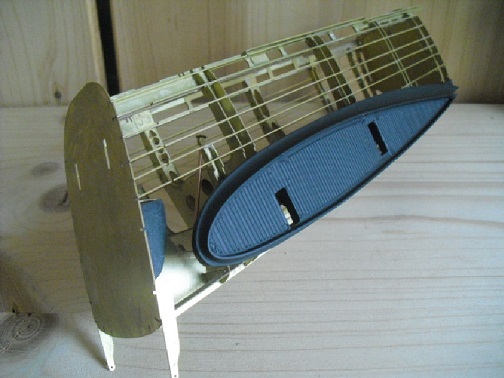

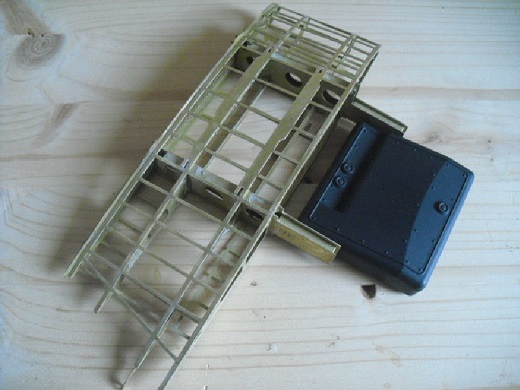

Tanks lackiert und probeweise eingepasst in den linken Flügel...

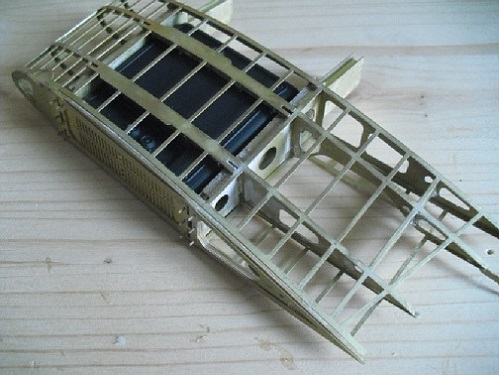

...und in den rechten Flügel.





"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

252

Freitag, 9. Oktober 2015, 11:27

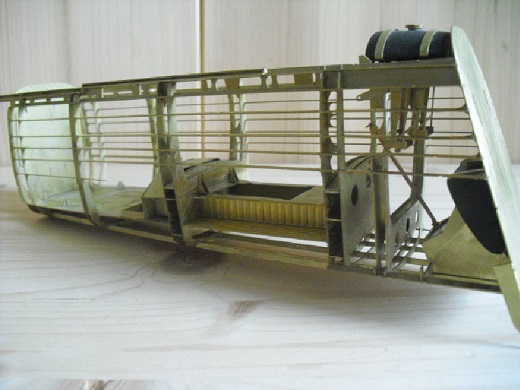

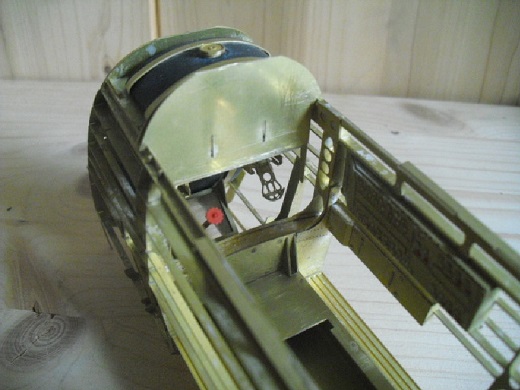

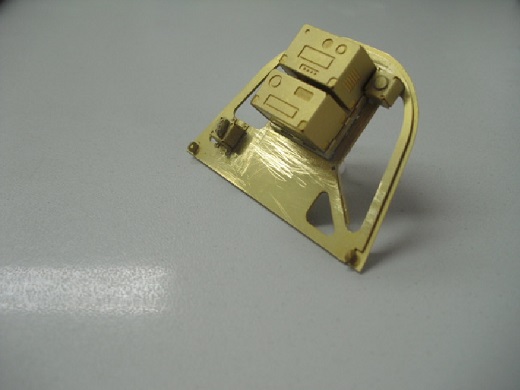

Im 101. Bauabschnitt finden wir eine Ätzteilplatte mit 18 Elementen zum Bau der oberen

Wand zwischen Piloten -und Bordschützensitz.




Die Einzelteile...




die vormontierten Sektionen...

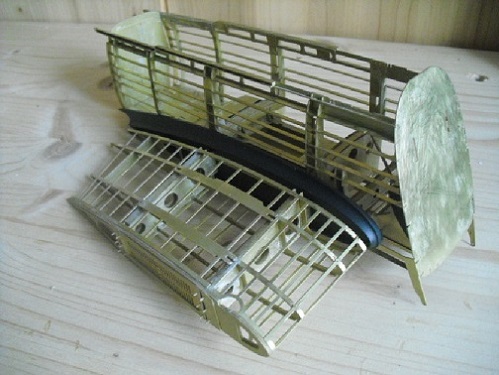

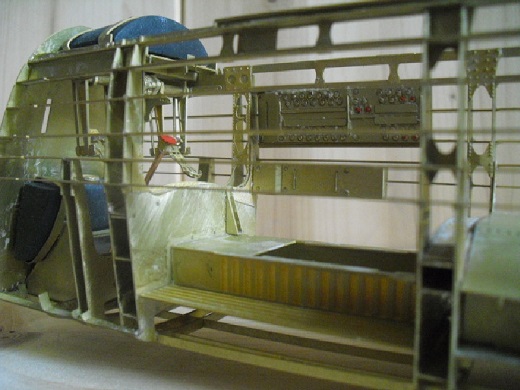

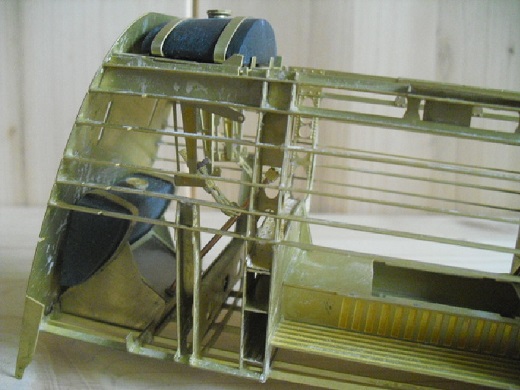

das Gesamtbauteil


"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

mlcflhs

Beiträge: 267

Realname: Mike und Kevin

Wohnort: Düsseldorf

  • Nachricht senden

253

Freitag, 9. Oktober 2015, 11:59

Stimmt so

Hi Ray,

ich müsste mal ein Wort mitreden nachdem ich wieder mal Zeit hatte bei Dir mitzulesen.

Ich finde Deine Entscheidung alles nur Messing und Antrazitfarben zu machen richtig. Zum einen finde ich das ein Model immer etwas anderes rüberkommt als im Original, und zu anderen finde ich das ein Bisserl Künstlerische Freitheit dazugehört.


Mach weiter so, Es macht spass bei Dir mitzulesen.

Gruß
Mike

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

254

Samstag, 10. Oktober 2015, 07:57

Hallo Mike,

ja, Stukamodelle in Originalfarben gibt es schon genug. Und das noch in super Ausführung.
Würde ich so, ehrlich gesagt, wohl nie hinbekommen.
Da kommt die Detailliertheit dieses Modells gerade recht, Bereiche offen darzustellen und das
Messingmaterial besonders in Szene zu setzen.

So, nun geht`s aber weiter.

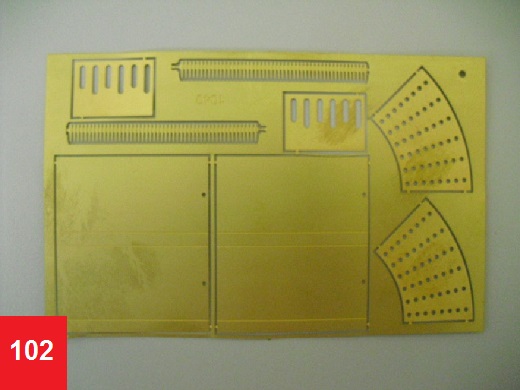

Heft 102 hält zwei Patronengurte, zwei Teile zum Bau der Mündungsrohre für die 3,7 cm Kanonen und vier Teile für Patronenhülsenkästen bereit.




Die Teile für die Bordkanonen verwenden wir jedoch erst später.

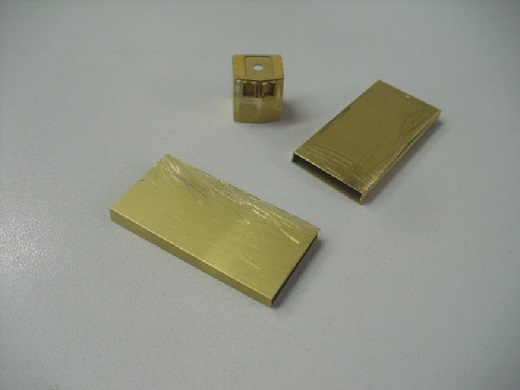

Stattdessen werden erstmal die Patronenhülsenkästen gebaut.








"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Chrysostomos

Beiträge: 124

Realname: Christoph

Wohnort: 35305 Grünberg

  • Nachricht senden

255

Samstag, 10. Oktober 2015, 18:51

Hm, ich muß doch mal mit Hachette meckern, Messinggeätzte Patronengurte in 1:16 :( geht aber gar nicht. Aber ansonsten bisher ein tolles Modell und super gebaut von dir. :thumbsup:

Möge dein Kleber niemals eintrocknen
Chris
Möge euer Kleber niemals eintrocknen und eure Farben stets frisch sein. Ich wünschte meine Farben würden so schnell trocknen wie der Nagellack meiner Freundin... und die beschwert sich schon weil es 5 Minuten dauert.

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

256

Samstag, 10. Oktober 2015, 20:05

Danke Christoph,

Zitat

Hm, ich muß doch mal mit Hachette meckern, Messinggeätzte Patronengurte in 1:16 :( geht aber gar nicht.
da hast Du allerdings recht. Sie sehen doch sehr zweidimensional aus.
Die Teile hätte man zum Beispiel aus Plastik in 3-D liefern können.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

mlcflhs

Beiträge: 267

Realname: Mike und Kevin

Wohnort: Düsseldorf

  • Nachricht senden

257

Samstag, 10. Oktober 2015, 21:22

Resin

Hallo alle 2D geplagten

bei Live Resin gibt es Gurte in 1/16. Allerdings für den .505 er. Aber wäre für geplagte Seelen eine Idee. Ich hab für meine 1/24 Mosquito 1/35er Gurte genommen. Sieht schon mal recht gut aus.
.50 1/16 gehen grad so als .303 1/24 durch. :lol:

Ist nur die Frage ob sie passen würden?

Gruß
Mike

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

258

Sonntag, 11. Oktober 2015, 15:47

Danke Mike für den Tip.
Erst mal sehen, wie viel von den Dingern überhaupt sichtbar bleibt.

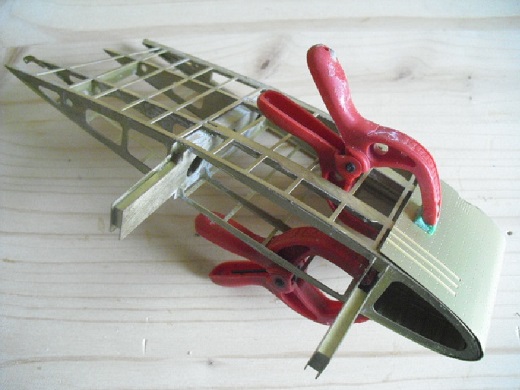

Vorerst mache ich mal mit Heft 103 und den Flügelverkleidungsblechen weiter.




Diese sollten eigentlich so geformt werden, dass sie ohne Spannungen bündig auf der
Gitterstruktur auflegen, damit der Sekundenkleber auch wirklich hält.

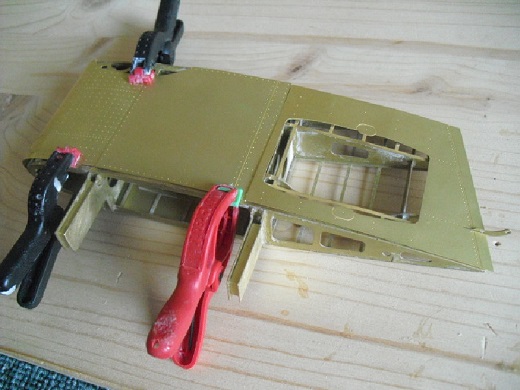

Aber ganz ohne Klammern ging es dann doch nicht. Aber es ist ja alles nur lose aufgelegt und erstmal
nur provesorisch fixiert.
Welche Bleche letztendlich den Weg an s Modell finden werden, entscheide ich erst später.

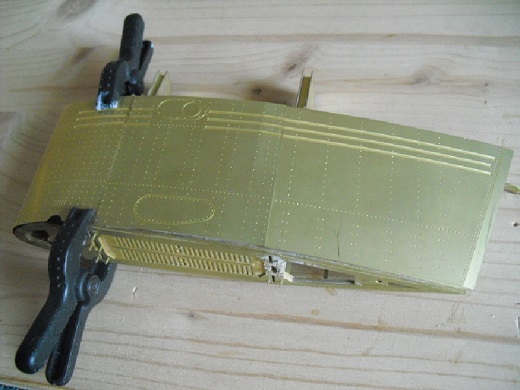

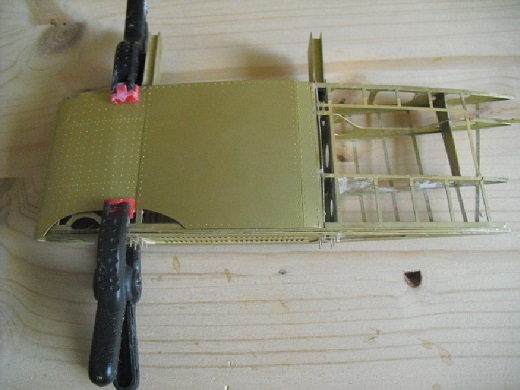

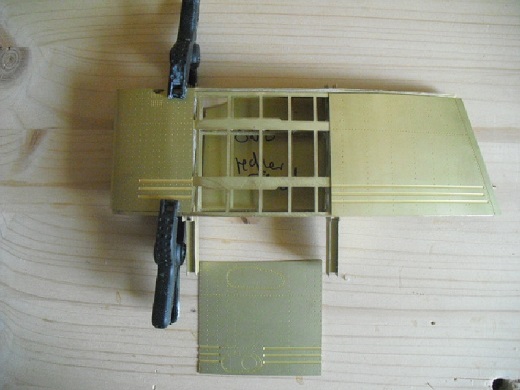

Hier nun erstmal die ersten Bleche an der linken Tragfläche...

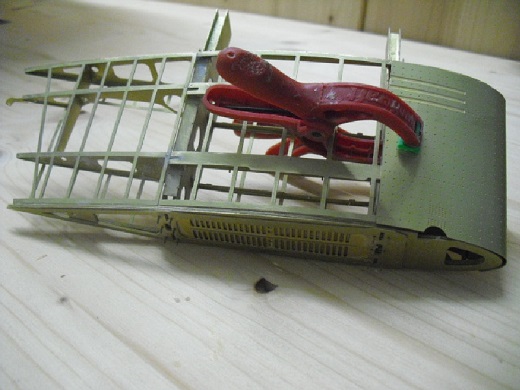

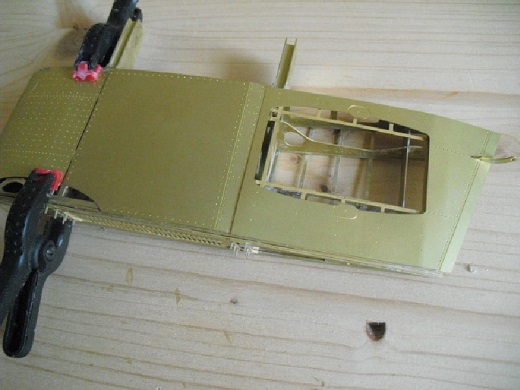

und am rechten Flügel...








wie gesagt, alles noch nicht festgeklebt.


"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Dilldapp2006

Beiträge: 334

Realname: Harald Biene

Wohnort: In den unendlichen Weiten des Weltraums

  • Nachricht senden

259

Sonntag, 11. Oktober 2015, 15:58

Hallo Ray, ich kritisiere ungerne aber hier muss ich einmal meckern. :motz:
Das Verkleidungsblech ist definitiv nicht richtig gebogen. Du siehst das
an zwei Punkten. Das Blech sollte an der oberen Hinterkante mit dem Profil
abschließen, welches direkt dahinter kommt. Wo sollte es sonst im Original
angenietet werden? Des weiteren sieht man das die Verkleidung vorne an den
Rippen nicht anliegt.
Ich würde das Blech dazu etwas überbiegen (um ein dünnes Rohr oder ähnliches)
und dem Gerüst so viel zutrauen das es die leichte Überbiegung selbst aufdrückt.
An sonsten, weiter so! :ok:

Gruß Harald

keramh

Moderator

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

260

Sonntag, 11. Oktober 2015, 17:00

moin,

eventuell sollte man auch eher aus der mitte heraus also mit den geraden Blechen beginnen und die gebogenen passend anarbeiten.

Lemmi

Beiträge: 2 036

Realname: Bernd

  • Nachricht senden

261

Sonntag, 11. Oktober 2015, 19:28

.... Das würde ich nicht machen. Ein wenig bis gar nicht geformtes Teil ist immer leichter zu bearbeiten, als die geformten. Ich stimme hier Harald zu, etwas überbiegen damit das Blech schön stramm aufliegt. Etwas Luft könnte dazu führen, das später im Anschluss zu den nächsten Blechen etwas fehlt.

Ansonsten Ray: :thumbsup:
Schöne Grüße,
Bernd

"Wenn das Ihre Lösung ist, dann hätte ich gerne mein Problem zurück."

Meine Projekte

Einführung Kartonmodellbau

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

262

Sonntag, 11. Oktober 2015, 19:45

Hallo Männer`s,

Eure Kritik und Tipps in allen Ehren - klar ist es so nicht optimal, allein ich hab`s bisher einfach nicht besser hingekriegt.
Aber ich werde versuchen, Eure Hinweise zu beachten. Ist ja bis jetzt noch nichts geklebt.

Also danke, und weiterhin immer schön neugierig bleiben.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

263

Montag, 12. Oktober 2015, 09:55

Moin,

Ausgabe 104 + 107 steht an.

Weitere Verkleidungsteile für die Unterseiten beider Tragflächen.

Einmal für rechts...








und einmal für links.








Wie gehabt, alles nur lose angepasst. Noch nicht geklebt!

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

264

Dienstag, 13. Oktober 2015, 15:42

Wir machen weiter mit den Verkleidungen für die Oberseiten der Flügelstümpfe.
Heft 105 beinhaltet die Teile für die rechte Seite...










und Heft 106 für die Linke.










Auch diesmal alles wieder nur lose aufgelegt.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Lemmi

Beiträge: 2 036

Realname: Bernd

  • Nachricht senden

265

Dienstag, 13. Oktober 2015, 15:58

Das scheint ja alles recht gut zu passen. Wie lassen sich eigentlich die Bleche so bearbeiten bzw. formen?
Schöne Grüße,
Bernd

"Wenn das Ihre Lösung ist, dann hätte ich gerne mein Problem zurück."

Meine Projekte

Einführung Kartonmodellbau

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

266

Dienstag, 13. Oktober 2015, 18:55

Hallo Bernd,

ja, bisher passt es soweit ganz gut.
Die Bleche lassen sich gut über verschieden dicke Rundhölzer formen und auch mit der
Hand kann man noch ganz gut nach modellieren.
Aber die Problemstellen kommen ja erst noch.

"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Jürgen.S.

Beiträge: 755

Realname: Jürgen

Wohnort: Marl

  • Nachricht senden

267

Dienstag, 13. Oktober 2015, 23:01

Hallo Ray,

es wächst und wächst. Klasse Arbeit. :respekt:
Sieht richtig gut aus. Schön das es hier regelmäßig weiter geht.
Wann geht es denn beim Schlepper weiter?

Mit freundlichem Glückauf
Jürgen
Im Bau:
Billing Boats Titanic 1:144
Abo Modellbahnanlage Spur N, 1:160 von DeAgostini

Fertig:
H0 Anlage, kleine Gebirgslandschaft
Mare Nostrum 1:35, Artesania Latina

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

268

Mittwoch, 14. Oktober 2015, 09:28

Danke Jürgen,

nun ja, da es sich nun langsam anschickt, die einzelnen Sektionen zusammenzufügen, wird das Flugzeug beträchtlichen Platz in Anspruch nehmen.
Und in meiner kleinen Bastelbude ist nun absolut kein Platz dafür, zwei solche riesen Modelle gleichzeitig zu bauen.
Darum werde ich mich jetzt erstmal auf die Fertigstellung des Stuka konzentrieren.
Wenn der dann in der Luft ist, geht`s auch wieder kontinuierlich mit dem Schlepper weiter.

So, nun aber Stuka bauen.
Heft 108 hat weitere Verkleidungsteile, die jedoch erst später Verwendung finden.



Heute werden der zweite Öltank und die Pedalerie in die Rumpfstruktur montiert.
Diese Teile wurden ja bereits mit früheren Ausgaben zusammengebaut.



Eingebaut sieht das Ganze dann so aus:








"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

keramh

Moderator

Beiträge: 12 592

Realname: Marek H.

Wohnort: Bln-Friedrichsfelde

  • Nachricht senden

269

Mittwoch, 14. Oktober 2015, 09:45

moin,

die Beplankung der Tragflächen sehen soweit gut aus.
Ich kenne die Bauanleitung leider nicht, von daher bin ich immernoch der Meinung das die Platten weiter herumgezogen werden müssten.
Ich meine das die Letzte gerade Platte hinten an der Kante abschließen sollte.
Dann wäre auch sichergestellt das unter jeder Blechkante eine entsprechende Querrippe verläuft an der das Blech "angenietet" wäre.
Im Moment sieht es so aus als ob alles ca. 3 mm nach vorn verschoben ist.
Wenn die Unterseite ran kommt steht hier das letzte Blech hinten eventuell über.
Deswegen meinte ich auch die Beplankung von hinten zu beginnen und die gebogene runde Platte zum Schluss anzuarbeiten.
Gern lass ich mich aber auch anders überzeugen.

Ray

  • »Ray« ist der Autor dieses Themas

Beiträge: 9 647

Realname: Ray

  • Nachricht senden

270

Donnerstag, 15. Oktober 2015, 08:49

Guten Morgen,

wir werden sehen, wie es passt, wenn alles fest verklebt wird. Korrekturen können da durchaus noch auftreten.

Heute geht es aber erstmal mit Ausgabe 109 weiter. Die dem Heft beiliegenden Verkleidungsteile werden wiederum erst zu einem späteren Zeitpunkt verbaut.




Stattdessen geht es mit dem Einbau weiterer "Kabineneinrichtungsgegenstände" weiter.

Heute: Armaturenbretthalterung und Sicherungskästen, welcher in früheren Ausgaben zusammengesetzt worden sind.




Eingebaut ergeben sich diese Bilder:










"Alles, was ein Mensch sich heute vorstellen kann, werden andere Menschen einst verwirklichen." - Jules Verne

Eine großartige Modellbauzeit wünscht
Ray

Ähnliche Themen

Werbung
