Hallo,

möchte an dieser Stelle gerne mein Bauprojekt eines beleuchteten Ford Galaxie 500 des NYPD vorstellen
(siehe auch meine Bausatzvorstellung)

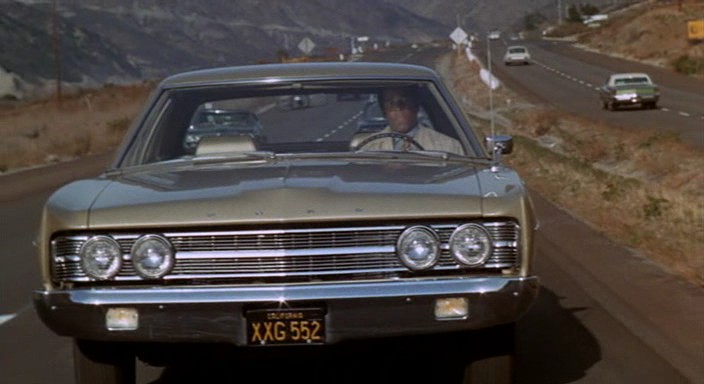

und das 1976er Farb-Vorblid

Gruß Ralf

na super
Nachdem ich in den `90ern die Fahrzeuge der Bereitschaftspolizei in NRW in 1:87 nachgebaut hatte, wollte ich diese auch irgendwann beleuchten.
So kam ich vor ein paar Jahren zu dem 1:24er Maßstab. Als ich fast zur gleichen Zeit meinen richtigen Chevy vor der Tür hatte, war ich mit dem NYPD-Virus infiziert. Jetzt tobe ich mich mit den Fahrzeugen der Ostküste der USA aus
vielleicht können wir uns dann irgendwie ergänzen ...

Hallo

habe mal einige Teile aus der Schachtel geholt und gesäubert. Die Beschreibung ist sehr dürftig aber gut bebildert.
Anfangen möchte ich mit dem Motor:

wie man auf dem Foto vielleicht erkennen kann, muss der "Modellbauer" hier mitdenken, denn es wird nur eine Seite abgebildet und frei übersetzt dokumentiert: "Die andere Seite ist ähnlich zu gestalten"

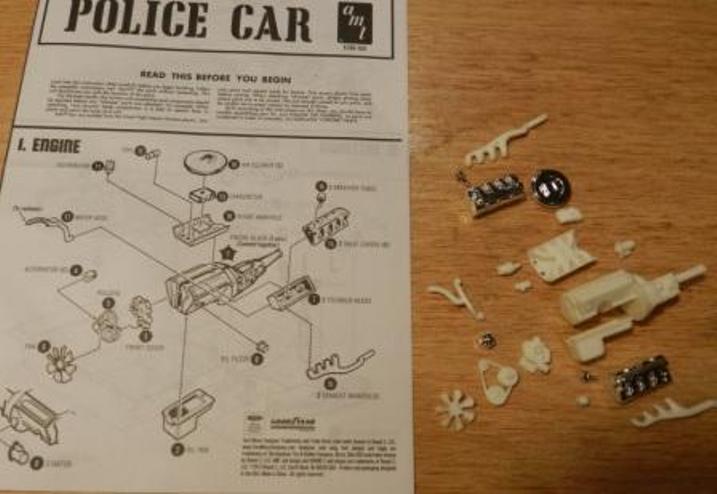

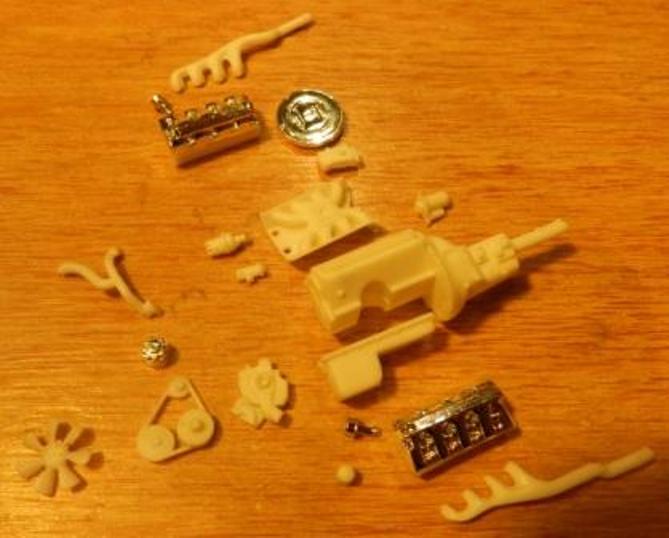

hier sind alle Teile des Motor zu erkennen, die dem Bausatz beiliegen. Die Verkabelung muss also anderweitig beschafft werden.
Jetzt wird das Vorhandene erst einmal verklebt.

Gruß Ralf

Hallo Bernd, Hallo Dominik

zunächst erst einmal Danke für die Rückmeldungen!
wie gesagt, baue ich aus US-Fahrzeugen "nur" NYPD-Varianten - und die waren nie schwarz-weiß! ... wobei ... nach dem Millennium schwarze Fahrzeuge mit weißer Schrift für "Hilfspolizisten" (Auxiliary) angeschafft wurden ... schwarz-weiß ist ansonsten der Westküste (Californien) vorbehalten.
New York hatte meines Wissens in den Anfängen schwarz-grüne Fahrzeuge (dem irischen Einfluss geschuldet, siehe auch St. Patricks Day ) die dann später schwarz-grün-weiß, dann blau-weiß und jetzt weiß-blau sind (also weiße Fahrzeuge mit blauer Schrift, deren Folie man besser entfernen und die Fahrzeuge so besser verkaufen kann. Ähnlich wie bei uns in Deutschland. Nur dass sich hier silberne Fahrzeuge besser verkaufen lassen )
Ich habe mich mal beim NYPD-Museum umgesehen und meine, dort mein Vorhaben auch gefunden zu haben. Der Ford Galaxie 500 speziell wurde schon in den Spät-60ern bei der New York State Police eingesetzt (und wird parallel zu diesem Vorhaben gebaut dazu jedoch später mehr). Aus Geldmangel (so etwas soll es geben) hat die NYC (New York City Police) der NYSP (New York State Police) ein paar Fahrzeuge abgekauft und ihrer damaligen Lackierung angepasst. Allerdings waren diese tatsächlich nicht lange im Dienst. Später wurde aus der NYC das NYPD (siehe auch die verschiedenen Varianten des zu derzeit beschafften Chevy Caprice).

Um nicht die Meisten zu verwirren: Ich habe zwei schöne Ford Galaxie gefunden und werde einen in der 1976er-Version und einen in der 1965er-Version bauen.
(Die Hinweise waren auf keinen Fall böse gemeint - bin für jede Kritik dankbar!!!)

@all:
habe den Motor teilweise zusammengebaut und mit der Verkabelung angefangen.

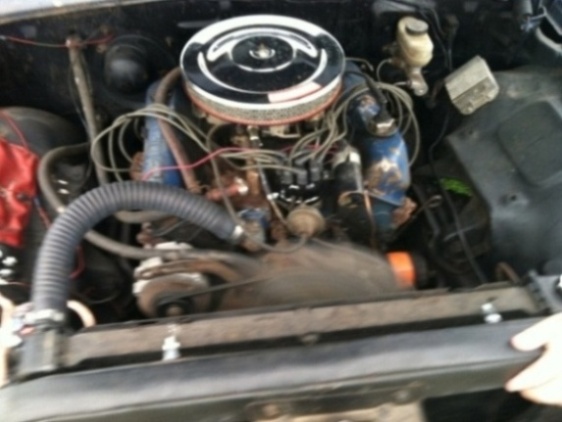

so soll er mal aussehen:


dazu habe ich mir ein paar "Kabel" zurecht geschnitten (warum Opa nicht mehr telefonieren kann, weiß ich nicht )
und in den Verteiler aufgebohrt...

(sorry für das schlechte Foto, aber irgendwie macht meine Kamera keine Makroaufnahmen )

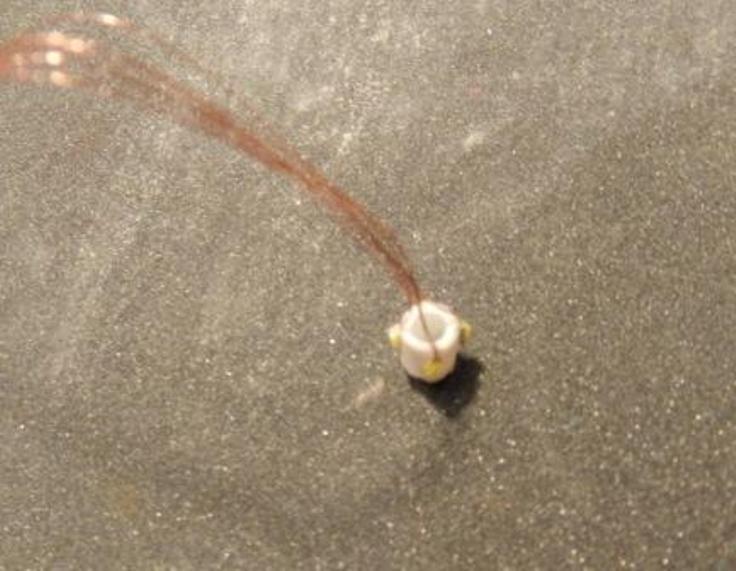

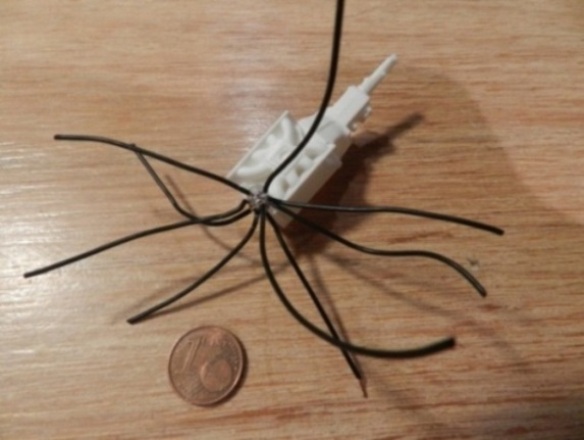

Die Kabel mit dem Verteiler sind montiert und die "Zündkerzenöffnungen" sind ebenfalls aufgebohrt worden. (als Vergleich mal ein 1-Cent-Stück)


Während das nun trocknen muss, habe ich schon einmal mit dem Bohrungen im Chassis begonnen.

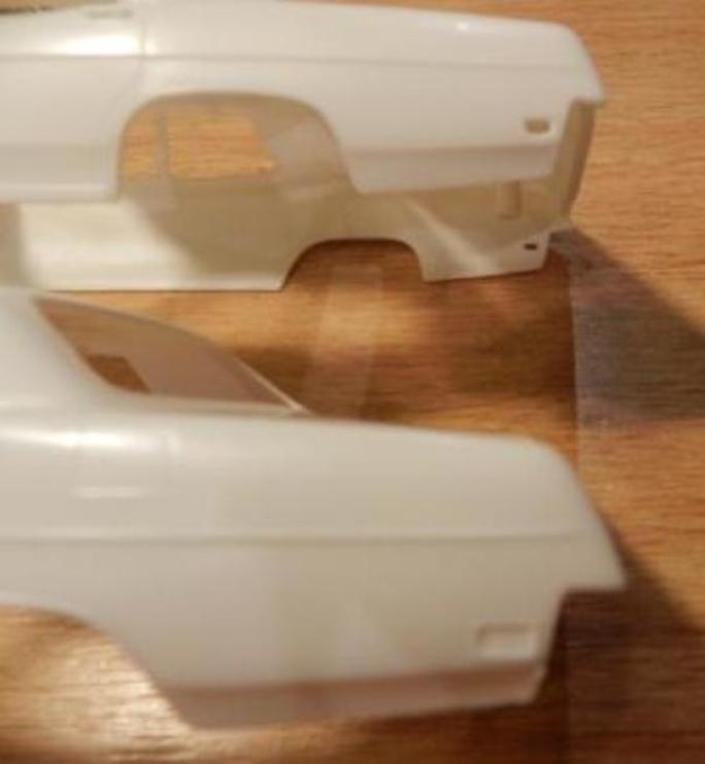

oben der "mit den Löchern für die Fahrtrichtungsanzeiger" und unten der "noch geschlossene", der aber ebenfalls meinen Bohr- und Schneidewerkzeugen zum Opfer fallen wird.


noch einmal besser: die vordere Ansicht


und die hintere

Upps, ich schreibe wohl zu viel. Also erst einmal trocknen lassen und weiter bohren ... bis später

Hallo Ihr Beiden,

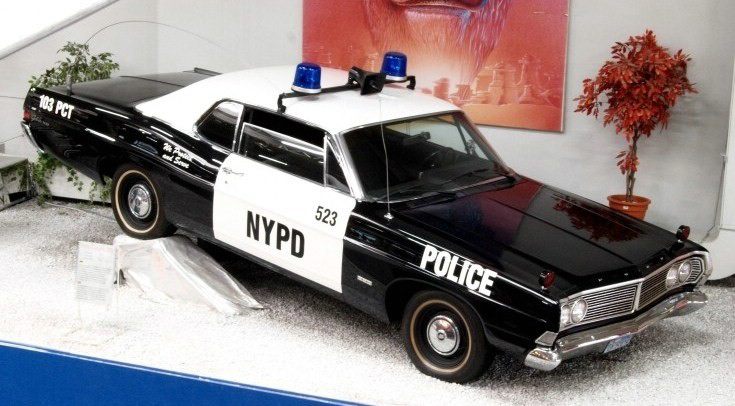

also ... der hier gezeigte schwarz-weiße kann aus vier Gründen KEIN NYPD sein!
1. Zweitürer sind bei allen realen Polizeieinheiten unzweckmäßig
(außer bei den ersten Käfern in Deutschland - die gibt es nicht als Viertürer )
2. schwarzes Chassis und weiße Türen gab es ebenfalls nicht bei der New Yorker Polizei
3. New York hat seit Anbeginn der Polizeieinheiten nur rote Rundumlichter (obwohl: seit einem Jahr soll es bei den Dodge Charger angeblich auf der oberen Lightbar nach hinten gerichtete blaue Blitz-LED geben. Habe sie aber noch nicht gesehen)
4. und das fast entscheidende: "We Protect and Serve" ist nicht das Leitmotto des NYPD! Dieses lautet: "Courtesy Professionalism Respect.“ (Höflichkeit Professionalität Respekt)

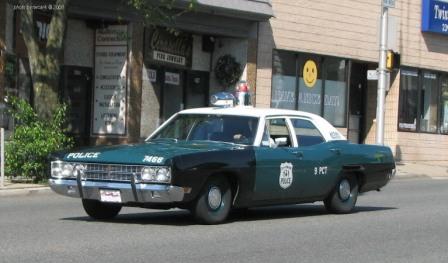

Hier mal Original-Bilder meines Bauvorhabens:

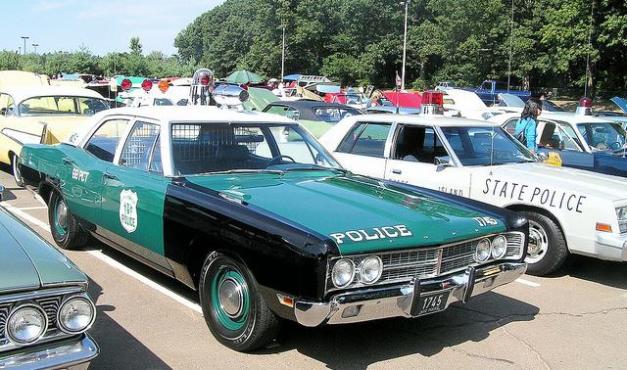

ein 1969er Ford Galaxie 500


ein 1965er Ford Galaxie 500 (mit einer besonderen Lightbar, wie der der Highway Patrol)

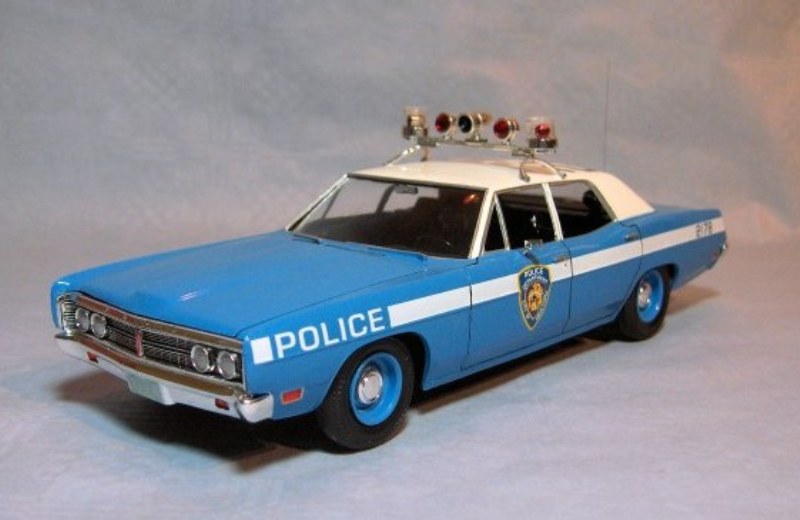

ein 1970er Ford Galaxie 500 (gebaut von Andre Pfeiffer) ... das Original finde ich hoffentlich auch noch


ein 1967er Ford Galaxie (zwar ein anderes Modell, aber 1967 schon in der blau-weißen Version)

aber jetzt mal ehrlich: ist das sooo wichtig???


zurück zum Baubericht:
weil ich mit dem Bohren schon beschäftigt war, habe ich noch ein paar Löcher mehr erschaffen (das lief gerade so gut )

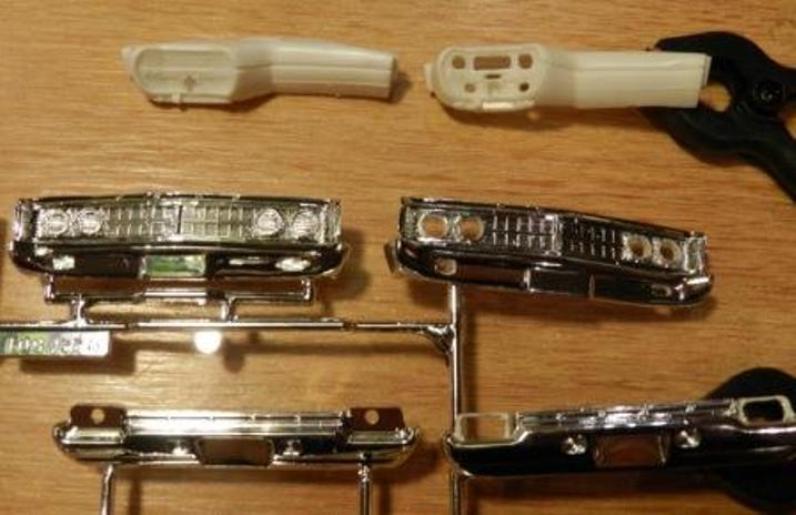

Hier wurden die Frontscheinwerfer, die Nebelleuchten und die Rückleuchten, sowie das Armaturenbrett aufgebohrt

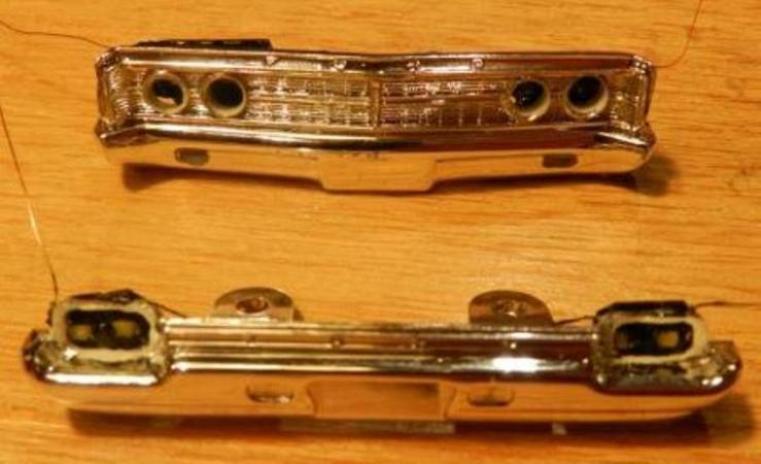

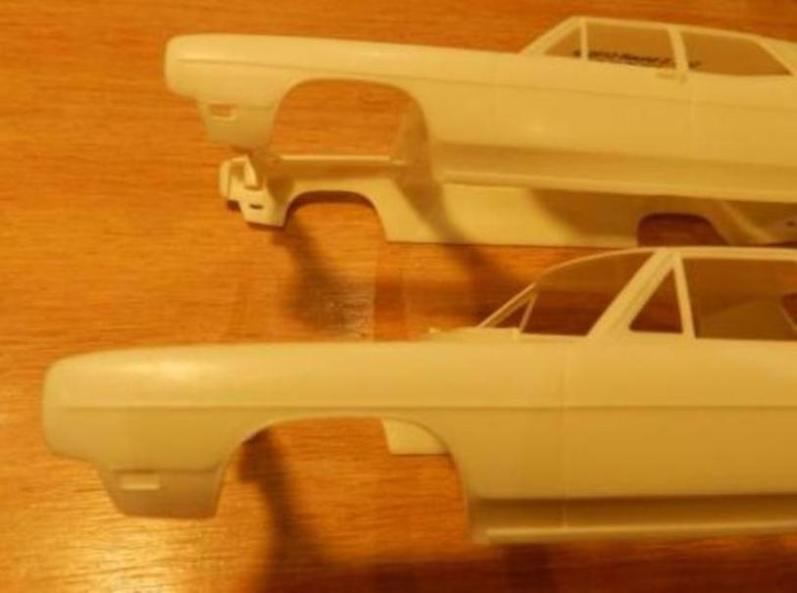

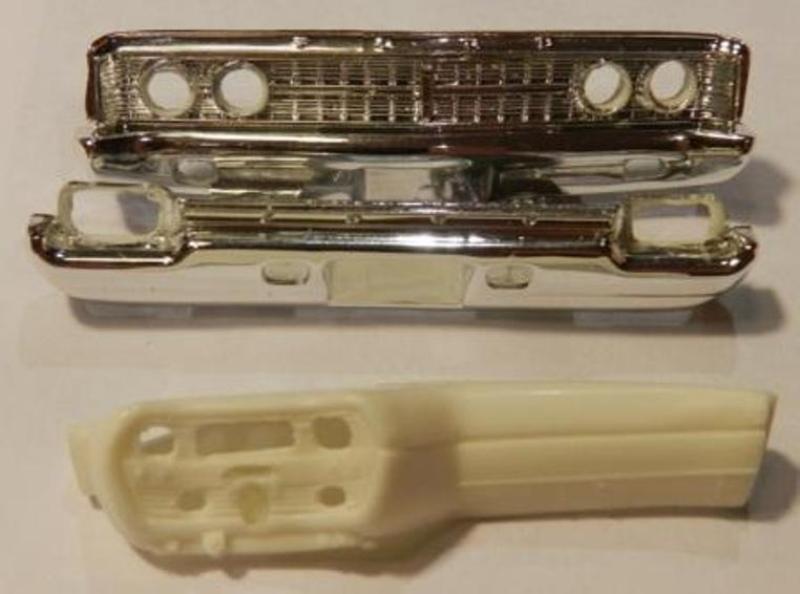

hier noch einmal der Vergleich: vorher - nachher (die andere Seite kommt aber auch noch dran. Die brauche ich aber noch für das Abformen des Scheinwerferglases)

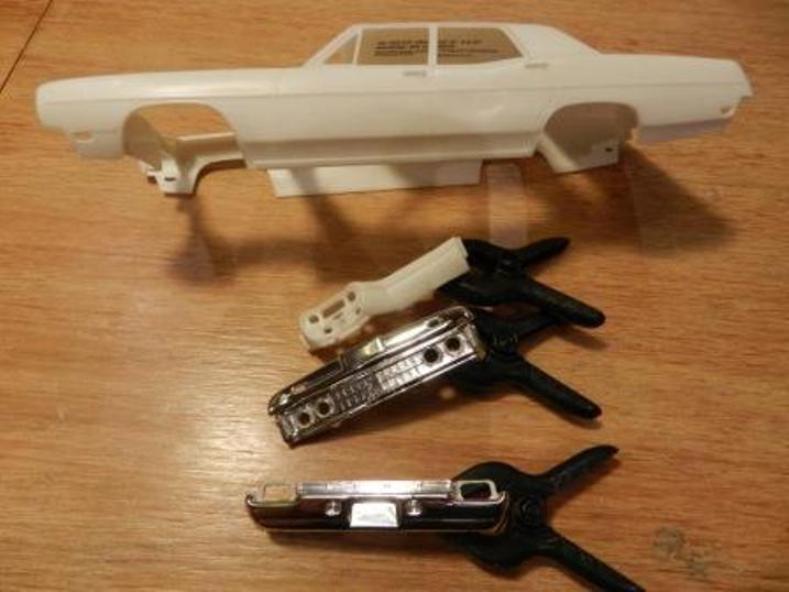

... und noch einmal ein Überblick über alle bisher gebohrten Löcher



werde mich jetzt mal an die weitere Verkabelung vom Motor und der Elektrik machen.

Hallo Micha,

ja, den Buick hätte ich auch gerne - den gibt es aber leider nicht in 1/24 ...

Gruß Ralf

Hallo Dominik,

danke für den kleinen Exkurs in die US-Polizeiwelt einigen wir darauf: ob es den blau-weißen Galaxie gab, bleibt ungewiss. Den Galaxie in Sinsheim hat es jedenfalls so NIE gegeben (falsche blaue RKL, falscher Motto-Schriftzug und falsche Farbgebung) und ist definitiv ein Fake. Bei Deinen anderen Ausführungen geb ich Dir Recht - hatte aber auch geschrieben, dass die Zweitürer für den "normalen" Streifendienst unzweckmäßig sind. Deine Auflistung bezieht sich bei fast allen Fahrzeugen auf die Autobahnpolizei bzw Highway Patrol - und die haben einen anderen hoheitlichen Auftrag ...

OK, ab jetzt dann halt "künstlerische Freiheit", um niemanden zu erzürnen (Spaß, bin für jede Info dankbar )
Ich baue ja noch den GRÜN-schwarz-weißen ... damit ist die Welt hoffentlich wieder in Ordnung.

zurück zum Bau:

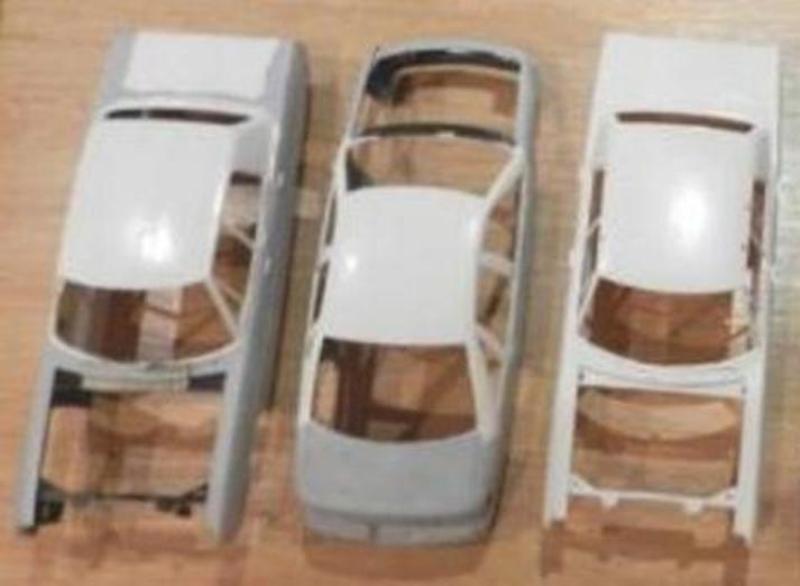

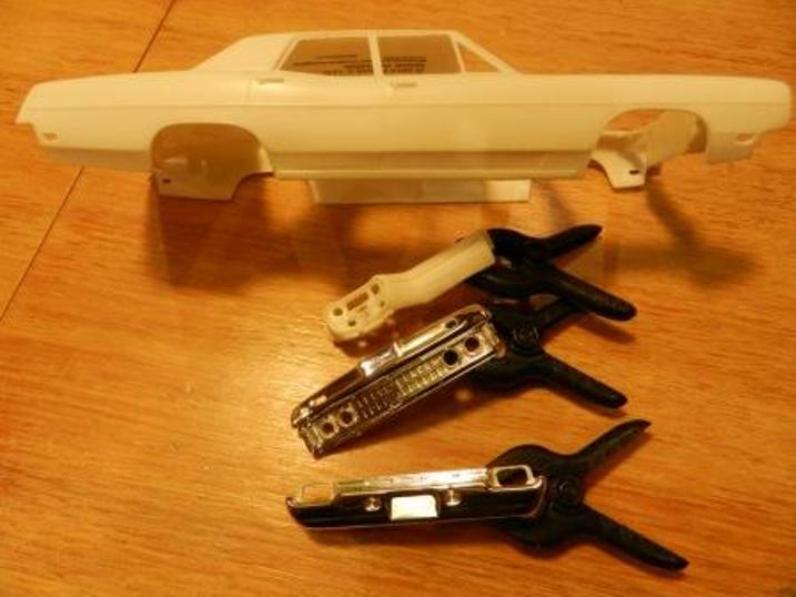

habe mit dem weißen Lackarbeiten begonnen (sorry für die schlechten Bilder - bekomme das mit der Verkleinerungs-/Vergrößerungssoftware irgendwie nicht hin ...


von links nach rechts: Ford Galaxie in der 60er-Version, Chevy Caprice in der 80er-Version, Ford Galaxie in der 70er-Version
(die anderen Farben kommen noch!!!)

während der Lack nun trocknet, wurde mit den elektronischen Vorhaben angefangen

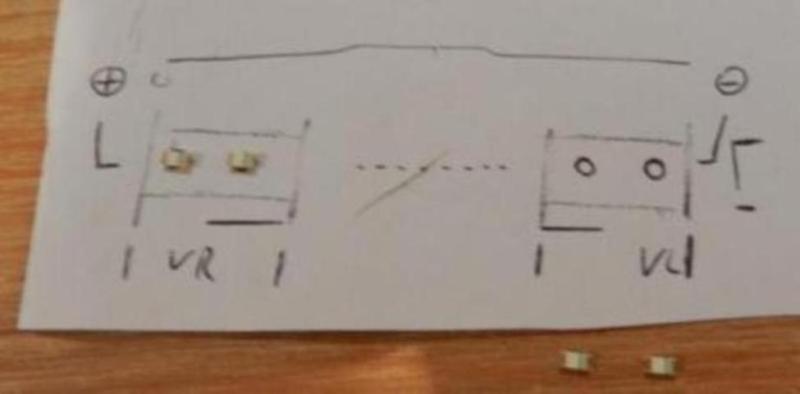

hier einmal die Grundidee für den vorderen Bereich. Um die Volt-, Watt- und Ampere-Grenzen zu beherzigen, habe ich mich in diesem Fall für weiße LED in Reihenschaltung entschieden. Für meine "Scheinwerfer" benutze ich LED in der Baugröße 1206 (Die spätere Lightbar bauche ich mit einer kleinen Besonderheit in LED-Größe 603). Für die Gestaltung des vorderen Bereiches habe ich die Stoßstange auf ein Blatt Papier übertragen, um so die Position der LED zu bestimmen, damit diese auch "durch" die gebohrten Öffnungen scheinen.


Die Rückleuchten werden ebenfalls in Reihenschaltung gebaut. Auf Grund der komplexen Lightbar habe ich bei diesem Modell auf die "Fahrtrichtungsanzeige-Funktion" verzichtet. Um alle LED funktionstüchtig anzuzeigen, wurde der hintere äußere Bereich bis an die Grenzen aufgebohrt.

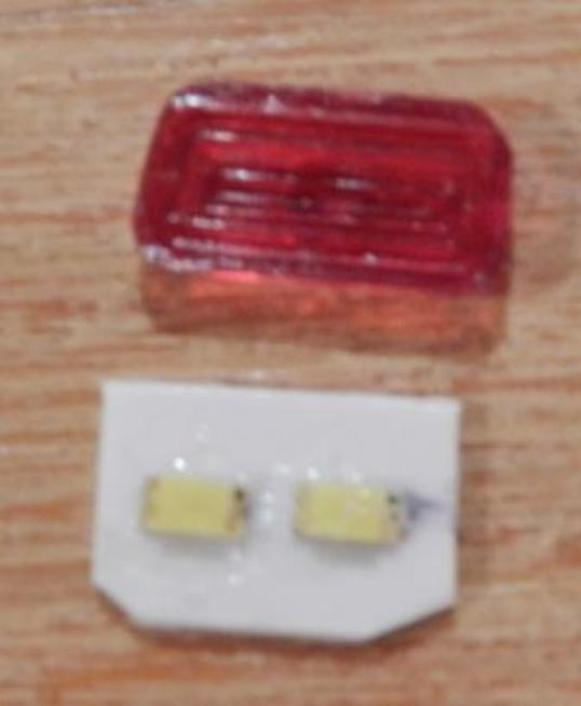

Weiterhin habe ich jeweils 2 LED auf ein zurecht geschnittenes Plastikstück geklebt und für die Verlötung vorbereitet.

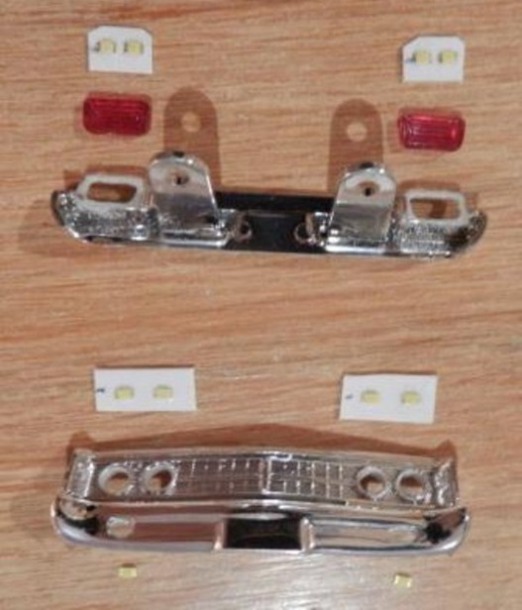

hier noch einmal eine Übersicht bzgl. vorderer und hinterer Bereich (einschließlich der Nebelscheinwerfer). Die jeweiligen grauen "Flecken" links zeichnen die Pluspol-Seite aus ... möchte ja nicht, dass die LED kurz hell und dann für immer dunkel bleiben )

so, jetzt geht es erst einmal ans Löten ...

Hallo Dominik

He, He, ... jetzt hab´ ich Dich
Den Galaxie gab es tatsächlich mit "Blinkern" und in einer anderen Version mit "Nebelscheinwerfern"


... und jetzt erzähl´ mir keinen von weißen Blinkern



aber wir kommen bestimmt noch zusammen
und DANKE für den Tipp mit dem "Bildverkleinerer", hatte bisher nur den Picture Manager - nett, aber suboptimales Ergebnis

nun zum Update:

habe meine LED miteinander verbunden und tatsächlich einen Effekt erzielt

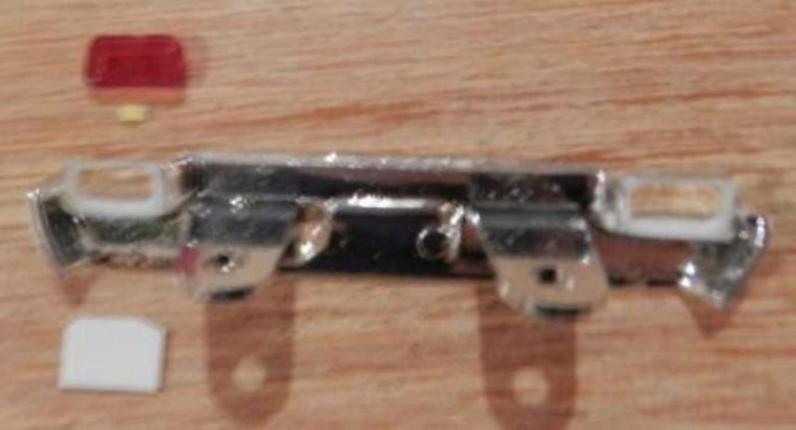

damit das auch mit der Ausleuchtung nach vorne bzw. hinten und nicht durchs "Blech" klappt, habe ich zunächst das komplette Innenleben schwarz gestrichen.


... danach wurden die vier miteinander verbundenen LED, die auf einer Platte geklebt wurden, zusätzlich von hinten mit Spachtel versiegelt

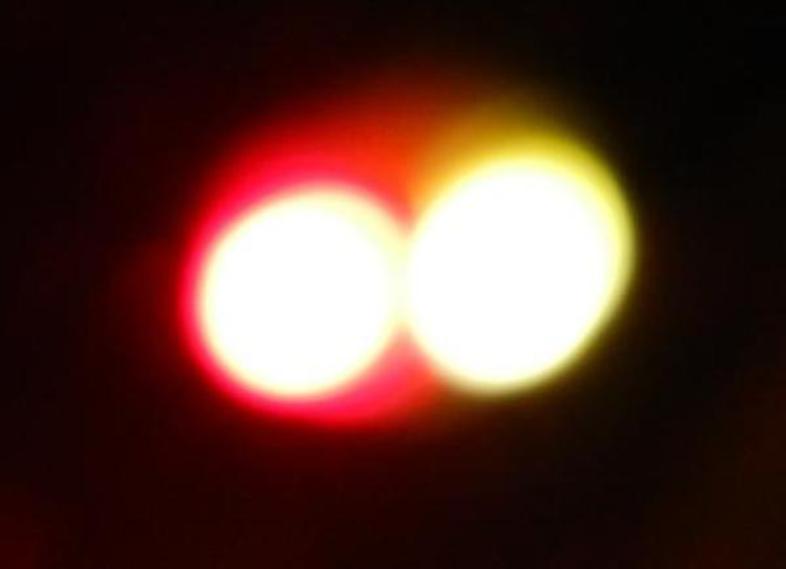

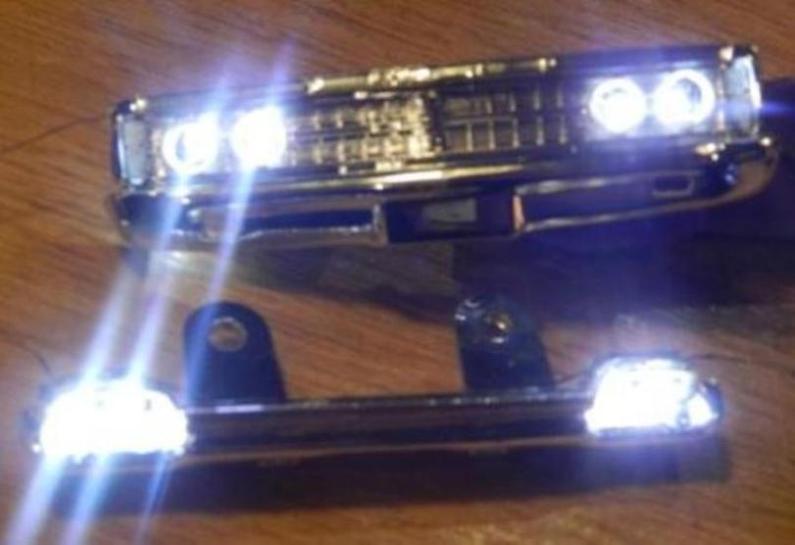

und das vorläufige Ergebnis: Hölle - ach nee, HELL

... und mal eine kleine provisorische Stellprobe

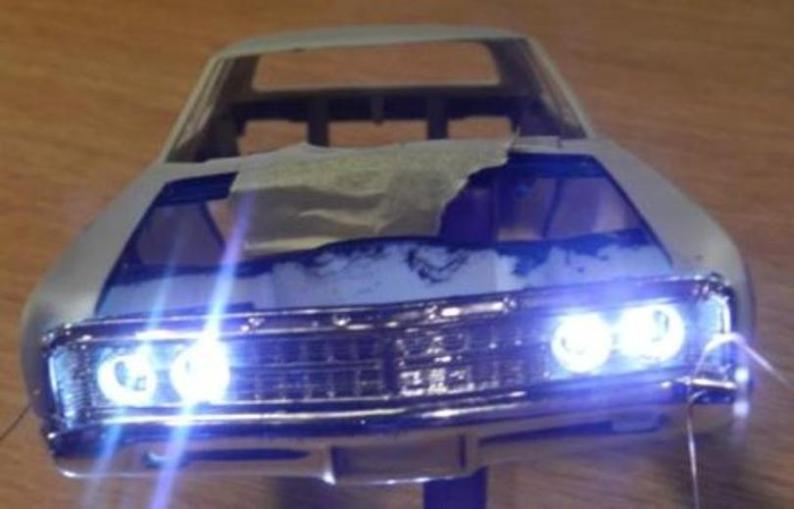

hier nur die vorderen Scheinwerfer ...


... die hinteren Bremsleuchten ...

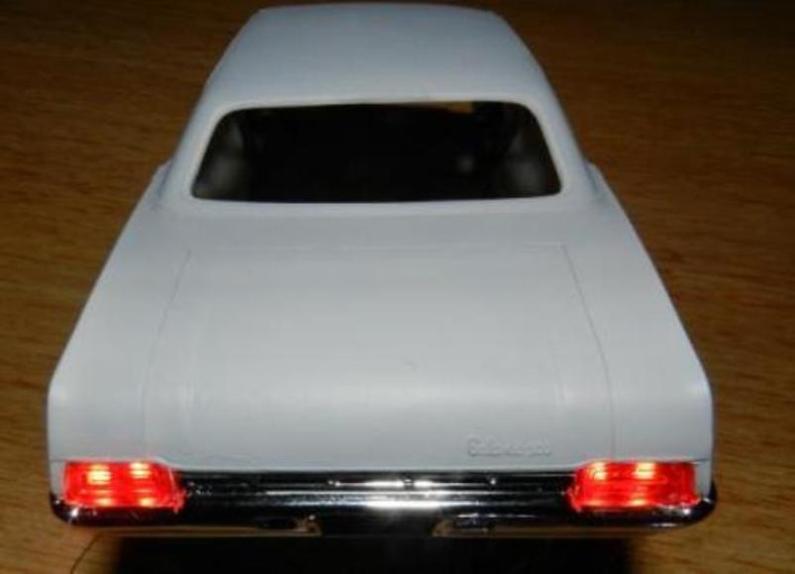

... und die Rückleuchten in etwas besserer Qualität

bis zum nächsten Update

Hallo Leute,

es freut mich, dass dieser Beitrag doch "etwas Zündstoff" enthält, der diskussionswürdig zu sein scheint
ich Danke Euch für alle Beiträge und Anregungen ... und die zur Erklärung beigefügten Bilder stören überhaupt nicht!

Während ich mir so über die "Nebelscheinwerfer" (das wird jetzt ein Running Gag ) Gedanken gemacht habe, purzelten schon andere Ideen bezüglich der Rundumleuchten. Hierzu wird auch Patricks Platine zum Einsatz kommen.

Die Idee:

hier die Original-Lightbar. Wie zu erkennen ist, handelt es sich bei dieser Version um Klarsichtdome, in deren sich 2 rote und 2 weiße "Lampen" abwechselnd leuchtend drehen.

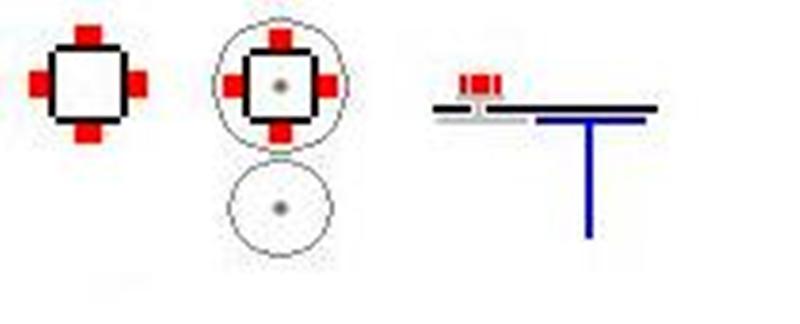

Idee1 (sorry, leider nur mit Paint gezeichnet): Wie beim Original, sollen sich die zwei roten und die zwei weißen LED im Kreis drehen.
(Zur besseren Ansicht habe ich links mal 4 rote LED dargestellt, weil man die weißen nicht so gut auf diesem Untergrund erkennen kann )

Also stellte ich mir vor, zwei rote und zwei weiße LED in jedem Dome zu verbauen und diese jeweils mit einem Zahnrad durch das Dach zu führen und mit einem weiteren kleineren Zahnrad zu verbinden.
Mittleres Bild: oben das große Zahnrad und unten das kleinere - NICHT Maßstabsgerecht!
Rechtes Bild: die gleiche Darstellung durch das Dach betrachtet. Links die LED mit dem Zahnrand, das schwarze ist das Dach und das blaue das kleinere Zahnrad

Das kleinere Zahnrad sollte dann über einen Motor angetrieben werden (ein kleineres Zahnrad deswegen, damit sich die oberen LED langsamer drehen). Das bedeutete aber auch, das ich mindestens zwei Metallstifte von der Lightbar durch das Dach führen musste - und DAS entspricht nun wirklich nicht dem Original ... ... also weiter überlegt ...


Idee2: EINE INOVATION! (zumindest kabe ich so etwas in noch keinem Forum gefunden ) 8 LED pro "Blaulicht", wobei sich zwei gleichzeitig drehen
Frei nach Michas (Hubra) Rundumleuchten, habe ich immer nur vier LED pro "Blaulicht" verarbeitet. Das klappte bisher auch sehr gut, doch hier möchte ich die jeweils gegenüberliegenden vier roten und vier weißen (in grün dargestellten) LED gleichzeitig zum leuchten bringen. Wie auf den (schlecht dargestelltenen) Entwürfen zu sehen, werde ich nun vier rote und vier weiße 603-LED auf einen Vierkantstab kleben. Mit der Platine vom Patrick ( ) werden sich so die acht LED hoffentlich "drehen". Die blauen Kreuze stellen jeweils die beiden LED dar, die gleichzeitig leuchten sollen (Phase 1 - 4)


... und hier mal mein erster Versuch für den 1965er Galaxie (mit nur einem einzigen roten Rundumlicht), der mir auf Grund des Platzes zwischen den LED die Idee zu meinem Vorhaben gab ...

so, jetzt wird erst einmal wieder der Lötkolben geschwungen

Hallo,

wir verstehen doch alle Spaß ... und solange sich niemand auf den Schlips getreten fühlt, darf auch Jeder schreiben, was er möchte (ich persönlich bin recht schmerzfrei)

zu der Lightbar: Hoffentlich klappt DAS!
(und richtig - das mit der Zahnrad-Idee ging gar nicht ...)

hier mal der erste Versuch:

wie gesagt, die Grundidee vom 1965er (der kommt auch noch)

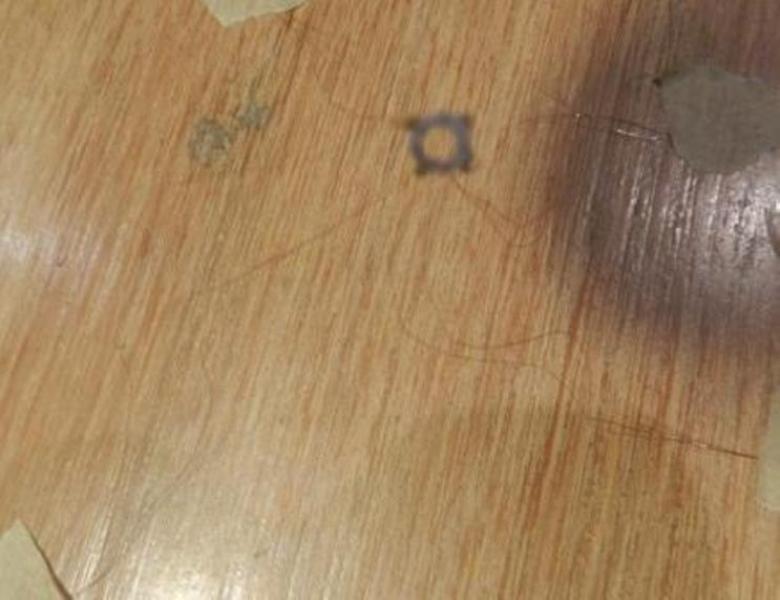

die dunklen Punkte am Kreis stellen die vier LED dar (sorry für die schlechte Bildqualität)

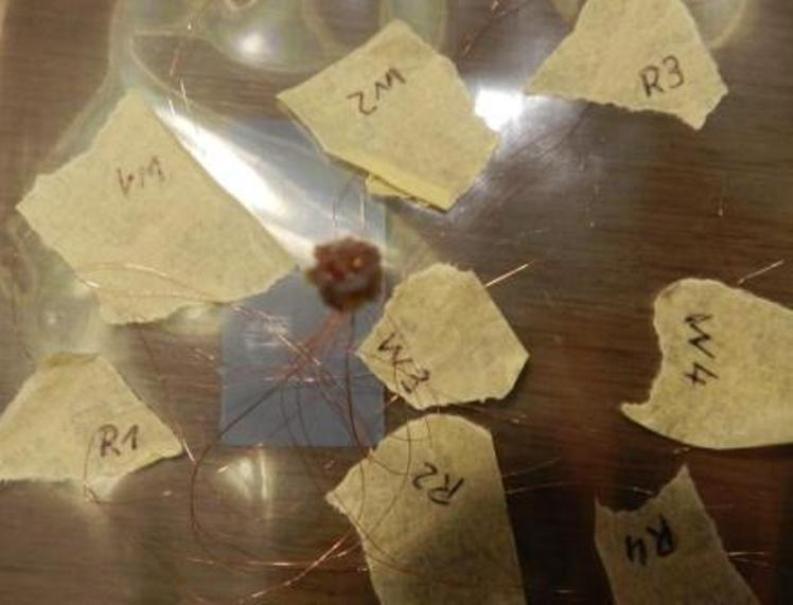

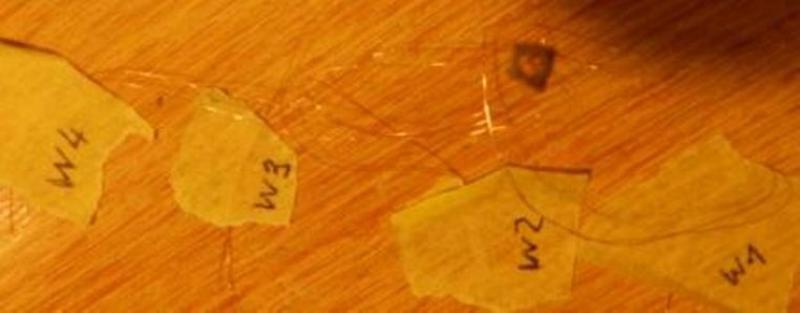

damit ich weiß, welche LED rot und welche LED weiß am Rundprofil sind, habe ich zunächst die weißen verklebt und beschriftet ...


... danach kamen die roten dran ... und es entstand ein furchtbares Kabelgewirr (mit einem dicken Klumpen LED )
Da es sich aber noch um eine Testphase handelt ("ob das überhaupt geht?") war es erst einmal egal


nach dem Trocknen wurden die 8 LED angeschlossen und auf Funktionsfähigkeit überprüft ... weiß leuchtet, ok ...



... und siehe da, die jeweils gegenüberliegenden "roten" und "weißen" zusammen auch - na? kann man sich den Effekt schon vorstellen?


nachdem die Grundidee funktionierte, wurde Phase zwei ins Leben gerufen - das "Drehen" der LED

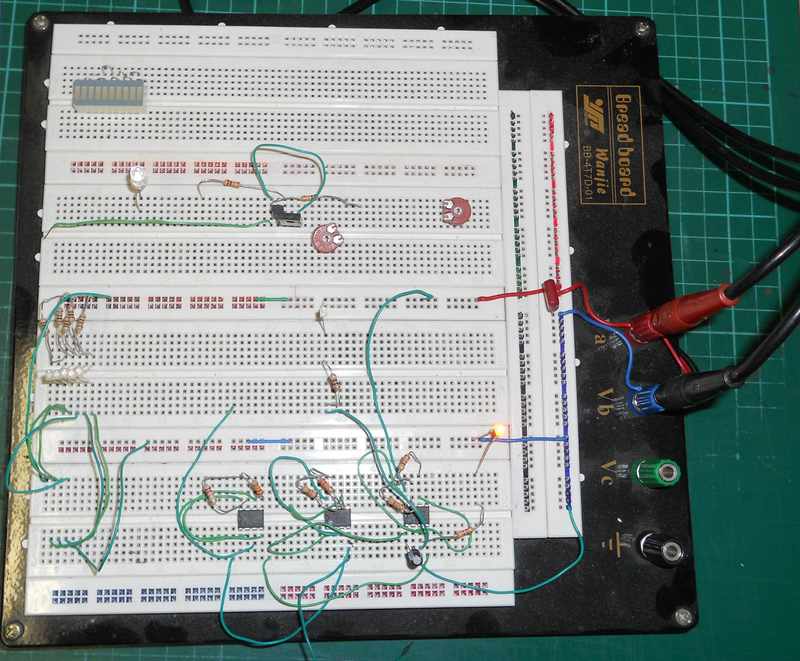

Dazu ein kleiner Versuchsaufbau:

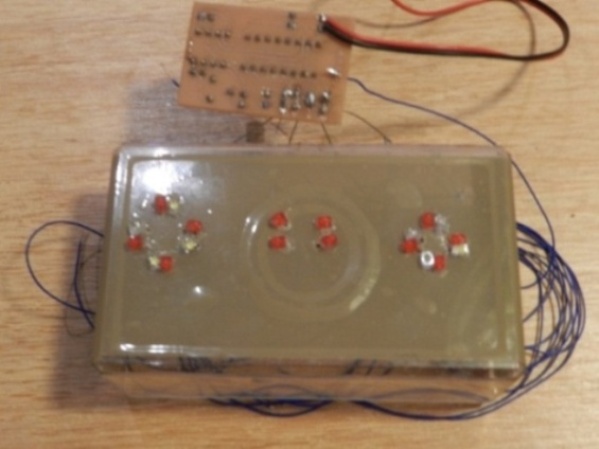

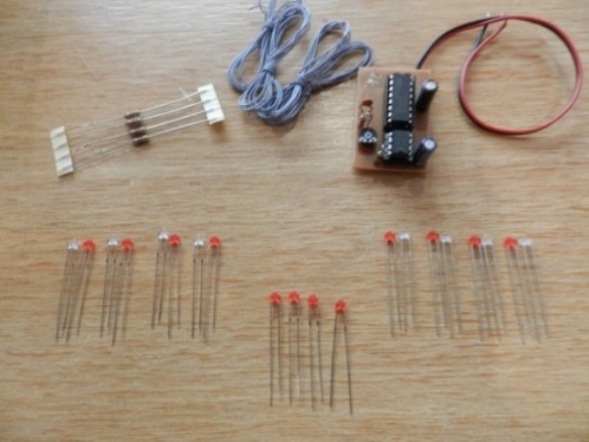

hier mal die Materialien für die Phase 2 (noch kein Echtbetrieb. Am Modell verden nur 603er-LED verbaut - brauchen wenig Platz und bieten viel Möglichkeiten)
zu sehen: ein "paar" LED und neben Draht und Widerstände auch Patricks Platine (ich bekomme nichts für die Werbung , diese ist aber sehr empfehlenswert)


... und hier das nachempfundene Dach, sprich Lightbar. Dazu habe ich eine durchsichtige Plastikbox genommen, damit die Schritte später nachvollzogen werden können. In die Box wurden ein paar Löcher - der Anordnung der LED entsprechend - gebohrt und ein Teil bestückt.
Ich schreibe das hier deshalb so ausführlich, weil ich der Meinung bin, dass man das Rad nicht neu erfinden muss und es dem Einen oder Anderen vielleicht nützlich sein kann, um Fehlversuche zu vermeiden - dafür ist das Forum doch da.

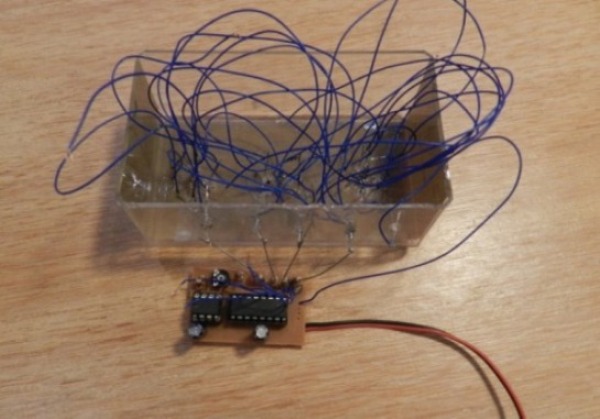

... und wie sollte ich DIESES Kabelgewirr erklären?

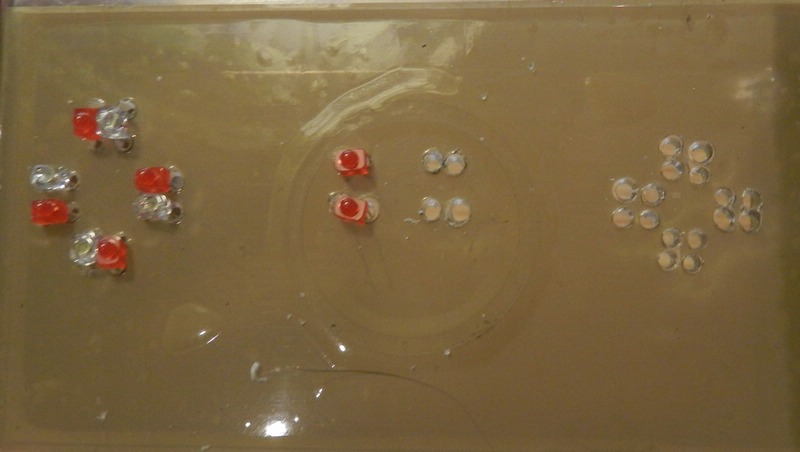

und die andere Seite mit der künftigen LED-Anordnung
(das weiße unten rechts ist nur eine Lichtreflexion)

**********************************************************************************************************************************

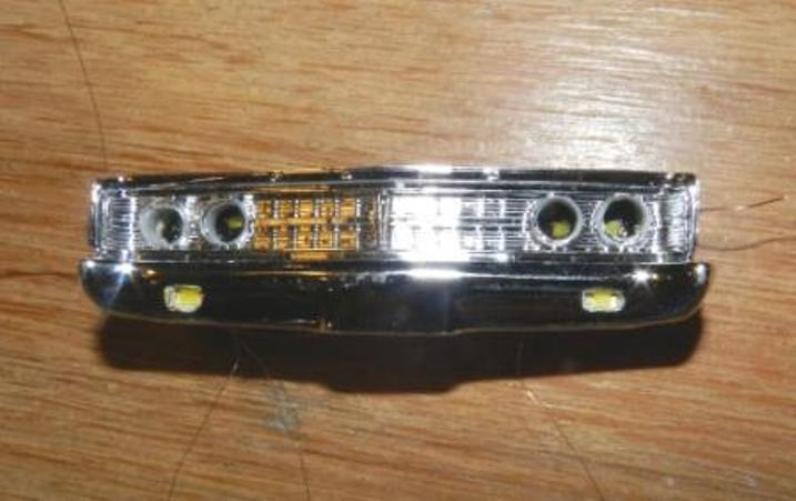

... in der Zwischenzeit noch mal etwas zum vorderen Teil

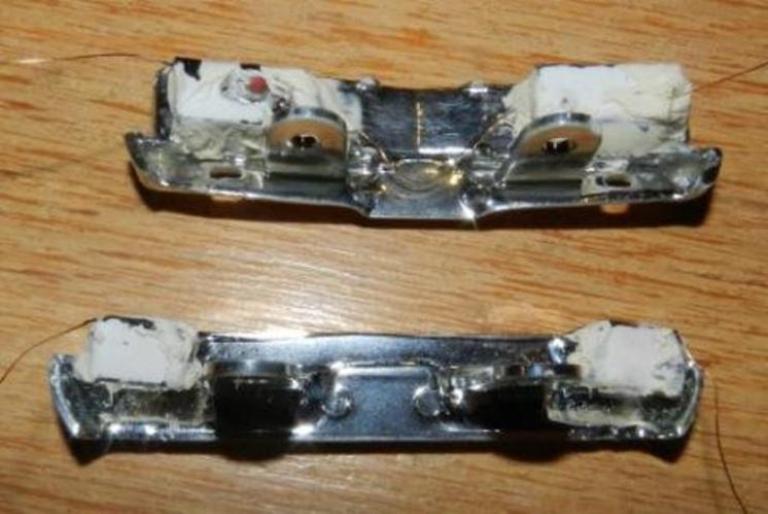

hier wurden nun im unteren Bereich zwei zusätzliche LED verbaut (egal, wie DIE jetzt heißen )


... und auch von hinten "verdunkelt"


Da ich ja noch eine heile Stoßstange von dem anderen Galaxie hatte und für meine aufgebohrte Variante "Gläser" brauchte, wurde erstere abgegossen und mit Klarresin dupliziert. So kann ich die "Gläser" heraustrennen und die eigentliche Stoßstange wieder vervollständigen.

**********************************************************************************************************************************
als drittes Update habe ich mit der Lackierung begonnen


hier von links nach rechts: Ford Galaxie für die 1965er-Variante, in der Mitte ein Chevy Caprice in der 1980er-Variante (Bausatzvorstellung kommt noch) und rechts der hier beschriebene Ford Galaxie in der 1976er-Variante (leider eine schlechte Aufnahme)

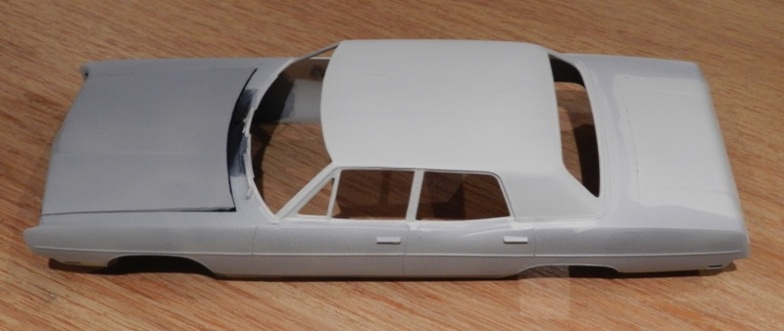

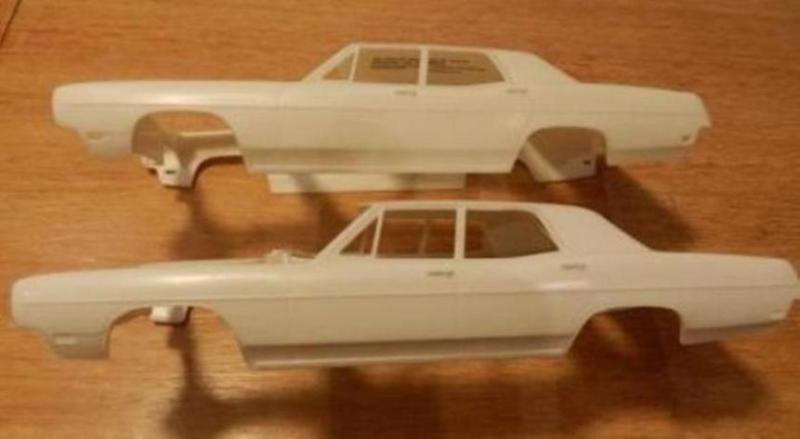

also hier noch einmal einzeln: der 1965er ... (der Rest wird grün bzw. schwarz lackiert)

... und der 1976er (der untere Teil wird natürlich blau)

so, dass war es erst einmal - jetzt geht es an die "REALE" Lightbar
