Holz: Französische Korvette "La Créole " 1827 im Maßstab 1:48

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

901

Freitag, 2. August 2013, 13:49

Hallo Kollegen,

habe in Portugal an der Algarve einen super erholsamen Urlaub erlebt.

Daniel, leider habe ich den Feilkolben vergessen, zur Freude meiner Frau ... :D
Was ich aber nicht vergessen habe, war eine Lektüre von Alexander Kent - Bruderkampf.
War schön zu lesen, was der junge Kapitän Bolitho mit seiner Fregatte Phalarope alles so erlebt hat. Die hatte auch bereits Karronaden im Einsatz.
Passte also gut zu meiner derzeitigen Bausequenz für meine französische Korvette. Jedoch schneiden die Franzosen in diesem Roman nicht immer
so gut ab ... ;)
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

902

Freitag, 2. August 2013, 15:21

hi johann, gut dass du wohbehalten wieder zurück bist!!!
LG und hau rein
der roland

der Captain

Beiträge: 2 763

Realname: Markus

Wohnort: Bonn

  • Nachricht senden

903

Samstag, 3. August 2013, 00:26

und nebenbei ein klasse buch gelesen!
der frühere kent ist immer toll! :)
Viele Grüße :ahoi:
markus
(der Captain)

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

904

Montag, 5. August 2013, 14:24

Hallo,

da ich noch 2 Wochen Urlaub genießen darf, versuche ich soweit es das Wetter und die Chefin zulassen, mit den Carronaden der La Créole weiter zu kommen. Ansonsten endet das noch als unendliche Geschichte.

Hier ein Update zum Baubericht:

Fortsetzung: Herstellung der Pivotgelenke

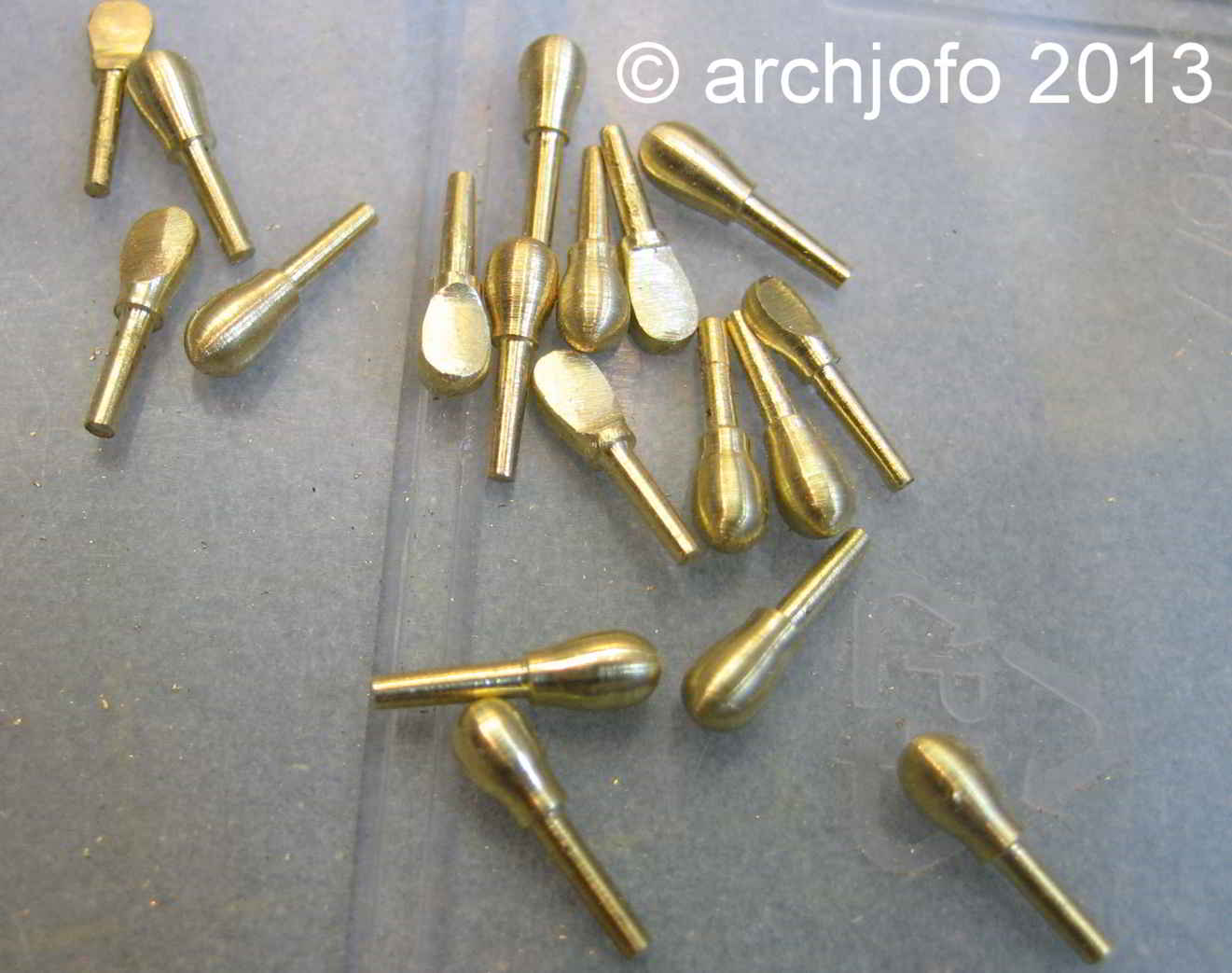

Nach dem die grundsätzliche Herstellung des Pivotgelenks für die Carronaden der La Créole soweit geklärt worden ist, ging es an die Serienfertigung der 20 Gelenke.

Das Abflachen des Gelenkkopfes nahm ich im Groben am Feinbohrschleifer vor. Anschließend erfolgte, wie bereits beschrieben, die Abflachung mit der Nadelfeile. Hierzu bediente ich mich einer einfachen Fixierhilfe, wie auf dem letzten Bild zu sehen ist.






Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

905

Montag, 5. August 2013, 14:25

schön, dass du wieder da bist, johann! und nicht so schnell wieder in urlaub gehen!!! klingt das jetzt egoistisch???? ;(
LG der roland

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

906

Montag, 5. August 2013, 16:05

Hi Johann! :wink:
Schön, Dich wieder in heimischen Gefilden zu wissen!

Zitat

Fortsetzung: Herstellung der Pivotgelenke
Ich weiß zwar nicht, was es ist, aber es sieht wie immer sehr professionell aus :nixweis: :pfeif: :ok: . Ich hoffe. Ich habe keine wesentlichen Pivotgelenke an meiner Hinde vergessen... ;)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

907

Montag, 5. August 2013, 18:46

Zitat

Ich habe keine wesentlichen Pivotgelenke an meiner Hinde vergessen...

:abhau: :abhau: :abhau:

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

908

Montag, 5. August 2013, 20:26

Zitat von »drake«

Ich weiß zwar nicht, was es ist, aber es sieht wie immer sehr professionell aus :nixweis: :pfeif: :ok: . Ich hoffe. Ich habe keine wesentlichen Pivotgelenke an meiner Hinde vergessen... ;)


Hallo Chris,

nicht nur Gucken, sondern auch Lesen, dann erschließt sich das mit den Pivotgelenken von selbst ... :D
... und für Pivotgelenke ist Deine Hinde viel zu alt ... :hand:
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

  • Nachricht senden

909

Montag, 5. August 2013, 20:52

Hallo Johann,

schön Dich wieder in unseren Reihen zu wissen. :D

Und wieder einmal ziehe ich meinen Hut vor Dir! Symbolisch...hab ja gar keinen Hut auf. :rolleyes:

:respekt: :respekt: :respekt:

lg Mickey
Im Bau: Black Pearl
Im Bau: H.M.S. Triton

der Captain

Beiträge: 2 763

Realname: Markus

Wohnort: Bonn

  • Nachricht senden

910

Dienstag, 6. August 2013, 10:06

ah es geht weiter! :ok:
wieder schön gezeigt und toll gemacht :respekt:
Viele Grüße :ahoi:
markus
(der Captain)

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

911

Dienstag, 6. August 2013, 12:25

Zitat

nicht nur Gucken, sondern auch Lesen, dann erschließt sich das mit den Pivotgelenken von selbst ... :D
Morgen Johann! :wink:
Ich gelobe Besserung! Zu meiner Verteidigung: Ich lese sogar zumeist sehr intensiv, allerdings habe ich beim Thema Karronaden wohl etwas geschlampt, da es im Moment für mich noch nicht tägliche thematische Konfrontationen gibt :rot: . Es war aber auch eher als scherzhafter Beitrag gemeint, eben gerade weil uns ja ein paar hundert Jahre thematisch trennen.
So, ich muss jetzt aber wirklich weiterlesen! ;)

Schöne Grüße

Chris :ahoi:
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

912

Dienstag, 6. August 2013, 13:33

sorry doofes eipäd!

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

913

Dienstag, 6. August 2013, 13:34

man stelle sich einmal vor, so eine böse karronade wäre auf chris' süsser galeone abgefeuert worden! die müsste doch vom rückstoss kentern???

Showrodder

Beiträge: 2 390

Realname: Markus

Wohnort: bei Stuttgart

  • Nachricht senden

914

Dienstag, 6. August 2013, 14:18

Beim Eipätt kann ich gerade gar nicht meckern ...
das funktioniert plötzlich sehr problemlos mit der Forensoftware ...
keine Ahnung warum ... bin derweil echt zufrieden ...
noch vor ein paar Monaten war es mir hier wegen jeder Kleinigkeit abgestürzt
Grüße aus dem "Wilden Süd-Westen"
Markus
"When all else fails ... Read the instructions" ( LINDBERG 1965 )

Youth, talent, hard work, and enthusiasm are no match for old age and treachery !
( In memoriam Prof. John A. Tilley, † 20.07.2017 )

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

915

Dienstag, 6. August 2013, 14:22

zwischen mir und dem ei herrscht ein privatkrieg! von daher bin ich eh nicht gerecht! liegt aber daran, dass ich keine zicken mag.....
und das ei ist eine!!!!!

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

916

Dienstag, 6. August 2013, 16:54

Zitat von »drake«

Es war aber auch eher als scherzhafter Beitrag gemeint, eben gerade weil uns ja ein paar hundert Jahre thematisch trennen.
So, ich muss jetzt aber wirklich weiterlesen! ;)

Schöne Grüße

Chris :ahoi:


Hallo Chris,

so hab ich es auch verstanden.

Mal eine andere Frage: Ist es bei Euch auch so mörderisch heiß?

Bei uns hat es momentan rd. 35 Grad im Schatten. Aber auf Grund der Tatsache, dass es jetzt schon einige Tage so heiß ist, kommt es mir wie 40 Grad vor.
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

drake

Beiträge: 6 231

Wohnort: Hannover

  • Nachricht senden

917

Dienstag, 6. August 2013, 17:15

Ja, ist es. Letzte Woche war Sahara, diese Woche "nur" heiß. Da meine Werft unter dem Dach liegt, ist das Bauen derzeit auch abends eine schweißtreibende Angelegenheit, ich arbeite immer mit Handtuch um die Schultern und sehe laut meiner Freundin eher wie ein zweitklassiger Spelunkenboxer nach der zehnten Runde aus, denn als ein filigran arbeitender Schöngeist. Der Versuch, mit einem Ventilator zu operieren, war nicht wirklich zielführend, da mir Pläne, Tauwerk, Segelschnittmuster und Schleifstaub nur so um die Ohren flogen... :motz:

Ich schätze, Du kennst das auch grad??

Schöne Grüße

Chris :ahoi:

p.s.: @ Röler: Ein Karronadenschuß hätte bestenfalls zum Kentern, wahlweise Eskimorolle geführt, im schlimmsten wohl zum glatten Durchschlagen des Schanzkleides durch Rückstoß- 5,5mm ist nicht gerade sehr breit für ein Schiff... :(
"Go and tell Lord Grenville that the tide is on the turn. It's time to haul the anchor up and leave the land astern. We'll be gone before the dawn returns. Like voices on the wind..." (A. S.)

"Mayflower"

"La Santissima Madre"


archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

918

Mittwoch, 7. August 2013, 21:39

Hallo,

trotz Hitze geht es mit kühlem Kopf weiter.

Hier ein kurzes Update:

Fortsetzung: Carronadenlafetten
Für die Aufnahme der Pivotgelenke, welche mittlerweile alle angefertigt worden sind, erfolgte eine entsprechende Ausfräsung 0,8 / 3,0 mm am Kopfende der Unterlafette.


Die Sortierbox füllt sich schön langsam, aber sicher, weiter.

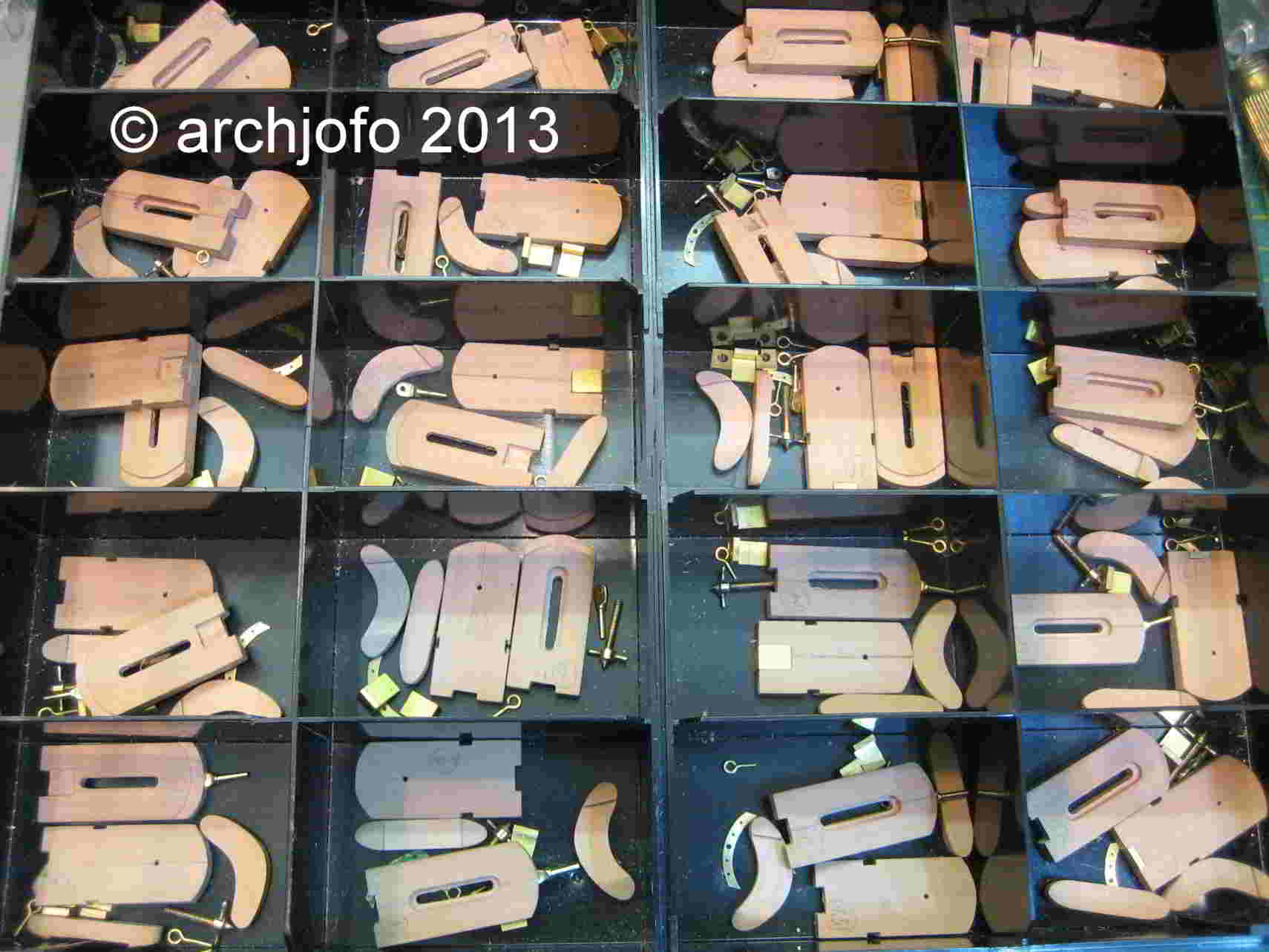

Soweit, wie auf dem nächsten Bild zu sehen, sind nun die Teile für 20 Carronadenlafetten bereits vorhanden.


Fortsetzung folgt …
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

Leimprinz

Beiträge: 2 155

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

919

Mittwoch, 7. August 2013, 22:29

Präzisionsserienarbeit vom Allerfeinsten :thumbsup:
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

920

Mittwoch, 7. August 2013, 22:38

...und für mich ein riesenansporn!!!! 8|

Mickey

Beiträge: 3 703

Realname: Michael

Wohnort: Wuppertal

  • Nachricht senden

921

Donnerstag, 8. August 2013, 01:49

Johann, das ist einfach nur zum niederknien!

:respekt: :respekt: :respekt:

lg Mickey
Im Bau: Black Pearl
Im Bau: H.M.S. Triton

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

922

Donnerstag, 8. August 2013, 10:46

richtig aber darf ich das hier
https://i.ebayimg.com/00/s/NjgwWDEwMjQ=/…gR0!~~48_20.JPG

drunterlegen? hab so spitze knie!

Leimprinz

Beiträge: 2 155

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

923

Donnerstag, 8. August 2013, 11:42

Jetzt geht das schon wieder los mit den Brokatkissen :bang: hatten wir das nicht schon? :grins:
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

924

Donnerstag, 8. August 2013, 11:44

das war in einem GANZ anderen zusammenhang! :du:

Leimprinz

Beiträge: 2 155

Realname: Matthias

Wohnort: Schwetzingen, Baden-Württemberg

  • Nachricht senden

925

Donnerstag, 8. August 2013, 11:46

Richtig, ich finde Seidenkissen übrigens viel schöner ;)
Einfach mal machen! Könnte ja gut werden.


Fertig:
H.M.S. Prince 1670 , Millenium Falcon von mpc

Im Bau:
Soleil Royal Holzmodell 1:140

StephanK

Beiträge: 179

  • Nachricht senden

926

Donnerstag, 8. August 2013, 13:08

Johann,

:respekt: :dafür:
Gruß

Stephan

archjofo

  • »archjofo« ist der Autor dieses Themas

Beiträge: 3 570

Realname: Johann

Wohnort: Münchsmünster

  • Nachricht senden

927

Freitag, 9. August 2013, 07:15

Vielen Dank für den Motivationsschub,
und gleich geht es weiter mit einem "aufregenden" Detail ... ;)

Fortsetzung: Beschläge für die Carronadenlafetten

Zur Führung der Brooktaue der Carronaden der La Créole befanden sich seitlich an den Gleitschlitten - Oberlafetten Metalllaschen mit Ringen. Insgesamt werden davon 40 Stück benötigt.
Entsprechend der bereits an den Gleitschlitten vorgenommenen Ausfräsungen werden diese Laschen aus 2 mm breiten Messingblechstreifen (0,5 mm Dicke) hergestellt.


Die obere Abrundung dieser Laschen wurde komfortabel an einem Streifenstück vorgenommen und anschließend mit einer Ablänghilfe zugeschnitten und die Kante exakt abgefeilt, wie auf den nachfolgenden Bildern zu sehen ist.

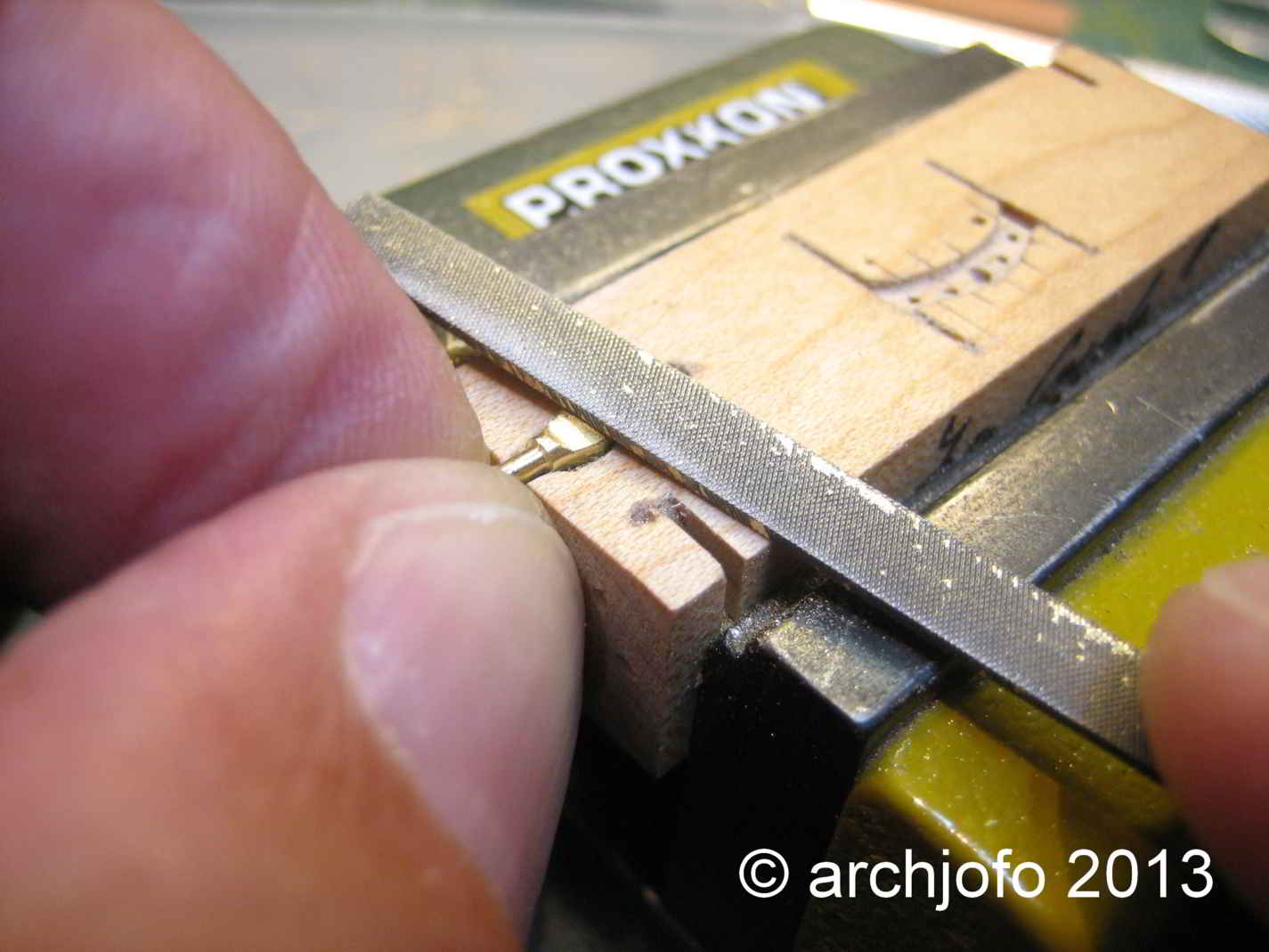

Im nächsten Schritt sind dann die Laschen ( 4,6 mm/2 mm) mit den erforderlichen Bohrungen ( 2 x Ø 0,8 mm und 2 x Ø 0,3 mm) zu versehen. Insbesondere stellte sich die Herstellung der Bohrlöcher mit Ø 0,3 mm als nicht ganz einfach dar.
Diese winzigen Bohrer sind extrem empfindlich und brechen sehr schnell ab. Des Weiteren ist beim Bohren zu beachten, dass das zu bohrende Werkstück absolut plan aufliegt, da ansonsten die große Gefahr besteht, dass der Bohrer sich „verläuft“ oder sich im Bohrloch verkantet und bricht. In jedem Fall handelt es sich dabei um eine äußerst diffizile Angelegenheit, die sehr nervenaufreibend sein kann.
Diese kleinen Bohrungen können nur mit einem Bohrständer durchgeführt werden. Sehr hilfreich ist dabei auch ein Koordinatentisch, da die Bohrungen auf den zehntel Millimeter genau sitzen sollten.


Im Ergebnis erhält man jedoch ein Detail, das letztlich dem Original sehr nahe kommt, und somit den Aufwand aus meiner Sicht rechtfertigt.
Ich hoffe ihr versteht, was ich damit sagen will.

Hierzu noch zum Abschluss ein Foto.


Als Nächstes werde ich mich an die Fertigung der Ringe machen.
Viele Grüße
Johann


Video - La Créole - 1827 - Bewaffnung / Schiffsartillerie

Video - La Créole - 1827 - Takelage Teil 3

Video - La Créole - Chaloupe

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

928

Freitag, 9. August 2013, 07:41

röler sez nuthin'....ran outa words! :D

floe

Beiträge: 163

Realname: Florian

Wohnort: Speyer

  • Nachricht senden

929

Freitag, 9. August 2013, 08:34

So ein vernünftiger Maschinenpark ist Gold wert! Ich will auch ;(

Bin immer wieder begeistert, mit welcher Präzision du dein Modell fertigst!

LTgarp

Beiträge: 13 554

Realname: Roland

Wohnort: Stuttgart

  • Nachricht senden

930

Freitag, 9. August 2013, 08:35

Zitat

So ein vernünftiger Maschinenpark ist Gold wert! Ich will auch

wobei johann nicht einmal den braucht! :D

Ähnliche Themen

Verwendete Tags

1:48, Holz, J. Boudriot, Korvette, Segelschiff

Werbung
