Ahoi ihr Seeleute und die die es noch werden wollen (Wie ich )

Hier mal ein kurzer Überblick zu meinem Bauvorhaben, einer <Römischen Galeere>.

Ich hab einfach mal Lust gehabt, nachdem ich schon die Bismarck und ein Rennboot ohne Plan, getreu dem Motto: Ein Haufen Holz in einen Eimer Kleber und was zum Schluss zusammen hält wird schon stimmen.
Nun also eine Galeere! Hier hab ich mich (ohne dies vorher bedacht zu haben) auch auf ein neues Gebiet begeben, die Segelei... daher erstmal ein Segelboot im Bau, aber die Galeere läuft nebenbei weiter.
Den Extrembauern von euch ist gleich vorweg genommen, ich hab weder den großen Geldbeutel, noch eine Werkstatt oder Ähnliches, ich baue wo ich kann und mit allem, was ich so da hab
Meine Bismarck entstand zum Beispiel nicht im Spantenmodell, sondern aus einem "Gerüst" aus Raketenstäben, ummantelt von Leinen, getränkt mit Kleber, Decks drauf und verspachtelt und dann die Aufbauten...
Bei den ersten Schiffen ging es mir rein um die Funktion, da ich damit in Modellbau und in RC eingestiegen bin! Mittlerweile gehts alles ein wenig besser und wird hoffe ich noch viel mehr!

Den Plan für das Schiffchen hab ich aus einem "Hobby" Magazin (Jahr 1965) Das Heft ist im A5 Format, dem entsprechend auch die 3 Seiten mit Planzeichnungen, die wiederum mehr als dürftig im Bezug auf Vollständigkeit sind, aber naja... Improvisation kenn ich ja nun schon!

Aber jetzt erstmal die Bildchen vom Anfang bis zum Jetzt

Angefangen hat natürlich alles mit den Spanten und Kiel

Bug

Heck

und alles zusammen


Die oberen Verstrebungen

Und da ich kein Geld hab, das ich dazulegen kann hab ich mich mal dazu gestellt

Streben am Heck dran

Und die Beplankung beginnt (Leisten aus 2m Dachlatten (2mx35mmx18mm) selbst auf 1mm gesägt) wesentlich günstiger, als sich fertige Leisten zu kaufen!!!





Die Vorzeichnung für die 42 Riemen, die später den ANtrieb darstellen sollen (nebst 2 Rahsegeln)

und die "fertigen" Riemen

Bau Heckrundung erste Linie (ohne auch nur die leiseste Ahnung zu haben, wie man so eine Rundung baut, wars garnicht sooo verkehrt)

2. Linie und ein Sprung zu...

...gespachtelt und geklebt und nicht in der reihenfolge

Hier mal die Riemen eingelegt um zu sehen wie es mal aussehen könnte

Und der erste Versuch des Antriebs

Hier liegt im Moment auch mein größtes Problem...
aufgrund fehlender Werkstatt inkl. ordentlichen Werkzeugs, komm ich mit dem Strang nicht klar. Ja, der Strang muss sein, da ich eine Ovale fahren will und nicht einen Kreis, wie mit Exenterscheiben möglich wären!
Kette ist eine normale Fahrradkette und die Umlenkritzel von Gangschaltungen. Erst hatte ich 3 verschiedene Motoren ausprobiert, die alle zu schwach waren... dann von einem Modellbauer einen Getriebemotor bekommen, der hat genug Kraft, aber die Kettelstellung bekomm ich nicht sauber genug hin, entweder hängt dann die Kette irgendwo oder sie springt einfach vom Rad... da muss ich also noch ein wenig rumüberlegen

Wenn da jemand nen Tipp hätte, wäre ich mehr als dankbar!

Zu dem Schiff selber gibt es keine Bilder im Netz und unter "Galeere" bei gugl kommen zwar viele Bilder von Quallen, aber nicht von der "Aquila Cesaris" wie das Schiff im Magazin benannt wird!

Auch die Ruder bürgen noch Probleme, deren Lösung sich mir noch nicht offenbaren, aber dazu dann zu gegebenem Zeitpunkt mehr!

So Freunde der Sonne, das wars erstmal!
Freu mich auf Kritik und Anregungen!
Bis die Tage dann!
Adios

anscheinend hat wohl keiner eine Idee wie ich den Antrieb optimieren kann,...

Und Johannes hat den Beitrag wohl auch nicht gelesen...

Bin aich noch nicht weiter gekommen... hab jetzt mal eine Schiene geacht, dort die 2 Achsaufnahmen und den Getriebeteil mit Motor angeschraubt und die Ketten aufgezogen,... fehlt eigentlich nur noch die Aufnahme für die Riemenschienen und dann könnte es schon weiter mit Deckbauten gehen...

Bis dahin dauerts aber noch ne Weile...

Bin aber jederzeit für Vorschläge und Kritiken offen!

Adios!

Hallo Johannes!

Danke erstmal für die Vorschäge!
Mir geht es aber leider nicht um die Spannung der langen Mittelkette, sondern um die der 2 Ovale... ich bekomm es einfach nicht hin, die Löcher und damit die Achsen wirklich grade einzusetzen und damit steht das Ritzel nicht in einer Linie zur Kette,... ergo läuft Die irgendwann runter... und wenn die Kette dann noch Druck von oben bekommt und "schief" liegt, wirds noch schlimmer ... da muss ich also noch ein wenig basteln
Lego oder Fischer stellen da keine Option für mich da, ich brauch was stabiles!

es freut mich aber, dass dir die Galeere auch gefällt,... ich werde mein Bestes tun, das so weiter gehen zu lassen,... mal schauen, ob ich irgendwo auch noch gutes Bildmaterial finde, das ich als Vorlage nehmen kann...

Ich lache auf Fotos nicht so gerne Mit Ernst bei der Sache sein is besser

und ja, der Rumpf verdrängt schon ganz ordentlich Wasser,... ich werd die Tage mal schauen, wie viel ich dann letzten Endes noch zuladen muss, um auf die Wasserlinie zu kommen... werden schon ein ganz paar Kilos sein denk ich mal!

Zu P.S.: Nein, ist meine Bank, aber dient nicht zum "aufpumpen"n nur zum fit halten,... mache lieber Ausdauer und zum Austesten der Zuladung reichen die Gewichte auch

zum Schluss noch schnell ein paar kleine Bildchen... so für Zwischendurch


Mal eine Komplettansicht, mit erstem Segel (ist aber nur ein Prototyp)

Antrieb mit Riemen (funktioniert aber nicht so wie es soll (siehe oben)



so das wars erstmal wieder

adios

danke Johannes... wie der Antrieb idealer Weise aussehen soll, hab ich im Kopf, ich kann ja mal ne Zeichnung dazu anfertigen...

Des Weiteren mach ich dir mal ein paar Detailaufnahmen zu dem Antrieb, der im Moment nur eingelegt und nicht verklebt oder verschraubt ist,... ich hab als Kettenschloss bei den beiden kurzen Kreisen eine M3 Gewindeschraube genommen (Als Ersatz für den Stahlniet), das geht auch ganz gut! Ich muss noch die Einbautiefe (Vertikal) des ganzen Antriebs nach unten korrigieren, damit die Riemen nicht an die Lagerwände kommen... oder ich schleif die noch ein wenig aus, mal schauen... da fällt mir auch grade ein, ich brauch noch ne Abdichtung in den Riemenlagern sonst läuft mir das kühle Nass noch ins Boot...


einer der beiden kurzen Kreise mit der M3 Schraube als Stift und Aufnahme für die Riemenschiene

Von Oben,... die Ketten sind schon gespannt, aber noch nicht 100% parallel, durch den Zug der einen Kette verzieht sich dann die andere wieder, hier wäre deine Spanntechnik auf der langen Kette vielleicht von Vorteil, mit Federlagerung... mal schauen

Rückseite der Kurzen Ketten, Achsen sind jeweils 2x Kugelgelagert und spannen sich gegenseitig... ich dachte anfangs, das sei clever

Der kurze Kreis mit der Motoreinheit

Motor mit Getriebeeinheit und Aufnahme lange Kette...

wegen dem U-Profil muss ich mal schauen, wo ich das günstig herbekomme, im Baumarkt ist das Zeug ja unglaublich teuer...
und zu deiner Idee mit der Gabel als Achslager, ich weiß nicht, ob die dann die Zugkräfte gleichmäßig verteilt, und falls die um das Zahnrad selbst drum sollte, geht das ja nicht, da dann der Lagerzapfen für die Riemenschiene nicht mehr auf der Kette rum laufen kann...! ist das alles kompliziert! ich hab mir das so einfach vorgestellt,... wie immer

Zitat von »jo-loom«

Je nachdem wie schwer Deine Galeere wird, [...] Aber vermutlich hat Dein Rumpf eh genügend Verdrängung, so dass die Galeere stabil im Wasser liegt.

Aaaalso ich hab grad mal die Zuladung mittels meiner wenigen Hantelscheiben ausgelotet,... ich brauch zum Erreichen der WL, abzüglich noch kommender ca. 1kg Holz, Stoff und Spachtel, noch ganze 7Kg Blei!

Also auf Leichtbaumaterial muss ich nicht zurück greifen!

Mehr Neues gibts erstmal nicht,... werd mich noch weiter mit dem Antrieb befassen,... vielleicht kommt der ersehnte Geistesblitz, das alles viel einfacher geht...

Grüße!

na das nenn ich doch mal einen Lösungsvorschlag!

Da muss ich mal schauen, wo ich noch mehr von den kleinen Zahnrädern her bekomme, da es die im Baumarkt und bei Ebay nicht einzeln zu kaufen gibt, zumindest hab ich nirgends welche gefunden,...

Aber ich danke schonmal ganz sehr für diesen Vorschlag, der scheint mir doch echt stabil und super durchdacht zu sein,...

Bohrstock bekomm ich auch bald, so dass ich auch grade Bohrungen hinbekommen sollte... da muss ich nochmal n paar Holzleisten kaufen und zurecht sägen und dann ach ich da mal weiter,...

wenn es Neues gibt, geb ich bescheid!

Und war auch alles verständlich!

Danke nochmal!

ich war nun schon in mehreren Fahrradläden und hab dort nach den Zahnrädern aus den Schaltwerken gefragt, da hat aber keiner die Dinger einzeln!

Also wo her beziehen? Ich will die nicht neu kaufen, da die dann ziemlich teuer sind und hab aber auch sonst kein Plan wo ich welche her bekommen kann! Hab auch schon bei Ebay geschaut, da aber ohne passende Treffer! Es gibt zwar komplette Schaltwerke, aber da sind ja nur 2 Räder drin und ich brauch mind. noch 6! Und 3 Schaltwerke zu je 20-20 Euro is mir zu happig! Oder sonst einer eine Idee, wie ich an passende Zahnräder komme? Würde sie mir auch selber bauen, hab aber davon 0 Plan! Ich würde sie dann auch ein Stück kleiner machen, da mir der Hub zur Zeit doch etwas groß erscheint!
(10Zähne, 8mm Achsaufnahme (10mm gehen auch) 37mm Gesamtdurchmesser)
Ich wäre echt happy, wenn da wiedermal jemand einen Goldtipp hätte... ich werd die Tage noch ein paar mehr Fahrradhändler abklappern in der Hoffnung irgendwo was zu finden!
Aber bitte bedenkt meinen echt kleinen Geldbeutel!

Adios und danke schonmal!

Danke dir schonmal für die schnelle Antwort und deine Mühe!
Aber die ZR von dort sind leider alle noch größer, als die, die ich schon habe!...

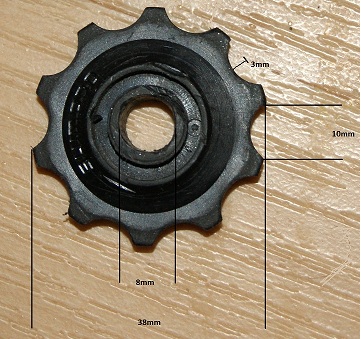

Ich häng mal schnell ein paar Bilder mit Maßen dran, die ich messen konnte!


ich seh grad, die Maße sind recht klein! also Lupe raus...
von oben nach unten:
3mm (Tiefe)
10mm (Abstand zwischen Zähnen)
8mm (Bohrung/Wellenaufnahme)
38mm (Gesatdurchmesser inkl. Zähne)

von links nach rechts:
3mm (Zahnlänge)
10mm (nochmal Zwischenraum)
2mm (Zahnbreite)
8mm (Gesamtbreite)

wenn ich die Zahnräder noch größer wähle, dann muss ich den Rumpf nochmal bauen und dann doppelt so groß und ne neue Wohnung brauch ich dann auch, mit doppelter rahmenloser Balkontür, damit ich das Schiffchen auch noch aus den Haus bekomme! und einen Kran bitte auch noch weil 4.Stock oder ich mach dann einfach den hier bis ich Platz hab

achso, die Kette die ich nutze ist eine 1/2" x1/8" (12,7x3,18mm)

Hoffe es kann helfen! und ich weiß, das es soooo viele gibt, ich war wie gesagt schon bei vielen Radlhändlern...

bin grad kurz davor, mit die Dinger aus Holz zu schnitzen
aber erst wenn ich alle Händler hier in der Gegend genervt habe!

[EDIT:] ihr habt schöne Programme

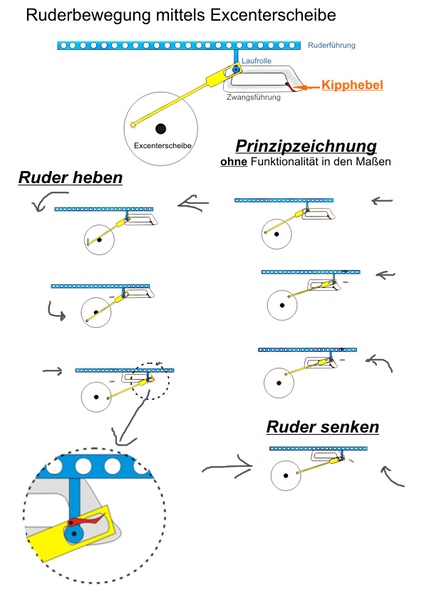

Aber so könnte ich die Ruder nur vorwärts drehen!, Rückwärtsfahrt wäre dann nicht möglich! Würd ich aber doch gerne haben, da ein Boot mit 1,20m Länge und so kleinen Riemchen einen doch denk ich beachtlichen Wendekreis haben wird! Bei der Gelegenheit werd ich demnächst auch mal die Ruder in Angriff nehmen, so lange sich für den Antrieb noch keine Lösungsmöglichkeit ergibt,... zu Not bau ich einen Aussenborder dran sieht bestimmt auch lustig aus! [/EDIT]

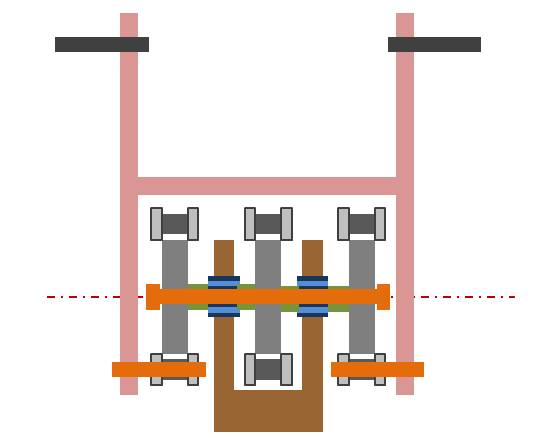

nachdem ich deinen letzten Beitrag nun 4x durchgelesen habe, bevor ich den überhaupt so bildlich vor dem Auge hatte,... Panzerketten kenn ich ziemlich gut, da ich am Panzer gedient habe! deswegen war ich mit den Löchern bissl verwirrt! Panzerketten haben einen mittig innen liegenden Zapfen für die Führungsräder und die Antriebsräder greifen rechts und links am Kettenrand mit den Zähnen zwischen die Gleider
auch bin ich da nicht ganz sicher, zwecks einnähen, da sich die Schlaufe ja dann eindreht und irgendwann reißt,... maximal eine "Welle" aufnähen und von der dann die Ansteuerung für die Schiene raus geben,... ich muss aber gleich dazu sagen, ich hab von mechanischen Antrieben nicht wirklich Ahnung,...
Ich kenn Riemenantriebe zwar noch von alten Dampfmaschinen und Baukästen, aber da waren es Keilriemenscheiben, also rechts und links mit Wandung gegen Abrutschen des Riemens, da wäre die "Schlaufenaufhängugn auch nicht möglich!

die Kette ist schon ziemlich groß, richtig, da ich aber wie schon erwähnt nicht über die entsprechende Gerätschaft verfüge um im Miniformat zu bauen, muss ich halt auf so grobe Sachen zurückgreifen!
Beim großen C gäbe es auch kleine Ketten, aber da kann ich dann keine Nieten ersetzen und die Achsen rein zaubern... das ist mir zu klein! (ich hab grad mal den Antrieb, also nur Kette, Zahnräder, Achse und Buchsen in den Warenkorb gelegt und komme auf gute 75Euro )

oh man is das kompliziert ,... warum hab ich nicht einfach wieder ein Motorboot gebaut so "einfach" wäre das gewesen!

ich schau erstmal was bei den nächsten Händlern so raus kommt und dann wird weiter überlegt,...

wie gesagt, Galeere steht erstmal hinten an, mein Segelboot will ich erstmal fit machen und das dauert noch ne Weile... ich will diesen Sommer schließlich noch aufm See rumschippern mit meinen anderen!

Wenn es Neuigkeiten gibt meld ich mich hier aber umgehend wieder!!!

Nachti euch aktiven Lesern! (den anderen natürlich auch)

moin...
also ich hab das grad mal durchdacht... mit jeder Schrägstellung würden noch stärkere Linearverschiebungen der Riemen zustande kommen und diese müssten dann komplett verkantungsfrei gelagert werden, bzw. die aufnahme der Riemen,... das kann ich leider nicht, da auch ich nur die "haushaltsüblichen" Gerätschaften zur Verfügung habe...
Ich hab ja nicht mal eine Dekupiersäge oder ne Drehbank

aber danke für den Vorschlag, schön das es dir bis hier her gefällt,... ich versuch in nächster Zeit mal wieder ein bisschen was zu machen, hab im Moment bisschen viel um die Ohren!
Aber ich versuch dran zu bleiben!

Wenn Neues, dann wieder hier

Adios!

Ahoi!

das freut!

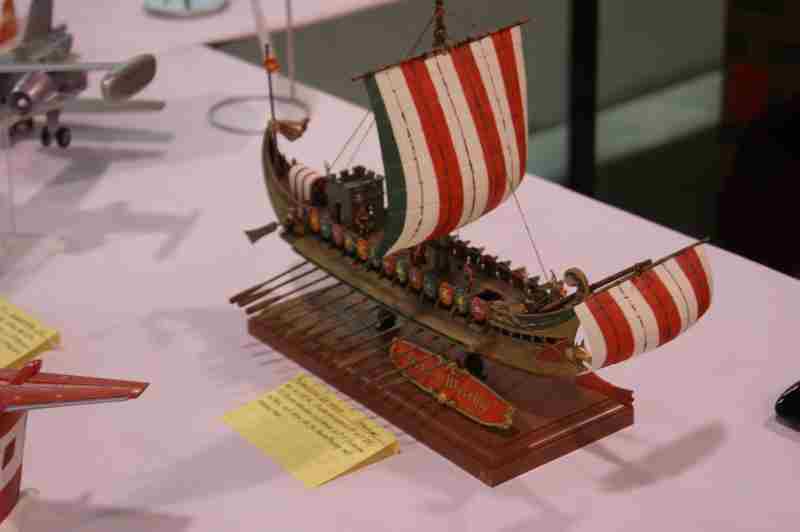

und weils so schön ist,... war neulich auf einer Austellung und da waren auch ne Hand voll Modelle...


ist aber nicht meins,... leider

jutti,... weiter machen!
