Hallo und einen schönen 4. Advent euch allen

Hier fällt der erste Schnee dieses Jahr und ich möchte euch so kurz vor Weihnachten noch ein kleines Bauprojekt von mir vorstellen.
Es ist in den letzten Wochen entstanden, als ich ein kleinen Bau-Hänger bei meiner Sunflower hatte.

Da ich von der Plaste-Mayflower ein bisschen enttäuscht war (Details, Qualität, usw.) und ich viele Teilchen schon im Eigenbau hergestellt habe (im Moment sind die Masten dran), hab ich mir gedacht, vielleicht gehts mit Holz besser - hier kann man seine Gedanken und Vorstellungen vielleicht besser einbringen als in nem fertigen Plasterumpf?

Also, der kleine Jürgen war nicht faul und hat sich den genannten Baukasten gegönnt.




Ich dachte, bevor ich mich an einen großen wage (den ich ja auch schon hab) probier ichs erstmal mit klein und fein...
Doch die erste Enttäuschung kam schon beim auspacken - die beigelegten Hölzer für die Planken haben eine mehr als miese Qualtität. Ausgefranst und irgendwie billig.

Ausserdem sind die Bordwände in Pappe!!! auszuschneiden und anzukleben. Nee - wirklich nicht.

Schon waren sie wieder da, die Unvereinbaren: Meine Vorstellungen und die schlechte Baukastenvorgaben

Den vorgefrästen Rumpf hab ich so übernommen, nur das hinterste Deck (Poop?) hab ich gleich mal gescracht. Warum? Hier war das erste Pappeteil aufzukleben.
Der ganze Rumpf aus Holz, und das Deck incl. Wände soll aus Pappe geklebt werden. Warum nur?

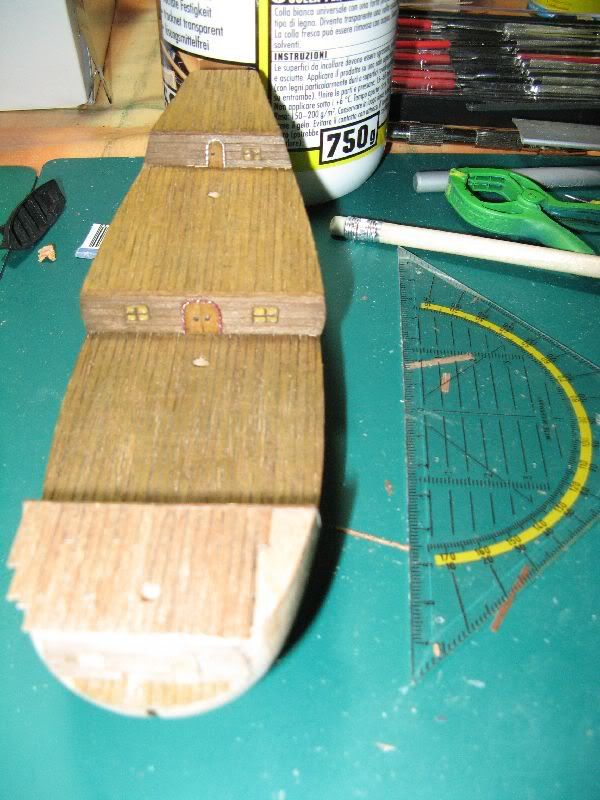

Danach hab ich angefangen, die Decks und Wände zu beplanken - die Plastefenster hab ich durch Eigenbau ausgetauscht - Hier ein Zwischenstand:

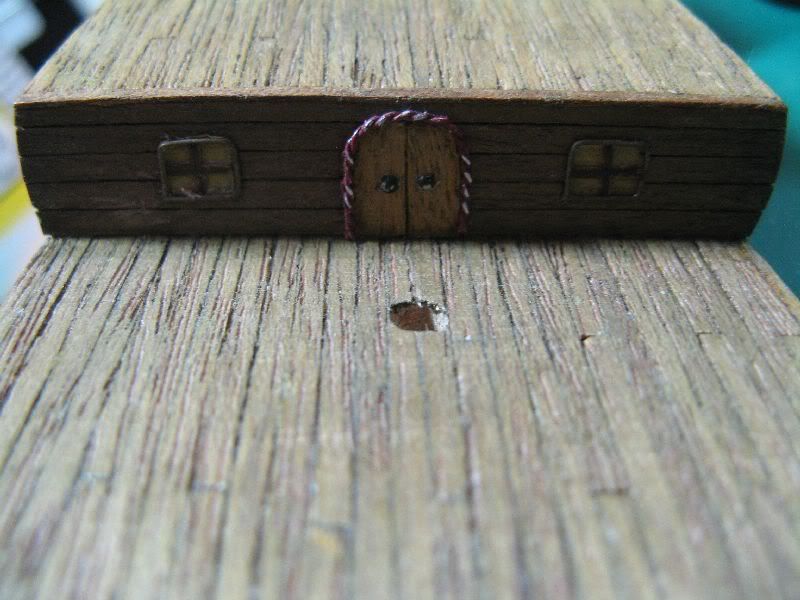

Und kurz im Detail:




Fenster- und Türrahmen sind aus 0,3 mm Stahldraht gedreht/gebogen, der Türknauf ist ein kleiner Stahlnagelkopf

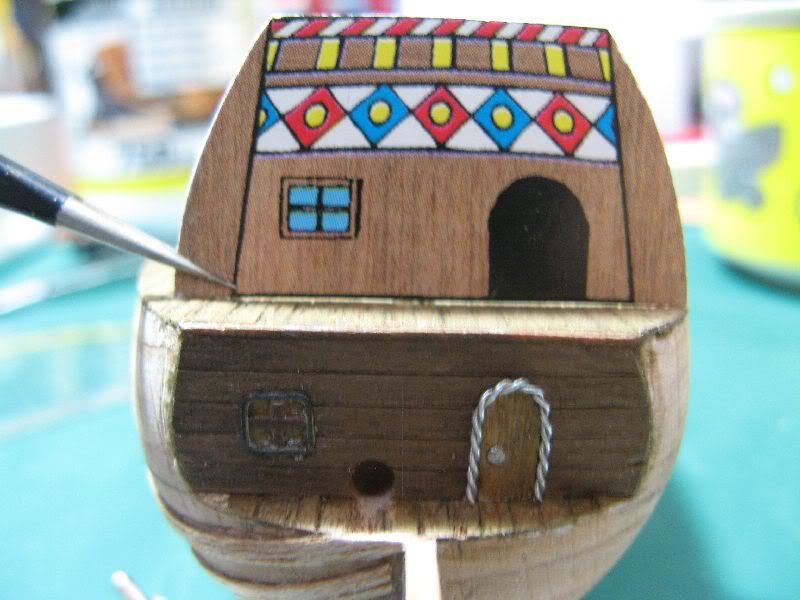

Hier die vorderste "Wand" - mensch, wie heisst das richtig?? - im Vergleich zur Bausatzpappe

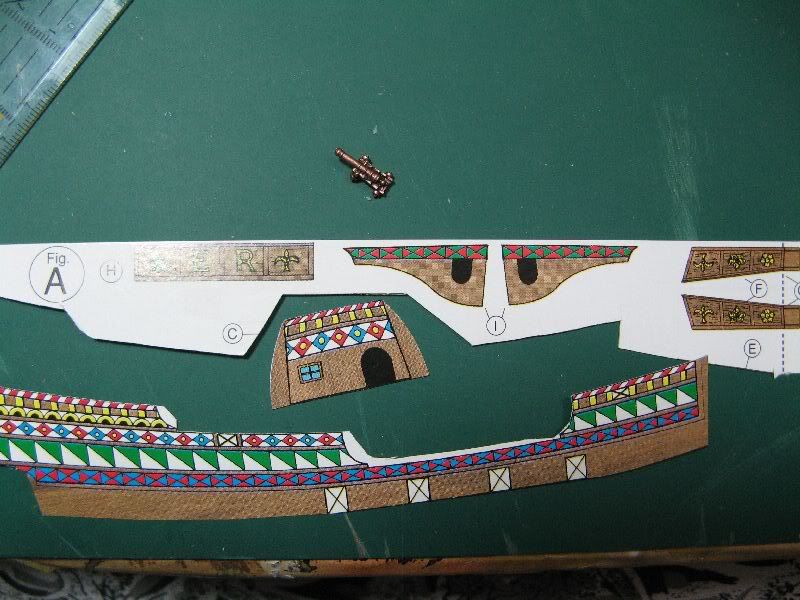

Noch ein paar Pappteile:

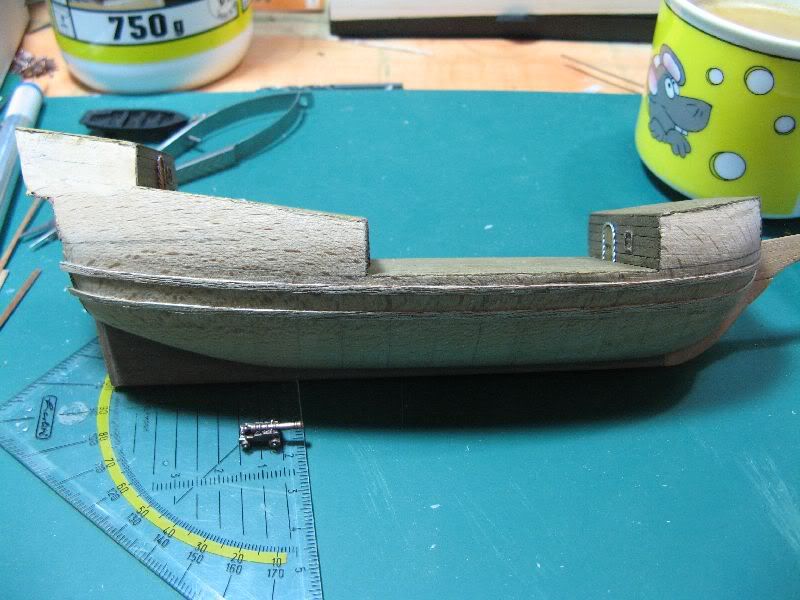

Dann hab ich, leider viel zu früh den Kiel angebaut - im Vodergrund vielleicht zu sehen eine Kanone,
ausserdem sind die ersten Planken (die Scheuerleisten) angeklebt. Diese werden noch aufgedoppelt und
dann wird der gesamte Rumpf dunkel beplankt. Das ist laut Baukasen gar nicht vorgesehen.

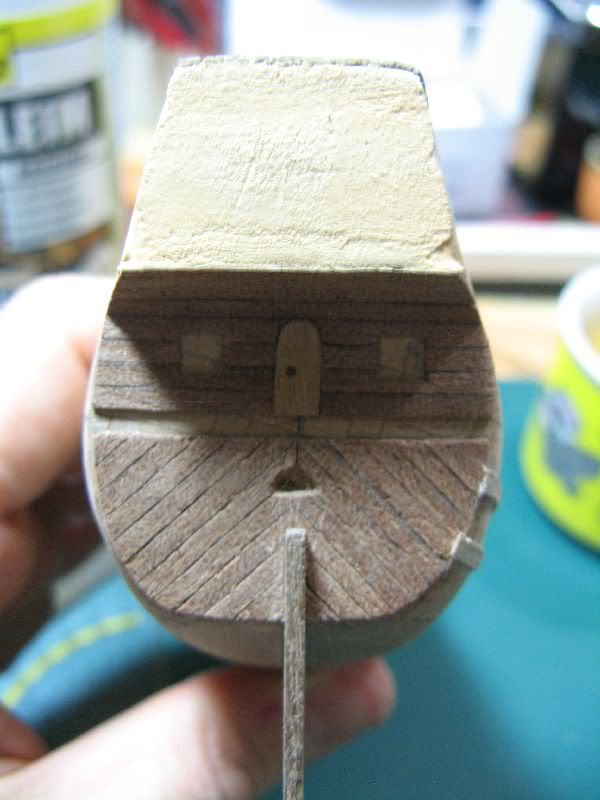

Auch der Heckspiegel ist fast fertig - an stelle der fehlenden Planke kommt der Balkon:




Und hier noch ein Zwischenstand vom Ruderblatt. Es braucht noch ein paar "Einschnitte", um die einzelnen Balken anzudeuten.
Die Ruderpinne? ist ebenfalls scratch und so nicht im Baukasten vorgesehen.

Nu muss ich mir Gedanken machen, wie ich die Seiten der Decks verkleide. Die Bordwand muss ja übers Hauptdeck hochgezogen werden.
Und da die Pappe nicht in Frage kommt, wird das wohl ein bisschen filigran...

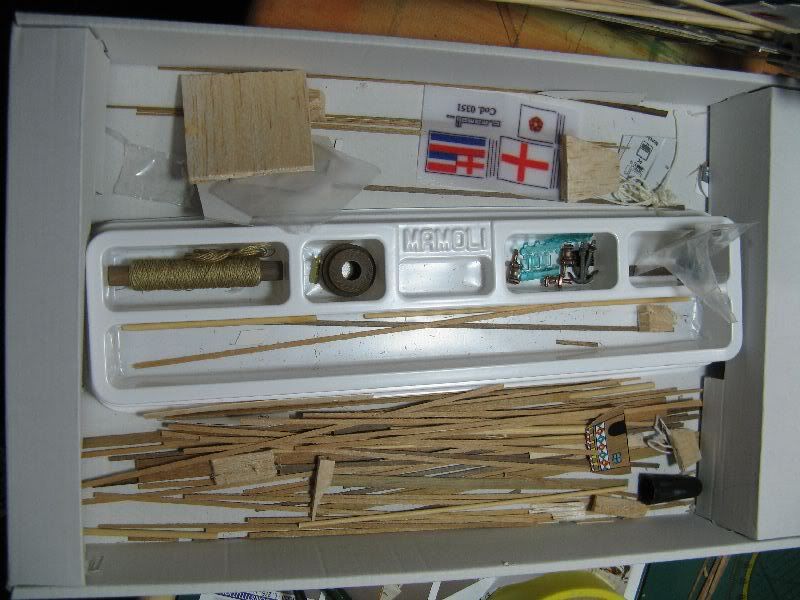

Ach so, und hier mal ein Einblick auf die Reste des Baukastens:




Und nu ihr - was sagt hier zu dem Babyboot?

Gruß
Jürgen

Tach und ein fröhliches Willkommen in 2012 - ich hoffe, ihr seid alle gut rübergekommen!

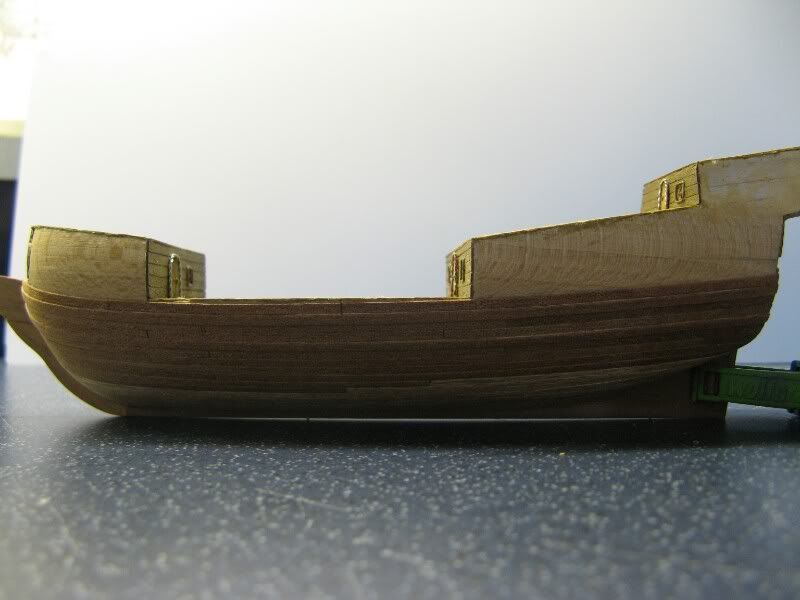

Wenn ich vor dem Kauf des Bausatzes gewusst hätte, was da auf mich zukommt im Bereich SKRÄÄÄTCH, hätt ich mirs vielleicht nochmal überlegt. Aber jetzt muss ich da durch. In den letzten Tagen hab ich mich mal mit der Rumpfbeplankung - die ja entweder nicht oder aus Pappe im Bausatz vorhanden war - gekümmert:

Eine gar hefitge Friemelei in dem Minimaßstab - aber ich wollte es ja so



Die zwei Holzsorten sind meiner mangelnden Bevorratung geschuldet. Aber da das Unterwasserschiff eh einen Schutzanstrich bekommt, wird das hoffentlich nicht mehr auffallen

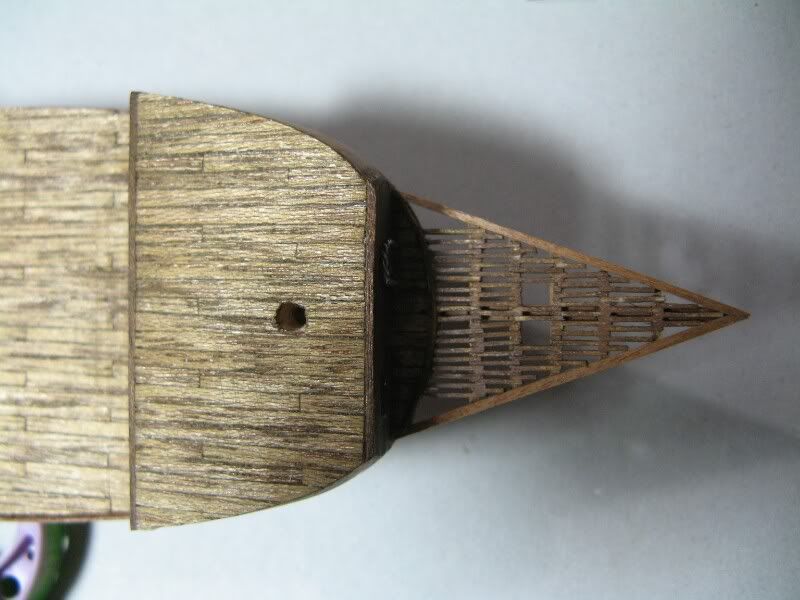

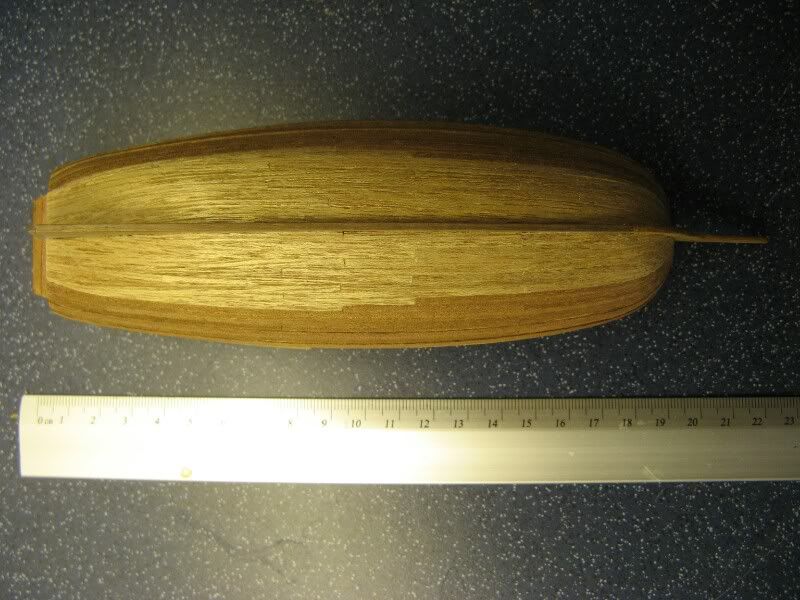

Hier nochmal von unten:



Und die Bugansicht:



Jetzt bin ich dabei, eine Schablone und ein Muster für die "Wände" der Decks und Deckaufbauten zu zimmern. Incl. Pforten für die Minikanonen.

Werde bei interesse weiter berichten.

Viele Grüße
Jürgen

Und zum Jahresanfang auch gleich ein Jubiläum - mein 500ster Beitrag hier im Forum.

Hat ja auch lange genug gedauert
Fast genauso lange hat es gedauert, bis ich die richtigen Modelle für mich (= Segelschiffe) gefunden hab.

Und jetzt zur Frage von Jan:
Was hälst Du von Holzresten, Sekundenkleber und Klebeband?

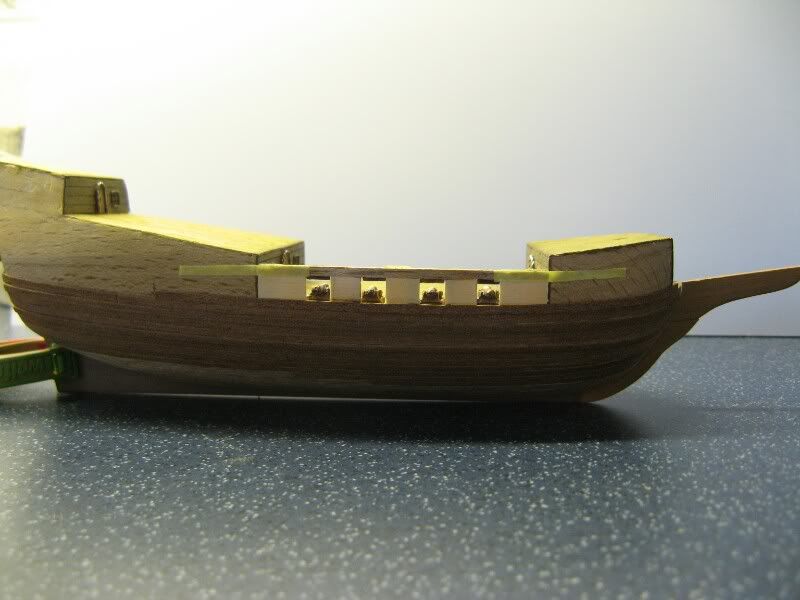

Für den ersten Versuch schon ganz annehmbar - vielleicht noch ein bisschen hoch.
Im Moment kratzt meine Kamera am Rande ihrer Möglichkeiten. Sorry wegen der schlechten Bilder...



Das Ganze müsste nur noch einen Milimeter tiefer, dann denke ich könnte man es so lassen - oder?



Naja, der Handlauf würde noch fehlen...

Und hier von Innenbords



Nu brauch ich noch ne Idee für die Grätings. Hat da jemand nen guten Einfall für ein feinmaschiges Gitter?
Lochgröße sollte so 1x1 mm sein. Und die Höhe auch so ungefähr. Oder kann man auch eine komplett geschlossene Luke darstellen?

Danke für eure Ideen und Kritiken!

Gruß
Jürgen

Danke Sergio
Für deine Wünsche und deine Tipps

Der Shop steht in meinen Favoriten ganz oben. Aber nach Grätings hab ich noch gar nicht gesucht.
Hab eh wieder einiges zum bestellen, da kann ich das mit draufpacken. Muß ja porto-optimiert bestellen

Die Bordwände wollte ich wirklich nur 2 mm dick machen. Hab mir gedacht, als Kern ein etwas dickeres Papier und innen/aussen dann je eine Schicht Planken. Da komm ich grad so auf 2 mm. Nur die Stabilität macht mir noch Sorgen. Anfassen dann nur noch mit viel Vorsicht.

Meint ihr, die Pforten sind in etwa in einem richtigen Abstand? Das Modell sieht eigentlich direkt an den Deckswänden je eine Kanone vor. Ich hab die ca. 1 cm weggerrückt - es müssen ja auch Leitern an die Wände gestellt werden.

Gruß
Jürgen

Hallo Sergio und Hallo Jan,

danke für eure Gedanken.
Die Stückpforten kamen mir auch noch zu groß vor. 1-2 mm schmaler bedeutet auch nicht mehr so hoch. Hab ich nach oben mehr Platz.

Ich hab auch schon überlegt, ob ich nicht nur drei Kanonen stelle. Laut Plan aus meinem Höckel-Buch steht die vierte unter Deck - und da komm ich gar nicht hin, da Vollholzblock und zu spät gesehen. Also vielleicht nur ein Pfortendeckel für die Vierte?
Die kleineren Kanonen auf den oberen Decks sind nicht im Bausatz enthalten - laut der Kiste sollen dort die gleichen stehen wie auf dem Hauptdeck.
Geht eigentlich auch nicht, oder?

Wegen der Bordwand hab ich mir überlegt, ob ich vielleicht ein zurechtgeschnittenes Stück Plastiksheet von 1 mm Dicke nehme.

Auf jeden Fall brauch ich einen Schiffshalter.

Falls Chris hier mitliest: Du hast doch so ein geiles Teil für Deine Mayflower - ist das zu empfehlen? Ist ja nicht ganz billig...
Der hölzerne Rumpfhalter, den man ab und an von Atresania sieht, gefällt mir nicht wirklich.

Als nächstes mach ich mir Gedanken über die Rüsten. Und wohl auch mal um die Bemalung...

Aber nimmer heute - der erste Arbeitstag im neuen Jahr hat mich heftig erledigt.

Gruß
Jürgen

Danke Chris,

das Teil gibts also auch von Mamoli? Ich habs bisher nur von Krick und Amati gefunden. Irgendwie scheint das alles eine Suppe zu sein. Auch weils immer der gleiche Preis ist...

Danke für den konstruktiven Beitrag Du darfst aber auch gerne unkonstruktiv sein oder auch mal spammen mach ich ja auch oft

Gruß
Jürgen

Wie sehr man sich doch mit so kleinen Details beschäftigen kann, die dann so ne große Wirkung haben...

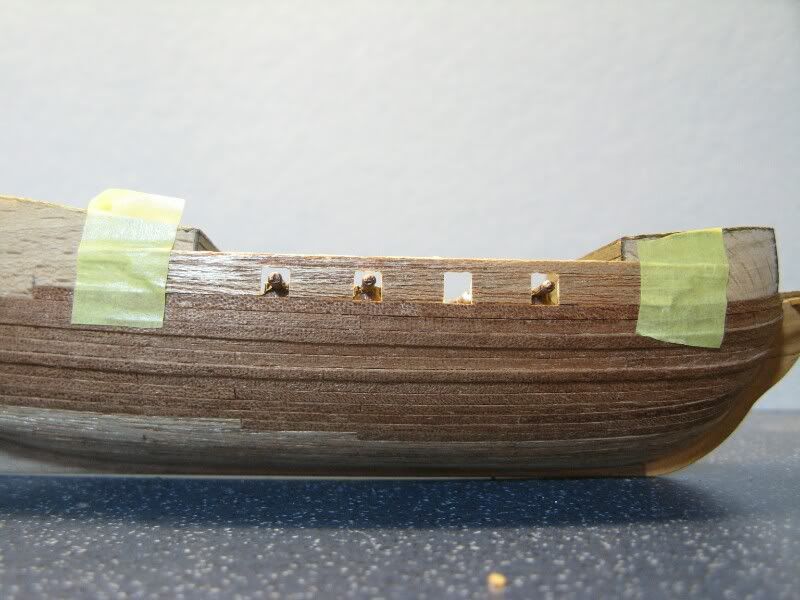

Wie hier schon besprochen, hab ich mich noch einige Stunden an die Test-Bordwand gesetzt und hab die Stückpforten verkleinert, ein bisschen auseinandergezogen (im Millimeter-Bereich) und hab die gesamte Wand auch gleich einen Millimeter niedriger gebaut.
Ich finde, das schaut jetzt schon stimmiger aus, auch die Makro-Funktion spielt wieder mit. Liegt denke ich an der Beleuchtung...

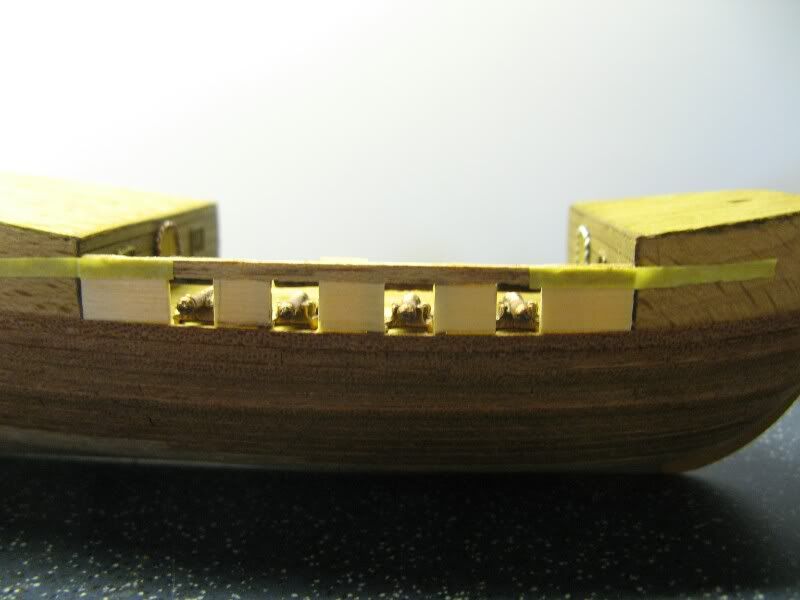

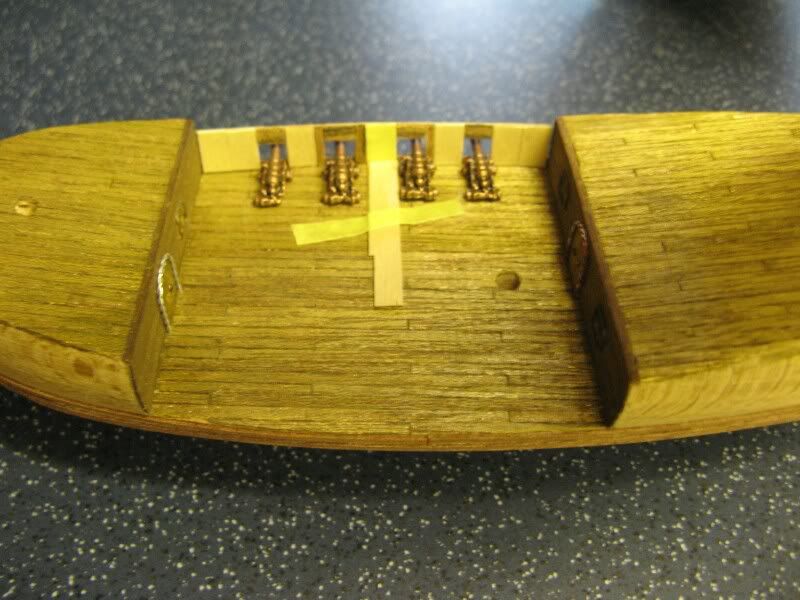

Aber hier mal die Bilder:

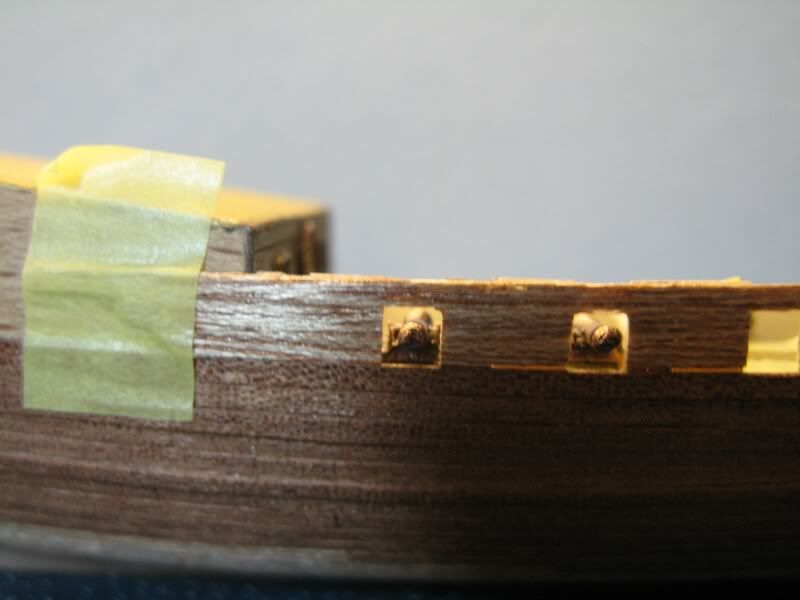

Die vierte Kanone hat wegen der provisorischen Innenverklebung nicht gepasst

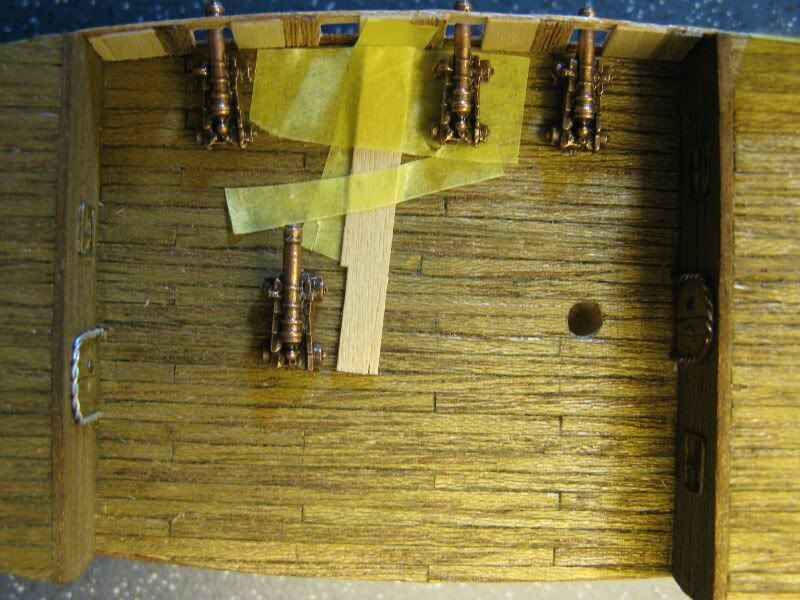

Und von oben:



Ich denke, so kann ichs lassen. Weiter an die "Wände" möcht ich nicht rücken...

Oder was meint ihr?

Mit den jetzigen zwei Lagen Leisten komm ich auf ne Wandstärke von 1,1 mm - da kann ich auf jeden Fall noch nen Millimeter als Verstärkung zwischenkleben, oder?

Viele Grüße
Jürgen

Hallo Chris

Danke für dein Angebot - ich glaube, wir haben aber die gleichen Pläne. Ich hab meinen aus dem Buch "Risse von Schiffen des...." Da hab ich ja auch gesehen, das auf Deck nur drei Kanonen stehen.
Auf der Planrückseite ist die Fregatte Berlin.

Die Pläne sind mir schon ne ganz schöne Hilfe. Allerdings wenn ich so übers takeln un dem Maßstab nachdenke...
Aber so weit bin ich ja noch nicht.

Morgen werd ich versuchen, ein paar Leitern zu skrätschen. Vielleicht kann ich die Stückpforten doch noch nen Milimeter nach aussen ziehen.

Und so häng ich wieder bei Kleinigkeiten und komm nicht wirklich vorwärts

Gruß
Jürgen

Zitat

wirst Du so ein sehr schönes Modell zaubern, davon bin ich mal überzeugt, aber sowas von!

Na nu übertreib mal nicht.

Bis zum takeln ist ja auch noch vieeeel Zeit. Ich Feile und säge immer noch an den Schanzkleidern rum (Endlich mal wieder ein Fachbegriff)
Ist schon toll, diese Mikroarbeit. Es landet meist mehr Sekundenkleber zwischen meinen Fingern als am Modell. Ein Schanzkleid hatte ich schon fertig, als ich gemerkt hab, ich brauch noch ne Verbindung zu den oberen Decks, da das alles sonst zu instabil wird. Also alles nochmal zurück ans Reissbrett und von vorne. Aber man lernt ja meistens aus seinen Fehlern...

Wie auch immer, sobald ich ein paar neue Ergebnisse hab, werd ich Bildern.

Die ersten Bilder kommen heut abend, im Moment sitz ich auf arbeit und mach mal kurz
Hab zumindest schon die "Leitern" fertig, die könnt ich euch präsentieren.
Ach ja, die "Gräting" auf dem Galion hätt ich auch fast fertig, purer Skrätsch nach Hoeckel-Plan

Und zum Thema Plan:
Lieber Chris, meine drei Seiten Plan aus der Feder von Hoeckel enthalten leider nicht viel Infos zur Takelei. Nur der Belegplan und Ausschnitte von den Segeln.
Aber kein kompletter Segelplan mit allen "Strippen". Hast Du da vielleicht mehr?

In diesem Sinne, ich muss jetzt wieder

Viele Grüße

Jürgen

Zitat

Im Prinzip kannst Du Dich takelagemäßig eigentlich nahezu 1:1 an meinen Mayflower Baubericht halten,

Von sowas trau ich mir nicht mal in meinen Träumen zu träumen

Okay, und da ich ja großspurig angedroht hab, hier ein paar kleine Zwischenbilder - ohne großen Kommentar von mir, da die Makrofunktion einfach nur GRAUSAM ist... Per Augenschein sehen die Teile besser aus...

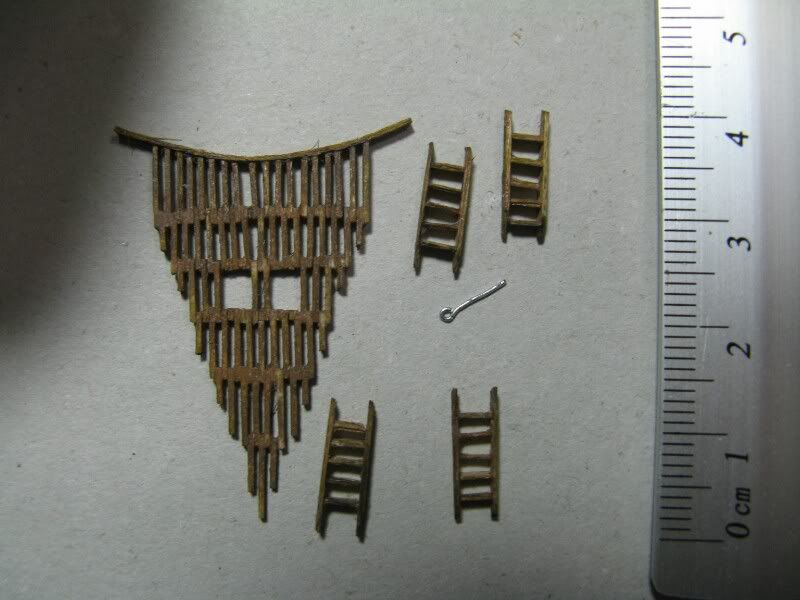

Hier das erste - Das/der/die Gräting für die/den Galion, die Leiterchen und ein Miniminiminiaugbolzen. Damit wollte ich die Kanonen takeln...

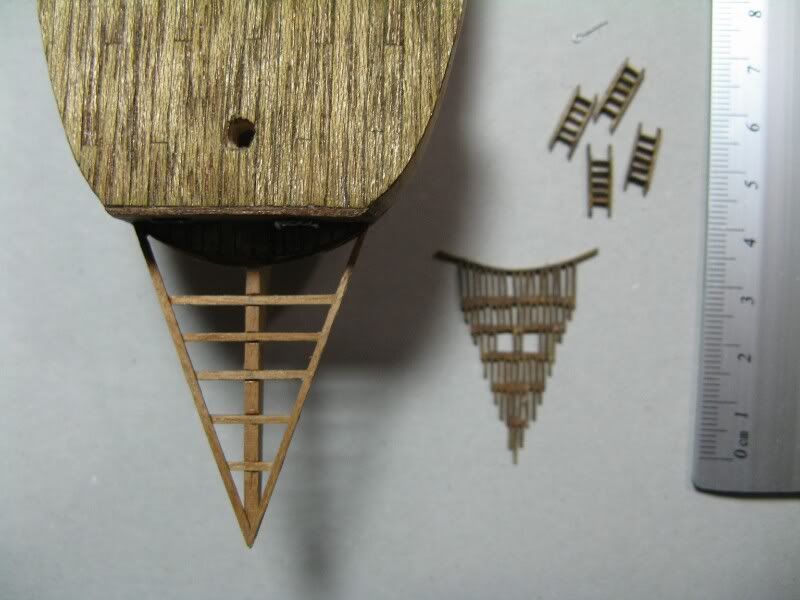

Neben dem Modell



UUUUUnd am endgültigen Platz - die Ecken werden noch ausgefüllt



Sieht dem Plan eigentlich sehr ähnlich, oder was meinst Du Chris?

Jetzt wieder ihr alle!

Gruß vom Bartlosen aber trotzdem Wahnsinnigen...
