Star Wars Snowspeeder, mpc ERTL

HI

Nachdem ich vergelbich versucht habe den Bausatz hier zu verkaufen bin ich zum Entschluss gekommen ihm selbst zu bauen.

Es handelt sich um diesen HIer:



Fragt mich nicht, wie lange ich den schon habe....aber schon sehr lange.

Erst wollet ich den Bausatz nicht bauen weil er viel zu ungenau ist und nur eine gewisse Ähnlichkeit mit den Snowspeeder aus den Filmen hat.
Aber jetzt habe ich beschlossen ihn doch zu bauen.
Wenn auch nicht mit allen Umbauten.
Ich versuche nen gesunden Kompromiss zwischen Original und Bausatz zu ereichen.

Bei diesem Bausatz befinden sich 2 Figuren, die aber so übel sind dass ich sie nicht benutzen werde.


Selbst der Versuch die Figuren nur einigermaßen anzupassen führte zu keinem guten Ergebnis.
Liks kann man die Figur ohne Umauten sehen.
Schaut aus wie ein Bomberpilot aus WW2 mit Fallschirm auf der Brust und Taucherbrille.
Rechts der Versuch den Helm umzugestalten und die Brille wegzulassen.
Im Ansatz war ich ganz zufrieden aber die Proportionen der Figur gehen gar nicht.
Daher werden die weggelassen.

Weiter im Text


Ich habe alle erhabenen Teile entfernt (grüne Pfeole) und alles plan geschliffen.
Alle Gravuren wurden entfernt, da diese Erhaben waren.


Danach habe ich die von Hand die Linien für die neuen Gravuren mit einem wasserlöslichen Edding eingezeichnet.
Anmerkung: Diese Stifte lassen sich gut wieder mit Wasser am Model wegwischen, allerdings haften sie an den Fingern wie normaler Edding. :bang:

Das Ergebnis fand ich nicht so toll.


Also habe ich mir die Form des "Flügels" aus Papier ausgeschnitten, diese eingescannt und am PC die Linien eingezeichnet.


Hier das Ergebnis.

Jetzt muss ich das nur noch ausdrucken und auf das Modell übertragen.

Ich hoffe es hat euch bis da hin Spaß gemacht.

lg
Stef

"Nur lächeln und winken, Männer."

Pepe

Beiträge: 284

  • Nachricht senden

2

Dienstag, 27. Dezember 2011, 21:56

Sauber...

warum überträgst Du die Linien aufs Papier? Du kannst doch schleifen (oder "scrapen") und dan nachgravieren. Letzten Endes brauchst du dafür soch nur die Verbindungspunkte... Die verbindungslinien sind alle gerade...

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

3

Mittwoch, 28. Dezember 2011, 09:55

Hi

Das hat einen einfachen Grund.
Ich persönlich kann so genauer die Abstände einschätzen.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

4

Donnerstag, 29. Dezember 2011, 11:46

Moin

Ich habe die Schablonen ausgedruckt und diese mit Klebeband auf das Model gelebt.


Danach habe ich alle Eckpunkte mit einer Nadel durchgestochen.


Und durch diese Anhaltspunkte die Linien nachgezeichnet.


Danach wurde graviert.
Ich wollte ziemlich ausgefranste Linien bekommen, was mir aber nicht gelungen ist.
Deshalb habe ich an einigen Kanten mehr Material weggenommen dass alles nicht so neu aussieht.
Ein paar Kampfspuren hab ich dann noch mit dem Dremel eingefräst.


Da das quadratische Gitter beim Modell erhaben war musste ich dieses ausschneiden und einen Rahmen basteln.


Danach wird das Gitter wieder eingesetzt und ist so etwas tiefer als die Oberfläche.

Das wars mal wieder

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

5

Donnerstag, 29. Dezember 2011, 15:45

HI

Nachdem die Sache mit dem Gravieren nicht so läuft, wie ich mir das vorstelle, auch mangels richtigem Werkzeugs, habe ich mich mal der Kanzel gewidmet.


Zuerst wurden alle "Gravierungen" des Bausatzes weggeschiffen und neue gemacht.
Danach worden alle Kanten so geschliffen dass sie schön kantik sind und nicht abgerundet wie am Bausatz.

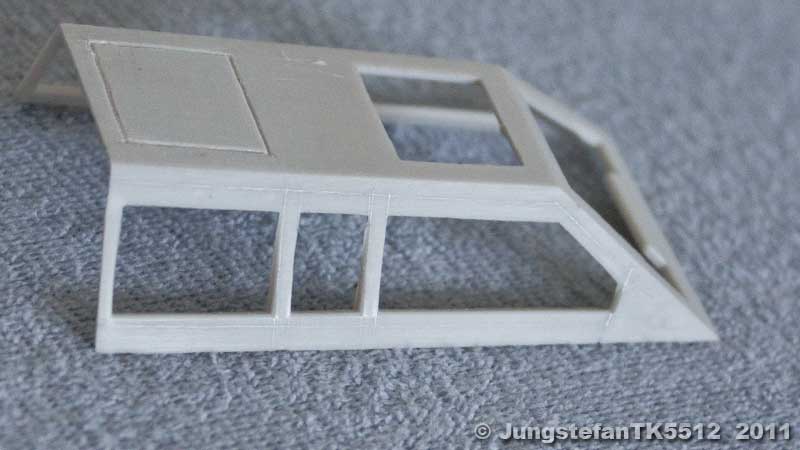

Dann wurden die Fenster so eingezeichnet, wie ich sie anhand des Filmes gesehen habe.
Alle Ecken wurden mit 0,4mm vorgebohrt und mit dem Scallpell zugeschnitten.

Hier der Vergleich


Vorher

Nachher.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

6

Freitag, 30. Dezember 2011, 14:16

HI

Die Gravierungen oben sind soweit abgeschlossen.
Als nächstes kommt der Innenausbau darn


Die Sitze sind mir viel zu breit.
Daher ich sie an der angezeichneten Linie abgeschnitten.
Die ganze Sache hatte nur einen Haken.
Die Form hat mir nicht gefallen und es stellte sich heraus dass die kleine Änderung einen Rattenschwanz von Änderungen nach sich zieht.

Also habe ich beschlossen alles von Grund auf neu zu bauen.


Alles, inclusiver der Bodenplatte, wurde herausgeschnitten und eine neue Platte (grün eingefärbt) eingesetzt.


Dann habe ich die Trennwand am PC vorgezeichnet, die Teile ausgeschnitten und verklebt.


Diese Wand kommt später dann an die Stelle, die ich vorher markiert habe.

Da ich Sitze und Gurte auch neu bauen muss brauch ich etwas Hilfe.


Wie könnte ich die Schnallen und Gurte, hier auf dem Bild zu sehen nachbauen.

lg
Stef

"Nur lächeln und winken, Männer."

yewbacca

unregistriert

7

Freitag, 30. Dezember 2011, 14:29

Hallo Stefan,

diesem Link zufolge ist dein Modell im Maßstab 1/22 gehalten.

Damit wäre der ganz normale (Modell-)Autozubehörmarkt die erste Wahl, deine benötigten Teile zu beschaffen. Sowohl für den Formel-1 Maßstab 1:20 als auch für die "normalen" Autos in 1:24 gibt es die verschiedensten Gurtsätze (3/4/5/6/x-punkt) in verschiedenen Ausführungen und Größen... ich bin sicher du findest dort auch etwas passendes für den Snowspeeder... Die Gurte selbst sind in vielen Sets schon enthalten... wenn nicht, kannst du sie sehr einfach z.B. mit Leukoplast/Hansaplast etc. nachmachen...
.

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

8

Samstag, 31. Dezember 2011, 16:32

Hi

Danke für die Tipps.

Es geht weiter mit den Sitzen.
Ich habe Kopfstützen und Halterungen für die Gurte angebracht und begonnen die Sitze zu bauen.

Aber seht selbst.





Und noch 2 Ansichten mit geschlossener Kanzel.





Ach ja,


Auf der Unterseite gibt es 2 Lufthutzen, die geschlossen waren.
Diese habe ich ausgeschnitten und von innen mit PS-Stücken verschlossen.

Das war´s für dieses Jahr.
Ich wünsche allen einen guten Rutsch und viel Glück im neuen Jahr.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

9

Sonntag, 1. Januar 2012, 14:08

Hi Stef,
so langsam wird es wirklich interessant!
Ich hab am Anfang nicht geglaubt, das du es mit dem Realismus so ernst nehmen würdest.
Die Sache mit dem Sitz-Umbau ist extrem geil.
Machst du auch Cockpit-Instrumente und Beleuchtung dran?

lg,
Frank
P.S. Ein ganz herzliches "Frohes Neues Jahr" dir!
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

10

Sonntag, 1. Januar 2012, 15:37

Zitat von »Bochumer Kapitän«

Ich hab am Anfang nicht geglaubt, das du es mit dem Realismus so ernst nehmen würdest.

hi
Eigentlich sollte es ein Projekt der Entspannung werden.
Und nun ist es ne Großbaustelle geworden. :bang:

Zitat von »Bochumer Kapitän«

Machst du auch Cockpit-Instrumente und Beleuchtung dran?

Darüber habe ich auch schon nachgedacht.
2 rote Led´s für die Bildschirme.
1- 2 superhelle für die Lichtleiterkabel der Instrumente.
Ob es Positionslampen gab weiß ich nicht.
9V Blockbatterie, die in nem kleinen Dio versteckt ist.

Ne Idee wäre es

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

11

Sonntag, 1. Januar 2012, 23:36

Hi Stef,
klingt Klasse, aber was hältst du von Blau für die Instrumente?

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

12

Montag, 2. Januar 2012, 06:18

Zitat von »Bochumer Kapitän«

Blau für die Instrumente?


Hab ich nur eine LED da und die ist an meinem Testkabel darn.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

13

Montag, 2. Januar 2012, 11:56

Hi Stef,
ich bestell demnächst wieder LEDs.
Brauchst du was?

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

14

Montag, 2. Januar 2012, 17:12

Zitat von »Bochumer Kapitän«

Brauchst du was?


Hi
Wenn du mich so fragst, dann......öhm ja
1 superhelle blaue
1 superhell gelb
1 superhell grün
1 superhell blau
2 mittelhell blau
alle in 3mm
zudem noch den Kontakt für die 9V Batterie
weiße hab ich noch.

Nun ist aus dem Entspannungsprojekt doch ein Stressobjekt geworden.
Jetzt muss ich mir auch noch überlegen wie und wo ich Kabel verlege.
Und wo die Kabel aus dem Modell ind Dio übergehen.

Gut.
Keine Piloten...also bleibt derSppeder am Boden.
Aber der Speeder hat kein Fahrwerk.
Also müsste er auf den Tragflächen aufliegen.

Hier erst mal ein Bild vieviel Platz ist.



Sollte klappen, Herr KaLeu :ahoi:

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

15

Montag, 2. Januar 2012, 17:29

Was bisher geschah.

Aufgrund familierer Probleme die mich sehr belasten hab ich nur wenig machen können.
Ich hätte die Gravierungen an der Unterseite sein lassen sollen.
Alle sind misslungen.
Die Lufthutzen auch.
Aber sei´s drum, ein kleines Update habe ich.

Nach Studiom der Filme ist mir aufgefallen dass beim Modell die hintere Instrumententafel zu weit hinten ist.


So sollte die beim Bausatz sein.


Ich habe sie dann um ca 1cm nach vorne versetzt.


So passt es besser.


Andere Ansicht.


Die Sitze sind fertig.


Und warten auf den Einbau.


Andere Seite.


Zusatzlich habe ich die vorderen Luftschlitze neu gemacht, da sie mir beim aufschleifen misslungen sind.

Bis denne

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

16

Dienstag, 3. Januar 2012, 10:16

Hi Stef,
das wird ein geiles Ding!
Da bekomm ich echt Lust auch noch mal mit Star-Wars Modellen anzufangen.
Ich hab dir ja mal erzählt, dass ich mit denen (als Movie-Model) damals die Beleuchtungsgeschichte angefangen hab...
Na ja, so kann sich sowas auswachsen.

LEDs bestell ich diese oder nächste Woche.
Dann kommen umgehend die LEDs, die du brauchst.
Einen Clip für eine 9V Blockbatterie hab ich bestimmt noch irgendwo liegen.
Bist du sicher, dass du eine 9V Batterie einbauen willst?
Ich würde das ganze vielleicht eher mit vier Mignonzellen machen, oder ein altes Steckernetzteil (zB. 5V) einsetzen.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

17

Dienstag, 3. Januar 2012, 10:30

Zitat von »Bochumer Kapitän«

Ich würde das ganze vielleicht eher mit vier Mignonzellen machen, oder ein altes Steckernetzteil (zB. 5V) einsetzen.


9V erschienen mir am einfachsten da ich da keinen Halter für die Batterien brauch.
Ich hätte aber noch Handy Ladegeräte und Universal Ladegeräte auf "Lager".
Leider keine passnenden Buchsen.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

18

Dienstag, 3. Januar 2012, 10:39

Hi Stef,
mal gucken, was ich da noch finde.
Vielleicht auch einfach eine 2pol. Stiftleiste und Buchse anlöten.
Geht ja alles irgendwie...

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Showrodder

Beiträge: 2 390

Realname: Markus

Wohnort: bei Stuttgart

  • Nachricht senden

19

Dienstag, 3. Januar 2012, 12:48

Sehr interessanter Bau ... hätte nicht gedacht, daß da so viele zu beseitigende Ungenauigkeiten drin sind ...

die Idee mit der Stromversorgung aus der Basis scheint mir sehr sinnvoll ...
ebenso eine einfache Steckerverbindung ...

Du könntest ihn durch gleichpolig eingeklebte Magnete sowohl in der Basisplatte als auch im Speeder zum Schweben bringen ...
unsichtbar versteht sich .. ist ja genug Platz vorhanden ...
das Kabel der Stromversorgung würde ihn am Ort fixieren ...
geht natürlich auch ohne Beleuchtung
Grüße aus dem "Wilden Süd-Westen"
Markus
"When all else fails ... Read the instructions" ( LINDBERG 1965 )

Youth, talent, hard work, and enthusiasm are no match for old age and treachery !
( In memoriam Prof. John A. Tilley, † 20.07.2017 )

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

20

Dienstag, 3. Januar 2012, 14:25

... wenn schon so ein Aufwand mit Magneten,
dann doch bitte mit elektromagnetischer Energiekopplung...

Wir sind ja hier im Bereich SciFi!

Ist übrigens nicht ganz so schwierig.
Kostet ein wenig Strom (Wirkungsgrad ist da leider nicht so hoch),
ist aber auch auf ein wenig Entfernung noch machbar.

Ansonsten würde ich in einem Diorama das Ding über Buschwerk fliegen lassen
und da dünne Kabel mit einsetzen.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

21

Dienstag, 3. Januar 2012, 15:00

HI

Ich dachte an so was



lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

22

Dienstag, 3. Januar 2012, 15:12

HI

Ich habe gerade bemerkt, dass es 2 Studiomodelle vom T-47 gibt.
Bei beiden gibt es Unterschiede.
Manno....
jetzt hab ich Teils bei dem einen geschaut und dann wieder beim Anderen.
Egal, wird´s halt ne 3. Version.
Heutige Jet´s unterscheiden sich ja auch.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

23

Dienstag, 3. Januar 2012, 15:30

Hi Stef,
es gibt im Film auch mehrere Versionen.
Da ist eine Abweichung ganz im Stil von Star Wars...

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

24

Sonntag, 8. Januar 2012, 13:41

Hi

Ich suche schon die ganze Zeit nach Lichtleitern, wie sie beim Bausatz meines Sternenzersörers dabei waren.


Dabei handelt es sich um dieses hier.
Es ist ein dickes kabel von 4mm Durchmesser, indem 60 Einzelstränge von 0,2 mm sind.

Evtl wisst ihr wo ich so was bekomme.
Beim großen C hab ich nichts gefunden.

lg
Stef

"Nur lächeln und winken, Männer."

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

25

Sonntag, 8. Januar 2012, 14:59

Hi Stef,
ich würde vorschlagen, im Kinder-Spielzeug Bereich mal zu schauen.
Da sind eine Menge kleiner Leucht-Dinger da, die Lichtleiter verwenden.
(z.B. Kinder-Zauberstäbe).
Das sich dann nicht so hochwertige Materialien, aber sie genügen.

lg,
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

wargames48

Beiträge: 177

  • Nachricht senden

26

Sonntag, 8. Januar 2012, 19:53

Hammermäßig was du bis jetzt aus dem Bausatz rausgeholt hast :respekt: !
Um günstig an Glasfaserleitungen zu kommen, kauf ich immer solche Teile: https://www.ebay.de/itm/LED-Fiberglasleu…=item3cbde579eb

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

27

Montag, 9. Januar 2012, 07:38

Moin

danke euch.
Beide Ideen sind gut.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

28

Freitag, 13. Januar 2012, 14:14

Hi

Ich habe in meinem Sammelsurium was gefunden, was sich für die Stromversorgung benutzen lässt.

Folgendes



Das ist die Batterieeinheit vom Amt-ertl Sternenzerstörer.
Jetzt kann ich entweder diese Batteriehalter benutzen, oder direkt mit nem Netzteil auf die Buchse gehen.

lg
Stef

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

29

Freitag, 13. Januar 2012, 14:18

Geht gleich weiter....

"Nur lächeln und winken, Männer."

TK5512

  • »TK5512« ist der Autor dieses Themas

Beiträge: 1 697

Realname: Stefan

Wohnort: Schiffweiler

  • Nachricht senden

30

Freitag, 13. Januar 2012, 15:01

Weiter gehts

Ich habe schon mal die Beleuchtung votbereitet.
Dazu habe ich mit Teile von den Gussästen meiner SR genommen und diese bis auf 4mm Innendurchmesser aufgebohrt.
So sollten die 3mm LED´s gut Platz finden.




Auf die eine Seite wird die LED eingeschoben und auf der anderen Seite kommen die Glasfaserkabel rein.

lg
Stef

"Nur lächeln und winken, Männer."

Zur Zeit sind neben Ihnen 2 Benutzer in diesem Thema unterwegs:

2 Besucher

Ähnliche Themen

Werbung
