Hallo,

nach dem Wiedereinstieg in den Modellbau und der Fertigstellung der Phantom hat es mir dieser Bausatz angetan.
Ich hatte davon gelesen und war fasziniert von der Größe. Als ich dann in Enschede / NL auch noch einen rel. gut ausgerüsteten Laden gefunden habe wurde nicht lange gefackelt. Seit dem Wochenende liegt er auf der Werkbank.

Ich habe von Eduard Gurte bestellt und das Lichtensteinradar. Bis diese hier ankommen lese ich mir noch einiges an und lege einiges frei.
Zur Passgenauigkeit kann ich noch nichts sagen, aber bisher habe ich noch in keinem Artikel von Problemen gelesen. Die Oberflächen fühlen sich ganz anders an als ich es von Revell gewohnt war. (von früher)
Detaisl sind jede Menge erkennbar und ich bin mir sicher der Bausatz hält was in den Artikeln versprochen wird.
Lediglich bei den Radarantennen bin ich mir nicht sicher, ob man diese ohne Probleme aus dem Spritzling lösen kann. Daher die Lösung mit den Zurüstteilen.
Davon gibt es reichlich. Ich habe bis auf die erwähnten Teile darauf verzichtet. Weniger ist manchmal mehr.
Am Wochenende geht es mit dem Cockpit los. Dann kommen auch Bilder.

Bis dahin

@Mr.Azuma

Da habe ich mich wohl nicht richtig ausgedrückt. Das Radar isr von Modellmaster und nicht flach. Wenn die Packung da ist stell ich ein Foto ein. Die einzelnen Antennen sind natürlich rund.
Der Artikel hat die Nummer 124-AM-32-039

@Mopped
Hallo Rudi, der Laden ist fast in der Fugängerzone. Ob die haben was du möchtest kommt auf einen Besuch an. Das Sortiment ist gemischt, vermutlich aber weniger Zivil. Dafür Farben und Werkzeug und Weichmacher usw. und sofort.
Ich habe mit den Leuten gesprochen. Man kann auch bestellen und sie senden es nach Deutschland. Von aussen sieht man eigentlich nur die Modellbahnen. Hinten liegen die Bausätze.
Hier ein Link
Händler

ganz einfach zu finden.

Pijp Lines Modelbouw & Hobby
Pijpenstraat 34
7511 GM Enschede
053-4305727

Hallo,

die Teile sind zwar noch nicht da, ich habe aber trotzdem angefangen ...
wie immer zuerst mit dem Cockpit

zuerst dachte ich einen SnapShot Bausatz zu haben. Leider nicht ganz ohne Spalten.
Alos spachteln. Etwas abkleben damit die Details so wenig wie möglich in Mitleidenschaft gezogen werden.

Das ganze trocknet erstmal durch, dann sehen wir weiter.
In der Zwischenzeit habe ich mir den Rest angesehen. Der Sitz der Piloten ist doch recht flach.

Die angedeuteten Gurtte müssen sowieso weg. Ich habe ja Gurte bestellt.
Warum den Sitz nicht auffüttern? Im WWW habe ich einen Sitz mit einem leichten Lederbezug gesehen. Den versuche ich hier anzudeuten.


Keine Sorge, die Modelliermasse trocknet durch und kann dann geschliffen werden. Dann arbeite ich die Details wieder heraus.
Jetzt erstmal die Erkältung loswerden. So kann man nicht weiterarbeiten.

PS: An der Bildererstellung arbeite ich noch...im Keller ist halt kein Tageslicht.

Hi,
nein ich habe noch nicht aufgegeben. Erst wollte ich auf die Ätzteile warten (nicht lieferbar), dann hat mich die Grippe umgeworfen.
In den letzten 14 tagen war an Modellbau nicht zu denken.
Jetzt hole ich alles auf was liegengeblieben ist und am Wochenende geht es wieder weiter.
Bevor ich KO ging habe ich aber noch eine neue Lackbox gebaut.

Erstmal ein Bild der ganzen Box.
Maße 60x50 cm. Ca. 40 cm hoch, vorne. Hinten 27cm.


Den Deckel kann man zurückklappen wenn man doch von oben heran möchte.


Hinten drauf sitzen 3 PC Lüfter mit einem ausreichenden Durchsatz.

Ich habe es mit einer Kerze getestet. Fast Waagerecht.
Der Filter gehört zu einer Küchenabzugshaube.

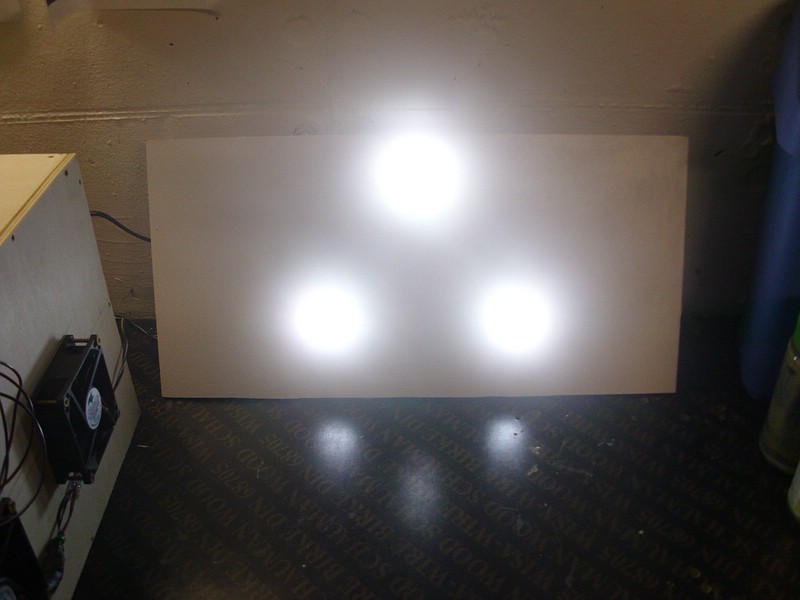

Zur besseren Ausleuchtung habe ich einen Satz Deckenleuchten LED in ein Reststück Holz gefummelt.
Die Leuchten lagen noch im Keller.



Ich habe es so geregelt dass man die Leuchtenplatte einfach auflegen kann wenn es nötig ist.

Ein Problem habe ich noch. Die Stromversorgung. Im Moment bekommen die Lüfter Strom aus einer Motorradbatterie. Das kann nur eine Übergangslösung sein.
Alternativ ein Netzgerät 12v, oder ein Trafo der Carrerabahn.

Einen Drehteller dazu, etwas WD40 dazu damit es besser läuft und die "Dritte Hand" dürften bekannt sein.

Jetzt kann es weitergehen....am WE. Zurück zum Uhu

So, nach diversen Problemen geht es weiter.
Wie immer mit dem CP.

Der Zusammenbau war eigentlich nicht schwer. Ein paar Nähte habe ich gespachtelt was aber im Nachhinein betrachtet wohl nicht unbedingt nötig gewesen wäre.
Man wird es nicht sehen.

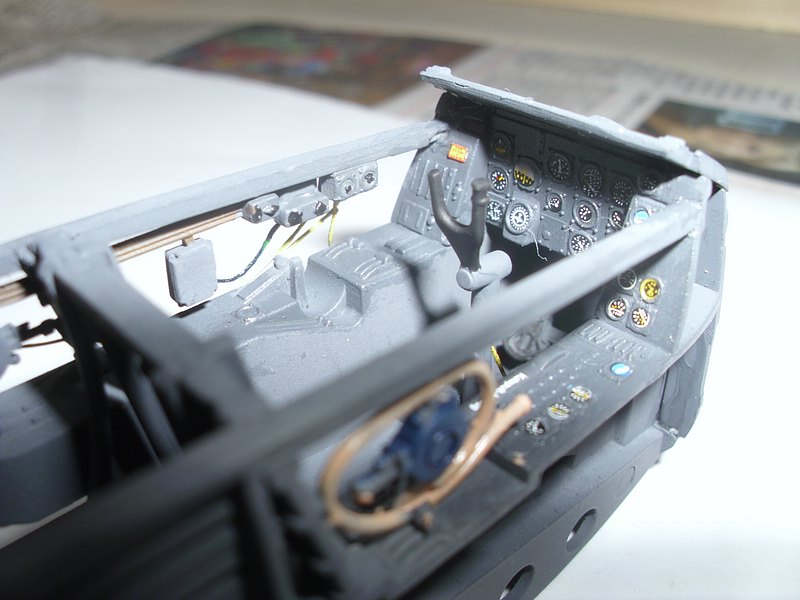

Einige Drähte aus 0,25mm Draht als Kabel. Auf den Bildern die ich gefunden habe sind die Kabel tatsächlich gelb und Blau.
Ansch. die Decals aufgebracht. Natürlich erst Future darunter und später darüber um das Silbern zu verhindern. Zum besseren Auftrag wurde "Mr.Mark" verwendet.


Jetzt noch das altern und ein Washing....also nur fast fertig.
Weiter Bilder folgen danach.

Die Sitze habe ich immer noch nicht fertig.
Nachdem das Aufpolstern nicht so doll aussah habe ich mit Bonbonpapier versucht Leder zu immitieren. Ich würde sagen.....ich arbeite weiter daran ...
Die Gurte von Eduard waren dann eine echte Herausforderung für Finger und Nerven. Seht selber.
Das lohnt sich, ist aber ein Gefummel.....



Den Zusammenbau verlege ich nach hinten, bis ich mir mit den Sitzen sicher bin. Die Sitze können noch später eingebaut werden. So kann es noch nicht bleiben.
Gfls . baue ich noch einen Rand um den Sitz oder schleife weiter daran herum.
Im Moment bereite ich mich auf mein erstes Washing mit Ölfarbe vor. Ich werde berichten.

Ausserdem sind nun das Radar und weitere Ätzteile angekommen.

Das Radar ist aus Messing und wird das Orginal ersetzen. Das ist im Spritzling unschön
(Die Überschrift passe ich an)
Ich hoffe es geht nun etwas schneller weiter.

Leider habe ich nicht immer Zeit, daher dauert es immer ein wenig bis es wieder vorangeht.

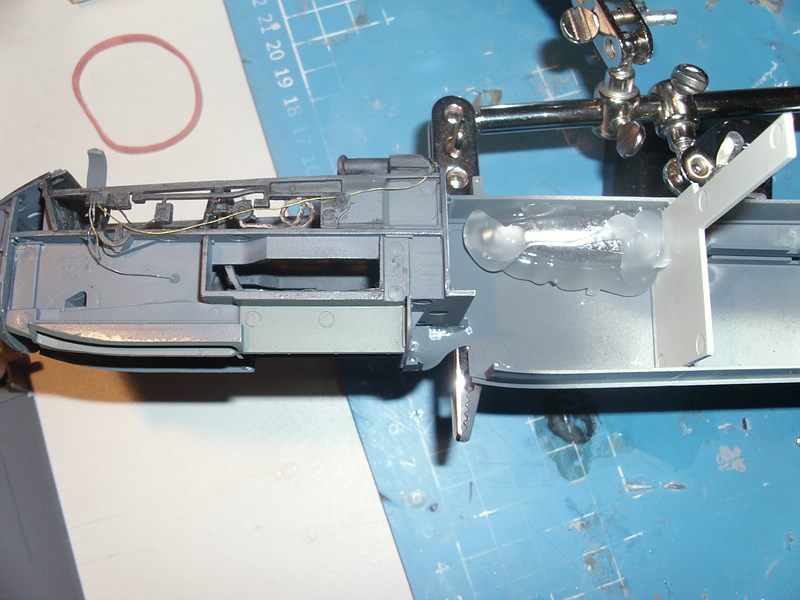

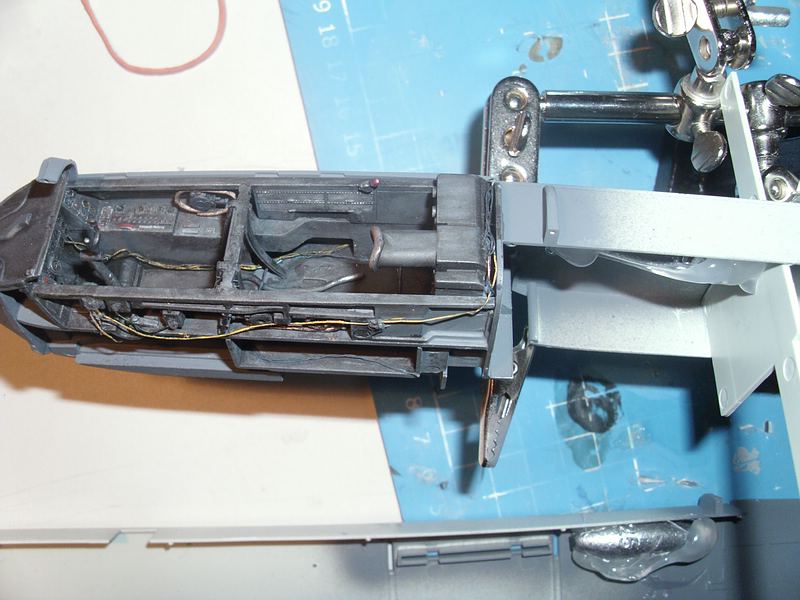

Das Cockpit in die rechte Rumpfhälfte geklebt. (Zuvor den Fahrwerkschacht noch in einem Olivton lackiert)



Nach dem Cockpit (Die Sitze kommen ganz zum Schluß rein) geht es nun weiter mit den Gewichten. Lt. Anleitung sollen 75gr. eingeklebt werden. Also in den Angelladen und 2€ für 3x25gr. investiert.

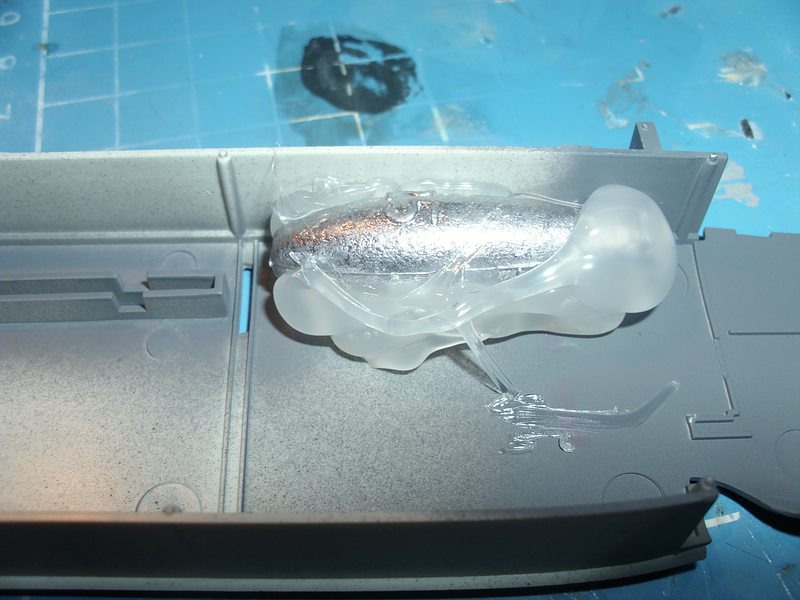

Hinter das Cockpit geklebt mit Heißkleber. Sieht wild aus, hält aber und war irgendwie naheliegend, oder?

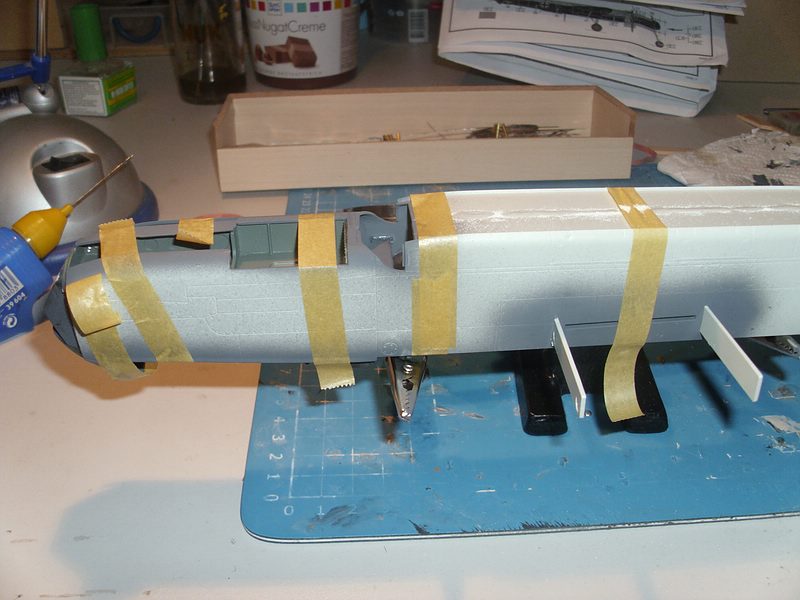

Anschließend die beiden Rumpfteile zusammengeklebt. Die Passung ist recht gut. Bis auf zwei Stellen die hinterher gespachtelt werden mussten ging alles glatt.
Auf dem Rücken habe ich etwas mit Kleber und Glasmehl ein hinterher nicht mehr sichtbare Fuge geschlossen. Ein Versuch für den Ernstfall.

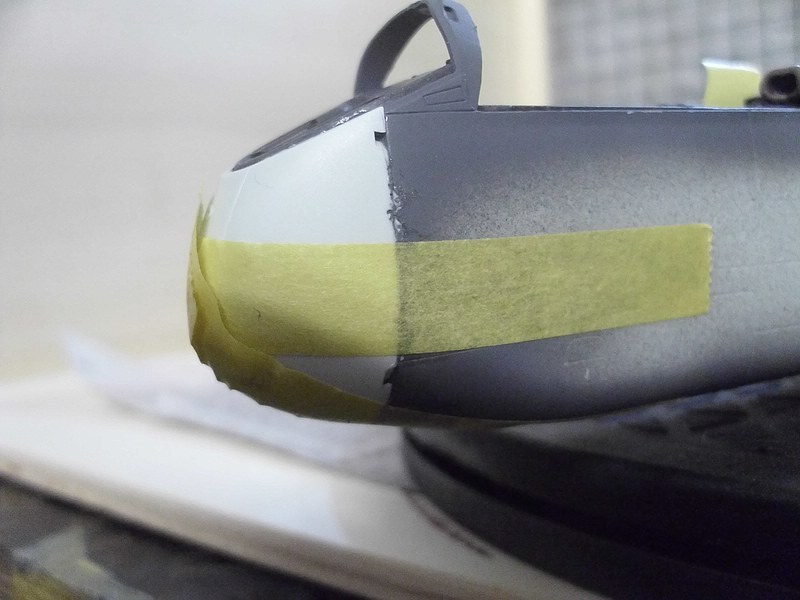

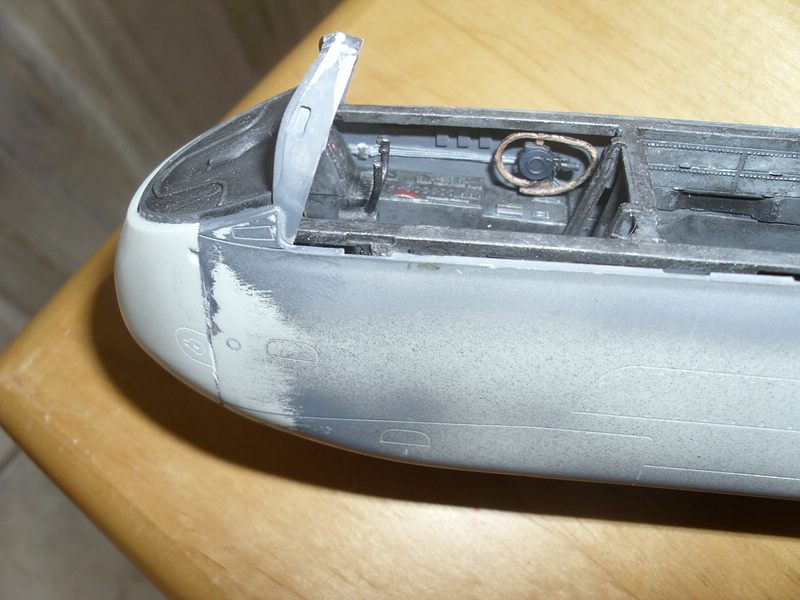

Die Frontnase passt dann nicht so gut was aber eher daran lag, dass ich mit dem Kleber zuvor zu großzügig gewesen bin.

Nachdem der Kleber durchgetrocknet war und das unvermeidliche gespachtelt war ging es dann.



Der Rumpf selber musste ebenfalls an einigen Stellen gespachtelt werden was aber eher eine Fleissaufgabe war.
Ich kümmere mich nun um den Waffenschacht, indem ich die Gussteile durch kleine Kupferrohre ersetze.
Anschl. wird der Rumpf komplett grundiert und gfsl. nochmals geschliffen.
Dann folgen weitere Bilder und dann sollten die sichtbaren Fugen geschlossen sein..

In der aktuellen ModellFan ist ein Ju im Flug zu sehen. Ich überlege ebenfalls sich drehende/laufende Propeller darzustellen.
Hat jemand eventl. eine Idee für passendes Plexiglas? Welche Stärke?
Kann man die gfsl. bereits als Kreis kaufen?

Hallo,
nach ein bißchen Frust beim bauen habe ich ab und zu weitergemacht.
Heute mal wieder ein Zwischenstand. (Die Bilder sind leider etwas überbelichtet. Ich hoffe man kann trotzdem alles erkennen)

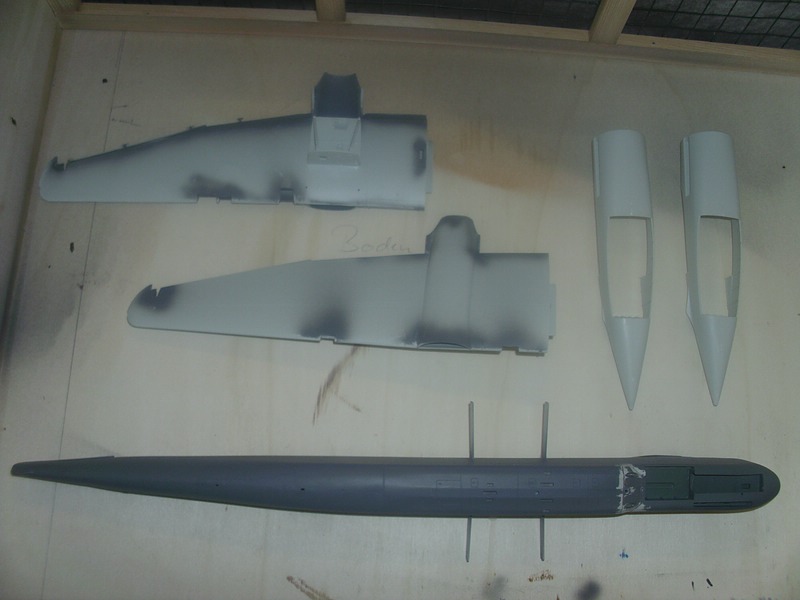

Zunächst mal die Tragflächen und die Motorgondeln zusammengebaut.

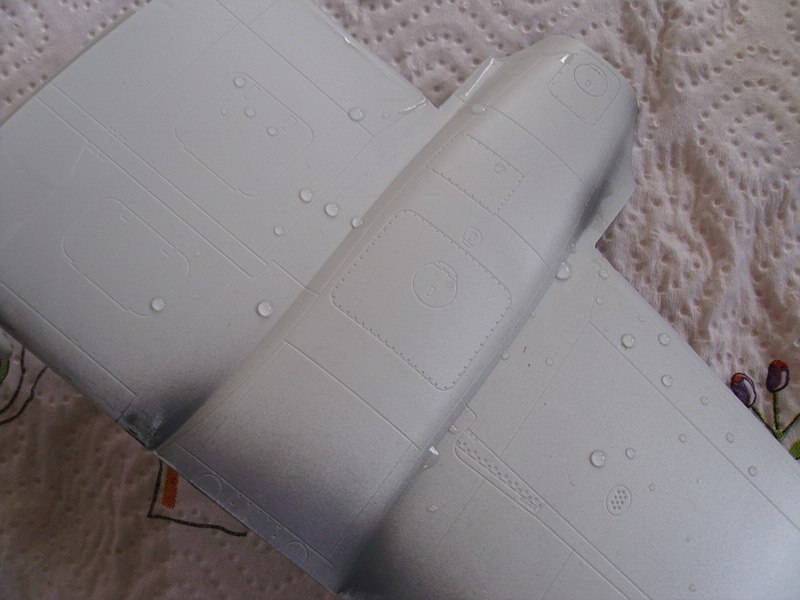

Passt eigentlich alles gut zusammen. Die Tröpfchen stammen vom anschl. waschen der Teile. Das meiste wurde direkt im Anschluß grundiert.

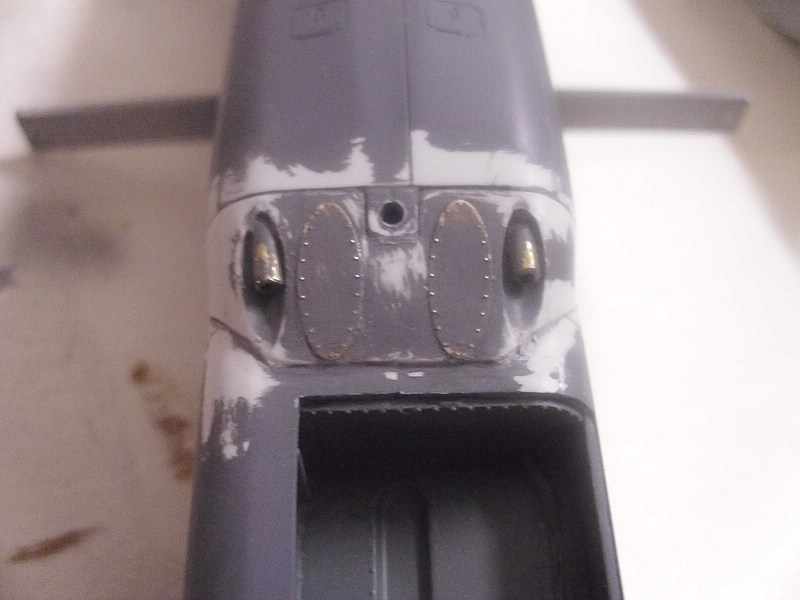

Dann die Geschüzte eingebaut. Ich habe dafür Messingrohr genommen. Die Spritzlinge passen dafür einfach nicht.
Ausserdem habe ich mich doch entschlossen, einige Ätzteile zu verbauen. Also den Exterieursatz bestellt. Im späteren Verlauf wird man sehen, dass das Schleifen einige der Gravuren versenkt. Die Ätzteile bessern das wieder aus.




Es musste natürlich doch gespachtelt werden. Die Fahrwerksschächte habe ich schon lackiert. Das war vor dem Einbau leichter als danach.




Man kann ganz gut erkennen, dass gespachtelt und geschliffen werden musste. Das Ergebnis stimmt mich aber hoffnungsfroh. Man sollte später nur noch sehen können was unvermeidbar ist.
Durch die geschliffene Grundierung sieht es viel schlimmer aus als es ist.

Heute dann noch das Leitwerk gebaut, geklebt und eingebaut. Das hätte mich fast wahnsinnig gemacht zumal die Anleitung mich erst in die Irre geführt hat. Soll alles beweglich bleiben liest man die Anleitung besser mehrfach.

Dann das ganze an den Rumpf. Was an den Seiten noch gut passt, geht nur mit Stoßfugen an den Rumpf. Hier wird wieder geschliffen werden müssen.
Ich habe erst fixiert und fasse das 2 Tage nicht an. Dann sehen wir weiter.




Nun kann man auch erahnen, welche Größe der Brummer haben wird. Wie gut dass mein Büro noch ausreichend Platz unter der Decke hat.

Bis die Tage....

Hallo Modellbauer,
hallo Thorsten,

nach der Aufforderung durch Thorsten habe ich mich doch noch dazu durchringen können die HE219 fertigzustellen.

Warum?

Nun, nach der Grundierung hatte ich die Mühle zum trocknen aufgehängt. Sicher wie ich hoffte.
Als ich nach zwei tagen wieder in den Keller kam und die Tür öffnete hat ich gleich ein ungutes Gefühl.
Wie und warum auch immer hat sie sich aus der Halterung gelöst und ist 1,5m nach unten gedonnert.
Soviel Blei wie in der Nase war hat es gereicht die Nase zuerst aufschlagen zu lassen.

Schäden:
Frontantennenhalterung am Rumpf (Totalschaden)
Canopy - Mittelteil der Version A7 - (Totalschaden/durchgebrochen)
Propeller rechts (war angeheftet) Totalschaden/durchgebrochen)
Leitwerk rechts / verbogen
diverse Kleinteile
Motivation zum Weiterbau - arg ramponiert

Für die Antenne hatte ich ja Ätzteile besorgt, aber ohne die Grundhalter am Rumpf geht nix.
Canopy - Ersatz durch die Version A2 - dann passt zwar das Radar nicht zur Version aber was solls.....
Für den Propeller könnte man Abt. X anschreiben.....
Leitwerk mit Heißluft zurückverformen?

Letzendlich habe ich alles auf die Seite gepackt, den ME109 Bausatz angefangen und vor mich hingegrummelt. Aus dem Kopf aus dem Sinn.

Erst als Thorsten nachfragte habe ich dann doch die Fertigstellung weiterbetrieben.

Morgen stelle ich die Bilder ins Forum/Galerie.
Bis dahin noch etwas Geduld. Ich muß die Bilder noch scalieren.
Jetzt hat die Mühle zwei Piloten von Verlinden...mal sehen ob es gefällt.

Gruß
Tom
