Hallo Alex.

Muß ich mir jetzt Sorgen um dich mach?
Oder liegt es an der Hitze?

Ich habe ja auch mal vor ein Schiffchen zu bauen, nur weiß ich noch nicht wann.
Aber leider muß ich mir ja auch eine Auszeit nehmen.

Gruß Micha.

Hallo,

zum fernsteuern brauchste nur eine Funkfernbedienung, einen Empfänger, ein Servo, einen Motor und einen Fahrregler für den Motor. Soweit ist das eigendlich recht einfach und im Prinzp alles Plug&Play bis auf die Verbindung Motor-Fahrregler. Dort müssen im einfachsten Fall, 2 Kabel angelötet werden. Manche Verwenden als Motor-Fahrregler kombination auch ein zweites Servo und "schlachten" das aus, denn da ist im Prinzip Motor und Fahrregler drin. .
Schwieriger wird es dann wenn du Sonderfunktionen wie Licht, Nebelhorn, Bugstrahlruder oder ähnliches willst. Entweder du greifst dafür tief in die Tasche und kaufst dir dafür fertige Bausteine, oder du bastelst dir da selber was. Baupläne gibt es genügend im Netz.

mit 335g kannste jedenfalls schon ne Menge anfangen...

Grüße
Michael

Edit: den Akku hab ich vergessen, den brauchste natürlich auch

Hi Alex,
bin begeistert von dem was du dir da vorgenommen hast und werde deine weiteren Fortschritte im Auge behalten.
Zum Einbau von RC fragst am besten beim Bochumer Kapitän nach. Er hilf dir ganz bestimmt und kann dir auch bei der Beleuchtung helfen.

Für RC brauchst u vor allen DIngen einen Plan!
Ich habe schon endlos geplant...und es fehlte noch viel...
Also lange überlegen...
Schau in meinem Schiffsversuchthread unten rein... Frank (Bochumer Kapitän) erklärt dort alles sehr ausführlich.

Zitat von »Hubra«

Ich habe ja auch mal vor ein Schiffchen zu bauen, nur weiß ich noch nicht wann.
Aber leider muß ich mir ja auch eine Auszeit nehmen.

Das wär uns eine Ehre!

lg
hms

Hallo Alex,

sorry, klar brauchst du ein Stevenrohr mit Antriebswelle, genauso brauchst du auch ne Ruderwelle. Ich bezog mich da rein nur auf die fernsteuertechnischen Komponenten.

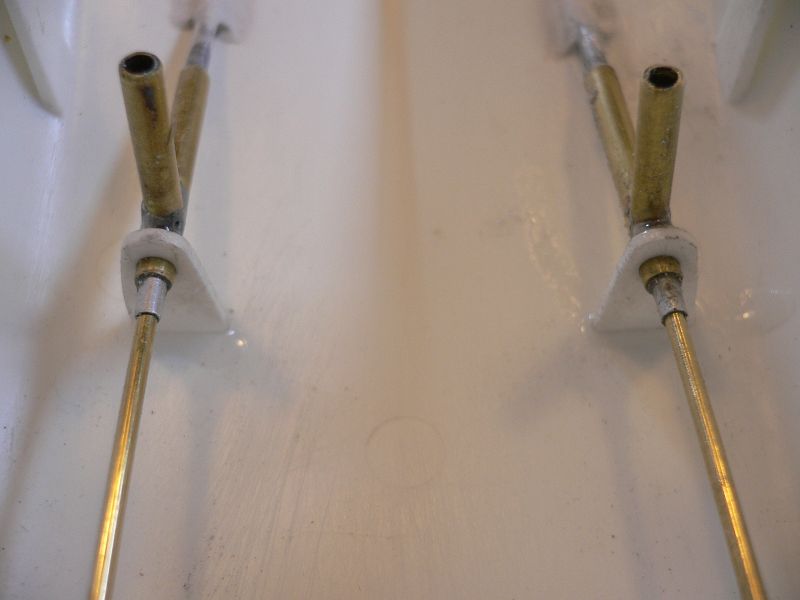

Ich denke wichtig ist es das man die Wellen Dicht bekommt. Als Antriebswelle würde ich ne fertige 2mm Welle z.B, von Graupner kaufen die kannste dann auch abdichten. Beim Ruder ist das Abdichten nicht so Tragisch, da kommt es nur drauf an, das das Rohrende im Inneren reichlich über der eigendlichen Wasserlinie liegt. Das kann man also gut selber machen. Dann ne ordentliche Ladung Fett ins Rohr und das meiste ist gegessen.

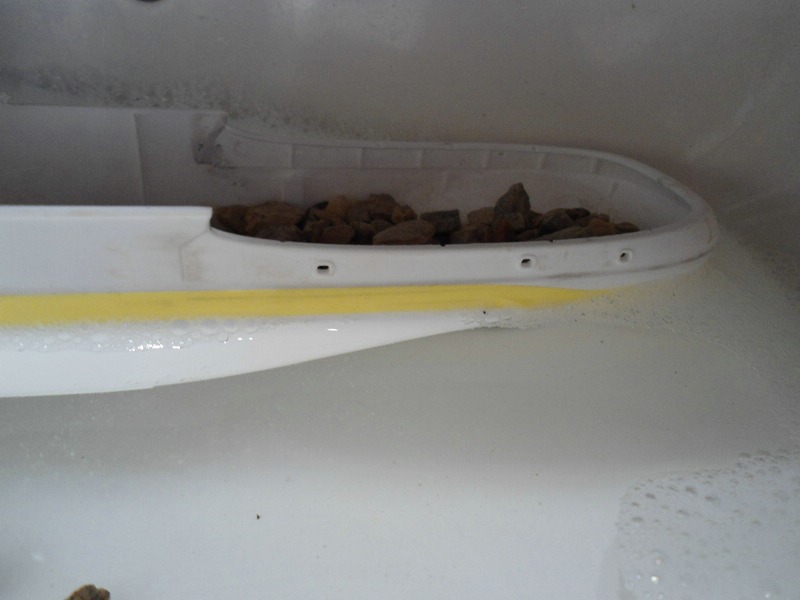

Auch bei deinem 1:200 Schiff haste ja eigendlich genug Platz. Musst halt schauen wie du mit dem Gewicht hinkommst und dementsprechend "leichtere" Komponenten wie Servos (mini oder micro) und beim Akku z.b. Lipo verwenden. Bedenke dass da auch noch der Rest der Aufbauten dazukommt, die musste dann von deinen 335g abziehen. Und "doppeltes" Plastik (z.b. unter den Aufbauten) gleich entfernen. Lieber leichtere Komponenten verwenden und später das evtl. zu leichte Schiff mit verklebten Bleikügelchen trimmen. Von denen Kannste dann auch mal was entfernen falls du dich entschließt doch mehr "Funktionen" einzubauen.

Schau dir doch mal den Baubericht von Joloom an.

Grüße
Michael

Hallo Alex,

die Waker eignet sich prima für den Umbau als RC-Modell, wenngleich auch noch eine Menge Tüftelei auf Dich zukommen wird.

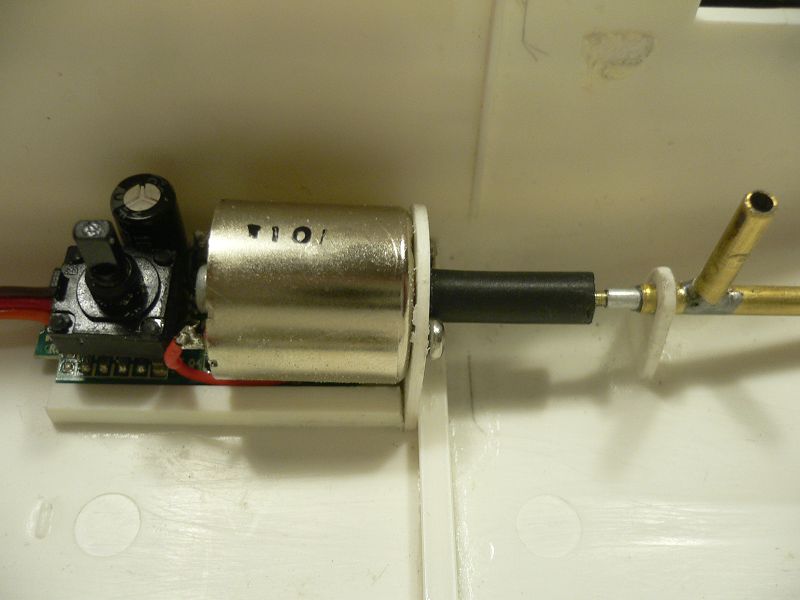

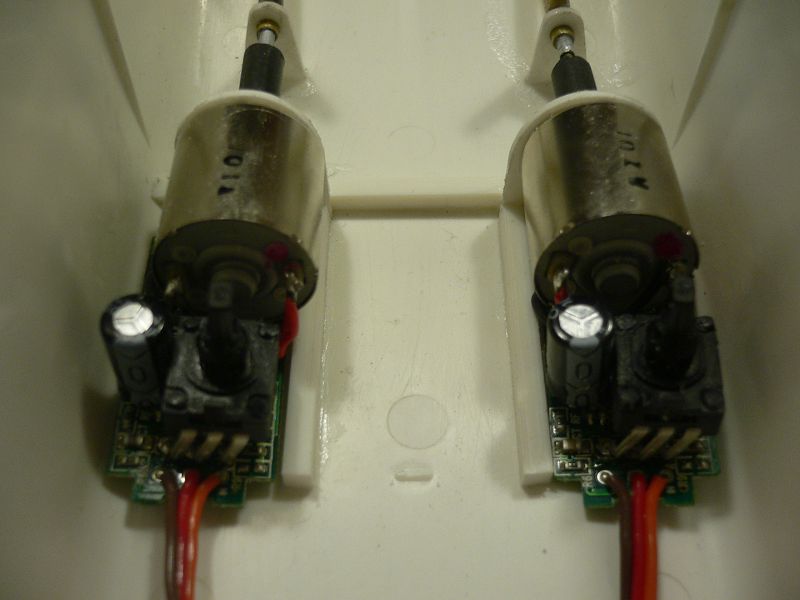

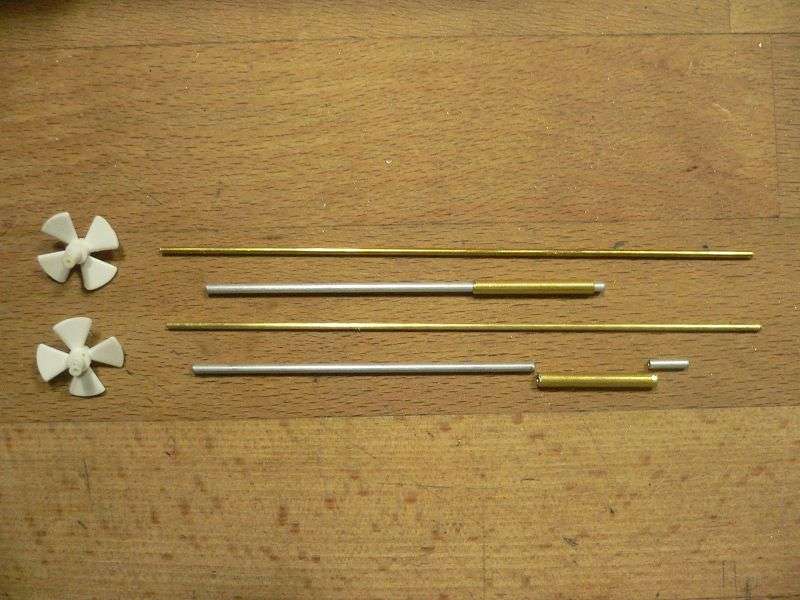

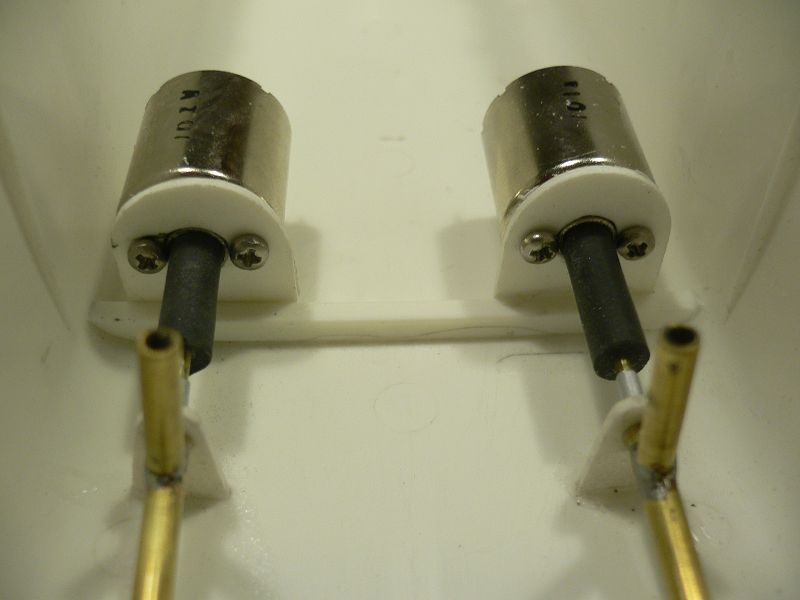

Nachfolgend ein paar Bilder für eine kostengünstige und zugleich leichte Möglichkeit der Motorisierung.

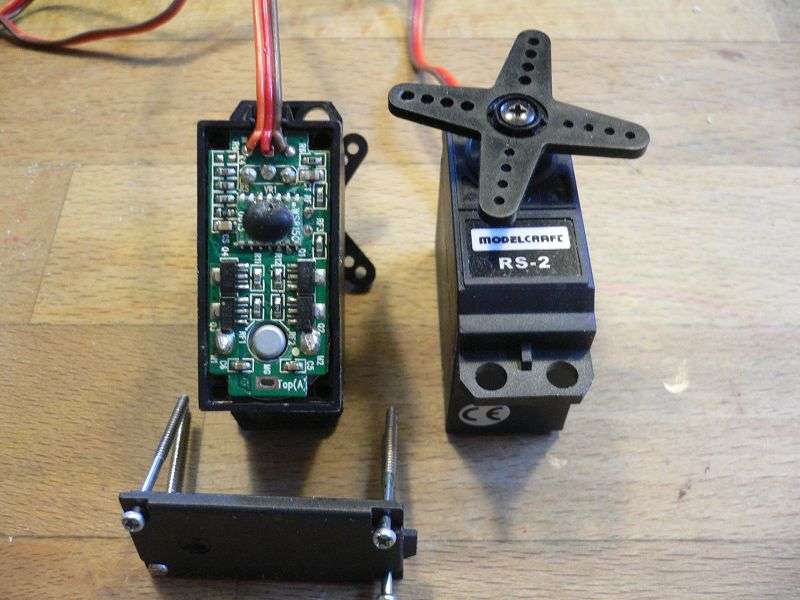

Alle Komponenten (Motoren und Regler) stammen aus den Low-Cost-Servos von Conrad:















Viel Spaß und Erfolg nebst Gruß,
Johannes

Hallo Alex,
man hat dir ja schon einiges zur RC-Ausrüstung gesagt, da zeig ich doch einfach mal ein Beispiel.
Vor einiger Zeit habe ich eine Umrüstung eines kleinen Spielzeugbootes auf RC begonnen.
Da sollten auch zwei Antriebe verbaut werden, genau wie bei deiner Waker.
In diesem Thread bin ich auf alles nötige genauer eingegangen.
Unter anderem eben auch auf den Umbau der Servos zu kompletten Antrieben.
Da kannst du also alle Einzelheiten dazu nachlesen:

RC-Schlepper aus Spielzeugmodell

Ich hab übrigens auch die Smit Houston - quasi das gleiche Schiff wie die Waker,
mit genau denselben Antrieben gebaut.
Leider aber keinen Baubericht mit genauen Angaben dazu gemacht...



Wenn du also spezielle Fragen hast, hier helfen dir bestimmt alle gern.


lg,
Frank

Hallo Alex,

da hast Du ein spannendes Projekt gestartet! Der modellbauerische Anfang schaut schon gut aus, für den Technikkram drück ich Dir die Daumen und les gespannt mit!

Schöne Grüße
Henning

Zitat von »alex04«

Hallo Johannes, oha, danke für die Bilder... ich versteh aber nich wie ich ein Motor an einen Servo bekomme, wenn ich das so richtig gesehen oder erkannt habe ich dachte der Servo hat nur die rechts/links Bewegung. Sorry evtl für dumme Fragen aber ich hab von sowas kein Plan. Empfänger muß ja denn da auch noch zwischen und ein Akku...Oh Mann ich glaub das wird hart für mich aber ich würd das Teil so gerne Teichtauglich machen

Gruß Alex

Hallo Alex,

Der Motor ist bereits im Servo enthalten und die Servoelektronik kann als Fahrregler verwendung finden. Das im Servo enthaltene Getriebe, das für die Rechts/Linksbewegung (Motordrehrichtung wird nur umgepolt) zuständig ist entfällt.
Du siehst das oben auf den Bildern vom Johannes, wie das Servo geöffnet, seiner eingeweiden beraubt und Motor samt Elektronik in das Boot eingebaut wird. Das ist wirklich nicht all zu schwer.

Grüße
Michael

Hallo Alex,
das mit dem Servoumbau ist ja schon ein paar mal angesprochen worden.
Stell es dir einfach so vor, dass du pro Antrieb einfach ganz normal einen Servo ansteckst.
Vom Empfänger geht also die ganz normale Leitung zum Servo und dort in die Elektronik.
Allerdings nimmt man die Elektronik - samt Potentiometer - aus dem Servogehäuse.
Dann kann das Potentiometer nicht mehr von dem Getriebe bewegt werden,
wodurch sich der Motor nie in Endposition abstellt.
Also läuft der in der Richtung weiter, in die du den Hebel bewegst.
Außerdem läuft er schneller, je weiter du den Hebelausschlag machst.
Es würde also genügen, den Poti in der Stellung festzukleben (so dass er sich nicht mehr drehen lässt),
in der der Motor sich bei Mittelstellung des Hebels nicht mehr bewegt.
Dann würde die Servoelektronik als Fahrtregler funktionieren.
Ich habe bei meinen Modellen lediglich das Poti abgelötet und durch zwei feste Widerstände ersetzt.

Beim Einbau der Motoren kannst du genau so vorgehen, wie es dir der Johannes gezeigt hat,
oder du baust eine Übersetzung mit dem ersten Zahnrad ein, wie ich es gemacht habe.
Dann klappt das ohne Probleme.

Der Umbau des Kondensators ist nicht unbedingt nötig.
Das wird nur deshalb gemacht, damit der Bereich, in dem der Motor stillsteht (bei Knüppelbewegung)
sich vergrößert, damit nicht die Motoren ständig langsam in eine Richtung anlaufen.
Die Knüppel an der Anlage wackeln halt immer mal ein bisschen hin und her.

Die Sache mit dem "Mixer" hab ich eingebaut, damit man nicht jeweils mit einem Knüppel
einen Motor steuern muss. Dadurch kann man mit dem Mixer die Signale mischen.
Das heißt, der Mixer mischt an einem Knüppel "links / rechts" und "vor / zurück" so,
dass die Motoren immer genau richtig drehen, um die Fahrtrichtung passend zu bekommen.

Wenn du da noch mal langsam alles durchgehst, dann wird das schnell klarer.
Und es ist ein Riesenspaß mit so einem Schlepper zu fahren.
Wenn du deine Waker fertig hast, dann kannst du tatsächlich sogar bedeutend größere Schiffe schleppen!
Das ist ein Supertolles Modell. Bau das auf jeden Fall als RC-Modell fertig.
Das ist den Aufwand mehr als wert!
Und wenn Fragen da sind, wir helfen dir schon weiter.


lg,
Frank

Hallo Alex,
dein Servo (9 g) ist etwas schwach auf der Brust für die Waker.
Ich nehm da meist was im Bereich 40 - 50 g, wie z.B. den hier:
Servo RS 2, 40 g schwer, 3,5 kg Stellkraft

Du musst auch nicht zwingend ein gesteuertes Ruder einbauen.
Es reicht, wenn du die zwei Motoren betreibst.
Dann kann die Waker auch schon auf der Stelle drehen.
Das Ruder ist da eher optional zu sehen.
Natürlich kann man das auch steuerbar machen,
dafür würde dann auch so ein 9 g Servo reichen.

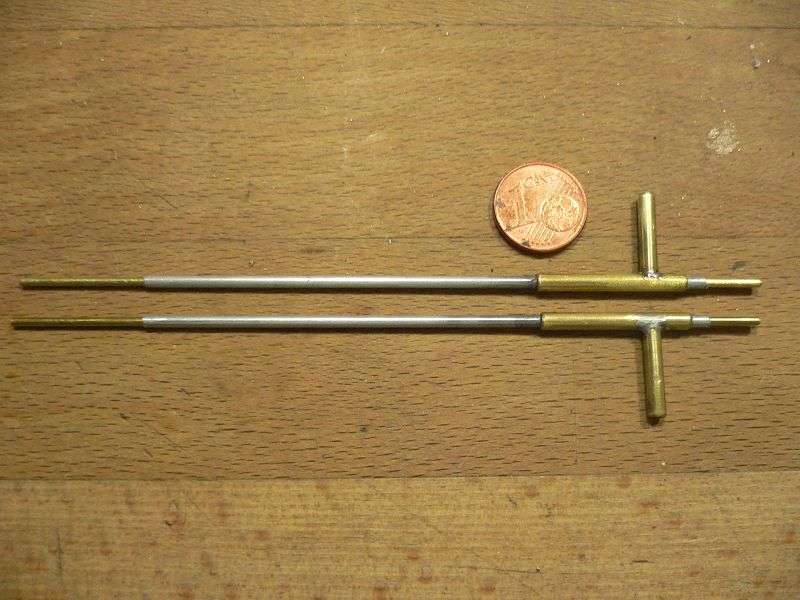

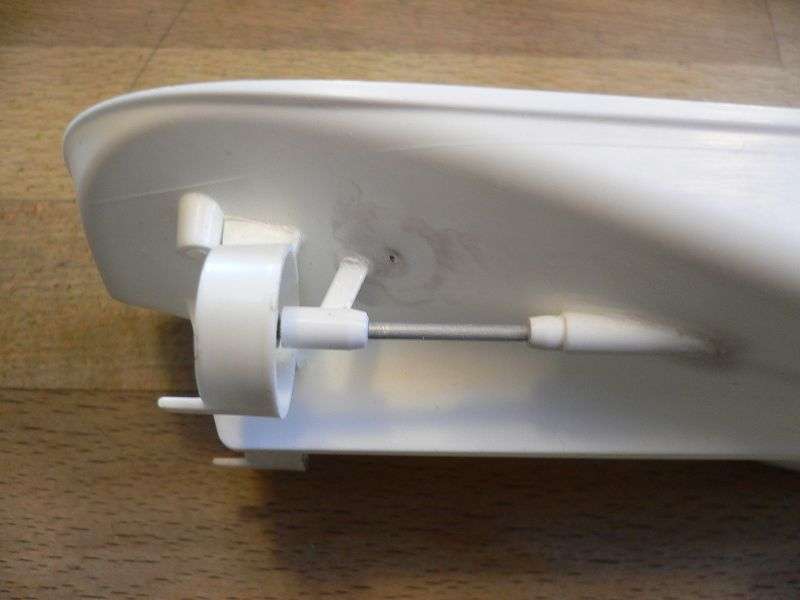

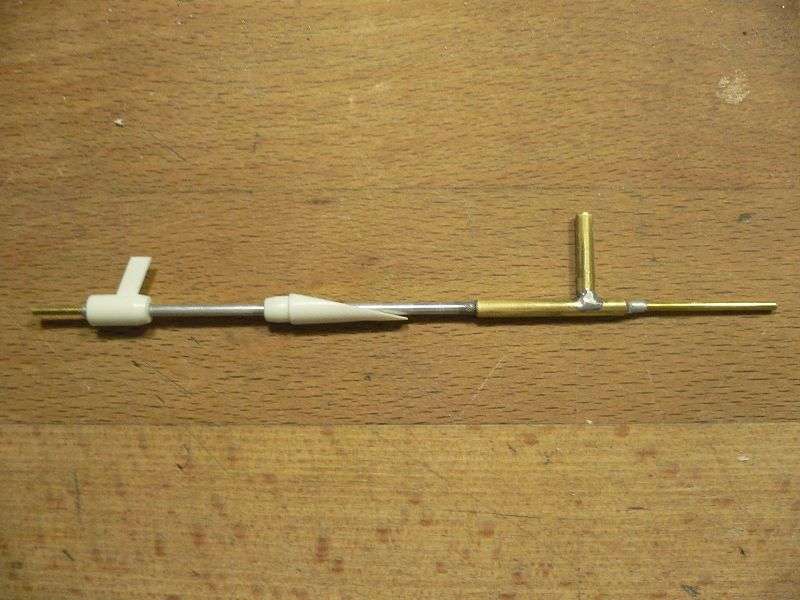

Die Stevenrohre mit Welle sind von der Dicke passend,
allerdings solltest du auf die Länge achten. damit das auch passt.

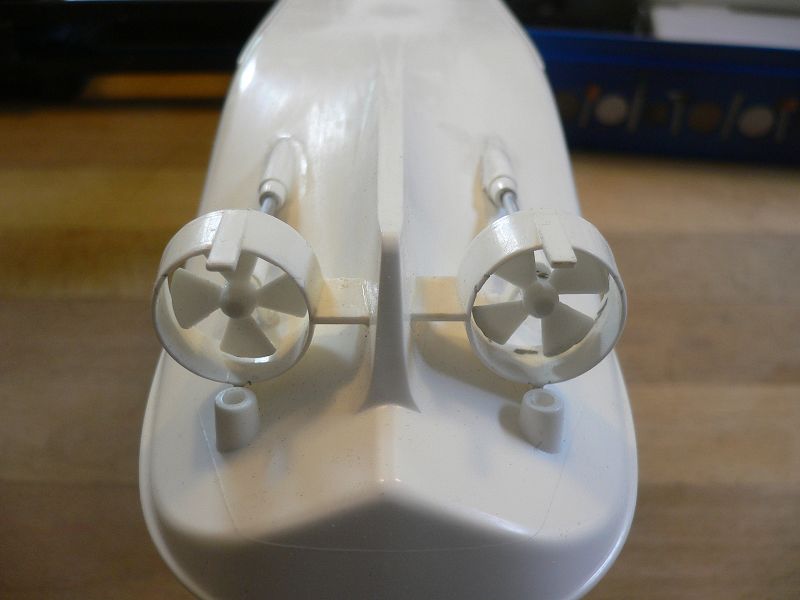

Die Schrauben sind übrigens am besten 15 mm Durchmesser,
wenn sie in die Aufnahme passen sollen.

Beim Fernsteuersender solltest du dir vorher überlegen, wozu der noch gut sein soll.
Wenn du nachher noch ein paar Modelle baust - wovon man ausgehen kann...
dann solltest du mindestens 4 Kanäle haben und am besten auch Modellspeicher.
Modellspeicher bedeutet, dass du mehrere Modelle einstellen kannst.
Die 2,4 GHz Funken sind sonst nur für je ein Modell eingerichtet.
So kannst du pro Modell im Modellspeicher tatsächlich ein Modell steuern.
Eine 40 MHz Anlage kann so viele Modelle steuern, wie du Empfänger hast,
benötigt aber zur Abstimmung einen Quarz in Sender und Empfänger.
Allerdings gibt es da die "Synthesizer-Empfänger", die keine Quarze mehr brauchen.
So lässt sich auch mit 40 MHz gut arbeiten.
Allerdings musst du dann an jedem See erst schauen, ob jemand auf deinem Kanal / Quarz ist...
Da sind dann die 2,4 GHz Funken einfacher - da gibt´s keine Kanalprobleme.

Überleg dir also, ob du gleich eine gute Anlage kaufst, oder erst eine billige.
Dann könntest du eine ganz einfache Pistolenanlage mit 2 Kanälen nehmen.
Die gibt´s sehr günstig.
Dabei würde ich dann aber einen Mixer im Modell verbauen,
da du sonst Schwierigkeiten mit der Lenkung bekommst...


Ich weiß, das hört sich jetzt alles verdammt kompliziert an, aber so schlimm ist es nicht.
Wenn man erst mal die ersten Hürden genommen hat, dann wird´s plötzlich übersichtlich.
Also - langsam anfangen und Fahrt aufnehmen...


lg,
Frank
P.S. Wie teuer ist der Bausatz der Waker eigentlich...
... die müsste ich doch eigentlich auch noch mal eben machen...
Es lebe der Parallelbau!

lass dich von frank seinem technikreden nicht kirre machen, das macht er immer so
am ende ist das ganz einfach, also ich mein ich hab das auch hinter mir, und echt das nicht schwer man brauch nur eine bebilderte anleitung, und das klappt.
das bekommst du sicher hin!

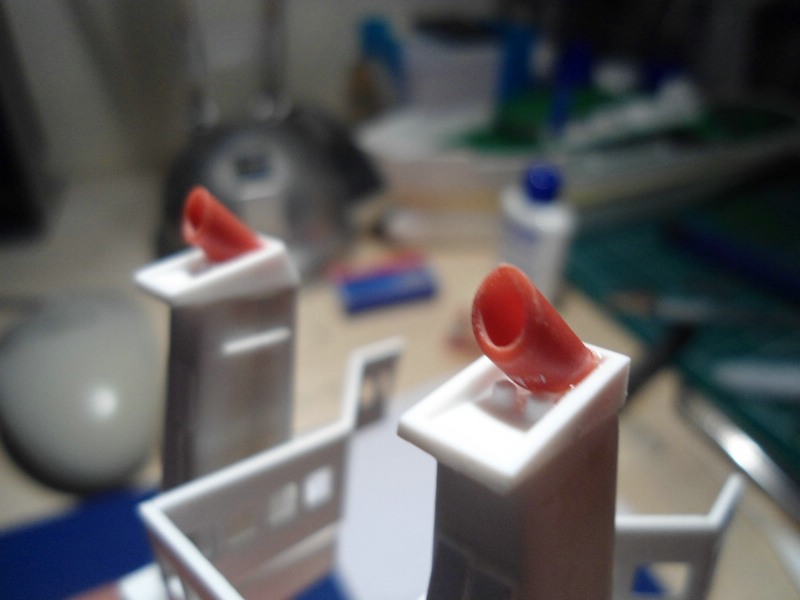

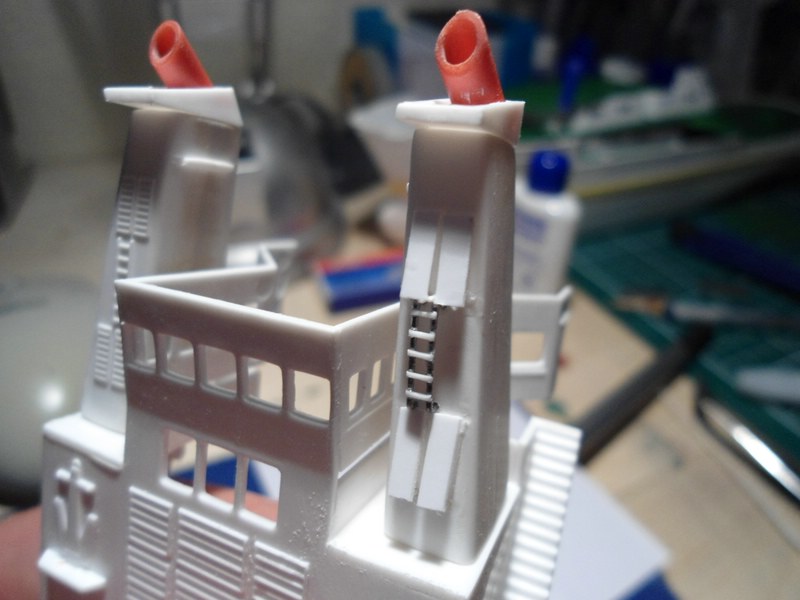

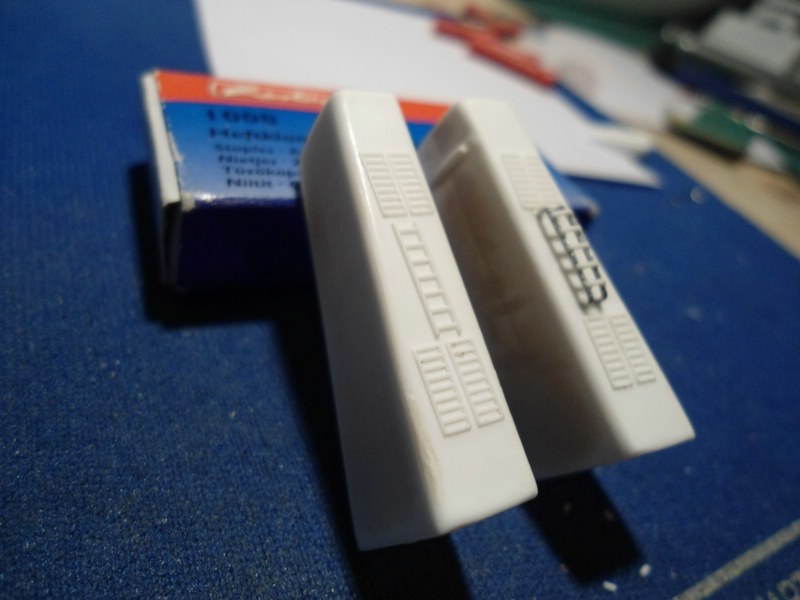

coole Schornsteine!

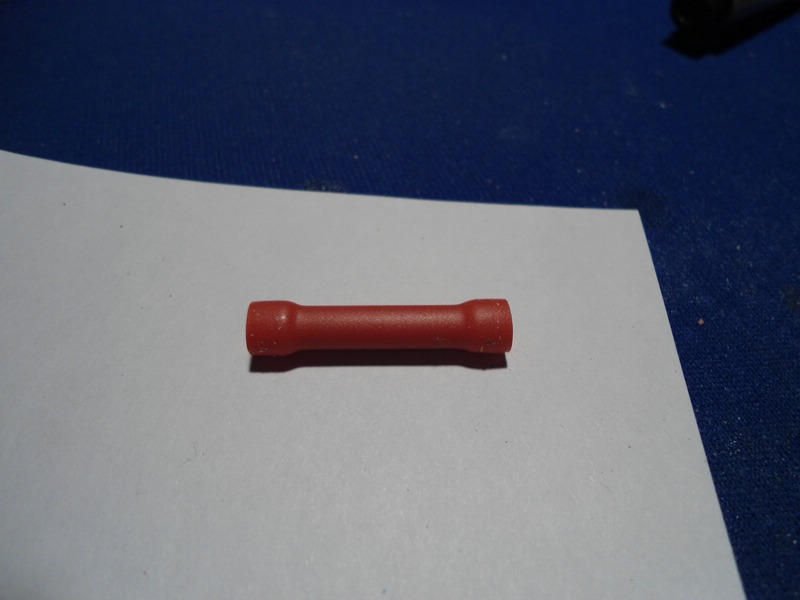

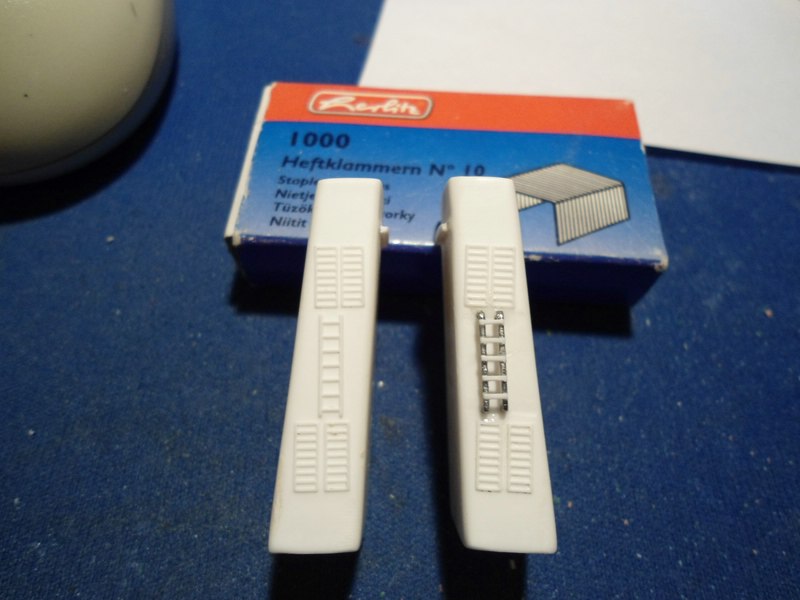

die Idee mit Heftklammern hat was, muss man erst mal drauf kommen, klasse!

Hallo Alex,

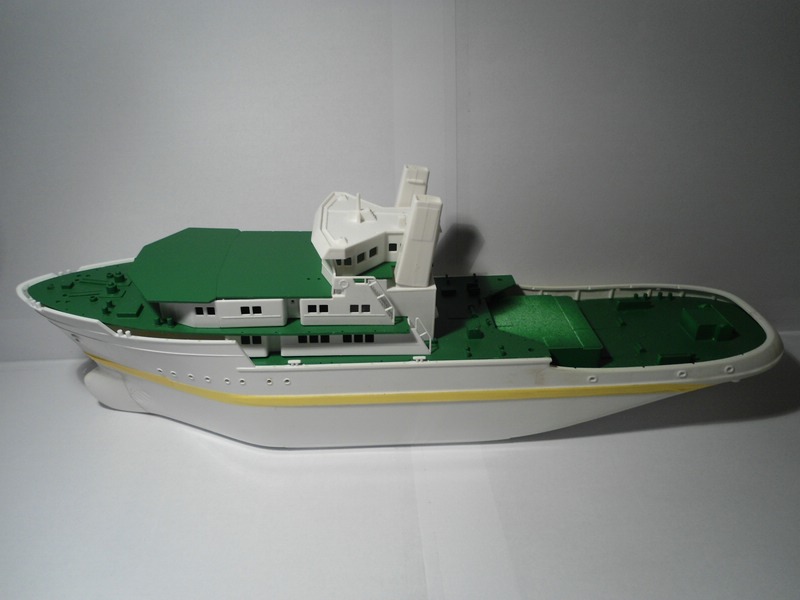

sehr interessant, was Du alles verbaust! Das Ergebnis sieht gut aus!

Schöne Grüße
Henning

Moin Alex,
was ist eigentlich aus deiner WAKER geworden?
