Ansteuern eines Servos

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

1

Donnerstag, 7. November 2013, 21:39

Ansteuern eines Servos

Hallo zusammen. :wink:

Ich wende mich mal mit meinem Problem an Euch Schiffchenbauer, da ihr ja viel mit Servos zu tun habt und ich habe davon überhaupt keine Ahnung. :nixweis:
Es geht darum das ich mit ein paar Servos besorgt habe und im Chat erfahren habe, daß man zum Ansteuern eine Platine benötigt.




Ich möchte damit für mein aktuelles Projekt eine Drehbewegung von ca. 90° machen.

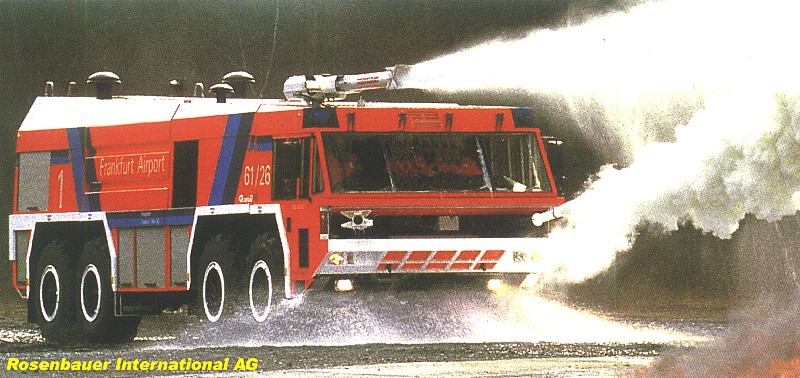

Es soll dann damit jeweils ein Wasserwerfer eventuell per Knopfdruck oder über zeit bewegt werden.
Die Werfer wiegen nur wenige Gramm, dafür dürften die Servos ausreichen.

Vielleicht hat ja jemand von Euch eine Idee wie ich das auf einfache Art und Weise umsetzen kann.

Ich Danke Euch schon einmal im voraus. :hand:

Gruß Micha.

zackermann

Beiträge: 1 298

Realname: Andreas

Wohnort: Hofgeismar

  • Nachricht senden

2

Donnerstag, 7. November 2013, 22:57

Hallo Micha.

ein servo selber braucht dafür keine platine, denn die ist drinne ;)
der servo wird über den sender/Fernbedienung gesteuert

an den empfänger anstecken , bzw servotester und schauen wie weit er dreht.
im sender selber kann für den servo dann das feintuning eingestellt werden..

allerdings drehen servos nur max 60° da mus am getriebe was gedreht werden damit er auf 90° kommt. dazu kann dir bestimmt der Boka was schreiben

eine platine...(servo-Schalter), braucht dann deine pumpe fürs wasser
Gruß
Andi :ahoi:



Fertig:RC: 1890 San Francisco Bay Scow Schoner als Fahrmodell im Maßstab 1 : 35
Fertig: RC: surprise 4 1:100
fertig: RC: Exploration Vessel 1:125
fertig: RC: Smit Housten 1:200 von Revell

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

3

Donnerstag, 7. November 2013, 23:39

Hallo Andi.

Das ganz soll ohne Fernsteuerung betrieben werden.
Ich möchte lediglich die Werfer, zwei davon befinden sich hinter einer Abdeckung, nach vorne Bewegen.


Das gleiche gilt für den auf dem Dach.


Das soll auch weiterhin ein Standmodell bleiben.

Gruß Micha.

zackermann

Beiträge: 1 298

Realname: Andreas

Wohnort: Hofgeismar

  • Nachricht senden

4

Donnerstag, 7. November 2013, 23:48

ok... ohne fernbedienung..... :whistling:

jaa, dann muss hier eine platine gebaut werden, die beim einschalten die servos dreht und die pumpe fördern lässt.
das heißt, es ist ein fall für johannes, denn dazu müssen chips mit dem richtigem programm programmiert werden, welches dann erst entwickelt werden muss.... und passend die platine erstellt werden


eine Herausfordung sozusagen :D
Gruß
Andi :ahoi:



Fertig:RC: 1890 San Francisco Bay Scow Schoner als Fahrmodell im Maßstab 1 : 35
Fertig: RC: surprise 4 1:100
fertig: RC: Exploration Vessel 1:125
fertig: RC: Smit Housten 1:200 von Revell

TorstenW

Beiträge: 1 281

Wohnort: Potsdam

  • Nachricht senden

5

Freitag, 8. November 2013, 07:41

Hallo Micha.

Wenn du die Bewegung manuell steuern möchtest /kannst, also mit einem Poti irgendwo auf der Grundplatte, dann könnte ein Servotester genügen. Bei automatischer Steuerung wirst du um einen µC nicht herum kommen. Möglich wäre aber eine kleine Infrarotansteuerung wie bei den Siku-Modellen. Mikromodeller können sicher helfen. Und ich denke, so eine kleine Funke kostet nicht die Welt, aber die Möglichkeiten die dir offen stehen sind schon nicht schlecht. Mußt ja nicht gleich um den Häuserblock schippern.
Ansonsten Google mal unter "Attiny-Servoansteuerung, Bascom-Servosteuerung".... so in etwa die Richtung. Ich setze mich auch gerade mit diesem Kram auseinander und habe noch Null Durchblick :bang: . Aber irgendwie faszinierend was da so alles geht.
Gruß, Torsten die Landratte :pc:

Im Bau: Steampunk: Valortanica und Geheimer Hafen, Krabbenkutter, DUKW 1:35 RC

Faxe

Beiträge: 231

Realname: Axel

Wohnort: Bochum

  • Nachricht senden

6

Freitag, 8. November 2013, 08:47

Am "einfachsten" wird es mit nem ATTiny13 oder 24 gehen. Du brauchst zum Ansteuern für den Servo nen Signal mit bestimmten Pulsbreite (1,0 - 2,0 ms) und ner WIederholrate von ~20 ms. Mit 1,5 ms hast Du die Mittelstellung. Der Tiny kann auch Eingänge auswerten, so dass Du ne zeitliche Abfolge aktivieren kannst (Schleife mit Zähler) oder auch auf Tastendruck direkt loslegen kannst. Mit nem Poti sollte sich ggf. auch die Drehung steuern lassen, (da der auch analoge Infos auswerten kann? -> Bin ich mir nicht sicher welche Tinys das genau können).

Einige hier im Forum arbeiten schon mit diesen Bausteinen. Mit Platinen kennste Dich auch aus. Sollte machbar sein. Ohne Programm geht es mit nem NE555 und nem Poti und Inverter. Das wäre dann der Servotester. Ob es analoge ICs gibt die automatisiert die Impulsbreite ändern weiß ich nicht.

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

7

Freitag, 8. November 2013, 15:34

Hallo Michael,
du solltest mal nach Servotestern mit Automatik googeln.
Da gibt´s bereits welche, die automatisch das Servo von links nach rechts und zurück drehen.
Die Schaltungen, die ohne Mikrocontroller aufgebaut sind,
kannst du ohne Probleme nachbauen und abändern.
So kannst du auch ohne Mikrocontroller alles schon machen.
Und die Schaltungselemente kennst du ja schon,
da hast du ja bereits einiges bei deinen Lichtschaltungen eingesetzt.
Also keine wirklich neuen Sachen dabei... ;)


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

8

Freitag, 8. November 2013, 16:36

Hallo zusammen. :wink:

Erst mal vielen Dank für eure Antworten. :hand:

Ich werde mich damit demnächst mal auseinander setzen, da es ja auch noch etwas Zeit hat.
An dem Modell selber habe ich noch genug zu ändern.
Eventuell war auch die Überlegung da das ganze mit einem kleinen Getriebemotor zu betreiben.
Aber zuerst werde noch ein wenig Plastik verformen, da einfach nur den Bausatz zusammen kleben geht ja nun mal gar nicht. :(

Gruß Micha.

TorstenW

Beiträge: 1 281

Wohnort: Potsdam

  • Nachricht senden

9

Mittwoch, 13. November 2013, 12:09

Hallo Michi :wink:

Bin bei den Mikromodellbauer's gerade über TastenProgrammierbare Steuerung gestolpert. Google mal danach, vielleicht ist das was. Den Servo brauchst du ja sowieso, zumindst als Getriebmotor.
Gruß, Torsten die Landratte :pc:

Im Bau: Steampunk: Valortanica und Geheimer Hafen, Krabbenkutter, DUKW 1:35 RC

zackermann

Beiträge: 1 298

Realname: Andreas

Wohnort: Hofgeismar

  • Nachricht senden

10

Mittwoch, 13. November 2013, 13:36

interessant.....
das kann ich auch gut gebrauchen um mich in diese materie einzuarbeiten :ok:
Gruß
Andi :ahoi:



Fertig:RC: 1890 San Francisco Bay Scow Schoner als Fahrmodell im Maßstab 1 : 35
Fertig: RC: surprise 4 1:100
fertig: RC: Exploration Vessel 1:125
fertig: RC: Smit Housten 1:200 von Revell

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

11

Donnerstag, 14. November 2013, 22:49

Hallo Torsten.

Danke :hand: für den Link.

Ich hatte nicht damit gerechnet das dafür so ein Aufwand betrieben werden muß. :nixweis:

Demnächst werde ich eh für eine Weile nicht basteln können, dann kann ich mich in der Zeit mit der Theorie beschäftigen.

Gruß Micha.

Bochumer Kapitän

Beiträge: 5 419

Realname: Frank

Wohnort: Düsseldorf

  • Nachricht senden

12

Freitag, 15. November 2013, 10:11

Hi Micha,
der Aufwand ist nicht wirklich hoch.
Auch kostet so ein Servotester in der Bucht gerade mal 1 € (aus China).
Da kann man aber auch schnell was eigenes zusammenbauen.
Hier mal eine Schaltung mit NE555
Hier eine Schaltung mit einem CD4001
Letztere benutze ich im Moment zum Servos austesten.


lg
Frank
Modellbau ist Kunst - und manchmal Sport - und darf niemals als Arbeit gesehen werden!

Im Bau: The 24-Gun Frigate Pandora 1:128 - RC
Im Bau: Schlepper Goliath - RC

Hubra

Moderator

  • »Hubra« ist der Autor dieses Themas

Beiträge: 11 438

Realname: Michael

Wohnort: Niederdürenbach-Hain

  • Nachricht senden

13

Freitag, 15. November 2013, 20:32

Hallo Frank.

Danke :hand: für die Links.

Die Schaltung werde ich mir mal auf mein Experimentierboard aufbauen und die Teile dafür habe ich ja auch alle da.
Im Modell habe ich dafür ja später reichlich an Platz bei der Größe.

Gruß Micha.

TorstenW

Beiträge: 1 281

Wohnort: Potsdam

  • Nachricht senden

14

Dienstag, 19. November 2013, 20:14

Hallo Micha :wink:
Noch eine Überlegung: wenn du eine gleichförmige Bewegung, also links - rechts - links- rechts -usw. darstellen möchtest und es dir genügt, dann könntest du doch auch einen einfachen Getriebemotor mit Endanschlägen und Drehrichtungsumschaltung nutzen.
Gruß, Torsten die Landratte :pc:

Im Bau: Steampunk: Valortanica und Geheimer Hafen, Krabbenkutter, DUKW 1:35 RC
