Hallo Modellbaufreunde,

wie schon gesagt, möchte ich einen Dampf-/ Rauch-/ Qualm-Generator selbst bauen.
Das Teil soll skalierbar werden, also in die kleinsten und die ganz fetten Modelle passen.
Und jetzt der Clou: Der Dampfausstoß (die anderen Synonyme lassen wir jetzt mal weg) soll gezielt dosiert und gesteuert werden.
Zudem soll das Teil wartungsfrei werden. Wer flext denn schon gerne sein liebevoll gebautes Modell auf?
Ich habe mir schon einige Gedanken gemacht und werde sie in Kürze aufzeichnen und hier veröffentlichen.

Dennoch rufe ich hiermit zum gemeinsamen Brainstorming auf.
Wozu das Rad neu erfinden? Und wenn's ein Vollgummirad ist, Pneus einbauen!

Ich bin gespannt!

Viele Grüße
Mathias

Hallo,

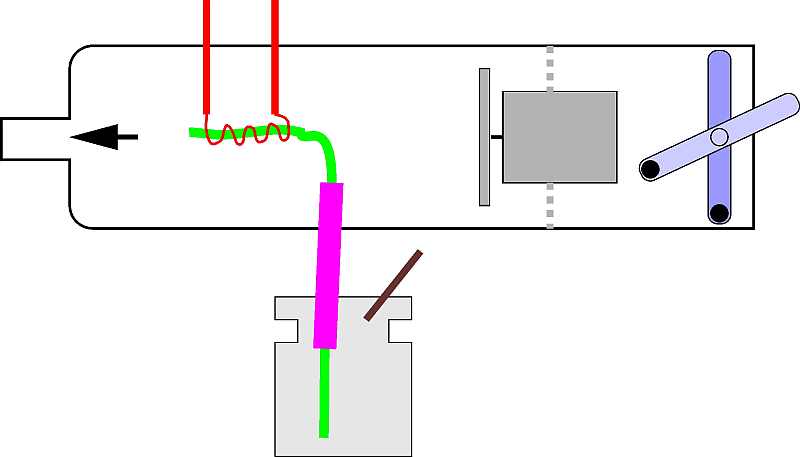

ich habe mal grob gezeichnet:



Materialien vom Doc: Injkektionsspritze ohne Kolben, Kanüle und Glasfläschchen mit Septum (Dichtung)

Unten seht Ihr das Glasfläschchen als Behältnis für die Dampfflüssigkeit. Die braune Linie deutet die Kanüle an - als Druckausgleich und zum Nachfüllen.
Durch das Septum führt ein Glasfaserdocht (grün), der teilweise mit Silikonschlauch (pink) ummantelt ist.
Das Dochtende innerhalb der Spritze ist mit Widerstandsdraht umwickelt, der an zwei Kontakte angeschlossen ist (rot). Strom drauf -> Dampf.
Innerhalb der Spritze befindet sich ein Motor mit Lüfterrad (dunkelgrau) sowie eine mit einer Achse befestigte Plastikscheibe (blau), die unten leicht beschwert ist (schwarzer Punkt).
Läuft der Motor nicht, so sollte sich der Dampf in der Spritze ansammeln und nicht durch die "Hintertür" ins Modell gelangen.
Läuft der Motor, so sollte der Dampf vorn aus der Spritze in einen Schlauch gedrückt werden; zusätzlich sorgt die jetzt offene Plastikscheibe (hellblau) für Frischluft.

Soweit die Überlegungen.

Was haltet Ihr davon?

Viele Grüße
Mathias

Hallo Jochen,

bei Mechanik ist Mechanikerdenke die beste

Ich sehe das Problem, eine genügend "schwache" Feder zu bekommen.
Lage- und Bewegungsunabhängigkeit sind hier kein Problem, da der Generator für Standmodelle gedacht ist.

Was ich auch andachte, war ein eingesetzter Ring, an dem oben auf der Innenseite ein Stück Teichfolie befestigt ist.
Das käme einem Flatterventil schon recht nahe - soll ja keine V1 werden...

Viele Grüße
Mathias

Da werde ich zuerst mal messen, wie viel (Milli-?) Gramm Schub das Motörchen liefert.
Daraus kann ich ungefähr die Federkraft ableiten. Einen Rasierklingenstreifen wird es m. E. nicht biegen können.
Einen Anschlag in der Spritze rechts unten hatte ich ursprünglich eingezeichnet aber wieder verworfen.
Deshalb ist die Klappe weiter links in der Zeichnung. Mit dem Anschlag ließe sich zumindest die Geschichte ein wenig "mobiler" machen.

Du hast aber absolut Recht: Ein Flatterventil wäre das Optimum.

Kanonen: Hihi, ich habe auch schon eine Idee für das nacheinander Zünden einer Breitseite; Light & Sound inklusive.
