Hallo zusammen
Wie in meiner Vorstellung versprochen, hier nun der Start des Bauberichtes des Millenium-Falcon von Gembody.


Gembody bietet 3d-Modelle zum selber ausdrucken an, die allerdings alle kostenpflichtig sind.

Das hat dazu geführt dass ich mir endlich mal ein paypal-Konto eingerichtet habe.
Mein Plan in den 3d-Druck einzusteigen war tatsächlich diese Monster von Modell.
Vorher habe ich mich mit Modellen von Revell beschäftigt. Zuletzt die Black Pearl aus Fluch der Karibik.
Bei der Takelage hab ich aber aufgegeben, obwohl mir der Rest eigentlich gut gelungen ist, aber das nur am Rande.


Steht halt jetzt so rum.
.

.

.
Ich habe mir am Ende des letzten Jahres einen Resin-Drucker zugelegt um mal zu schauen wie ich mit der Materie zurecht komme.Hat auch alles ganz gut geklappt, aber mit Resin kann man halt nur recht kleine Teile Drucken, die aber vom Detailgrad unglaublich sind.
Also habe ich mir mal einen Filament Drucker zugelegt. Ein gebrauchter tut es auch, habeich gedacht.

Ein Anet A8 soll es sein. Das reicht völlig, habe ich gedacht.

Gesagt, getan........Nach anfänglicher Begeisterung und unendlich viel Bastelei an dem Drucker, wollte ich etwas haben was einfach funktioniert und mich nicht stresst.
Aber um mal in die Materie einzusteigen und zu verstehen wie so ein 3D-Drucker funktioniert, war er trotz allem echt super

Nach tagelanger Recherche ist es dann ein CR6 SE von Creality geworden. Und was soll ich sagen.........ich war schwer begeistert. Kein vergleich zu der Bastelbude vorher.

Extrem leise, und unglaubliche Ergebnisse und zuverlässig.
Aber es geht ja hier nicht um 3d-Drucker sondern um Modelbau.
Also das Modell runtergeladen und mal angefangen.





.


.

Damit wird gearbeitet
.
.


Der Arbeitsplatz. Ich hoffe er wird mir der Zeit nicht zu klein
Sonst wird er zu umgebaut.

Nach dem Druck der ersten Teile ging es dann ans zusammenfügen.
.


.


.


.


.


.

Spachteln, schleifen, spachteln, schleifen.Das wird wohl die Hauptbeschäftigung in der ersten Zeit.


Beleuchtet soll das ganze auch werden, aber erst mal den unteren Teil fertig bekommen.


Die Teile für das Unterteil
Das war es erstmal soweit. Ich habe echt Spass an dem Projekt und hoffe ich habe die Ausdauer das durchzuziehen.

Das Model ist in 10 Module aufgeteilt.
Das Gehäuse kostet um die 40 $. Plus die Anbauteile, die so zwischen 15 und 20$ kosten. Insgesamt nicht günstiger als das High-Grade Model von Bandai. Aber man kann die ja nach und nach kaufen, je nach Baufortschritt.

Deinen x-Wing finde ich auch Klasse. Hab den schon mal in Resin gedrückt, allerdings etwas kleiner.

Mein Resindrucker hat sehr begrenzten Bauraum. Hat den Spass aber nicht geschmälert. Vielleicht finde ich noch ein Foto davon.
edit

Foto gefunden. Leider ist mir das Washing überhaupt nicht gelungen.

@Ingo

Die Teile sind für einen Drucker mit 210x210 mm Bauraum ausgelegt. Wobei die meisten Teile kleiner sind. Du mußtest also gar nicht so viel teilen. Geht aber mit dem 3d-builder von Windows ganz unkompliziert. Mach ich teilweise auch wenn ich das Gefühl habe, daß ich die Teile so besser gedruckt bekomme. Der Bresser hat einen Bauraum von 110x110 mm?
Da müsste das meiste also passen.

Dann sollte das meiste tatsächlich passen.

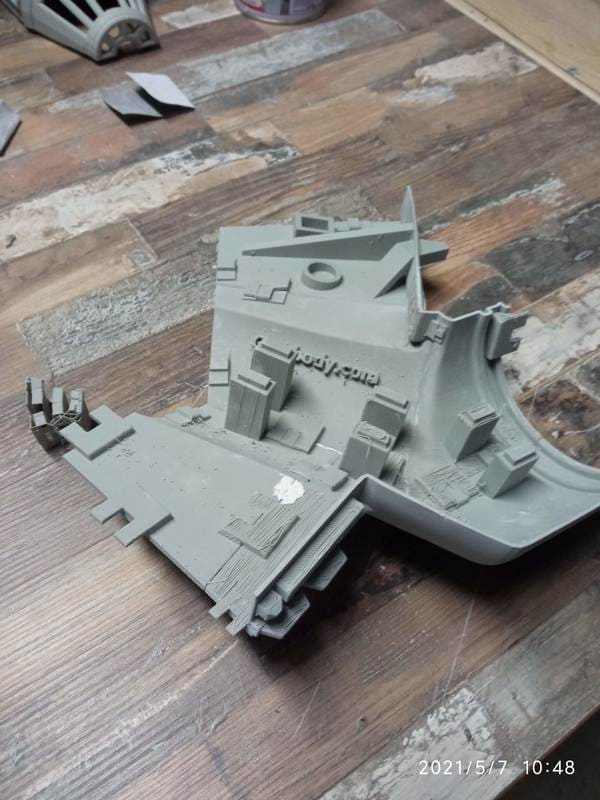

Das erste Viertel vom unteren Rumpf ist was den Druck angeht ist fast fertig.
Druckzeit bis jetzt knappe 100 Stunden.


Bei vielen Teilen ist eine Menge Supportstruktur nötig.
Echte Materialverschwendung, aber PLA ist ja aus Maisstärke und von daher nicht die größte Umweltsünde.
.
.

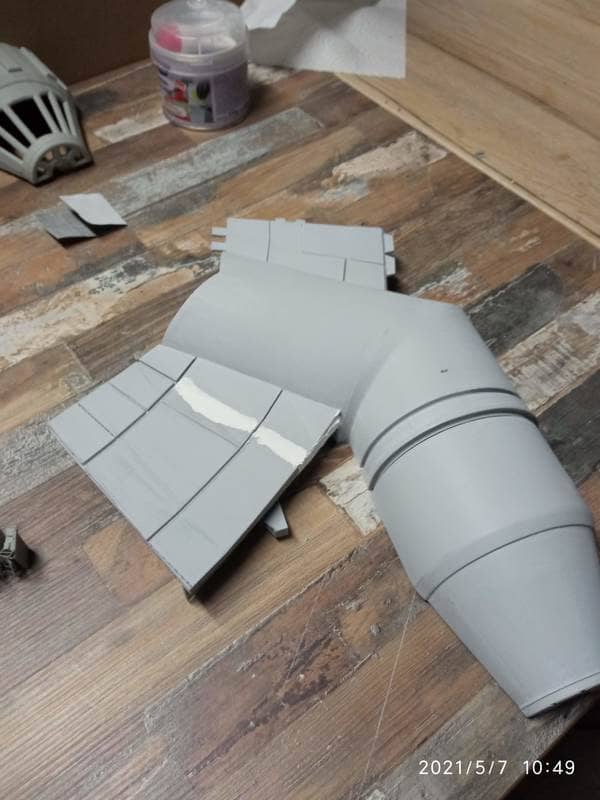

Es gibt schon eine Menge zu Spachteln, aber mit dem Ergebnis bin ich soweit erst mal zufrieden.
Schleifen und noch ein oder zwei mal füllern, dann sollte es zu meiner Zufriedenheit aussehen.
.
.


Die Rückseite noch mit dem Lötkolben "verschweißt", damit es auch sicher hält.
.
.

Die inneren Maschinenteile werde ich wohl abtrennen und mit dem Resin-Drucker machen.

Das gefällt mit so nicht. Allein die Supportstruktur da rauszufummeln war ein Abenteuer.
.
.
Das war es erstmal so weit, und ich hab immer noch Spaß obwohl Schleifen und Spachteln echt nervig ist.
Aber ich denke es ist die Mühe wert.
Gruss Jochen

Damit es nicht ganz so langweilig wird, habe ich mich schon mal mit dem Fuß und dem dazugehörigen Diorama beschäftigt.
Es soll ein Wüstenboden mit herausragenden Schrottteilen werden.

Die Story soll ganz einfach werden. C3PO und R2D2 haben mal wieder Schwierigkeiten und werden gerade vom Falken abgeholt.
Darstellung des Falken später im Anflug mit offener Luke und ausgefahrenen Landefüßen.

Ob ich einen Angrif vom Imperium auf C3PO und R2 darstelle, weiss ich noch nicht.
.

.
Die gedruckten und grundierten Teile

.

.

...schon mal testweise angeordnet.
Die grossen Teile gehoren zum Ständer des Falken.

.

.
C3PO ist schon fertig soweit. Gedruckt in Resin.

.


.
Die ersten Schrottteile fertig bemalt und gealtert.
Sind mir recht gut gelungen,finde ich.
Ich habe mir einige Tipps hier aus dem Forum zusammensuchen können.

Hier habe ich eine Mischung aus Washing, Farbpigmenten und Drybrush angewendet.

.

.

Testweise in Sand versenkt.
Dioramen habe ich noch nie gemacht, und hoffe dass ich es einigermaßen hinbekomme.
ich werde wohl noch feineren Sand brauchen. den Test habe ich mit Fugensand aus dem Garten gemacht.
Ich finde ihn aber irgendwie noch zu grob.
Die Teile für den Falken drucke ich gerade nach und nach aus.

Die Hauptarbeit besteht nach wie vor aus Spachteln und schleifen, aber ich will euch damit nicht langweilen.
Das war´s erstmal soweit von mir.

Für Tipps und Tricks zum Thema "Überzeugenden Wüstenboden gestalten" wäre ich sehr dankbar.
Ich hab ein paar Versuche gemacht, aber die haben mich nicht wirklich überzeugt.
.

.
die erste Testfläche.Grundsätzlich OK, aber irgendwie zu grob.
Ist eine Mischung aus Sand und Holzleim

Ausserdem wirkt das Muster unnatürlich. Vielleicht experimentiere ich mal mit Styrodur und Spachtelmasse.

und streue dann Sand drauf. Bekommt man den irgendwie fixiert, wenn ich den trocken Verteile?
Gruss Jochen

Doppelpost gelöscht

Ich werde die Vorschläge mal durchprobieren und schauen wie die Ergebnisse so werden.
Vielen Dank erstmal für die Anregungen.

Der Maßstab ist 1:38. Die Maße sind 1006mm x 716mm x 281mm (LBH).
Mit Fußgestell und schräggestellt wird die Gesamthöhe wohl so 450mm.
Ein echtes Monster an Modell also. Aber dafür nicht ganz so frickelig das ganze.
Bei meiner Black Pearl in 1:72 hab ich aufgegeben. Da war mir die Takelage einfach zu klein.

Gruss Jochen

Hallo zusammen

Da ich gerade ein Teil nach dem anderen ausdrucke, hab ich mich mal weiter mit dem Diorama beschäftigt.
.

.
Testmuster für den Sandboden

Ich habe mir jetzt im zoofachhandel Terrariumsand besorgt und mit einem Leim/Wasser gemicht verfestigt.
Hat sehr gut funktioniert. Vielen Dank an Flo und René für die hilfreichen Tipps.

Der ist schön fein und die Optik gefällt mir auch, so es wie auf dem Bild zu sehen ist.
Als Untergrund nehme ich Styrodurplatte die ich mit dem Heißluftfön bearbeitet habe.
Das gibt eine schöne unregelmäßige Struktur wie kleine Wellen.

.

.

In die Richtung soll es gehen.Der Weg in der Mitte wird etwas heller als der Rest.
Wobei ich mich frage ob es nötig ist, da ja eigentlich die meisten Fortbewegungsmittel bei StarWars Schwebefahrzeuge sind.
Ergo auch keine wirklichen Straßen bzw. Wege. Würde es aber etwas interessanter machen, denke ich.

Ich glaube für die Größe 800 x 500 mm können es ruhig ein paar mehr Schrotteile sein.
Was meint Ihr? Soll ja nicht überladen wirken. Ist ja schliesslich eine Wüste.

.

.
In die Ecke kommt eine Höhle in der ein Tier verendet ist. Der Kopf kommt ausnahmsweise nicht aus dem Drucker.

Den hab ich tatsächlich im Zoogeschäft als Deko für Terrarien gefunden.
So ein Diorama macht auch ganz schön Bock.
Dioramenbau ist ja noch Neuland für mich und bin für jeden Tip dankbar um es überzeugend darzustellen.
Man kann zwar noch nicht viel sehen, aber ich denke es geht in eine gute Richtung

Mehr nach dem langen Wochenende
Gruss Jochen

Da hast du Recht. Die Bodenteile gibt es auch zum fertig. Die brauchen aber ewig zum Drucken und verbrauchen ordentlich Material. Also hab ich mich entschieden nur die Schrottteile und die Stützen zu drucken. Außerdem bin ich so flexibler was die Gestaltung angeht, und habe etwas zu tun wenn ich Leerlauf habe.

Hallo zusammen
Nach dem langen Wochenende ist dann doch einiges zustande gekommen.
Der Drucker druckt 24/7 ohne daß er rumzickt. Ich bin begeistert.
Falls sich mal jemand überlegt sich einen 3D-Drucker anzuschaffen kann ich
den CR-6SE von Creality echt empfehlen. (ohne Werbung machen zu wollen)
.


Ich hab mich bis jetzt immer zurückgehalten mehr als ein Teil zu drucken,
aber mittlerweile hab ich Vertrauen was die Zuverlässigkeit angeht.

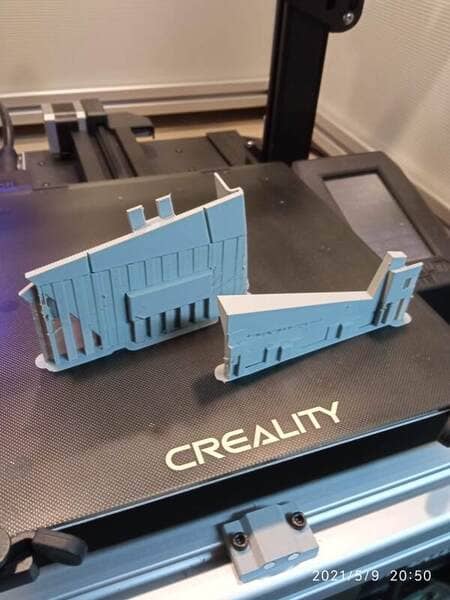

Dieser Druck hat 16 Std. gedauert.
Er druckt und druckt und druckt..........

.

.

Was die Details angeht bin ich auch mittlerweile zufrieden.
Seitdem ich die Teile flach drucke hab ich auch nicht mehr das Problem die Stützstruktur da raus zu bekommen.
Momentan drucke ich die Teile in 0,2 mm Schichthöhe was für die Unterseite ausreichend für mich ist.
Alles andere dauert mir zu lange. Für das Intrieur werde ich aber wohl doch auf 0,1mm runter gehen.
Die Teile die ich in Resin Drucke sogar auf 0,03mm. Der Resindrucker ist ohnehin schneller (8 sek. pro Schicht)

.

.
So sieht´s mittlerweile aus.
Die "Mandibles" (zumindest werden die Teile in der Montageanleitung so genannt) sind auch schon fertig,
aber noch nicht verklebt.
Noch spachteln und grundieren, dann kann ich den vorderen Teil auch schon preshaden und Grundlackieren.
Die Grundfarbe wird "Insignia White" von Valejo. Da wird wohl eine Menge von draufgehen. Ich tippe mal auf 10-15 Fläschchen.
Hab die leider noch nicht in großen Flaschen gefunden. Wäre vielleicht günstiger.

.

Mit dem Dio bin ich auch schon recht weit gekommen.
Noch etwas Detailarbeit und ein Rahmen, dann sollte es reichen.
Wird ja eh grösstenteils verdeckt durch das Schiffsmodell.

.


.

.

Noch ein paar Detailaufnahmen.



So das (Star)Wars erstmal soweit.
Kritik und Anregungen sind natürlich jederzeit willkommen.
Ich bin ja kein Profi im Modellbau und versuche es meinen Fähigkeiten entsprechend
so gut wie möglich hinzubekommen.

Der ein oder andere Tipp von den "alten Hasen" hier, wäre sicherlich hilfreich.
Vor allem was die spätere Bemalung und die Detailarbeit angeht.



Aber soweit bin ich ja noch lange nicht.


Bis dann....
Jochen


P.S. Übrigens ein sehr nettes Forum hier. (muss ja auch mal gesagt werden)

Freut mich das es euch gefällt.
Mit der Sandfarbe habe ich schon etwas gespielt. Hab ja zwei verschiedene sandfarben genommen die ich unterschiedlich gemischt habe. Mit der Airbrush werde ich noch das ein oder andere Highlight setzen. So wie ich es bei dem Felsen schon gemacht habe. Heute müsste noch Sandfarbe (Vallejo Air) kommen. Dann hab ich eine Kombination aus roten Sand, dem Fugensand in Hellbraun und Sandfarben geairbrusht.
Damit sollte es dann gehen.


@Renè hast du eine Bezugsquelle? Ich würde jetzt das erstbeste von Amazon nehmen. Lack auf Wasserbasis wäre super.

Gruss Jochen

Hallo zusammen.....Habe lange nicht mehr von mir hören lassen, aber es geht weiter.
Da ich den Modellbau eher als Winterhobby betreibe, habt ihr einige Zeit nichts mehr von mir gehört.
Aber es hat sich auch im Sommer einiges getan : Garage umgebaut und mir eine vernünftige Druckwerkstatt eingerichtet.
Ein vernünftiger Airbrushkompressor ist auch eingezogen. Da macht das lackieren doch gleich mehr spass.
Der alte Kompressor war ohne Lufttank und echt grauenhaft.
auf jeden Fall freue ich mich weiter zu machen und diesen Winter weiter vorwärts mit dem Millenium Falcon zu kommen.
Gruss Valbero

Wie versprochen geht es langsam weiter mit dem Bau.
Das ist momentan der aktuelle Stand
.



.
.



Die erste Hälfte vom unteren Teil ist also schon mal soweit ausgedruckt und verspachtelt
.
.

Die Teile vom nächsten Viertel sind auch schon in Arbeit.
Über den Sommer habe ich mir die Garage mal zumindest etwas Winterfest gemacht und mir eine Wand eingebaut. Ein Auto wird sie sowieso nie sehen.

Den Arbeitsplatz mal etwas Optimiert und Farben eingekauft.
Mit vernünftigem Equipment macht es dann doch mehr Spaß.

Der Minischleifer von Proxxon war eine echt gute investition. Sehr hilfreich beim schleifen der Verspachtelung
.
.
Zwischendurch werde ich wohl auch die ersten Teile vom innenleben ausdrucken und mich mal mit der Beleuchtung und Bemalung beschäftigen

Die ersten Teile vom Cockpit und vom Antrieb.

Da freue ich mich am meisten drauf. Wird aber auch die meiste Arbeit glaube ich. Mal sehen wie der Drucker die Teile so hinbekommt.
Die Beleuchtung werde ich wohl grösstenteils mit Glasfaser machen wollen. Wo bezieht Ihr so etwas am günstigsten?

Bei Amazon wollen die Teilweise 5-10 € für 2m haben. Das wäre mir definitiv zu teuer.
.


Das wars erst mal für heute.
.

Gruß Jochen
